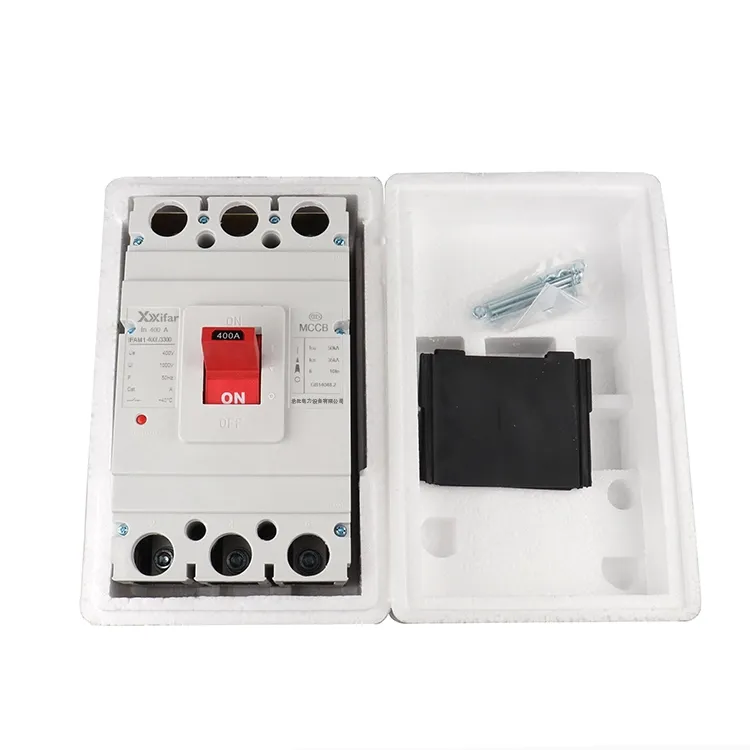

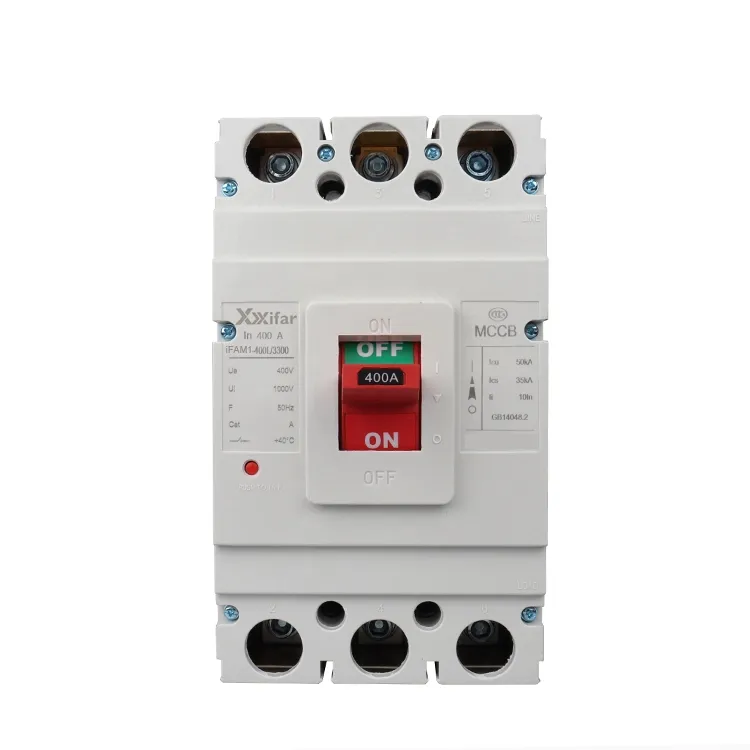

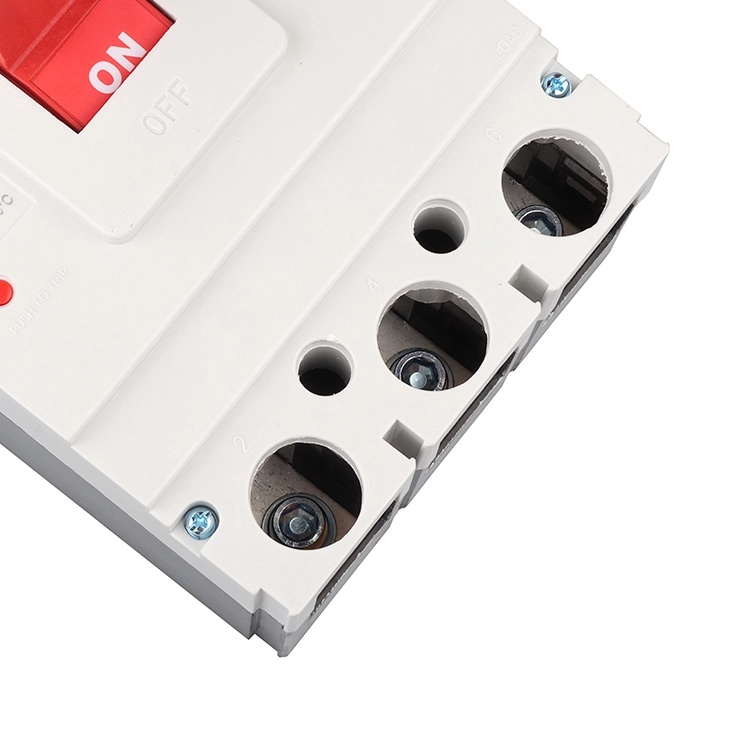

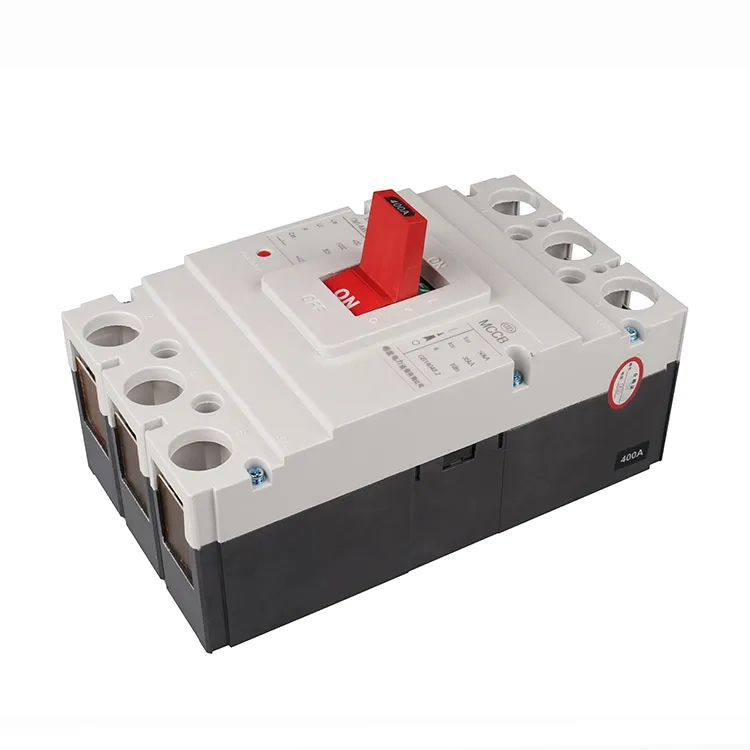

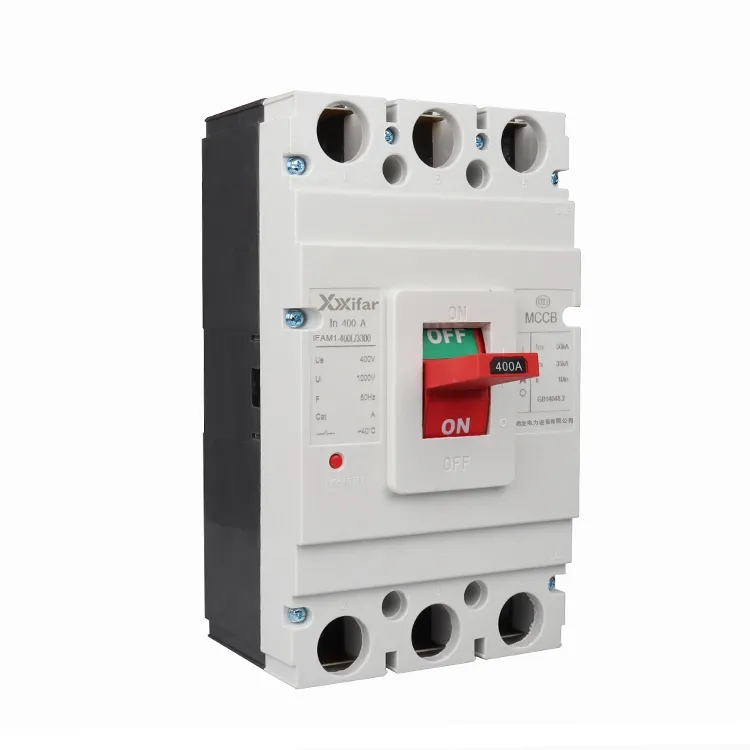

400a 3p Mccb-schakelaar met gesloten gegoten behuizing

Een 400a 3p mccb-schakelaar met gegoten behuizing is een type stroomonderbreker met een gegoten isolerende behuizing en luchtisolatie. Het wordt vaak geïnstalleerd en toegepast in laagspanningsdistributiesystemen om zowel normale stromen als foutstromen binnen het nominale bereik te onderbreken of te isoleren, wat helpt bij het beschermen van kabels en elektrische apparatuur. Veelgebruikte uitschakelmethoden voor een 400a 3p mccb-schakelaar met gegoten behuizing zijn onder meer alleen magnetische, thermisch magnetische en elektronische uitschakeleenheden.

Een uitschakeling die alleen magnetisch is, werkt uitsluitend onder kortsluitingsomstandigheden. Met andere woorden: de 400a 3p mccb-schakelaar met gegoten behuizing schakelt alleen uit als er een fout optreedt, zoals kortsluiting. Dit type wordt vaak gebruikt in verwarmingscircuits of in motorcircuits waar al een aparte overbelastingsbeveiliging aanwezig is.

Thermische magnetische uitschakeleenheden reageren op zowel kortsluiting als aanhoudende overstroom. Als de stroom gedurende een bepaalde periode de 400A overschrijdt of als er kortsluiting optreedt, zal de 400a 3p mccb-omsloten gegoten behuizingsschakelaar uitschakelen. Omdat het twee beveiligingsmechanismen combineert, wordt er soms naar verwezen als een gecombineerde of dubbele uitschakeling op een 400a 3p mccb-omsloten schakelaar met gegoten behuizing, die gewoonlijk wordt toegepast in de algemene stroomdistributie.

Elektronische trip-units vertegenwoordigen een meer geavanceerde en volwassen oplossing. Met dit type kunnen parameters zoals magnetische pickup, thermische instellingen en uitschakelvertraging worden aangepast, waardoor de 400a 3p mccb omhulde schakelaar met gegoten behuizing geschikt is voor een breder scala aan toepassingen. Deze extra flexibiliteit gaat echter meestal gepaard met hogere kosten.

Naast deze typen zijn er gegoten stroomonderbrekers die speciaal zijn ontworpen voor motorbeveiliging. Voor dergelijke toepassingen is de magnetische uitschakelinstelling doorgaans hoger, wat meer is dan tien keer de nominale stroom, zodat de stroomonderbreker met gegoten behuizing de hoge inschakelstroom tijdens het opstarten van de motor kan weerstaan ​​zonder onnodig uit te schakelen, terwijl hij nog steeds bescherming biedt onder foutomstandigheden.

400a 3p mccb ingesloten gegoten behuizing schakelparameter:

Functies van 400a 3p mccb ingesloten schakelaccessoires

Accessoires breiden de basisfuncties van een 400a 3p mccb-schakelaar met gesloten gegoten behuizing uit en vullen deze aan. Ze voegen bedieningsopties toe en verbeteren de beveiligingsfuncties, zodat ze een integraal onderdeel van het apparaat worden. Veel voorkomende accessoires van een 400a 3p mccb-schakelaar met omsloten behuizing zijn onder meer hulpcontacten, alarmcontacten, shunt-uitschakeleenheden, onderspanningsontspanners, motorbedieningen en externe draaihendels.

1) Hulpcontacten

Hulpcontacten worden voornamelijk gebruikt om aan te geven of de 400a 3p mccb-schakelaar in de gegoten behuizing open of gesloten is, maar ze geven niet aan of er een fout heeft plaatsgevonden. Ze zijn verbonden met het regelcircuit. Voor stroomonderbrekers met gegoten behuizing, een framegrootte van 400 A en meer, zijn configuraties van twee normaal open en twee normaal gesloten contacten beschikbaar met een thermische stroom van ongeveer 6 A. Een framegrootte van 100A maakt doorgaans gebruik van een wisselcontact met enkele onderbreking, terwijl 225A en 250A een brugcontactstructuur aannemen met een conventionele thermische stroom van ongeveer 3A.

2) Alarmcontacten

Alarmcontacten zijn ontworpen om te signaleren wanneer de 400a 3p mccb-omsloten gegoten behuizingsschakelaar automatisch uitschakelt als gevolg van fouten zoals overbelasting, kortsluiting of onderspanning. Hun bedrijfsstroom is doorgaans AC 380 V bij 0,3 A of DC 220 V bij 0,15 A, maar bedraagt ​​doorgaans niet meer dan 1 A. De thermische stroom valt echter doorgaans binnen het bereik van 1 tot 2,5 A.

3) Shuntuitschakeleenheid

Met een shunt-uitschakeleenheid kan de 400a 3p mccb-omsloten gegoten behuizingsschakelaar op afstand worden geopend. De bedrijfsspanning kan onafhankelijk zijn van de hoofdcircuitspanning. Het is bedoeld voor kortstondig gebruik en de bekrachtigingstijd van de spoel mag normaal gesproken niet langer zijn dan één seconde, anders kan de spoel beschadigd raken.

Om doorbranden van de spoel te voorkomen, is een microschakelaar in serie geschakeld met de shunt-uitschakelspoel. Wanneer de spoel wordt bekrachtigd, wordt het anker aangetrokken, waardoor de microschakelaar verandert van een normaal gesloten naar een normaal open toestand. Hierdoor wordt het stuurcircuit onderbroken, dus zelfs als de drukknop ingedrukt wordt gehouden, blijft de spoel niet bekrachtigd. Dit ontwerp beschermt de spoel effectief tegen oververhitting. Zodra de 400a 3p mccb-schakelaar met gegoten behuizing is gereset en weer gesloten, keert de microschakelaar terug naar de normaal gesloten positie. Shunttrip-units zijn verkrijgbaar in verschillende stuurspanningen en frequenties voor verschillende toepassingen.

4) Onderspanningsvrijgave

De onderspanningsvrijgave wordt gebruikt om circuits en stroomapparatuur te beschermen tegen laagspanningsomstandigheden. De spoel is verbonden met de voedingszijde van de stroomonderbreker met gegoten behuizing, en de onderbreker kan alleen worden gesloten als de spoel onder spanning staat. Als de spanning te laag is, kan de 400a 3p mccb-omsloten gegoten behuizingsschakelaar niet worden gesloten. Het is belangrijk ervoor te zorgen dat de systeemspanning overeenkomt met de nominale spanning van de onderspanningsafschakelspoel. Het bedrijfsbereik ligt doorgaans tussen 70% en 35% van de nominale spanning. Deze apparaten zijn ook verkrijgbaar in verschillende spanningswaarden en frequenties voor verschillende toepassingen.

5) Motorbedieningsmechanisme

Motoraandrijvingen worden gebruikt voor het automatisch en op afstand sluiten en openen van stroomonderbrekers. Er zijn twee hoofdtypen: motoraangedreven en elektromagnetisch. Motoraangedreven mechanismen worden over het algemeen gebruikt voor MCCB's met gegoten behuizing met een framegrootte van 400 A en meer, terwijl elektromagnetische operatoren meer geschikt zijn voor MCCB's met een vermogen van 225 A en lager.
