100 Amp 4-polige scheidingsschakelaar

Wenzhou XiFa Electric Power Equipment Co., Ltd is een betrouwbare fabriek die solide 100 ampère 4-polige scheidingsschakelaars produceert. Het bedrijf gebruikt epoxyhars of thermohardende kunststoffen als isolatiemateriaal om effectieve isolatie tussen geleidende delen te bieden en kortsluiting tussen fasen te voorkomen. En het contact kan van koper met een hoge geleidbaarheid of een verzilverde koperlegering zijn om een betrouwbare verbinding en ontkoppeling van het circuit te garanderen, waarbij de verzilvering de weerstand, verwarming en oxidatie vermindert. Bovendien zal het technische team voor elke verkochte 4-polige scheidingsschakelaar van 100 ampère binnen 24 uur de vraag van klanten beantwoorden.

Stuur onderzoek

Productomschrijving

Een 4-polige scheidingsschakelaar van 100 ampère is een elektrisch schakelapparaat dat is ontworpen om circuits los te koppelen en de stroomtoevoer af te sluiten. Het bestaat uit vier afzonderlijke polen, waaronder twee ingangsklemmen en twee uitgangsklemmen. Door een betrouwbare ontkoppeling te bieden, garandeert de 100 ampère 4-polige scheidingsschakelaar de veiligheid van zowel personeel als apparatuur.

De 4-polige scheidingsschakelaar van 100 ampère bestaat doorgaans uit drie hoofdonderdelen: de behuizing, het bedieningsmechanisme en de elektrische componenten. De behuizing is vervaardigd uit isolatiemateriaal om stroomlekken en elektrische schokken te voorkomen. Dankzij het bedieningsmechanisme kan de schakelaar handmatig worden geopend of gesloten, terwijl de elektrische componenten polen, aansluitklemmen en andere geleidende elementen omvatten.

Veel voorkomende toepassingen van een 4-polige scheidingsschakelaar van 100 ampère:

1. Voedingssystemen: De 100 ampère 4-polige isolatorschakelaar wordt veel gebruikt in onderstations en distributienetwerken en ontkoppelt of leidt de stroom om, waardoor een veilige en stabiele werking van het elektriciteitsnet wordt gehandhaafd.

2.Industriële installaties: Toegepast in machinebesturings- en automatiseringssystemen, zorgt de 4-polige scheidingsschakelaar van 100 ampère voor een veilige ontkoppeling van de stroom tijdens onderhoud, waardoor zowel de bescherming van de werknemer als de apparatuur wordt gegarandeerd.

3. Transportsystemen: In spoorwegen, metro's en andere transportinfrastructuur wordt de schakelaar gebruikt om elektrische circuits te isoleren, waardoor de veiligheid van passagiers, personeel en uitrusting wordt gewaarborgd.

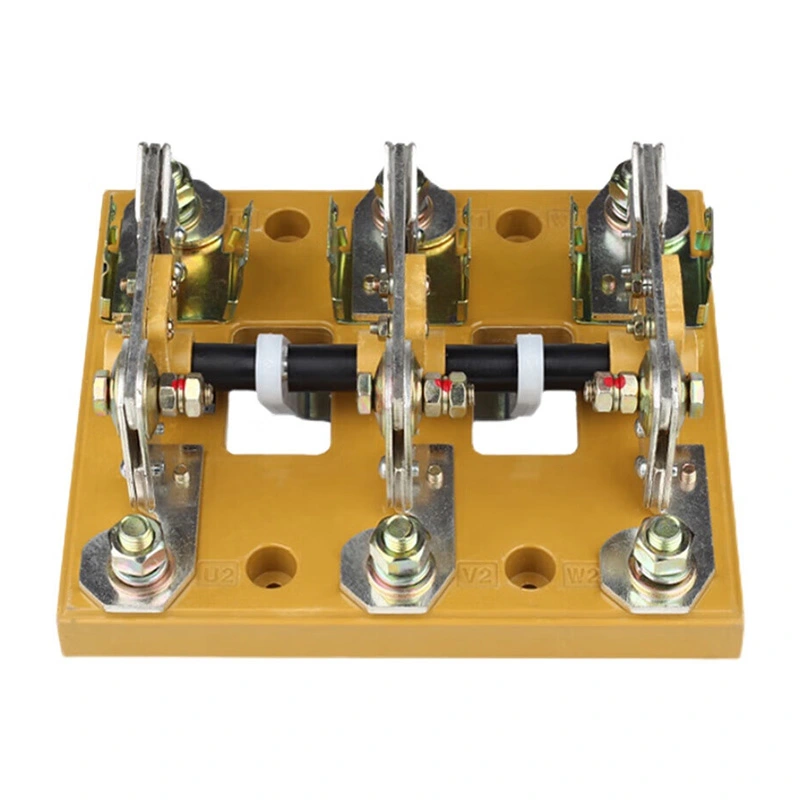

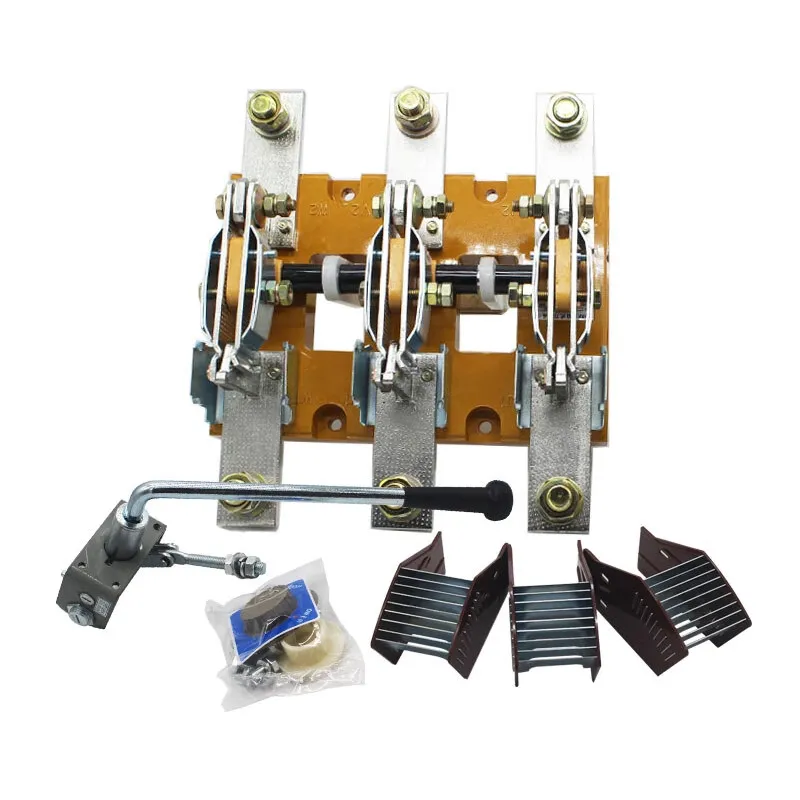

100 Amp 4 Pole Isolator Switch

Productieparameter:

lde (A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
Ui(V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Diëlektrische sterkte (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
Werkstroom le(A)
400V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750 V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220V gelijkstroom21	125	160	200	250	315	400	500	630
220V gelijkstroom22	125	160	200	250	315	400	400	500
220V gelijkstroom23	125	125	160	200
440V gelijkstroom21	100	125	160	200	315	400	400	500
440V gelijkstroom22	100	125	160	200	315	400	400	500
440V gelijkstroom23	100	125	160	200
Motorvermogen (KW)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
LCW (KA Rms,0,1S/1,0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Maken en breken van capaciteit
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm (KA-piekwaarde)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Mechanische levensduur (tijden)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Elektrische levensduur (tijden)
Ue=660V Nominale stroom le
COS∮=0,95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮=0,65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮=0,35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Gewicht (kg)
3 palen	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 palen	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Bedrijfskoppel (Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

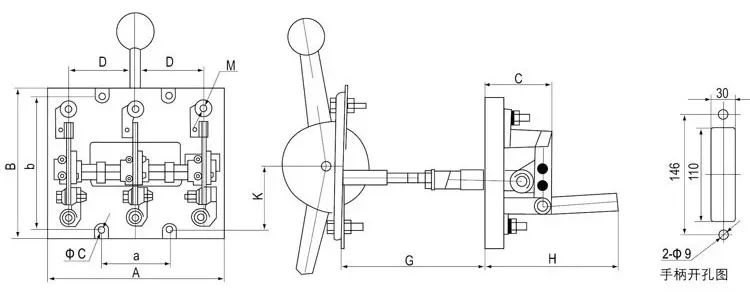

Type		Framemaat (mm)						installatiegrootte (mm)
Type		A	B	C	C1	D	G	a	b	Φc	H	K	M
HD13-100	3P	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-100	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-200	3P	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-200	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-400	3P	240	205	92	180	90	250	90	160	Φ7	88	82	M12
HD13-400	4P	330	205	92	180	90	250	180	160	Φ7	88	82	M12
HD13-600	3P	270	300	100	188	100	250	100	160	Φ9	88	82	M16
HD13-600	4P	370	300	100	188	100	250	200	160	Φ9	88	82	M16
HD13-1000	3P	325	315	116	226	120	250	120	160	Φ9	85	78	2-M12
HD13-1000	4P	450	315	116	226	120	250	240	160	Φ9	85	78	2-M12
HD13-1500	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-M12
HD13-1500	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-M12
HD13-2000	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-M12
HD13-2000	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-M12

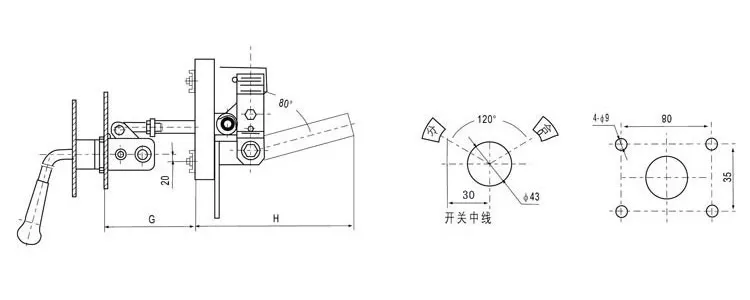

Type	A	B	C	D	E	F	H	Φa	Φb	G
HD13-2000	520	350	170	180	48	36	277.5	12	9	250
HD13-3000	600	390	200	180	60	40	233	16	11	250

100 Amp 4 Pole Isolator Switch

Veelgestelde vragen over productie:

Vraag: Wat is een 4-polige scheidingsschakelaar van 100 ampère?

A: Het is een handmatige schakelaar die is ontworpen om een vierdraadssysteem, meestal driefasig plus neutraal, veilig los te koppelen van de voeding. Met een vermogen van 100 ampère biedt het een zichtbaar en betrouwbaar isolatiepunt voor onderhouds- en veiligheidsdoeleinden.

Vraag: Waarin verschilt een 4-polige scheidingsschakelaar van 100 ampère van een 3-polige scheidingsschakelaar van 100 ampère?

A: Een 3-polige isolator ontkoppelt alleen de driefaselijnen. Een 4-polige isolator ontkoppelt tegelijkertijd de drie fasen en de nulleider, waardoor een totale circuitisolatie wordt gegarandeerd. Dit vermindert het risico op reststroom en zorgt voor een hogere veiligheid in bepaalde toepassingen.

Vraag: Wat zijn de belangrijkste voordelen van het gebruik van een 100A 4-polige scheidingsschakelaar?

A: De belangrijkste voordelen zijn onder meer de volledige ontkoppeling van fasen en nulleider, een compact ontwerp dat ruimte bespaart, installatiegemak en hoge betrouwbaarheid. Het biedt een duidelijk, zichtbaar breekpunt dat de veiligheid tijdens onderhoud vergroot.
