AC driefasige zekeringisolatieschakelaar

Elke AC driefasige zekeringsisolatorschakelaar geproduceerd in Wenzhou XiFa Electric Power Equipment Co., Ltd zou een duidelijk zichtbaar breekpunt, veilige isolatie van circuits en bescherming tegen kortsluiting en overbelasting kunnen bieden. Deze aandacht voor ontwerpdetails minimaliseert de risico's tijdens onderhoud en dagelijks gebruik. Ondertussen biedt WenZhou XiFa technische ondersteuning, installatiebegeleiding en snelle responsservice voor elke verkochte AC driefasige zekeringsisolatorschakelaar, om ervoor te zorgen dat klanten zowel hoogwaardige isolatorschakelaars als betrouwbare ondersteuning ontvangen gedurende de levenscyclus van het product.

Stuur onderzoek

Productomschrijving

Een AC driefasige zekeringscheidingsschakelaar combineert de functies van een isolator en een zekering en biedt zowel circuitscheiding als overstroombeveiliging. De structurele kenmerken en voordelen kunnen als volgt worden samengevat:

Structurele kenmerken van AC driefasige zekeringsisolatorschakelaars:

1.Contactontwerp: het bewegende contact heeft een gebogen structuur, in het midden verhoogd om overeen te komen met de breedte van de contactruimte. Dit zorgt voor een betrouwbaar geleidingspad in combinatie met het vaste contact.

2. Geïntegreerde zekering: uitgerust met ingebouwde zekeringen die overstroombeveiliging bieden. Wanneer de stroom de nominale waarde overschrijdt, smelt het zekeringelement, waardoor het circuit onmiddellijk wordt losgekoppeld.

3. Mechanische vergrendeling: de as is verbonden met het handvat en een veerenergieopslagmechanisme zorgt voor snel schakelen. De snelheid en kracht van de bediening blijven consistent, onafhankelijk van handmatige inspanning.

4. Beschermende behuizing: de behuizing is gemaakt van glasvezelversterkte hars en biedt uitstekende diëlektrische sterkte en betrouwbare isolatieprestaties.

Voordelen van AC driefasige zekeringscheidingsschakelaars:

1. Uitgebreide bescherming: combineert de isolerende functie van een schakelaar met de overstroombeveiliging van een zekering, waardoor een snelle reactie op kortsluiting en overbelasting wordt gegarandeerd.

2. Veilig en betrouwbaar: hoog breekvermogen, sterke stroombegrenzende eigenschappen en mechanische vergrendelingsfuncties verbeteren de operationele veiligheid.

3. Eenvoudig onderhoud: het modulaire zekeringontwerp maakt een snelle vervanging van zekeringselementen na een storing mogelijk, zonder dat de hele eenheid hoeft te worden vervangen.

4. Kosteneffectief: zeer geschikt voor laagspanningstoepassingen zoals op pad gemonteerde transformatoren, die stabiele prestaties bieden tegen relatief lage kosten.

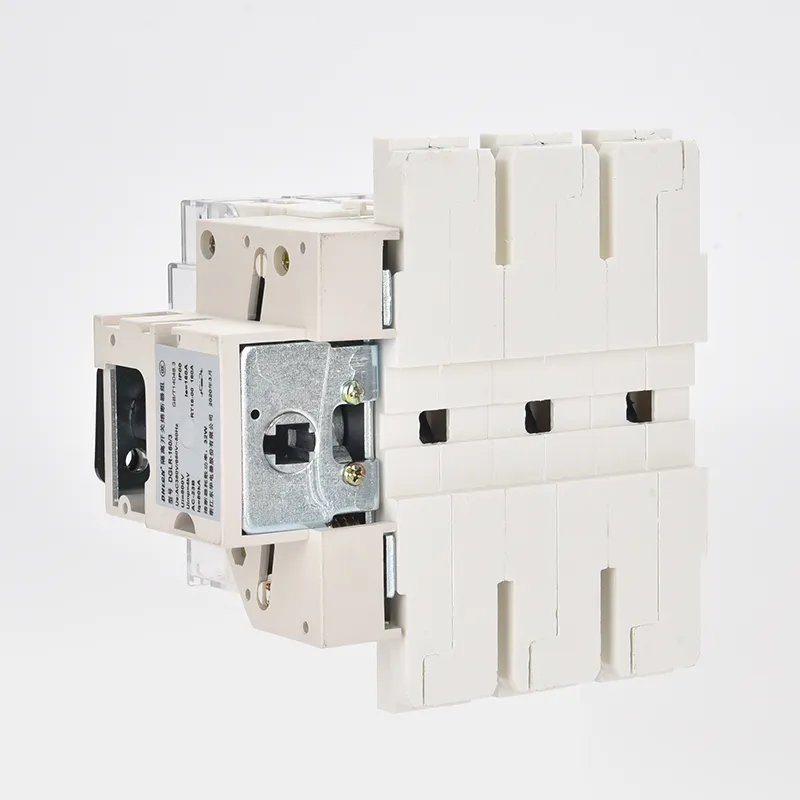

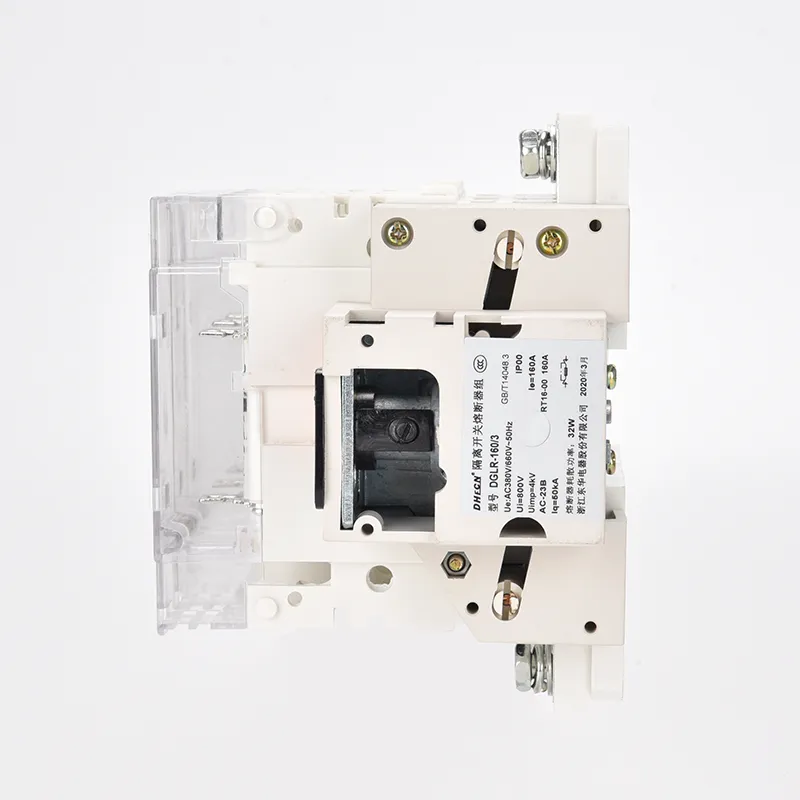

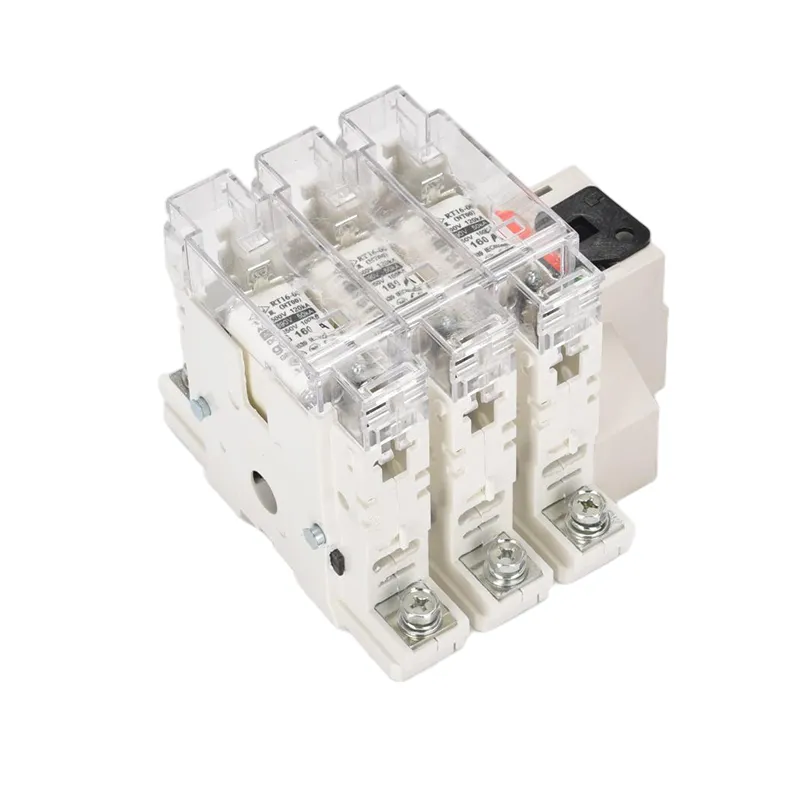

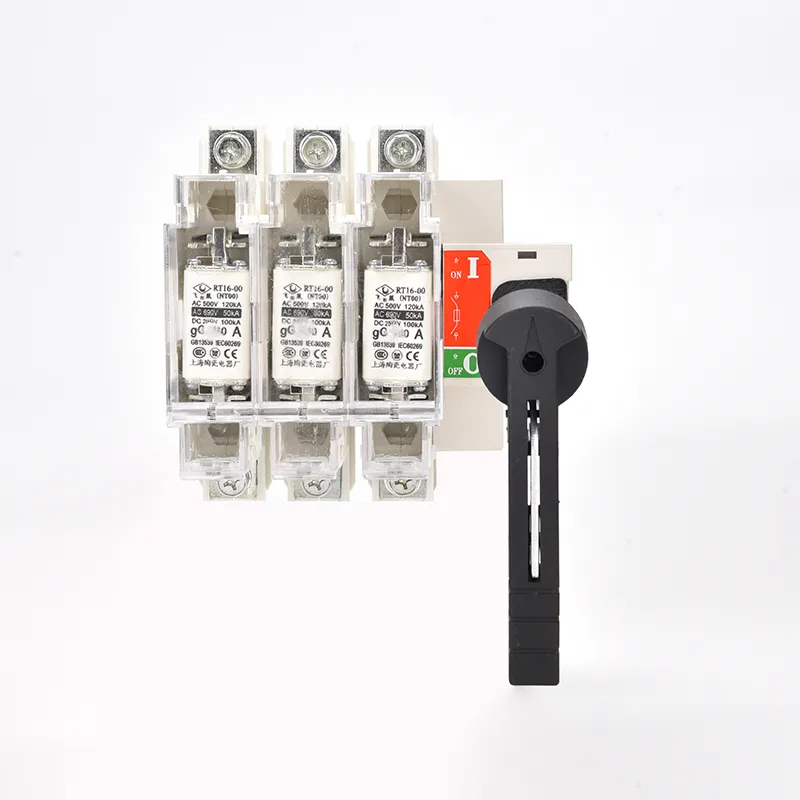

AC Three Phase Fuse Isolator Switch

Productparameter:

Framestroom A	Nominale stroom van zekering (A)	Wijze van zekering
63	10,20,30,40,50,63	00C
160	63,80,100,125,160	0
250	160	0
250	200、250	1
400	300,315,400	2
630	400,500,630	3

het voortype

Type	Grootte van de zekering	Framegrootte en installatiegrootte
GLR-63~400A		A	B	D	E	F	H	H1	I	J	K	L	M	P	R	T	φX	Y
63A/3	0~00C	152	118	20~30	117				159	145	106	5.4	62.5	32
63A/4	0~00C	184	118	20~30	117				159	145	106	5.4	62.5	32
160A/3	0~00	164	162	28~30	126	44	108	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
160A/4	0~00	200	162	28~30	126	44	144	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
250/3	1	236	195	28~30	146	65	180	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
250/4	1	296	195	28~30	146	65	240	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
400/3	2	278	205	28~30	149	65	192	75	200	260	172	6.4	121	66	50	3	11	20
400/4	2	344	205	28~30	149	65	258	75	200	260	172	6.4	121	66	50	3	11	20

Type	Grootte van de zekering	Framegrootte en installatiegrootte
GLR-400~630A		A	A1	B	B1	C	E	H	H1	H2	J	J2	J1	K	M	N	P	R	S	S1	T	V	U	W	φL	Y
400A/3	2	414	285	238	115	307	221	190	71	79	210	70	65	180	32.5	162	65	32	35	43	5	40.5	208	39.5	7	69
400A/4	2	474	345	238	115	307	221	255	71	79	210	70	65	180	32.5	162	65	32	35	43	5	24.5	208	39.5	7	69
630A/3	3	470	345	300	150	348	268	235	85	85	250	100	76	250	38.5	162	80	50	50	50	7	45.5	260	44.5	9	72
630A/4	3	550	425	300	150	348	268	315	85	85	250	100	76	250	38.5	162	80	50	50	50	7	34.5	260	445	9	72

het terzijdetype

Type	Grootte van de zekering	Framegrootte en installatiegrootte
GLR-63~400A		A	B	C	E	F	H	H1	I	J	K	L	M	P	R	T	φX	Y
63A/3	0~00C	133	118	134	126.5		116.5		159	145	106	5.4	36	32
63A/4	0~00C	164	118	117	126.5		116.5		159	145	106	5.4	36	32
160A/3	0~00	150	162	173	126.5	44	108	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
160A/4	0~00	186	162	173	126.5	44	144	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
250/3	1	253	195	173	146	65	180	75	185	251	162	6.4	81	60	32	2.5	11	19.5
250/4	1	313	195	173	146	65	240	75	185	251	162	6.4	81	60	32	2.5	11	19.5
400/3	2	271	205	173	149	65	192	75	200	260	172	6.4	86	66	50	3	11	20
400/4	2	337	205	173	149	65	250	75	200	260	172	6.4	86	66	50	3	11	20

Type	Grootte van de zekering	Framegrootte en installatiegrootte
GLR-400~630A		A	A1	B	B1	E	H	H1	H2	J	J2	J1	K	M	N	P	R	S	S1	T	V	U	W	φL	Y
400A/3	2	500	285	238	115	221	190	70	79	210	70	65	180	32.5	119	65	32	30	43	5	40.5	208	39.5	7	69
400A/4	2	560	345	238	115	221	255	70	79	210	70	65	180	32.5	119	65	32	30	43	5	24.5	208	39.5	7	69
630A/3	3	550	345	300	150	268	235	100	85	250	100	76	250	38.5	119	80	50	50	50	7	45.5	260	44.5	9	72
630A/4	3	630	425	300	150	268	315	100	85	250	100	76	250	38.5	119	80	50	50	50	7	34.5	260	445	9	72

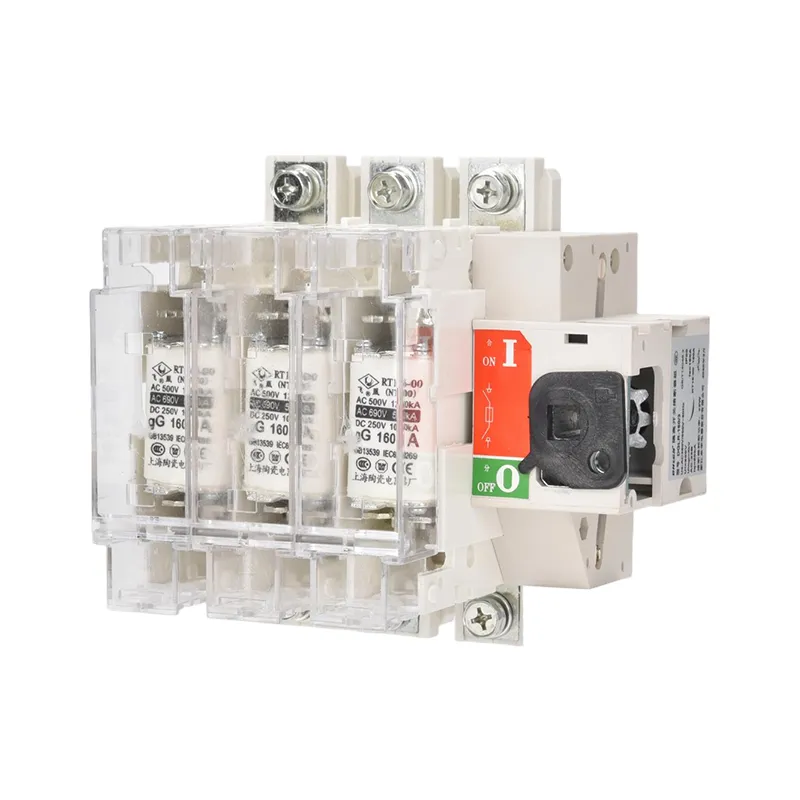

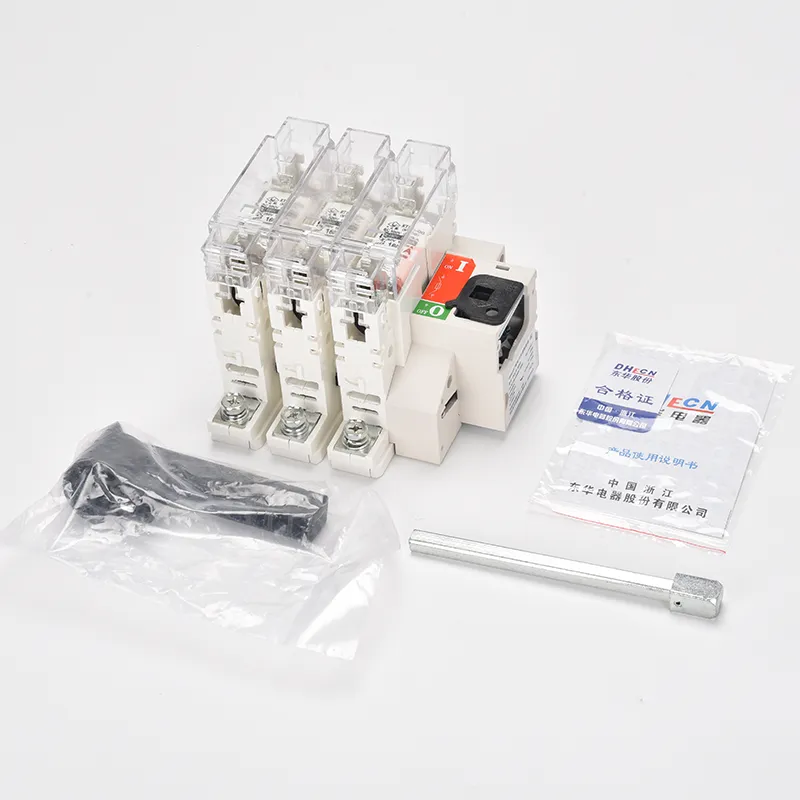

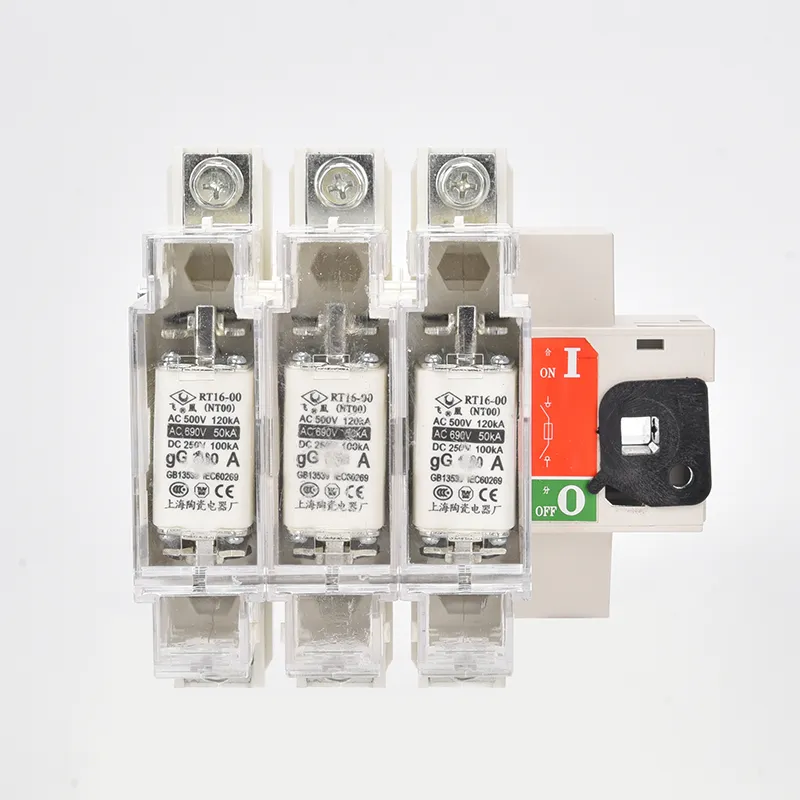

AC Three Phase Fuse Isolator Switch

Productonderhoud:

Vraag: Hoe werkt de zekering in de driefasige AC-zekeringisolatieschakelaar?

A: Het zekeringselement smelt wanneer de stroom de nominale limiet overschrijdt, waardoor het circuit onmiddellijk wordt afgesloten. Dit beschermt kabels, transformatoren en apparatuur tegen schade veroorzaakt door overbelasting of kortsluiting.

Vraag: Welke veiligheidsvoorzieningen zijn opgenomen in de AC driefasige zekeringsscheidingsschakelaar?

A: Een duidelijk zichtbaar breekpunt zorgt ervoor dat operators de ontkoppeling kunnen zien. Mechanische vergrendelingen voorkomen onveilige handelingen en het zekeringselement biedt onmiddellijke bescherming tegen storingen.

Vraag: Hoe eenvoudig is onderhoud?

A: Het onderhoud is eenvoudig. De zekeringsmodule is vervangbaar, waardoor de uitvaltijd minimaal is en reserveonderdelen goedkoop zijn in vergelijking met complexere apparaten.
