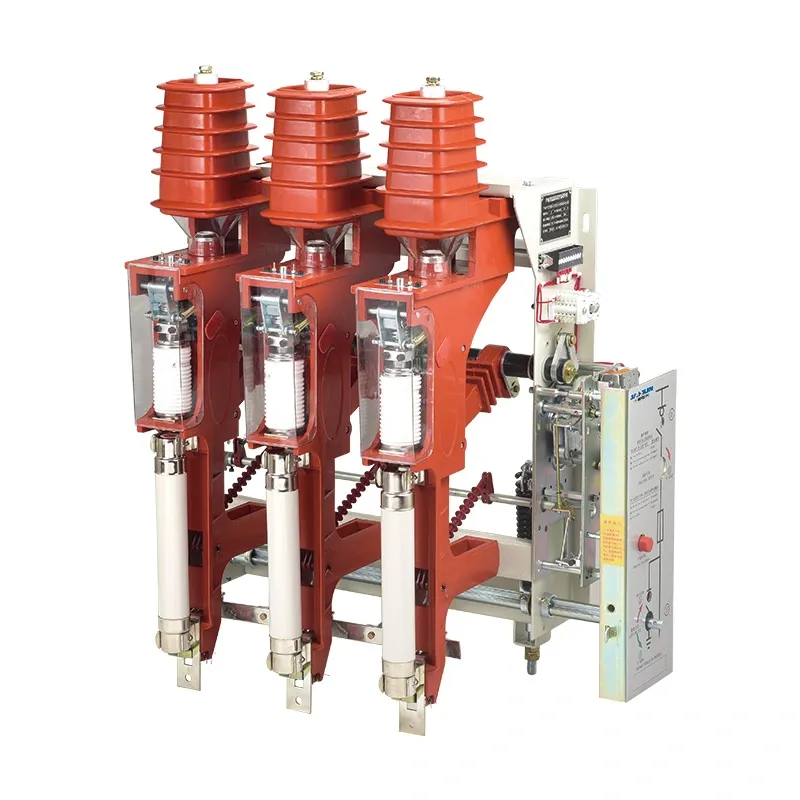

Mv Vacuümzekering Lastscheidingsschakelaar 11kv

De mv-vacuümzekeringlastscheidingsschakelaar 11kv is een driefasig middenspanningsschakelapparaat met een nominale spanning van 12 kV en een nominale frequentie van 50 Hz. Het is ontworpen voor het maken en onderbreken van belastingsstromen, lusstromen, nullasttransformatorstromen en kabellaadstromen, evenals voor het sluiten van kortsluitstromen. Indien uitgerust met een aardingsschakelaar is de lastscheidingsschakelaar bestand tegen kortsluitstromen. Het structurele kenmerk kan als volgt worden weergegeven:

1. De lastscheidingsschakelaar, aardingsschakelaar, zekering en bedieningsmechanisme zijn op één frame gemonteerd, waardoor flexibele combinaties mogelijk zijn. Het ontwerp is compact, met kleine afmetingen en eenvoudige installatie.

2. Uitgerust met geïsoleerde afschermingen voor de vaste contacten, bereikt de ringhoofdeenheid interne isolatie zonder de vraag naar fase-tot-fasebarrières of isolerende scheidingswanden op de breekpunten, wat op effectieve wijze vlamboogongevallen in de kast voorkomt.

3. Er is een betrouwbare mechanische vergrendeling aangebracht tussen de lastscheidingsschakelaar van de mv-vacuümzekering, de aardingsschakelaar en de zekering, om te garanderen dat wordt voldaan aan de veiligheidseisen voor “vijf preventie”.

4. Er zijn twee bedrijfsmodi beschikbaar op een mv-vacuümzekeringlastscheidingsschakelaar: handmatige bediening en gemotoriseerde bediening met dubbele AC/DC-voeding.

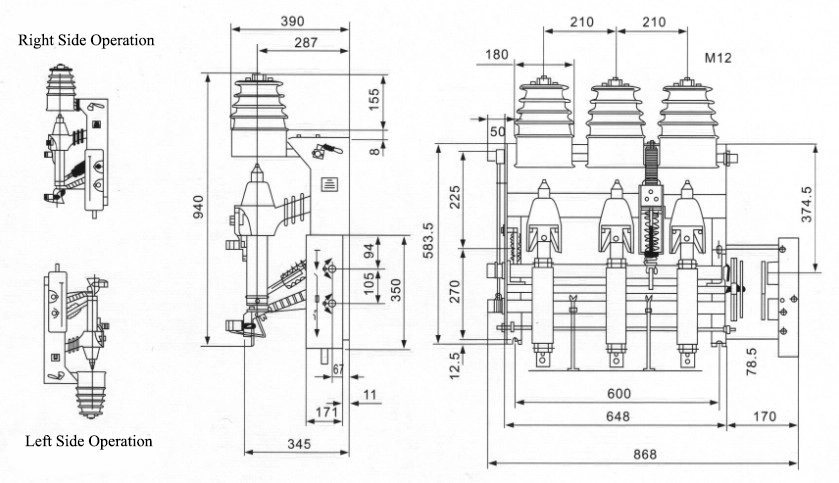

Productparameter:

Veelgestelde vragen over producten:

Vraag: Hoe verbetert de vacuümtechnologie de prestaties van een mv-vacuümzekeringlastscheidingsschakelaar 11kv?

A: De vacuümonderbreker zorgt voor een schoon, betrouwbaar boogblusmedium. Het zorgt voor een snelle boogdoving bij nulstroom, vermindert contactslijtage, minimaliseert de onderhoudsvereisten en elimineert de milieuproblemen die gepaard gaan met SF₆-gas.

Vraag: Welke rol spelen de zekeringen in de combinatie van lastscheidingsschakelaar en zekering?

A: De zekeringen fungeren als back-upbeveiliging en onderbreken hoge foutstromen die de capaciteit van de lastscheidingsschakelaar te boven gaan. Ze bedienen ook een slagmechanisme dat de schakelaar openzet tijdens een fout, waardoor een gecoördineerde ontkoppeling van het circuit wordt gegarandeerd.

Vraag: Wat zijn de voordelen ten opzichte van een conventionele stroomonderbreker?

A: Hoewel stroomonderbrekers volledige storingsophelderingsmogelijkheden bieden, biedt de lastscheidingsschakelaar met vacuümzekeringen een compactere, kosteneffectievere en onderhoudsvriendelijkere oplossing voor toepassingen op distributieniveau. Het is met name geschikt voor transformatorbeveiliging waarbij de coördinatie van zekeringen en schakelaars voldoende is.
