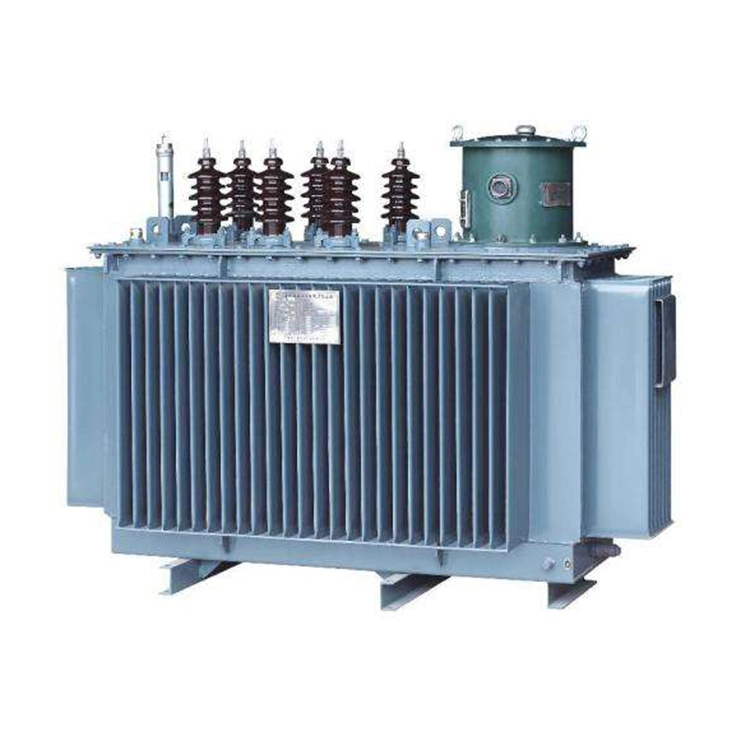

10 Kv 500 kva paalgemonteerde distributietransformator

Met meer dan 20 jaar ervaring in de industrie is Wenzhou Xifa Electric Power Equipment Co., Ltd. een professionele fabrikant van stroomdistributieapparatuur, gecertificeerd volgens ISO 9001, IEC en nationale normen. Wij zijn gespecialiseerd in het ontwerpen en produceren van hoogefficiënte transformatoren met laag verlies, op maat gemaakt voor veeleisende omgevingen. Onze 10 Kv 500 kva paalgemonteerde distributietransformator is voorzien van S11-kwaliteit kerntechnologie met laag verlies, een volledig afgedichte olietank en een standaard isolatieniveau van HV Li75/Ac28,LV Ac3, wat stabiele prestaties, een lange levensduur en nul onderhoud garandeert voor landelijke en stedelijke distributienetwerken.

Stuur onderzoek

Productomschrijving

Een 10 Kv 500 kva paalgemonteerde distributietransformator is een driefasige, in olie ondergedompelde transformator voor buitengebruik die rechtstreeks op elektriciteitspalen wordt geïnstalleerd voor het verlagen van 10 kV middenspanning naar 400 V laagspanning (lijn-naar-lijn) voor residentiële, commerciële en licht industriële stroomdistributie. Het beschikt over een compact ontwerp, een volledig afgedichte tank, weinig verlies, weinig geluid en minimaal onderhoud, in overeenstemming met de IEC 60076- en GB/T 1094-normen.

De op een paal gemonteerde distributietransformator van 10 kV 500 kVA is gebouwd met het oog op duurzaamheid en efficiëntie en heeft een compact, ruimtebesparend ontwerp dat de noodzaak voor speciale substations elimineert, waardoor de civiele bouw- en installatiekosten aanzienlijk worden verlaagd. De volledig afgedichte gegolfde tankstructuur voorkomt olielekkage en het binnendringen van vocht, waardoor een onderhoudsvrije werking en een levensduur van meer dan 20 jaar onder normale omstandigheden worden gegarandeerd.

De 10kV 500kVA paalgemonteerde distributietransformator is ontworpen met een S11-kwaliteit siliciumstalen kern met laag verlies en koperen wikkelingen met hoge geleidbaarheid en kan lage nullast- en belastingsverliezen bereiken, wat bevorderlijk is voor het verminderen van het operationele energieverbruik en de energiekosten op de lange termijn. Het geluidsniveau wordt onder de 55 dB gehouden, waardoor het milieuvriendelijk is voor woonwijken.

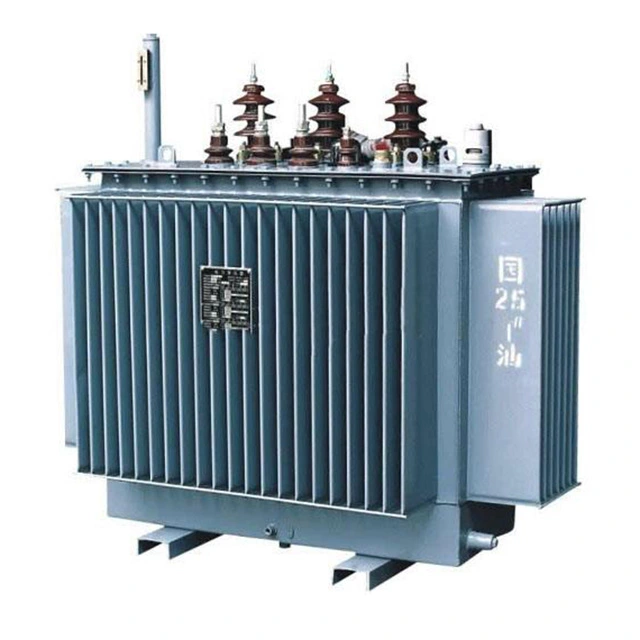

10 Kv 500kva Pole Mounted Distribution Transformer

Technische specificatie:

Item	Specificatie
Nominale capaciteit	500 kVA
Primaire spanning	10 kV (±5% off-circuit aftakking)
Secundaire spanning	0,4 kV (400 V)
Fase/frequentie	3-fasig, 50 Hz
Vectorgroep	Dyn11(standaard)/Yyn0
Koelmethode	ONAN (Olie Natuurlijke Lucht Natuurlijk)
Isolatieniveau	HV:Li75/Ac28;LV:Ac3
Verlies bij nullast	≤680W (S11)/≤580W(S13)
Ladingsverlies (75°℃)	≤5.150 W(Dyn11)
Kortsluitimpedantie	4%-4,5% (standaard)

Belangrijkste kenmerken:

1. Op paal gemonteerd ontwerp: compact, lichtgewicht en ruimtebesparend.

De 10 kV 500 kVA paalgemonteerde distributietransformator is ontworpen voor directe installatie op betonnen of stalen palen, waardoor er geen grondruimte nodig is. De geoptimaliseerde compacte configuratie en het lagere gewicht vereenvoudigen het transport en de installatie ter plaatse, waardoor de civieltechnische en bouwkosten voor distributieprojecten aanzienlijk worden verlaagd. Het ontwerp is ontworpen om de mechanische spanningen van paalmontage te weerstaan, waardoor veiligheid op lange termijn wordt gegarandeerd, zelfs onder wind- en trillingsbelastingen.

2. Hoog rendement: S11-ontwerp met laag verlies, waardoor het energieverbruik en de operationele kosten worden verminderd.

Uitgerust met de kerntechnologie met laag verlies uit de S11-serie, levert de op een paal gemonteerde distributietransformator van 10 kV 500 kVA 10-20% minder nullast- en belastingsverliezen in vergelijking met conventionele modellen. Door gebruik te maken van koudgewalste kernen van siliciumstaal met korrelgeoriënteerde kernen en nauwkeurig gewikkelde koperen wikkelingen, wordt energieverspilling geminimaliseerd tijdens zowel volledige als gedeeltelijke belasting. Dit resulteert in lagere operationele kosten, lagere koolstofemissies en een verbeterde algehele efficiëntie.

3. Volledige afdichting: geen olielekkage, geen binnendringend vocht, onderhoudsvrije werking.

Het volledig afgedichte, gelaste tankontwerp voorkomt olielekkage, binnendringend vocht en vervuiling door stof of vuil. Hierdoor is er geen routineonderhoud meer nodig, waardoor consistente prestaties en een levensduur van meer dan 20 jaar onder normale bedrijfsomstandigheden worden gegarandeerd. De gegolfde opslagtank dient ook als een geïntegreerd koelsysteem, dat de warmte efficiënt kan afvoeren en een volledig afgesloten omgeving voor de transformatorolie kan bieden.

4.Veiligheid en betrouwbaarheid: hoge kortsluitvastheid, laag geluidsniveau, uitstekende thermische stabiliteit, geschikt voor zware buitenomgevingen (-25°C tot +40°C).

De 10 kV 500 kVA paalgemonteerde distributietransformator is gebouwd met een hoge mechanische kortsluitsterkte en is ontworpen om foutstromen te weerstaan zonder vervorming of storing. Het geluidsarme ontwerp, gecontroleerd onder 55 dB, zorgt voor een minimale impact op het milieu in woon- en stedelijke gebieden. Uitstekende thermische stabiliteit en een breed temperatuurbereik (-25°C tot +40°C) maken hem geschikt voor diverse buitenomstandigheden, waaronder hoge luchtvochtigheid, zware regenval en extreme temperatuurschommelingen.
