Bij de distributie van middenspanningsstroom is een stroomonderbreker slechts zo betrouwbaar als de onderdelen die bewegen, ontgrendelen, sluiten, uitschakelen en resetten op het exacte moment dat bescherming nodig is. DeBedieningsmechanisme van de vacuümonderbrekerspeelt die beslissende rol. Het zet opgeslagen mechanische of elektrische energie om in gecontroleerde beweging, waardoor de vacuümonderbreker het circuit snel en consistent kan openen of sluiten. Voor kopers, aannemers, bouwers van schakelapparatuur en onderhoudsteams is de echte zorg niet alleen of het product één keer kan werken. De zorg is of het accuraat kan functioneren na jarenlang gebruik, onder foutomstandigheden, in veeleisende elektriciteitskasten en in verschillende projectomgevingen.
In dit artikel wordt uitgelegd hoe het mechanisme werkt, waarom het ertoe doet, welke pijnpunten het oplost en hoe je een geschikte oplossing voor praktische middenspanningstoepassingen kunt evalueren. Er wordt ook gekeken naar de productie- en selectiefactoren die van belang zijn bij het werken met leveranciers zoalsWenzhou Xifa elektrische apparatuur Co., Ltd., een bedrijf dat de markt voor stroomonderbrekercomponenten bedient met producten die zijn ontworpen voor de betrouwbaarheid van de stroomdistributie.
Samenvatting van het artikel
A Bedieningsmechanisme van de vacuümonderbrekeris het bewegingsbesturingsgedeelte van een vacuümstroomonderbrekersysteem. Het slaat energie op en geeft deze vrij, zodat de onderbrekercontacten met de juiste snelheid, kracht en timing kunnen openen of sluiten. Een goed ontworpen mechanisme helpt schakelfouten te verminderen, verbetert de beschermingsreactie, ondersteunt een stabiele levensduur en verlaagt de onderhoudsdruk voor middenspanningssystemen. Het kiezen van het juiste mechanisme vereist aandacht voor nominale spanning, breekvereisten, energieopslagmethode, mechanisch uithoudingsvermogen, installatiecompatibiliteit, productieconsistentie en technische ondersteuning na verkoop.
Inhoudsopgave
- Blogoverzicht
- Wat maakt dit mechanisme zo belangrijk?
- Hoe werkt het mechanisme in een vacuümstroomonderbreker?
- Welke pijnpunten voor kopers worden ermee opgelost?
- Welke factoren moeten kopers controleren voordat ze tot aankoop overgaan?
- Hoe vergelijken verschillende typen mechanismen?
- Waar wordt het vaak gebruikt?
- Hoe kunnen onderhoudsteams de levensduur verlengen?
- Waarom is de capaciteit van leveranciers belangrijk?
- Veelgestelde vragen
- Conclusie
Blogoverzicht
- Definieer de rol van aBedieningsmechanisme van de vacuümonderbrekerop het gebied van middenspanningsbeveiliging.
- Leg het basiswerkproces uit, van energieopslag tot openen en sluiten.
- Verbind productprestaties met echte klantbelangen zoals veiligheid, downtime, levensduur en compatibiliteit.
- Zorg voor een op de koper gerichte checklist voor technische evaluatie.
- Vergelijk veelgebruikte bedieningsmechanismeopties.
- Bespreek praktische toepassingen in distributienetwerken, fabrieken, onderstations en projecten voor hernieuwbare energie.
- Deel onderhoudspunten die ervoor zorgen dat het mechanisme in de loop van de tijd stabiel blijft.
- Beantwoord veelgestelde inkoop- en technische vragen.
Wat maakt dit mechanisme zo belangrijk?
Een vacuümonderbreker is verantwoordelijk voor het blussen van de boog, maar kan die taak niet alleen uitvoeren. De contacten in de onderbreker moeten met de juiste snelheid, met de juiste slag en onder stabiele mechanische controle worden gescheiden. Dat is waar deBedieningsmechanisme van de vacuümonderbrekeressentieel wordt.
Bij echte projecten zijn veel elektrische storingen in het begin niet dramatisch. Ze beginnen als een vertraagde uitschakeling, onstabiele sluiting, inconsistente contactdruk, versleten koppelingen, zwakke veerbelasting of slechte coördinatie met beveiligingssignalen. Wanneer deze problemen worden genegeerd, kan het resultaat oververhitting, herhaalde overlast, schade aan de kast, productieonderbreking of veiligheidsrisico's voor operators zijn.
Een betrouwbaar mechanisme zorgt ervoor dat de onderbreker snel reageert wanneer beveiligingsrelais kortsluiting, overbelasting of abnormale bedrijfsomstandigheden detecteren. Het ondersteunt ook regelmatig schakelen wanneer circuits moeten worden bekrachtigd, geïsoleerd of onderhouden. Kortom, het is het onderdeel dat beschermingslogica omzet in fysieke actie.
Hoe werkt het mechanisme in een vacuümstroomonderbreker?
Het werkingsprincipe is eenvoudig, maar de uitvoering moet nauwkeurig zijn. ABedieningsmechanisme van de vacuümonderbrekerslaat normaal gesproken energie op via een veer, motor, handmatige oplaadhendel of verwante bedieningseenheid. Wanneer de schakelaar een opdracht voor sluiten of uitschakelen ontvangt, wordt de opgeslagen energie vrijgegeven via mechanische transmissieonderdelen. Deze onderdelen drijven het bewegende contact van de vacuümonderbreker aan.
Tijdens het sluiten duwt het mechanisme het bewegende contact naar het vaste contact en handhaaft het de juiste contactdruk. Tijdens het openen worden de contacten snel genoeg gescheiden zodat de vacuümonderbreker de boog kan doven. Hoe sneller en stabieler deze beweging is, hoe beter de onderbreker de elektrische spanning tijdens het schakelen kan beheersen.
- Energieopslag:Het mechanisme slaat energie op vóór gebruik, vaak via een veerlaadsysteem.
- Signaalreactie:Een stuurspoel, relaiscommando of handmatige actie activeert de werking.
- Mechanische ontgrendeling:Opgeslagen energie wordt vrijgegeven via koppelingen, assen en transmissieonderdelen.
- Contactbeweging:De contacten van de vacuümonderbreker openen of sluiten afhankelijk van de vereiste actie.
- Positie vasthouden:Het mechanisme houdt de sloophamer stabiel in de open of gesloten positie.
Dit is de reden waarom het mechanisme moet worden vervaardigd met veel aandacht voor maatnauwkeurigheid, veerkracht, materiaalsterkte, uitlijning van de montage en testconsistentie.
Welke pijnpunten voor kopers worden ermee opgelost?
Kopers kopen zelden eenBedieningsmechanisme van de vacuümonderbrekeralleen omdat ze een ander onderdeel nodig hebben. Ze kopen het omdat een zwak mechanisme dure problemen kan veroorzaken. Voor fabrikanten van schakelapparatuur kan een slechte compatibiliteit de productie vertragen. Voor energiebedrijven kan een onstabiele werking problemen bij de inbedrijfstelling veroorzaken. Voor fabrieken kan een onverwachte storing van de stroomonderbreker de productielijnen stilleggen. Voor nutsbedrijven kan onbetrouwbaar schakelen de bredere distributieveiligheid beïnvloeden.
| Pijnpunt van de klant | Hoe het mechanisme helpt |
|---|---|
| Onstabiele sluiting van de onderbreker | Zorgt voor gecontroleerde kracht en stabiele contactbeweging. |
| Vertraagde reisreactie | Geeft opgeslagen energie snel vrij na een beveiligingssignaal. |
| Hoge onderhoudsfrequentie | Verbetert het mechanische uithoudingsvermogen wanneer het op de juiste manier is ontworpen en getest. |
| Installatie van kast komt niet overeen | Kan worden geselecteerd of aangepast op basis van de structuur van de breker en schakelapparatuur. |
| Risico op projectuitval | Ondersteunt een betrouwbare werking in stroomdistributie en industriële systemen. |
Het beste mechanisme is niet alleen het sterkste. Het is degene die past bij het ontwerp van de onderbreker, de bedrijfsspanning, de schakelplicht, de installatieruimte en de besturingsvereisten. Deze praktische match helpt klanten verborgen kosten na installatie te vermijden.
Welke factoren moeten kopers controleren voordat ze tot aankoop overgaan?
Voordat u kiest voor eenBedieningsmechanisme van de vacuümonderbreker, moeten kopers verder kijken dan de productnaam. Twee mechanismen lijken misschien op elkaar, maar hun werkelijke prestaties kunnen sterk verschillen wat betreft uithoudingsvermogen, werkingssnelheid, installatiestructuur en stabiliteit op de lange termijn.
Een praktisch selectieproces moet de volgende punten omvatten:
- Nominale spanning en type onderbreker:Controleer of het mechanisme overeenkomt met het beoogde VCB-model en de systeemspanning.
- Bedrijfsmethode:Controleer of het project handmatige, veerbelaste, motoraangedreven of gecombineerde bediening vereist.
- Mechanische levensduur:Vraag naar geteste werkingscycli en uithoudingsvermogen op lange termijn.
- Energieopslagtijd:Voor veerlaadsystemen is een stabiele en efficiënte energieopslag belangrijk voor herhaaldelijk gebruik.
- Trip- en close-betrouwbaarheid:Het mechanisme moet consistent reageren op stuursignalen.
- Installatie afmetingen:Controleer de montagegaten, de positie van de koppeling, de asstructuur en de kastruimte.
- Omgevingsomstandigheden:Denk aan vochtigheid, stof, temperatuur, hoogte en industriële vervuiling.
- Testrecords:Betrouwbare leveranciers moeten inspectie, routinetests en technische ondersteuning bieden.
Deze controles zijn vooral belangrijk voor OEM-kopers en assemblagefabrieken voor schakelapparatuur, omdat een kleine discrepantie kan leiden tot herhaalde montageaanpassingen of klachten van de buitendienst.
Hoe vergelijken verschillende typen mechanismen?
Verschillende projecten kunnen verschillende operationele ontwerpen vereisen. De onderstaande tabel geeft een eenvoudige vergelijking voor kopers die veelgebruikte opties evalueren.
| Type mechanisme | Belangrijkste voordeel | Geschikt gebruik |
|---|---|---|

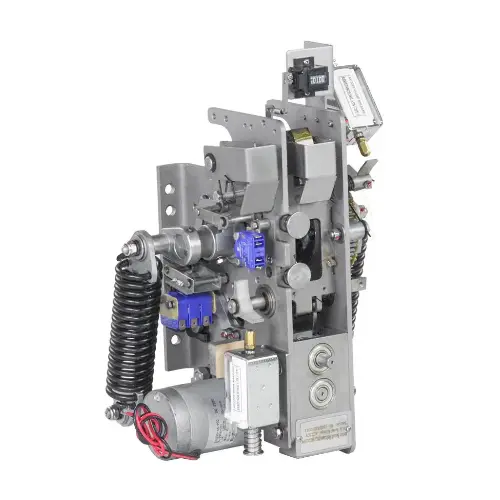

| Bedieningsmechanisme met veerbelasting | Stabiele vrijgave van opgeslagen energie voor snel openen en sluiten. | Middenspannings-VCB's die een betrouwbare herhaalde werking vereisen. |

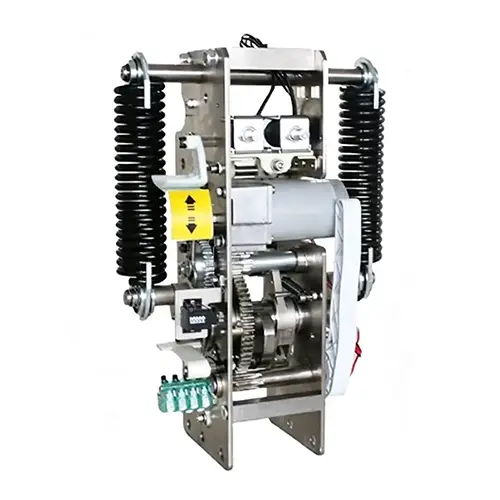

| Motorbedieningsmechanisme | Ondersteunt op afstand of automatisch opladen en bediening. | Onderstations, verdeelkasten en geautomatiseerde systemen. |
| Handmatig bedieningsmechanisme | Eenvoudige structuur en handige lokale bediening. | Basis schakeltoepassingen en kostengevoelige projecten. |
| Aangepast mechanisme | Beter geschikt voor speciale kastindelingen of brekerontwerpen. | OEM-productie- en vervangingsprojecten voor schakelapparatuur. |
Voor veel middenspanningstoepassingen wordt algemeen de voorkeur gegeven aan het ontwerp met veerlading, omdat hierdoor energie kan worden opgeslagen vóór de schakelactie. Wanneer er een fout optreedt, hoeft de onderbreker niet te wachten op een langzame handmatige beweging. Het kan onmiddellijk energie vrijgeven, wat de betrouwbaarheid van de bescherming verbetert.
Waar wordt het vaak gebruikt?
DeBedieningsmechanisme van de vacuümonderbrekerwordt overal gebruikt waar middenspanningscircuits betrouwbare schakeling en bescherming nodig hebben. Het wordt vaak geïntegreerd in vacuümstroomonderbrekers, schakelpanelen, compacte onderstations, industriële distributieruimten, nutsnetwerken, commerciële gebouwen en stations voor hernieuwbare energie.
In fabrieken helpt het motoren, transformatoren en productielijnen te beschermen tegen elektrische storingen. In stedelijke distributienetwerken ondersteunt het een stabiele stroomlevering aan woon- en commerciële gebieden. Bij zonne- en windenergieprojecten helpt het bij het isoleren en beschermen van middenspanningscircuits. In mijnbouw-, infrastructuur- en transportsystemen draagt het bij aan een veiligere elektrische besturing onder veeleisende omstandigheden.
Omdat deze omgevingen sterk variëren, mogen kopers het mechanisme niet als een universeel accessoire beschouwen. Hetzelfde product moet worden gecontroleerd aan de hand van werkelijke projectomstandigheden. Een mechanisme dat in een schone schakelruimte binnenshuis wordt gebruikt, kan met andere belastingen worden geconfronteerd dan een mechanisme dat wordt gebruikt in een stoffige industriële installatie of een kustproject met een hoge luchtvochtigheid.
Hoe kunnen onderhoudsteams de levensduur verlengen?
Zelfs een hoge kwaliteitBedieningsmechanisme van de vacuümonderbrekerheeft een goede inspectie nodig. Onderhoudsteams moeten zich concentreren op zichtbare slijtage, abnormaal geluid, losse bevestigingen, veerconditie, smeerpunten, hulpschakelaarfunctie en uitschakelprestaties. Regelmatige werkingstesten zijn ook nuttig omdat een onderbreker die lange tijd inactief blijft, mogelijk toch onmiddellijk moet werken tijdens een storing.
- Controleer of het mechanisme soepel oplaadt en zonder vertraging loslaat.
- Inspecteer verbindingen, assen en bevestigingsmiddelen op losheid of vervorming.
- Houd het mechanisme schoon en vermijd stofophoping in de kast.
- Controleer of de openings- en sluitingsindicatoren overeenkomen met de werkelijke positie van de onderbreker.
- Test regelcircuits, spoelen en hulpcontacten volgens onderhoudsschema's.
- Vervang versleten onderdelen voordat deze de schakelbetrouwbaarheid beïnvloeden.
Preventief onderhoud is goedkoper dan noodreparatie. Wanneer een mechanisme faalt tijdens een fout, kan de schade verder reiken dan de onderbreker zelf. Het kan kabels, transformatoren, schakelpanelen en aangesloten apparatuur aantasten.
Waarom is de capaciteit van leveranciers belangrijk?
Een betrouwbare leverancier doet meer dan alleen onderdelen verzenden. Voor een product als deBedieningsmechanisme van de vacuümonderbrekerDe ervaring van leveranciers heeft invloed op de nauwkeurigheid van het ontwerp, de materiaalkeuze, de productiecontrole, de testkwaliteit en de technische communicatie. Dit is vooral belangrijk voor kopers die behoefte hebben aan batchaankoop, vervangingsmatching of OEM-ondersteuning.
Wenzhou Xifa elektrische apparatuur Co., Ltd.bedient klanten op het gebied van elektrische apparatuur met producten gerelateerd aan vacuümstroomonderbrekers en middenspanningsdistributiecomponenten. Voor kopers kan het werken met een bekwame fabrikant de onzekerheid tijdens de productselectie, installatiebevestiging en langdurig gebruik helpen verminderen.
Bij het beoordelen van een leverancier moeten kopers vragen naar technische tekeningen, modelcompatibiliteit, nominale parameters, testprocedures, verpakkingsdetails en leveringscapaciteit. Een duidelijk antwoord voordat u bestelt, is veel beter dan het oplossen van installatieproblemen nadat het product de projectlocatie heeft bereikt.
Veelgestelde vragen
Wat is het bedieningsmechanisme van een vacuümonderbreker?
Het is het mechanische besturingssysteem dat de openings- en sluitbeweging van een vacuümonderbreker in een vacuümstroomonderbreker aandrijft. Het slaat energie op en geeft deze weer vrij, zodat de contacten snel en betrouwbaar kunnen bewegen.
Waarom is het mechanisme belangrijk voor middenspanningsbeveiliging?
Het zorgt ervoor dat de onderbreker met de juiste snelheid en kracht op foutsignalen kan reageren. Zonder een betrouwbaar mechanisme functioneert zelfs een goede vacuümonderbreker mogelijk niet correct.
Kan één mechanisme op elke vacuümstroomonderbreker passen?
Nee. Kopers moeten vóór de aankoop de nominale spanning, het model van de onderbreker, de installatieafmetingen, de verbindingsstructuur, de besturingsmethode en de operationele vereisten bevestigen.
Wat veroorzaakt het falen van het bedieningsmechanisme?
Veel voorkomende oorzaken zijn versleten koppelingen, zwakke veren, slechte smering, stofvervuiling, spoelproblemen, losse bevestigingsmiddelen, onjuiste installatie en langdurig gebrek aan inspectie.
Is een motorbedieningsmechanisme beter dan een handmatig bedieningsmechanisme?
Het hangt af van het project. Motorbediening is beter voor externe of geautomatiseerde systemen, terwijl handmatige bediening geschikt kan zijn voor eenvoudigere toepassingen met lokale besturingsbehoeften.
Hoe moeten kopers een betrouwbare leverancier kiezen?
Kopers moeten de productie-ervaring, technische ondersteuning, testmogelijkheden, modelcompatibiliteit, aanpassingsopties en of de leverancier vóór verzending duidelijke documentatie kan verstrekken, controleren.
Conclusie
DeBedieningsmechanisme van de vacuümonderbrekeris misschien niet het meest zichtbare onderdeel van een middenspanningsschakelaar, maar wel een van de meest beslissende. Het regelt de fysieke actie waardoor de vacuümonderbreker circuits kan beschermen, de impact van fouten kan verminderen en een stabiele stroomverdeling kan ondersteunen. Voor kopers betekent het kiezen van het juiste mechanisme minder schakelfouten, een vlottere installatie, een langere levensduur en meer vertrouwen in de dagelijkse werking.
Als u componenten selecteert voor vacuümstroomonderbrekers, schakelapparatuur, onderstations, industriële energiesystemen of vervangingsprojecten,Wenzhou Xifa elektrische apparatuur Co., Ltd.kan praktische productondersteuning en technische communicatie bieden voor uw toepassingsbehoeften. Voor modelselectie, offerte, aanpassingsdetails of projectadvies, alstublieftneem contact met ons opvandaag nog en laat ons team u helpen een betrouwbare oplossing te vinden voor uw middenspanningsschakelsysteem.
