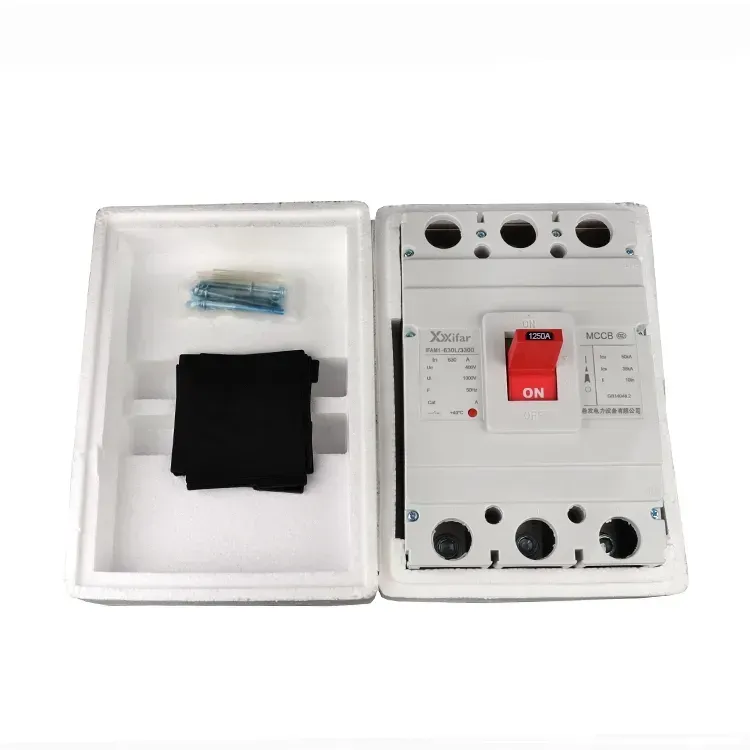

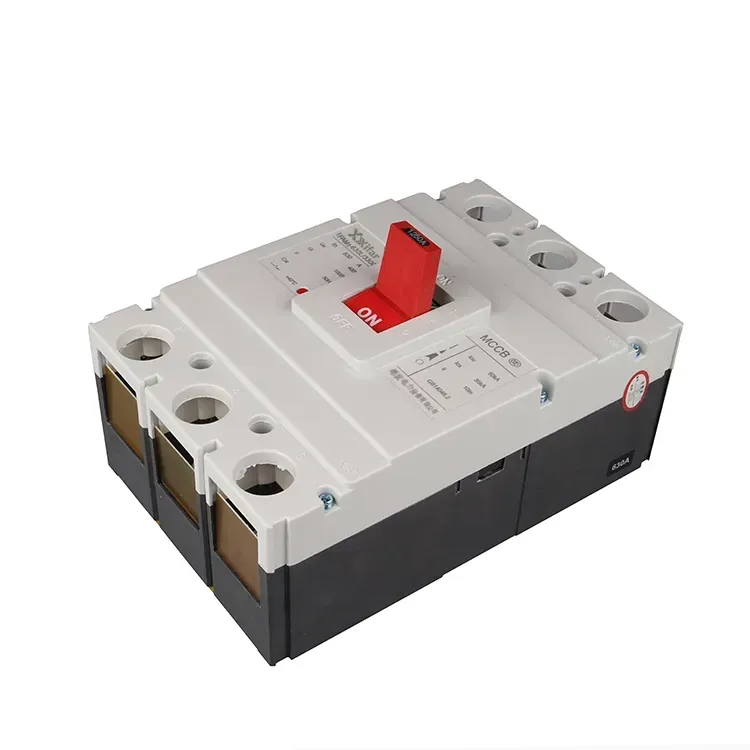

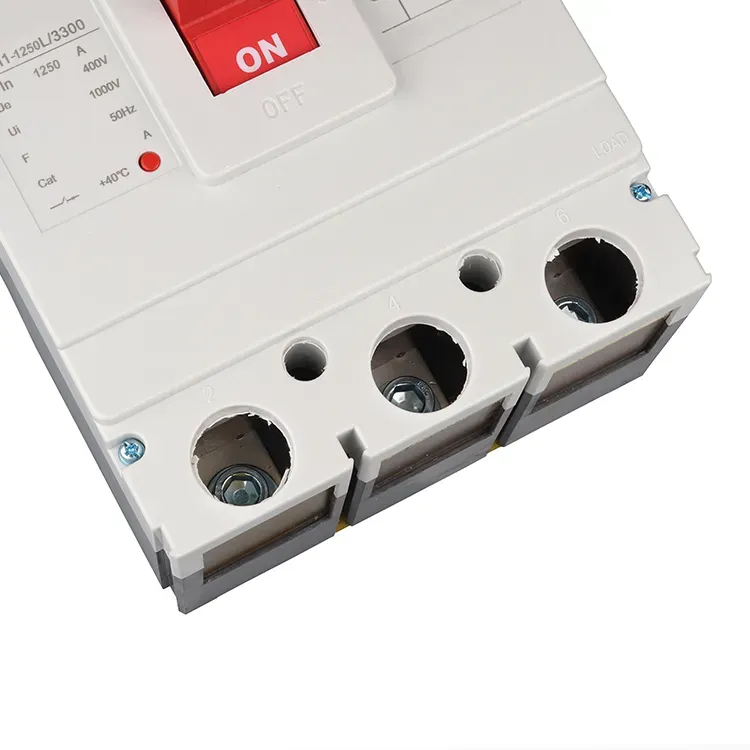

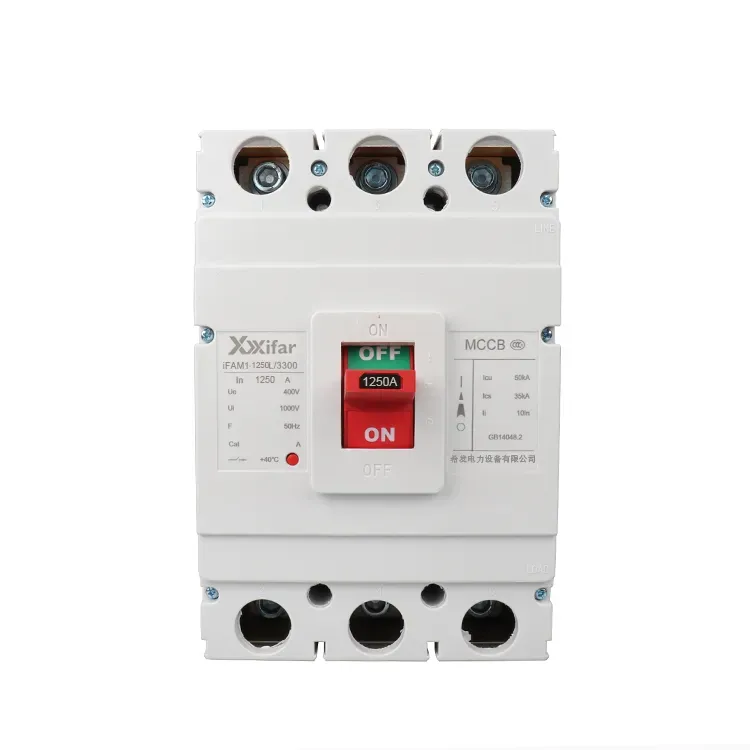

1250 Ampère 3-polige 600V Mccb-stroomonderbreker

Om een snelle levering te bereiken, produceert Wenzhou XiFa Electric Power Equipment Co., Ltd een standaard model mccb-stroomonderbreker voor opslag, zoals een 1250 ampère 3-polige 600v mccb-stroomonderbreker. Over het algemeen zou Wenzhou XiFa Electric Power Equipment Co., Ltd binnen 7 dagen 1250 ampère 3-polige 600V mccb-stroomonderbrekers kunnen leveren. Wenzhou XiFa streeft er steeds meer naar om elke 3-polige en 4-polige mccb-stroomonderbreker met gegoten behuizing te produceren en te leveren met een snelle levertijd en solide kwaliteit. Elke 1250 ampère, 3-polige 600V mccb-stroomonderbreker zal een reeks fabriekstests ondergaan om een soepele gebruikservaring te garanderen.

Stuur onderzoek

Productomschrijving

Een 1250 ampère, 3-polige 600 V mccb-stroomonderbreker bestaat hoofdzakelijk uit drie basisonderdelen: het contactsysteem, het boogblussysteem en uitschakeleenheden. Deze uitschakeleenheden bieden verschillende beveiligingsfuncties, waaronder overstroombeveiliging, onderspanningsbeveiliging, thermische beveiliging en shunt-uitschakeling. Een 1250 ampère, 3-polige 600 V mccb-stroomonderbreker wordt handmatig of door een gemotoriseerde bestuurder gesloten. Zodra de contacten gesloten zijn, worden ze op hun plaats gehouden door een uitschakelmechanisme. Wanneer er een fout optreedt, activeert de overeenkomstige beveiligingseenheid het mechanisme, waardoor de grendel wordt vrijgegeven en de 1250 ampère, 3-polige 600 V mccb-stroomonderbreker automatisch wordt geactiveerd, waardoor het circuit wordt beschermd.

1. Shunttrip-eenheid

De shunttrip wordt gebruikt voor bediening op afstand. Hiermee kan het circuit op afstand worden geopend via een 1250 ampère, 3-polige 600 V mccb-stroomonderbreker.

2. Over huidige uitschakeleenheid

Dit apparaat biedt bescherming tegen kortsluiting en overstroom. Wanneer de stroom de vooraf ingestelde waarde overschrijdt, geeft de door de uitschakeleenheid gegenereerde elektromagnetische kracht de grendel vrij. Het bewegende contact wordt vervolgens onder veerkracht snel gescheiden, waardoor het circuit wordt onderbroken.

3. Onderspanningsbeveiliging

Dit apparaat biedt bescherming tegen spanningsverlies. De spoel is rechtstreeks aangesloten op de voeding en blijft onder normale omstandigheden bekrachtigd, waardoor de 1250 ampère, 3-polige 600 V mccb-stroomonderbreker gesloten blijft. Wanneer de voeding wegvalt of de spanning aanzienlijk daalt, verzwakt de magnetische kracht en wordt deze kleiner dan de veerkracht. De veer drijft vervolgens de bewegende kern aan, waardoor de grendel loskomt en de 1250 ampère, 3-polige 600 V mccb-stroomonderbreker wordt geactiveerd.

4. Thermische uitschakeleenheid

Wanneer er een overbelastingsstroom door de 1250 ampère 3-polige 600V mccb-stroomonderbreker vloeit, wordt de bimetaalstrip in de thermische uitschakeleenheid warm als gevolg van de stroom. Omdat de twee metalen verschillende uitzettingscoëfficiënten hebben, buigen ze bij verhitting met verschillende snelheden. Deze vervorming duwt het uitschakelmechanisme in werking, waardoor de 1250 ampère 3-polige MCCB stroomonderbreker met gegoten behuizing opent en het circuit onderbreekt.

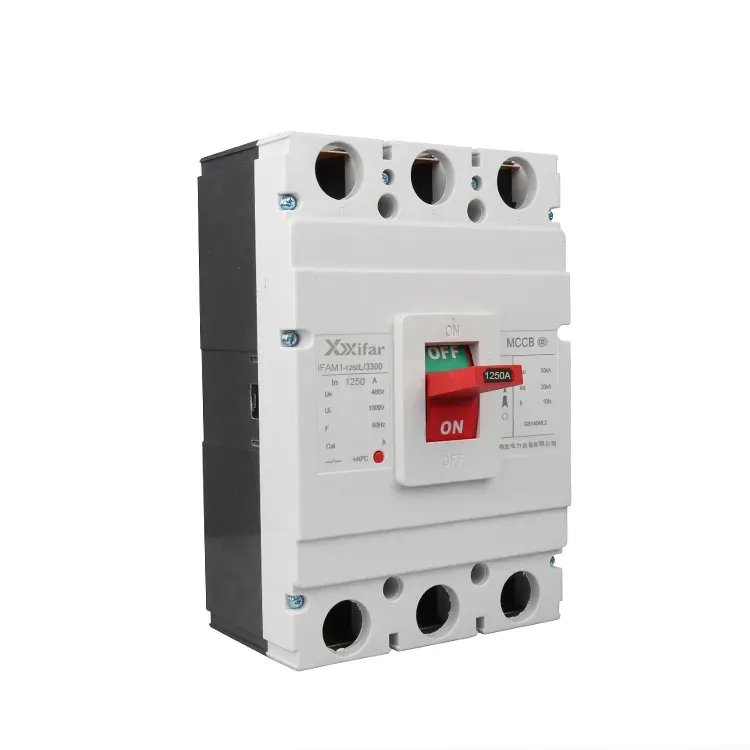

1250 Amp 3 Pole 600v Mccb Circuit Breaker

1250 ampère 3-polige 600v mccb-stroomonderbrekerparameter:

Nominale framestroom	1250
Aantal Polen	3-polig; 3P; 3 fase
Nominale werkstroom	630A; 700A; 800A; 1000A
Frequentie	60 Hz/50 Hz
Ultieme kortsluitvermogen	50 kA of 70 kA
Service kortsluitvermogen	35kA of 50kA
Nominale werkspanning	660 V; 690 V
Nominale isolatiespanning	1000 V
Mechanische levensduur	10000 keer
Elektrische levensduur	2000 keer
Boog afstand	≤100 mm

Size

Productmodus	Pool	Dimensie
Productmodus	Pool	L	L1	L2	W	W1	W2	H	H1
M1-63L	2	136	85	117	55	14	25	89	65
	3	136	85	117	78	14	25	89	65
	4	136	86	117	102	14	25	89	65
M1-63M	3	136	85	117	78	14	25	98	74
M1-63M	4	136	86	117	102	14	25	98	74
M1-125L	2	150	88.5	133.5	63	18	30.5	88.5	62
	3	150	88.5	133.5	92	18	30.5	88.5	62
	4	150	88.5	133.5	122	18	30.5	88.5	62
M1-125M	3	150	88.5	133.5	92	17	30.5	105	79
M1-125M	4	150	88.5	133.5	122	17	30.5	105	79
M1-250L	2	165	102	144	74	23	35.5	110	81
	3	165	102	144	107	23	35.5	110	81
	4	165	102	144	142	23	35.5	110	81
M1-250M	3	165	102	144	107	23	35.5	126	99
M1-250M	4	165	102	144	142	23	35.5	126	99
M1-400	3	257	174	225	150	30	48	153	98
M1-400	4	257	174	225	198	30	48	153	98
M1-630	3	270	185	237	180	44	58	160	104
M1-630	4	270	185	237	240	44	58	160	104
M1-800	3	280	205	243	210	46	70.5	155	110
M1-800	4	280	205	243	280	46	70.5	155	110
M1-1250	3	470	265	330	210	46	70	191	137
M1-1250	4	470	265	330	280	46	70	191	137
M1-1600	3	470	265	330	280	46	70	191	137
