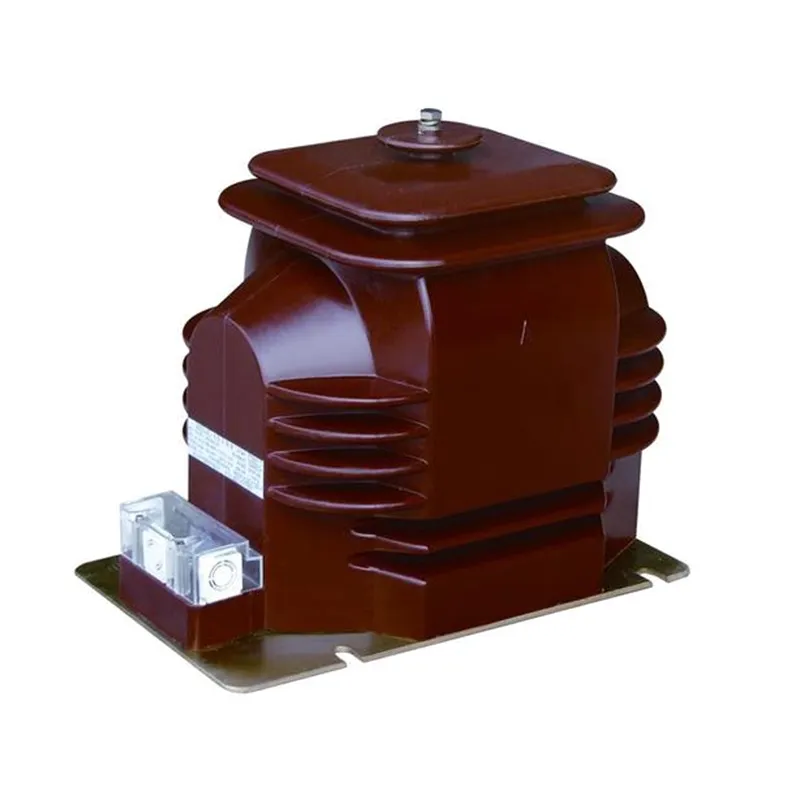

Nu elektrische distributiesystemen steeds complexer worden, zijn nauwkeurige spanningsmetingen en betrouwbare bescherming belangrijker dan ooit. A13,8 Kv eenfasige potentiële transformator in onderstationspeelt een cruciale rol bij het garanderen van nauwkeurige spanningstransformatie voor meet-, monitoring-, relaisbescherming en automatiseringssystemen.
XiFagespecialiseerd in het leveren van hoogwaardige kwaliteit13,8 Kv eenfasige potentiële transformator in onderstationoplossingen ontworpen voor moderne nutsnetwerken, industriële substations, faciliteiten voor hernieuwbare energie en infrastructuur voor stroomdistributie. Dit artikel onderzoekt de werkingsprincipes, constructie, voordelen, technische specificaties, toepassingen, installatieoverwegingen en onderhoudsvereisten van deze essentiële onderstationcomponenten.
Een potentiële transformator (PT), ook wel spanningstransformator (VT) genoemd, is een instrumenttransformator die is ontworpen om hoge primaire spanningsniveaus terug te brengen naar gestandaardiseerde lage secundaire spanningen die geschikt zijn voor meetinstrumenten, beveiligingsrelais, SCADA-systemen en bewakingsapparatuur.
A 13,8 Kv eenfasige potentiële transformator in onderstationconverteert specifiek middenspanningsspanningen van het voedingssysteem rond 13,8 kV naar veilige en meetbare uitgangen zoals 120V, 110V of andere gestandaardiseerde waarden.
Deze transformatoren zorgen voor elektrische isolatie tussen hoogspanningscircuits en laagspanningsregelsystemen, terwijl de hoge meetnauwkeurigheid behouden blijft.
Het werkingsprincipe is gebaseerd op elektromagnetische inductie. Wanneer de primaire wikkeling is aangesloten op het 13,8 kV-netwerk, wordt magnetische flux gegenereerd in de transformatorkern.
Deze magnetische flux induceert een proportionele spanning in de secundaire wikkeling volgens de windingsverhouding tussen primaire en secundaire wikkelingen.
Het resulterende laagspanningssignaal kan veilig voeden:
Door de primaire spanningsgolfvorm nauwkeurig te reproduceren, maakt de transformator betrouwbare monitoring en bescherming in het hele onderstation mogelijk.
Een hoogwaardige 13,8 kV-potentiaaltransformator bestaat uit verschillende kritische componenten die de operationele veiligheid en meetprecisie garanderen.
| Onderdeel | Functie |
|---|---|
| Primaire wikkeling | Rechtstreeks aangesloten op het middenspanningssysteem |
| Secundaire wikkeling | Biedt een verminderde uitgangsspanning voor instrumenten |
| Magnetische kern | Brengt de magnetische flux efficiënt over |
| Isolatiesysteem | Garandeert diëlektrische sterkte en veiligheid |
| Behuizing van porselein of polymeer | Beschermt interne componenten tegen omgevingsomstandigheden |
| Terminal-assemblage | Zorgt voor veilige elektrische verbindingen |
| Aardende structuur | Verbetert de operationele veiligheid |
Premiumfabrikanten zoals XiFa maken gebruik van geavanceerde isolatiematerialen en precisiewikkeltechnieken om de betrouwbaarheid en levensduur te maximaliseren.
Hoewel de specificaties variëren afhankelijk van de projectvereisten, worden de volgende parameters vaak aangetroffen in onderstationtoepassingen.
| Parameter | Typische waarde |
|---|---|
| Nominale spanning | 13,8 kV |
| Fasetype | Enkele fase |
| Frequentie | 50 Hz / 60 Hz |
| Secundaire spanning | 120V, 110V of aangepast |
| Nauwkeurigheidsklasse | 0,2, 0,5, 1,0 |
| Isolatieniveau | Volgens IEC/ANSI-normen |
| Installatie | Buiten of binnen |
| Koelmethode | Natuurlijke luchtkoeling |
| Beschermingsklasse | Weerbestendig ontwerp |
Potentiële transformatoren leveren zeer nauwkeurige spanningsschaling, waardoor nauwkeurige metingen en systeemanalyses mogelijk zijn.
Beveiligingsrelais zijn afhankelijk van nauwkeurige spanningsingangen om abnormale bedrijfsomstandigheden snel en nauwkeurig te detecteren.
Door meetapparatuur te isoleren van hoogspanningscircuits verminderen PT's de elektrische gevaren aanzienlijk.
Continue spanningsmonitoring verbetert het operationele bewustzijn en ondersteunt preventieve onderhoudsprogramma's.
Hoogwaardige isolatiesystemen en duurzame behuizingen zorgen voor tientallen jaren betrouwbare werking.
Moderne onderstations zijn steeds meer afhankelijk van digitale monitoring- en automatiseringssystemen die nauwkeurige spanningsgegevens vereisen.
De 13,8 kV enkelfasige potentiaaltransformator wordt veel gebruikt in tal van sectoren.
Overal waar nauwkeurige spanningsmeting en -bescherming vereist zijn, spelen deze transformatoren een cruciale rol.
Het selecteren van de juiste PT vereist een zorgvuldige evaluatie van verschillende technische factoren.
Zorg ervoor dat de transformator voldoet aan de nominale systeemspanning en isolatievereisten.
Toepassingen voor opbrengstmeting vereisen doorgaans hogere nauwkeurigheidsklassen dan algemene monitoringsystemen.
Bereken de totale aangesloten belasting van meters, relais en bewakingsapparatuur.
Houd rekening met vochtigheid, vervuilingsniveau, hoogte, temperatuur en seismische vereisten.
Controleer de naleving van IEC-, ANSI-, IEEE- en lokale nutsnormen.
Een juiste installatie is essentieel voor het bereiken van betrouwbaarheid op de lange termijn.
Door deze procedures te volgen, worden inbedrijfstellingsproblemen tot een minimum beperkt en wordt de levensduur van de apparatuur verbeterd.
Routineonderhoud garandeert voortdurende prestaties en systeembetrouwbaarheid.
| Onderhoudsactiviteit | Aanbevolen frequentie |
|---|---|
| Visuele inspectie | Maandelijks |
| Controle van de aansluitingsdichtheid | Driemaandelijks |
| Isolatieweerstandstest | Jaarlijks |
| Reiniging van isolatoren | Zoals vereist |
| Thermische inspectie | Jaarlijks |
| Kalibratieverificatie | Volgens nutsnormen |
Preventief onderhoud vermindert onverwachte uitval en vervangingskosten aanzienlijk.
| Functie | Potentiële transformator (PT) | Stroomtransformator (CT) |
|---|---|---|
| Hoofdfunctie | Spanningsmeting | Huidige meting |
| Verbinding | Parallel | Serie |
| Uitvoer | Verminderde spanning | Verminderde stroom |
| Typische secundaire waarde | 110V of 120V | 1A of 5A |
| Sollicitatie | Meten en beveiligen | Meten en beveiligen |
Beide instrumenttransformatoren werken samen om volledige bewaking en bescherming van het elektrische systeem te bieden.
De energiesector evolueert snel in de richting van digitale substations en intelligente netwerkinfrastructuren.
Toekomstige ontwikkelingen zijn onder meer:
Fabrikanten zoals XiFa blijven investeren in geavanceerde transformatortechnologieën om deze opkomende industriële eisen te ondersteunen.
Het primaire doel is om hoogspanningsniveaus veilig te verlagen tot gestandaardiseerde lage spanningen die geschikt zijn voor meet-, meet- en beveiligingsapparatuur.
Nauwkeurige spanningsmeting zorgt voor betrouwbare facturering, systeembewaking, foutdetectie en beschermingscoördinatie.
Ja. Veel modellen zijn speciaal ontworpen voor buiteninstallatie met weerbestendige isolatie- en behuizingssystemen.
Bij goed onderhoud hebben hoogwaardige potentiële transformatoren vaak een levensduur van meer dan 25 jaar.
Bij het selecteren en installeren van potentiële transformatoren wordt vaak verwezen naar IEC-, ANSI-, IEEE- en nutsspecifieke normen.
Nutsbedrijven, industriële installaties, faciliteiten voor hernieuwbare energie, transportsystemen, mijnbouwactiviteiten en commerciële energienetwerken zijn er allemaal van afhankelijk.
A 13,8 Kv eenfasige potentiële transformator in onderstationis een fundamenteel onderdeel voor spanningsmeting, relaisbescherming, energiemeting en monitoring van het stroomsysteem. Het vermogen om nauwkeurige spanningstransformatie te bieden met behoud van elektrische isolatie maakt het onmisbaar voor moderne onderstations en industriële energiesystemen.
Of het nu gaat om de ondersteuning van nutsdistributienetwerken, duurzame energieprojecten of industriële faciliteiten, het selecteren van een betrouwbare transformator van een ervaren fabrikant kan de operationele veiligheid, meetnauwkeurigheid en systeembetrouwbaarheid aanzienlijk verbeteren.
Op zoek naar een betrouwbare en krachtige oplossing voor uw volgende substationproject?XiFabiedt professioneel ontworpen potentiële transformatoren die zijn ontworpen om te voldoen aan veeleisende internationale normen en uiteenlopende toepassingsvereisten.Neem contact met ons opvandaag nog om uw projectbehoeften te bespreken, technische ondersteuning aan te vragen of een offerte op maat te verkrijgen van ons deskundige team.
