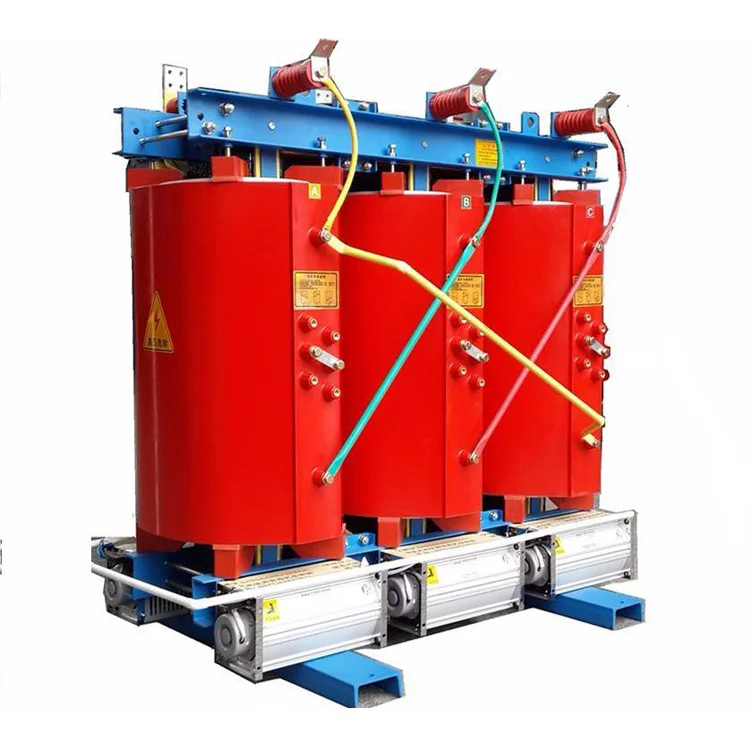

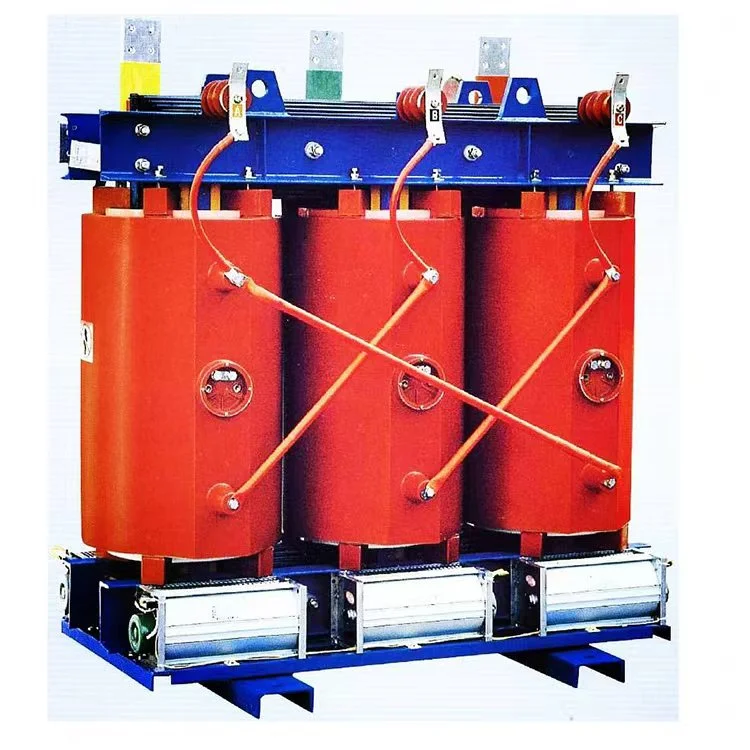

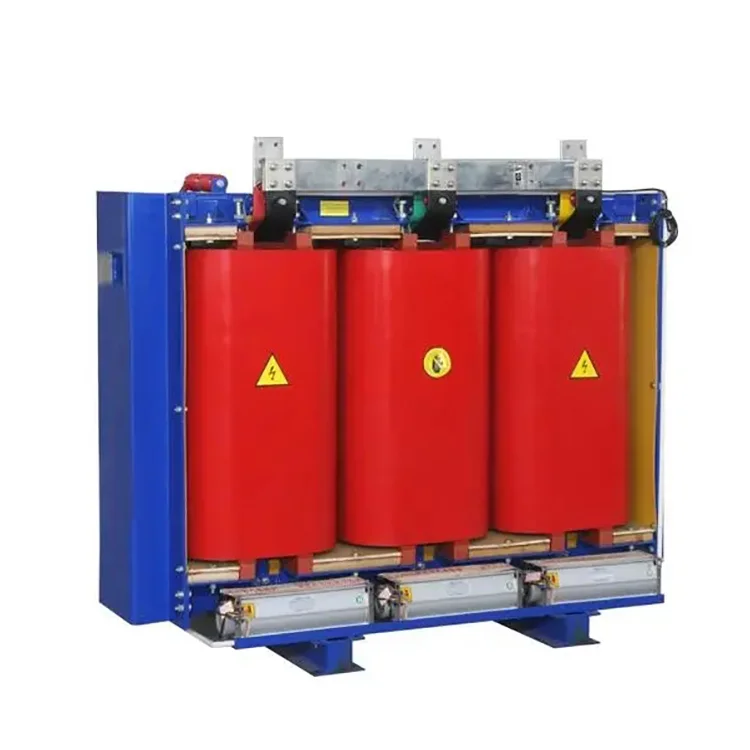

2500 KVA 11 tot 0,4 KV droge transformator

De 2500 kVA 11 tot 0,4 kV droge transformator bestaat hoofdzakelijk uit de volgende componenten: transformatorkern, transformatorwikkelingen, transformatorisolatie, transformatorgeleiders, transformatorkoelapparaat en temperatuurmeetapparaat.

Spoelen

De 2500 kVA 11 tot 0,4 kV droge transformatorspoelen worden gewikkeld op zeer nauwkeurige wikkelmachines. De laagspanningswikkeling heeft een foliewikkelconstructie. Voor transformatoren met een grotere capaciteit zijn ventilatiekanalen gereserveerd. Na het wikkelen wordt vacuümdrogen uitgevoerd. Het giet- en stollingsproces wordt strikt uitgevoerd in overeenstemming met de procesnormen, zodat er geen luchtbellen of holtes in de spoelen ontstaan, waardoor de transformator een optimale werking kan bereiken.

Kern

De kern van deze serie 2500 kVA 11 tot 0,4 kV droge transformatoren is gemaakt van hoogwaardige, korrelgeoriënteerde koudgewalste siliciumstaalplaten met hoge permeabiliteit. Er worden geavanceerde snijlijnen voor siliciumstaalplaten en een volledig verstekvormige stapeltechniek van 45° toegepast. De kerndelen zijn vastgebonden met klasse F unidirectionele glasvezeltape en voor de bevestiging wordt een nieuwe structuur van trekplaten gebruikt zonder gaten in het kernjuk te ponsen. Het kernoppervlak is bedekt met epoxyhars, wat de invloed van lekflux vermindert, de distributie van het magnetische circuit effectief optimaliseert en kernruis, nullastverliezen en nullaststroom vermindert. Dit verbetert de uiterlijke kwaliteit van de distributietransformator aanzienlijk.

Hoogspanningswikkeling

De hoogspanningswikkeling van 2500 kVA 11 tot 0,4 kV droge transformator neemt een gesegmenteerde laagstructuur aan, waardoor de spanning tussen de lagen van de wikkeling aanzienlijk wordt verminderd. Het wordt gevormd door vacuümgegoten epoxyhars met vulmiddel, waardoor het interne gedeeltelijke ontladingsniveau van de wikkeling wordt verminderd en de elektrische prestaties van de spoel worden verbeterd. De isolatie tussen de wikkellagen maakt gebruik van DMD-prepreg-doek van epoxyhars, waardoor de weerstandsspanning toeneemt. Het wikkeloppervlak is gevuld met glasvezelgaas, waardoor de slagvastheid van de spoel wordt verbeterd, waardoor de kortsluitvastheid van de distributietransformator wordt verbeterd. De spoel droogt nooit uit en scheurt nooit.

Laagspanningswikkeling:

De laagspanningswikkeling heeft een folieconstructie. In de spiraal worden radiale koelkanalen gebruikt om de warmteafvoer te verbeteren. De isolatie tussen de lagen van de laagspanningswikkeling van de 2500 kVA 11 tot 0,4 kV droge transformator maakt gebruik van DMD-prepreg-doek van epoxyhars. De uiteinden zijn afgedicht en ingegoten met epoxyhars, wat resulteert in een integrale uitgeharde vorming.

Productparameters:

Apparatuur produceren

Halffabrikaat

Bescherming Behuizing IP21

Transformator kern

Transformatorwikkeling
