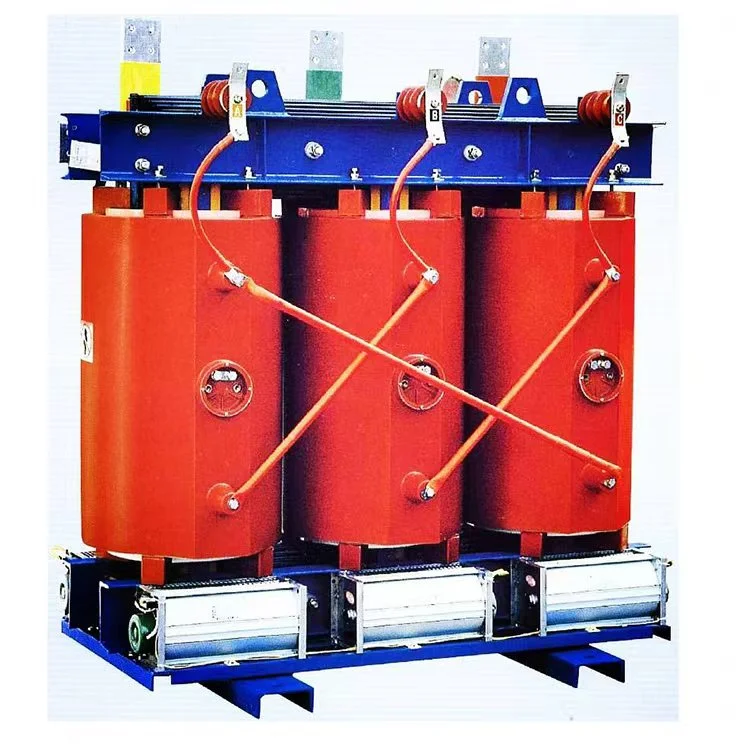

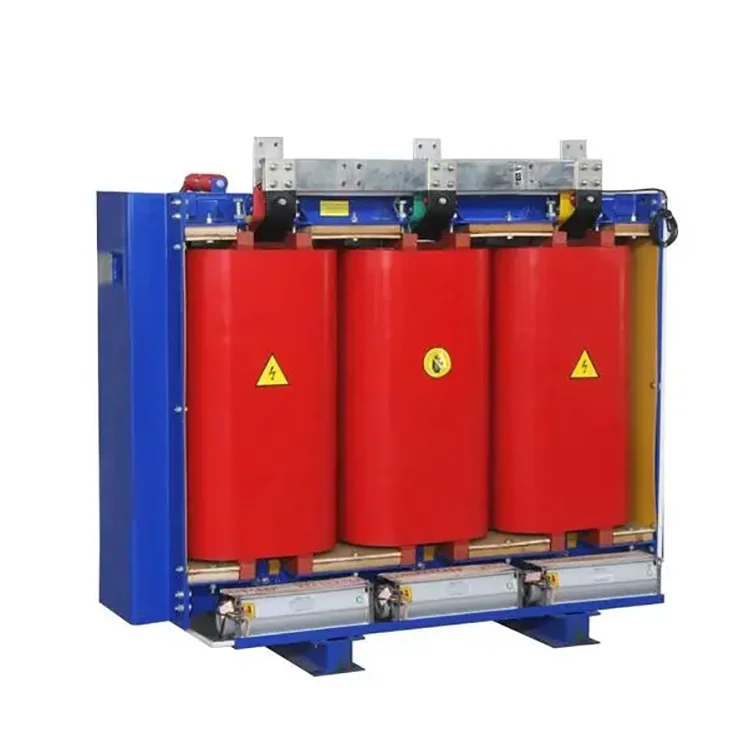

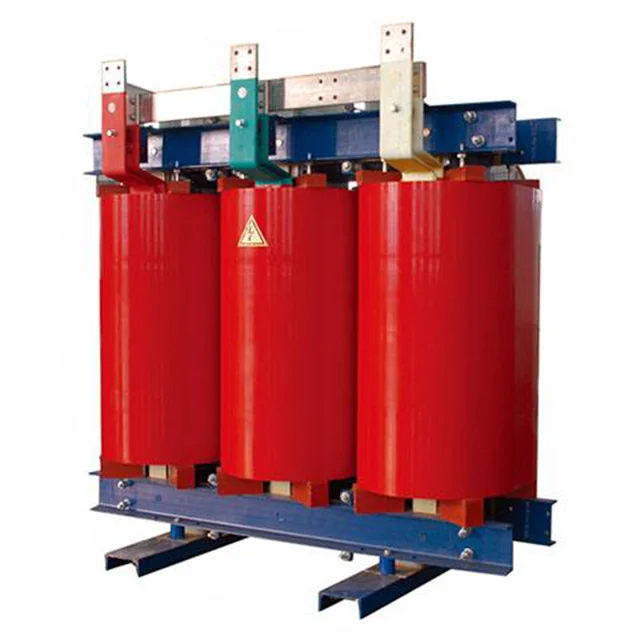

SCB9 1600 KVA 10kV droge stroomtransformator

In moderne stroomdistributienetwerken is het selecteren van de juiste transformator van cruciaal belang voor de veiligheid, efficiëntie en betrouwbaarheid op lange termijn. Voor commerciële complexen, industriële installaties en hoge gebouwen is de SCB9 1600 kVA 10 kV droge stroomtransformator een industriestandaard geworden. Bij Wenzhou Xifa Electrical Equipment Co., Ltd. zijn we gespecialiseerd in de productie van hoogwaardige, droge stroomtransformatoren die voldoen aan de strenge eisen van de hedendaagse elektriciteitsnetten. Deze transformator is ontworpen voor binneninstallaties waar brandveiligheid en milieureinheid het belangrijkst zijn. In tegenstelling tot olie-ondergedompelde transformatoren bevat de SCB9 1600 kVA 10 kV droge vermogenstransformator geen koelolie, waardoor het risico op lekkage, brand of explosie wordt geëlimineerd.

Stuur onderzoek

Productomschrijving

Het werkingsprincipe van een SCB9 1600 kVA 10 kV droge vermogenstransformator is gebaseerd op de wet van elektromagnetische inductie. Wanneer er een wisselstroom door de primaire wikkeling van de transformator vloeit, ontstaat er een wisselend magnetisch veld in de ijzeren kern. Volgens de wet van Faraday van elektromagnetische inductie induceert dit veranderende magnetische veld een elektromotorische kracht (EMF) in de secundaire wikkeling, waardoor een spanningsconversie plaatsvindt. Specifiek:

Primaire wikkelingsstroom genereert een magnetisch veld: Terwijl de stroom door de primaire wikkeling vloeit, produceert deze een magnetisch wisselveld, dat een magnetische flux in de ijzeren kern creëert.

Magnetische flux induceert spanning in de secundaire wikkeling: Deze magnetische flux wordt via de ijzeren kern overgebracht naar de secundaire wikkeling, waardoor een elektromotorische kracht in de secundaire wikkeling ontstaat, die op zijn beurt een uitgangsspanning produceert.

Spanningsconversie: Door de windingsverhouding tussen de primaire en secundaire wikkelingen aan te passen, kunnen verschillende spanningsconversies worden bereikt. In een droge vermogenstransformator van het SCB9 1600 kVA 10kV-type ligt de windingsverhouding vast. De ontwerper zal een geschikte windingsverhouding bepalen op basis van de capaciteit en de primaire spanning.

Warmtedissipatieprincipe: Omdat de SCB9 1600 kVA 10 kV droge stroomtransformator geen olie als koelmedium gebruikt, zijn ze afhankelijk van luchtcirculatie om de warmte van de wikkelingen en de ijzeren kern af te voeren. Om deze reden zijn SCB9 1600 kVA 10 kV droge stroomtransformatoren over het algemeen ontworpen met ventilatieopeningen en koelvinnen, waardoor warmteafvoer via natuurlijke luchtconvectie mogelijk is.

Scb9 1600 Kva 10kv Dry Type Power Transformer

Productparameters:

Naam	SCB9 1600 kVA 10 kV droge voedingstransformator
Nominaal vermogen	1600 kva
Primaire spanning	10KV
Secundaire spanning	0,4/0,415 kV
Isolatie materiaal	Giethars
Vectorgroep	Dyn11 Yyn0
Nullastverlies (P0)	1200±15%
Belastingsverlies (Pk) @ 120°C	6200±15%
Impedantiespanning (VK)	4%
Isolatieklasse	KLASSE F of H
Koelmethode	ONAF ONAF
Gedeeltelijke ontlading	Minder dan 10st
behuizing	Met (IP20, koudgewalst staal of roestvrij staal)/zonder

Product-na-verkoopservice

In de 20 jaar ervaring met de productie van transformatoren bij Wenzhou Xifa Electrical Equipment Co., Ltd. hebben we geen enkel after-sales geval gehad dat werd veroorzaakt door kwaliteitsproblemen. Zolang de transformator onder normale belastingsomstandigheden werkt, is de levensduur 25 tot 30 jaar

Op voorwaarde dat er geen langdurige overbelasting is, heeft onze SCB9 1600 kVA 10 kV droge stroomtransformator een garantieperiode van 2 jaar. Als er zich een abnormale situatie voordoet met de transformator, zijn onze technici ook 24/7 beschikbaar om online begeleidingsdiensten te bieden.
