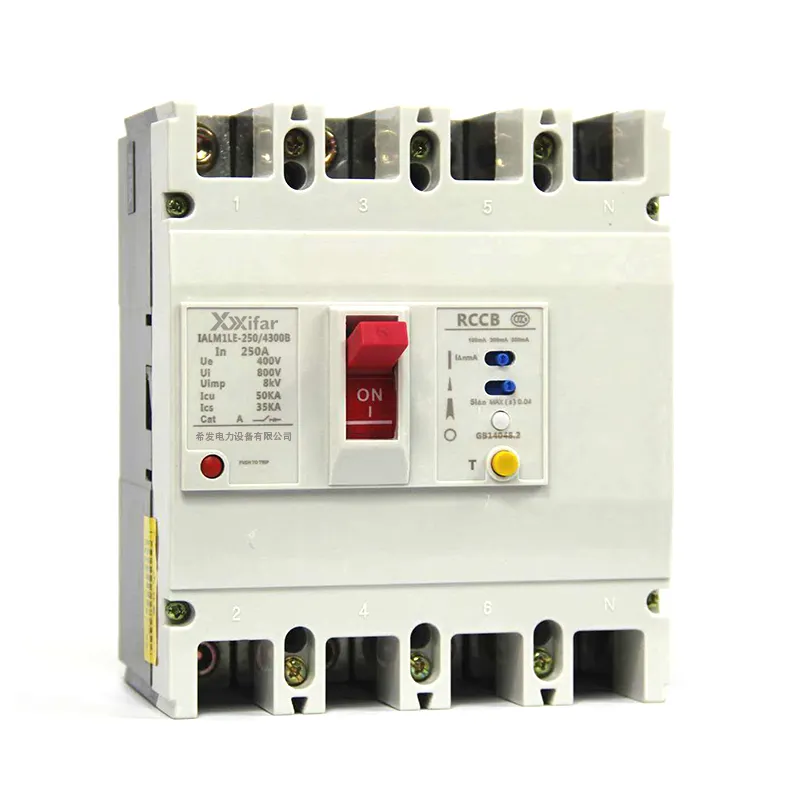

2p 100a Tpn Mccb met Rcd-beveiliging

2p 100a tpn mccb met aardlekbeveiliging bespeelt normaal gesproken de inkomende stroomonderbreker in een verdeelkast, dichtbij elektrische apparatuur. Wenzhou Xifa Electric Power Equipment Co., Ltd beschikt over volwassen productiecapaciteiten in de productie van 2p-, TP- en TPN 100a mccb met RCD-beveiligingseenheid. Wenzhou Xifa Equipment zou binnen één week meer dan 1000 dozen 2p 100a tpn mccb met RCD-bescherming kunnen produceren en leveren. Het bedrijf beschikt over een ISO-systeemcertificering en CE-certificering voor 2p 100a tpn mccb met aardlekbeveiliging, waarvan de producten dienen voor fotovoltaïsche zonne-energie, energieopslag, industriële productie en energiedistributie in gebouwen.

Stuur onderzoek

Productomschrijving

2p 100a tpn mccb met aardlekbeveiliging is een 100A 2-polige of vierpolige stroomonderbreker met aardlekschakelaar. Het zou de onbalans van de werkstroom kunnen detecteren om de stroomvoorziening binnen milliseconden af te sluiten wanneer het oppervlak van de elektrische apparatuur wordt geëlektrificeerd.

De 2p 100a mccb met aardlekbeveiliging wordt op grote schaal toegepast op enkelfasige elektriciteit, zoals residentiële en commerciële circuits, verlichtingscircuits en elektriciteit met een kleine capaciteit. Bovendien betekent de 2p één pool voor stroomvoerende draad en een andere voor neutrale draad.

De TPN mccb met aardlekbeveiliging werkt op een driefasig vierdraadssysteem. Het is duidelijk dat het is ontworpen voor industriële systemen, de uitgangszijde van de fotovoltaïsche omvormer en andere zware belastingen. Vergelijk met 3P mccb, de TPN mccb met aardlekschakelaar zou de neutrale lijn kunnen afsluiten met een driefasige live-lijn om een veiligere werkomgeving te bieden.

2p 100a Tpn Mccb With Rcd Protection

2p 100a tpn mccb met aardlekbeveiligingsparameter:

Nominale stroom (A)	100 A
Nominale werkspanning Ue (V)	400V (driefasig), 230V (eenfasig)
Nominale isolatie Spanning Ui (V)	1000V
Kortsluitvermogen bij kortsluiting Icu	35kA/50kA
Lekbedrijfsstroom IΔn	30mA (persoonlijke bescherming) 100mA (vuurvast) 300mA (systeembeveiliging)
Actie tijd	≤300 ms/≤30 ms
Onderspanning Bedrijfsspanning (V)	165 ± 5% voor één fase
Overspanning Bedrijfsspanning (V)	275 ± 5% voor één fase
Fase-uitval Bedrijfsspanning (V)	Standaard 120 ± 5%

2p 100a Tpn Mccb With Rcd Protection

Productmodus	Pool	Dimensie
Productmodus	Pool	L	L1	L2	W	W1	W2	H	H1
M1-63L	2	136	85	117	55	14	25	89	65
	3	136	85	117	78	14	25	89	65
	4	136	86	117	102	14	25	89	65
M1-63M	3	136	85	117	78	14	25	98	74
M1-63M	4	136	86	117	102	14	25	98	74
M1-125L	2	150	88.5	133.5	63	18	30.5	88.5	62
	3	150	88.5	133.5	92	18	30.5	88.5	62
	4	150	88.5	133.5	122	18	30.5	88.5	62
M1-125M	3	150	88.5	133.5	92	17	30.5	105	79
M1-125M	4	150	88.5	133.5	122	17	30.5	105	79
M1-250L	2	165	102	144	74	23	35.5	110	81
	3	165	102	144	107	23	35.5	110	81
	4	165	102	144	142	23	35.5	110	81
M1-250M	3	165	102	144	107	23	35.5	126	99
M1-250M	4	165	102	144	142	23	35.5	126	99
M1-400	3	257	174	225	150	30	48	153	98
M1-400	4	257	174	225	198	30	48	153	98
M1-630	3	270	185	237	180	44	58	160	104
M1-630	4	270	185	237	240	44	58	160	104
M1-800	3	280	205	243	210	46	70.5	155	110
M1-800	4	280	205	243	280	46	70.5	155	110
M1-1250	3	470	265	330	210	46	70	191	137
M1-1250	4	470	265	330	280	46	70	191	137
M1-1600	3	470	265	330	280	46	70	191	137

2p 100a tpn mccb met RCD-beveiliging Veelgestelde vragen:

Vraag 1: Wat betekent “100A MCCB met RCD-beveiliging”?

Het verwijst naar een stroomonderbreker met gegoten behuizing met een vermogen van 100 A die standaard overstroom- en kortsluitbeveiliging combineert met een aardlekschakelaar. Simpel gezegd beschermt het tegen kortsluiting, overbelasting en aardlekfouten.

Vraag 2: Wat is het verschil tussen 2P en TPN in MCCB met aardlekschakelaarbeveiliging?

Een 2P MCCB is ontworpen voor enkelfasige systemen, waarbij hij fase en neutraal schakelt.

TPN wordt gebruikt in driefasige vierdraadssystemen, waarbij alle drie de fasen en de nulleider kunnen worden geïsoleerd. De keuze hangt af van het type stroomverdeelsysteem.

Vraag 3: Wat is het voordeel van aardlekschakelaarbescherming in een 100A MCCB?

De RCD-functie detecteert lekstroom naar de aarde en ontkoppelt het circuit binnen milliseconden. Het biedt extra veiligheid tegen elektrische schokken en vermindert het risico op elektrische branden veroorzaakt door isolatiefouten of aardfouten.
