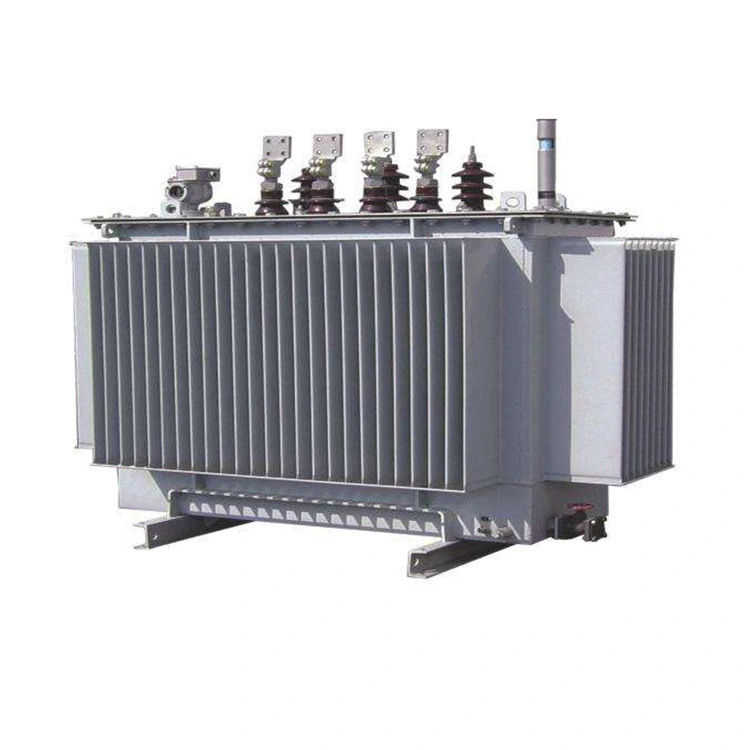

33kv 2,5 Mva olie-ondergedompelde amorfe legeringskerntransformator

Om te voldoen aan de vraag van gebruikers naar elektriciteit van hoge kwaliteit en met weinig verlies, heeft Wenzhou XiFa Electric Power Equipment Co., Ltd een 33kv 2,5 mva olie-ondergedompelde amorfe legeringskerntransformator geproduceerd en vervaardigd. Het is gemaakt van groen en energiebesparend amorf legeringsmateriaal. Bij gebruik onder lichte of onbelaste toestand gedurende een langere periode zijn de jaarlijkse besparingen op de elektriciteitskosten aanzienlijk. Meestal kunnen de hogere aanschafkosten binnen 3 tot 5 jaar worden terugverdiend door de elektriciteitsbesparing.

Stuur onderzoek

Productomschrijving

De kern van een 33kV 2,5 mva olie-ondergedompelde kerntransformator van amorfe legering wordt gemaakt door gesloten luswikkeling van op ijzer gebaseerde amorfe legeringsstrips. De geïntegreerde structuur zonder gelamineerde luchtspleten vermindert de hysteresis- en wervelstroomverliezen aanzienlijk. Vergeleken met traditionele siliciumstalen kernen wordt het nullastverlies aanzienlijk verminderd. De kernkolom en het juk zijn met elkaar verbonden door epoxyglaslijm, waardoor de algehele stijfheid sterker wordt en trillingen en geluid effectief worden onderdrukt.

De 33 kv 2,5 mva olie-ondergedompelde kerntransformator van amorfe legering maakt gebruik van zeer zuivere koperen geleiders en wordt gecombineerd met een meerlaags isolatiecoatingproces dat geschikt is voor hoogspanningsomstandigheden. Gecombineerd met de verbeterde spiraalvormige en doorlopende wikkelstructuur verdeelt het het elektrische veld van de wikkeling gelijkmatig, wat de isolatietolerantie en weerstand tegen vervorming verbetert. De hoogspanningszijde van de 33 kv 2,5 mva olie-ondergedompelde kerntransformator van amorfe legering is uitgerust met ± 2 x 2,5% geen excitatiespanningsregeltoestellen, die zich nauwkeurig kunnen aanpassen aan de regelvereisten van netspanningsschommelingen.

Het kastlichaam wordt gevormd door integraal lassen van gegolfde staalplaten. Door te vertrouwen op de adaptieve warmtewisselingsstructuur van de gegolfde schaal, kan het een efficiënte natuurlijke circulatiekoeling van isolerende olie bereiken zonder de noodzaak van een extern warmteafvoerapparaat, geschikt voor continu gebruik op lange termijn. De 33kV 2,5 mva olie-ondergedompelde amorfe legeringskerntransformator is gevuld met milieuvriendelijke minerale isolatieolie in overeenstemming met de IEC 296-normen, die uitstekende thermische geleidbaarheid en isolatieprestaties combineert, waardoor interne onder spanning staande componenten effectief worden geïsoleerd en risico's op isolatie-doorbraak worden vermeden.

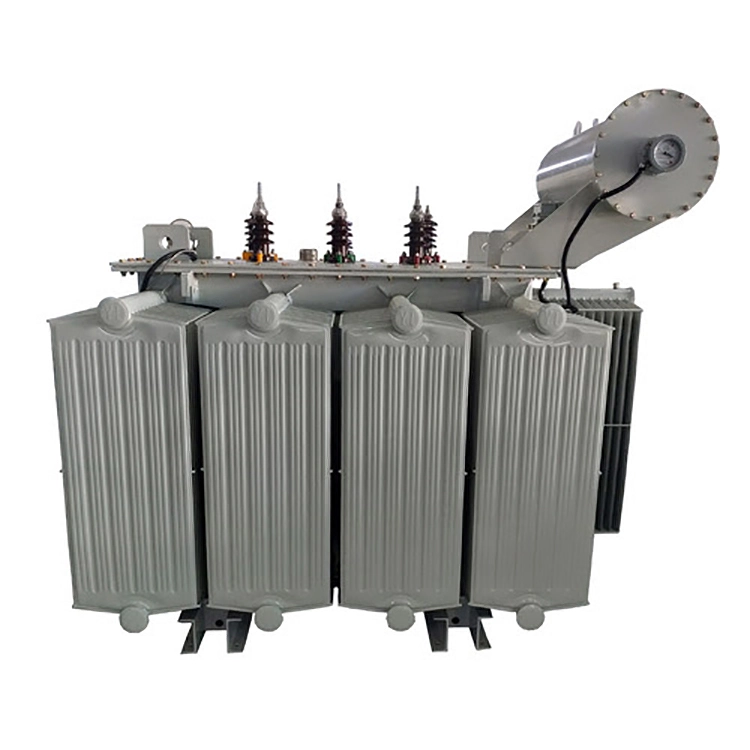

33kv 2 5 Mva Oil Immersed Amorphous Alloy Core Transformer

Technische parameter:

Productnaam	33kv 2,5 mva olie-ondergedompelde kerntransformator van amorfe legering
Nominale frequentie	50 Hz / 60 Hz (aanpasbaar)
Hoogspanning (HV)	33 kV
HV-tapbereik	±2×2,5% of ±5%
Laagspanning (LV)	0,4 kV (400 V); Aangepast: 415V, 433V, 480V
Verbindingsgroep	Dyn11 (standaard); Yyn0 optioneel
Koeltype	ONAN
Isolatieklasse	Klasse A
Isolatieniveau	HV: LI170AC70 / LV: LI10AC3
P0	≤ 1080 W
Pk@75℃	≤ 16800 W
Kortsluitimpedantie	6,5%; Optioneel: 6% / 7% / 8%
Geen belastingsstroom	≤ 0,45%

Belangrijkste kenmerken:

1. Ultra-energiebesparend: door gebruik te maken van amorfe legeringskernen wordt het nullastverlies met ongeveer 70% tot 80% verminderd in vergelijking met traditionele S9/S11-type siliciumstaalplaattransformatoren. De 33kv 2,5 mva olie-ondergedompelde kerntransformator van amorfe legering is bijzonder geschikt voor langdurig gebruik in landelijke elektriciteitsnetten en industrieën waar de belasting niet altijd op volle capaciteit is.

2. Volledig afgedicht, onderhoudsvrij: de olietank heeft een volledig afgedichte structuur om te voorkomen dat olie in contact komt met lucht, waardoor wordt voorkomen dat isolatieolie vochtig wordt en veroudert. 33kv 2,5 mva olie-ondergedompelde kerntransformator van amorfe legering kan een onderhoudsvrije levensduur van 50 jaar bereiken en is geschikt voor zware buitenomgevingen.

3. Hoge betrouwbaarheid: de laagspanningswikkeling is gewikkeld met koperfolie, terwijl de hoogspanningswikkeling is gewikkeld met koperdraad. Met een sterke kortsluitvastheid en weerstand tegen blikseminslag is de structuur compact,
