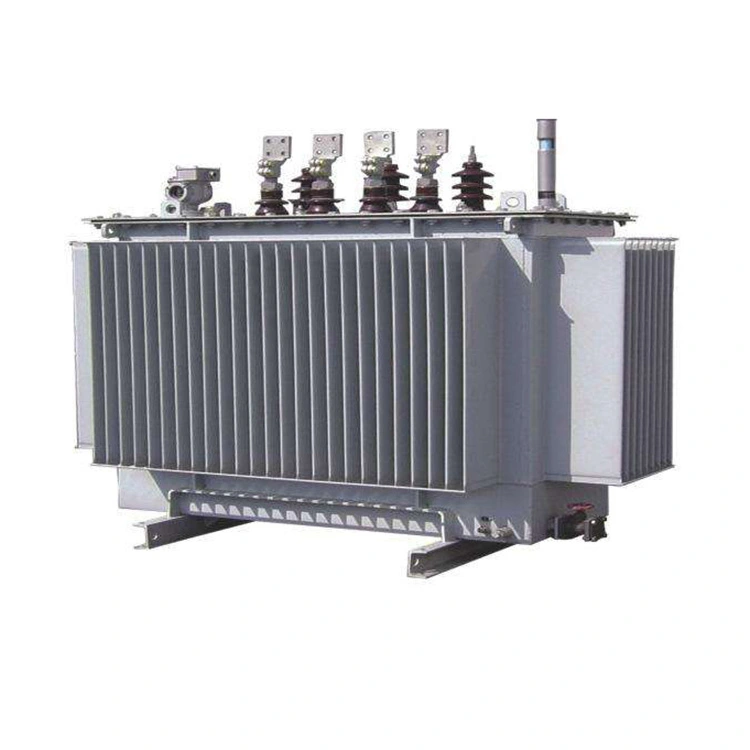

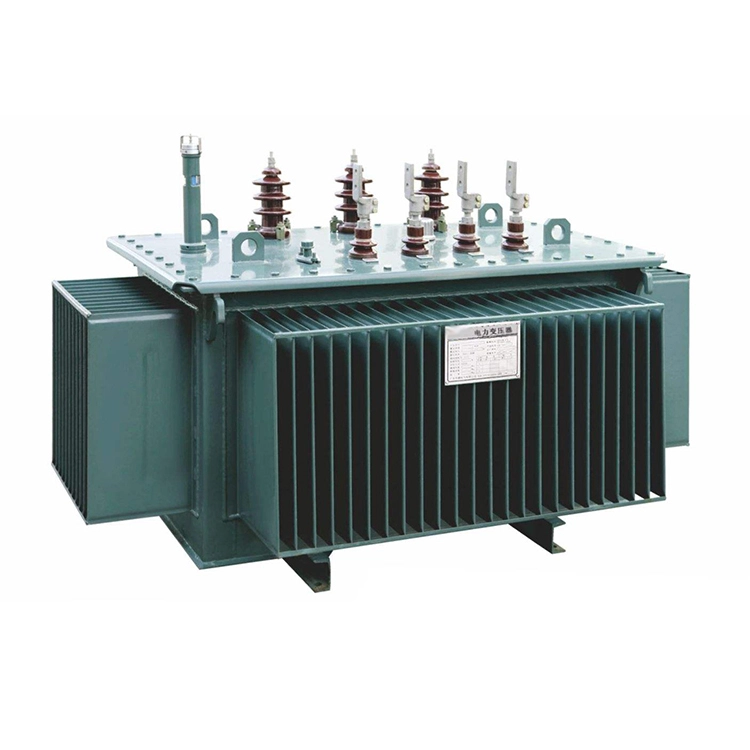

800kva amorfe legeringsolie-ondergedompelde transformator

De in olie ondergedompelde transformator van 800 kva is gemaakt van een nieuw type energiebesparend materiaal. Het kernmateriaal is gemaakt van een amorfe legering, met een hoge magnetische permeabiliteit en een extreem laag hysteresisverlies, wat de energie-efficiëntie bij nullast aanzienlijk kan verbeteren en voldoet aan de GB/T 20052- of IEC 60076-normen. En de koelmethode is ondergedompeld in olie.

De afgedichte structuur van de 800kva amorfe legeringsolie-ondergedompelde transformator is bevorderlijk voor vochtbestendig en corrosiebestendig, geschikt voor buiten- of binnenstations, met een hoogte van ≤1000m en een omgevingstemperatuurstijging van ≤55K.

Het grootste voordeel van deze 800 kva, in olie ondergedompelde transformator van een amorfe legering, ligt in het extreem lage nullastverlies. Deze transformator heeft een vermogen van ongeveer 300–450 W (vergeleken met siliciumstaalplaat, dat is ongeveer 1000–1500 W), wat 60 tot 75% lager is dan traditionele siliciumstaalplaattransformatoren. Tegelijkertijd heeft het een laag geluidsniveau (≤55 tot 60 dB), een sterk overbelastingsvermogen, een lange levensduur en kan het doorgaans 25 tot 30 jaar worden gebruikt. De kosten zijn echter hoger (ongeveer 20% tot 40% duurder dan transformatoren met dezelfde specificatie met siliciumstaalplaten).

Daarom is een in olie ondergedompelde transformator van een amorfe legering van 800 kva geschikt voor industriële, commerciële of stroomdistributiescenario's met hoge energie-efficiëntie-eisen.

Technische parameter:

Vraag: Waarom is het nullastverlies van de 800 kva amorfe legeringsolie-ondergedompelde transformator aanzienlijk lager dan dat van de transformator met dezelfde capaciteit gemaakt van siliciumstaalplaten?

A: Ten eerste is de dikte van de strip van amorfe legering slechts 20 tot 30 µm, wat ongeveer een tiende is van de dikte van conventionele siliciumstaalplaten (230 tot 350 µm). Volgens de relatie dat het wervelstroomverlies evenredig is met het kwadraat van de dikte, wordt het wervelstroomverlies in de 800 kVA-kern aanzienlijk verminderd. Tegelijkertijd is de soortelijke weerstand van de amorfe legering ongeveer 2,5 keer hoger dan die van siliciumstaalplaten, waardoor het circulatiestroomverlies dat tussen de lagen wordt geïnduceerd wanneer de magnetische flux verandert, verder wordt verzwakt.

Ten tweede is de hysteresislus smal en is de coërciviteit laag. De amorfe legering heeft een amorfe structuur zonder korrelgrensdefecten, en de weerstand tegen het omdraaien van het magnetische domein is klein. De coërciviteit bedraagt ​​slechts 1/3 tot 1/5 van die van siliciumstaalplaten. Dit vermindert aanzienlijk de energie die nodig is voor elke magnetisatiecyclus en vermindert het hysteresisverlies aanzienlijk.

Ten derde is het ontwerp van de werkende magnetische fluxdichtheid relatief laag. Voor een in olie ondergedompelde transformator van een amorfe legering van 800 kva wordt de nominale magnetische fluxdichtheid doorgaans ingesteld op 1,35 tot 1,45 T, wat lager is dan de 1,65 tot 1,75 T van siliciumstaalplaten. Omdat ijzerverlies evenredig is met het kwadraat of een hoger vermogen van de magnetische fluxdichtheid, kan het op de juiste manier verminderen van de magnetische fluxdichtheid leiden tot een aanzienlijke afname van het massaverlies per eenheid.

Op basis van de bovenstaande mechanismen bedraagt ​​het nullastverlies van een in olie ondergedompelde transformator van 800 kva in het algemeen slechts 30% tot 40% van dat van een transformator met dezelfde capaciteit met siliciumstaalplaten van S13- of S14-kwaliteit. Het is met name geschikt voor stroomdistributiescenario's waarbij de apparatuur zich vaak in lichte belasting of standby-omstandigheden bevindt.
