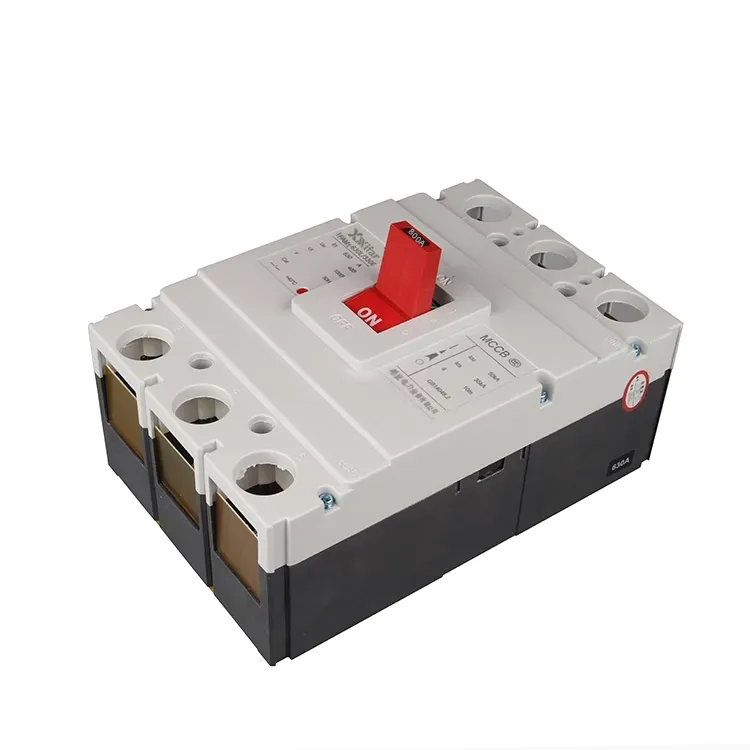

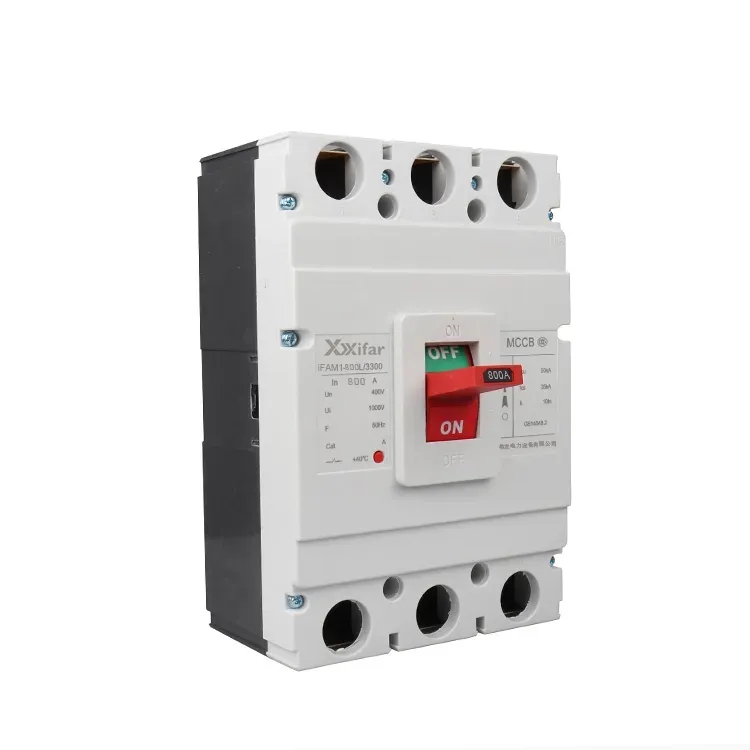

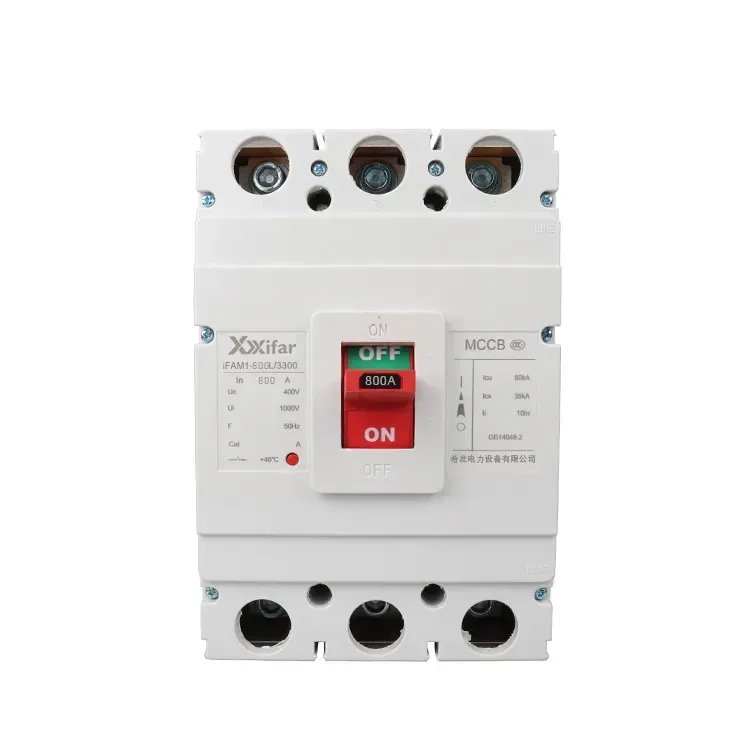

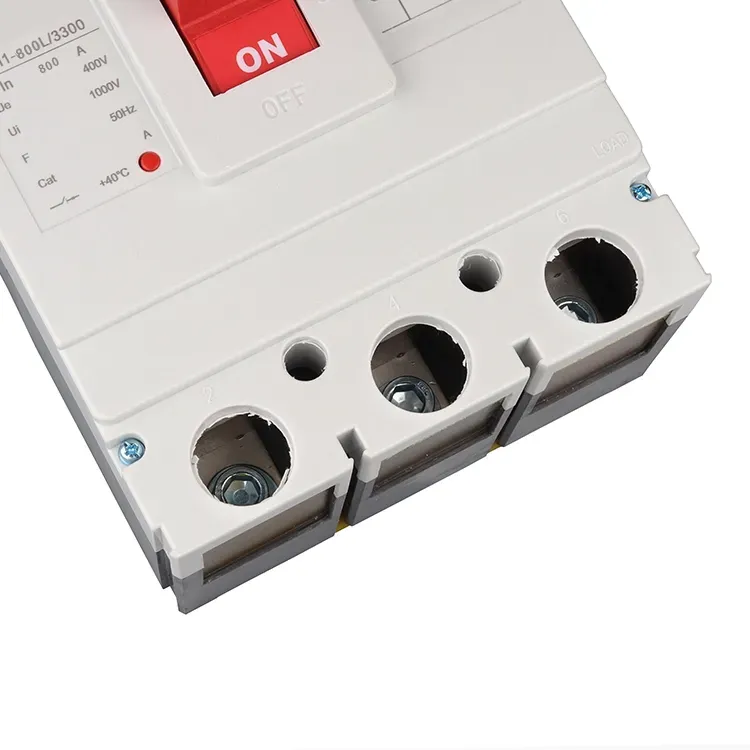

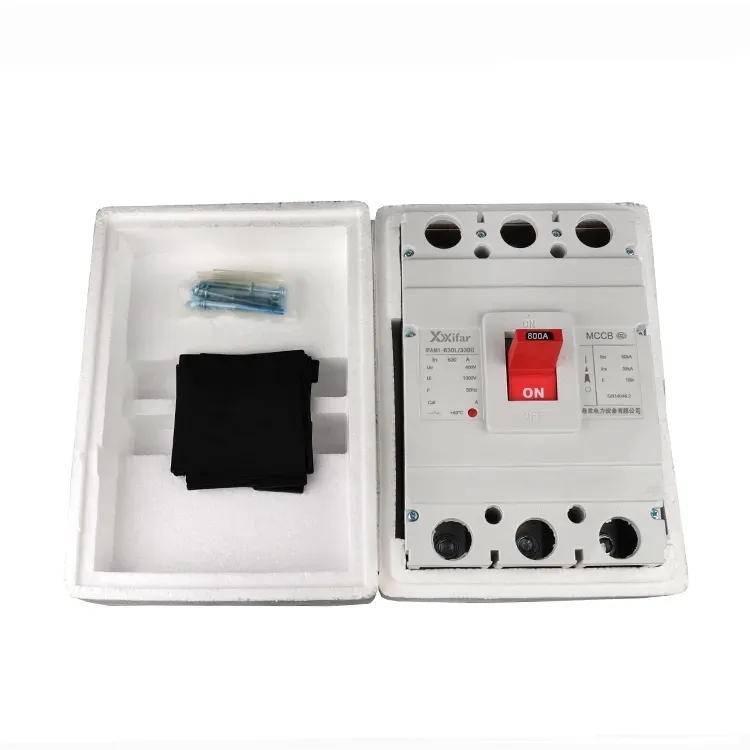

400v 800a gegoten stroomonderbreker met geïsoleerde behuizing

Een 400v 800a gegoten stroomonderbreker met geïsoleerde behuizing MCCB is een type laagspanningsstroomonderbreker met een gegoten isolerende behuizing met luchtisolatie. Het wordt veel gebruikt in stroomdistributiesystemen om normale stromen en foutstromen binnen het nominale bereik te onderbreken of te isoleren, wat de veiligheid van elektrische leidingen en apparatuur garandeert. De interne structuur van een 400V 800A stroomonderbreker met geïsoleerde behuizing MCCB omvat doorgaans bewegende en vaste contacten, een bedieningsmechanisme en uitschakeleenheden zoals thermische en magnetische ontgrendelingen. Deze componenten zorgen ervoor dat de 400V 800A stroomonderbreker met gegoten geïsoleerde behuizing zowel lange vertraging als onmiddellijke bescherming biedt. Reguliere uitschakeltypes van een 400V 800A-stroomonderbreker met gegoten geïsoleerde behuizing omvatten alleen magnetische, thermisch-magnetische en elektronische ontgrendelingen.

Definitie van stroomonderbreker met gegoten geïsoleerde behuizing

Een 400v 800a stroomonderbreker met geïsoleerde behuizing MCCB wordt geplaatst tussen miniatuurstroomonderbrekers, ook wel MCB's genoemd, en luchtstroomonderbrekers, die ACB's worden genoemd, in termen van capaciteit en toepassing. Een stroomonderbreker met gegoten geïsoleerde behuizing van 400 V dekt doorgaans een stroombereik van 10 A tot 1600 A. Met thermische magnetische of elektronische uitschakeleenheden in een gegoten behuizing, is hij geschikt voor bescherming en controle op verschillende niveaus van een laagspanningsdistributiesysteem.

Gegoten stroomonderbreker met geïsoleerde behuizing Functioneel en kenmerken

Thermische magnetische uitschakeleenheden combineren een bimetaalelement voor overbelastingsbeveiliging met een magnetisch mechanisme voor kortsluitbeveiliging. Elektronische uitschakeleenheden maken daarentegen een nauwkeurigere aanpassing van de beveiligingsinstellingen mogelijk, doorgaans binnen een tolerantiebereik van 10% tot 20%. Ze zijn vooral nuttig in motorcircuits waar de MCCB-stroomonderbreker met gegoten geïsoleerde behuizing van 400 V en 800 A hoge inschakelstromen moet doorstaan, waarbij de magnetische opnameniveaus vaak boven tien keer de nominale stroom worden ingesteld.

Gegoten stroomonderbreker met geïsoleerde behuizing Toepassingen

Een 400V 800A stroomonderbreker met geïsoleerde behuizing MCCB's kunnen worden gebruikt als feeders in primaire, secundaire of tertiaire distributiesystemen, en zijn ook geschikt als inkomende onderbrekers op secundair en tertiair niveau. Hun uiteindelijke uitschakelvermogen bij kortsluiting, doorgaans variërend van 36 kA tot 120 kA, is aanzienlijk hoger dan dat van miniatuurstroomonderbrekers, die doorgaans tussen 6 kA en 10 kA liggen.

Gegoten stroomonderbreker met geïsoleerde behuizing Selectieoverwegingen

Belangrijke factoren bij het selecteren van een MCCB zijn onder meer de framegrootte en nominale stroom, zoals 100A of 250A, de instellingen van de uitschakeleenheid, zoals Ir = 1,2 In of 5 In, het uitschakelvermogen en de vereiste uitschakelcurvekarakteristieken, zoals lange en korte tijdvertragingsfuncties.

Gegoten stroomonderbreker met geïsoleerde behuizing Technische vergelijking

Thermisch-magnetische 400V 800A-stroomonderbrekers met geïsoleerde behuizing hebben een relatief eenvoudige structuur, maar een lagere nauwkeurigheid, met toleranties van ongeveer ±20%. Elektronische uitschakeleenheden, vaak gebaseerd op Rogowski-spoeldetectie, bieden verbeterde nauwkeurigheid en temperatuurcompensatie, waardoor 400V 800A stroomonderbrekers met gegoten geïsoleerde behuizing beter geschikt zijn voor kritische circuits of toepassingen die selectieve coördinatie vereisen.

400v 800a gegoten geïsoleerde stroomonderbrekerparameter:
