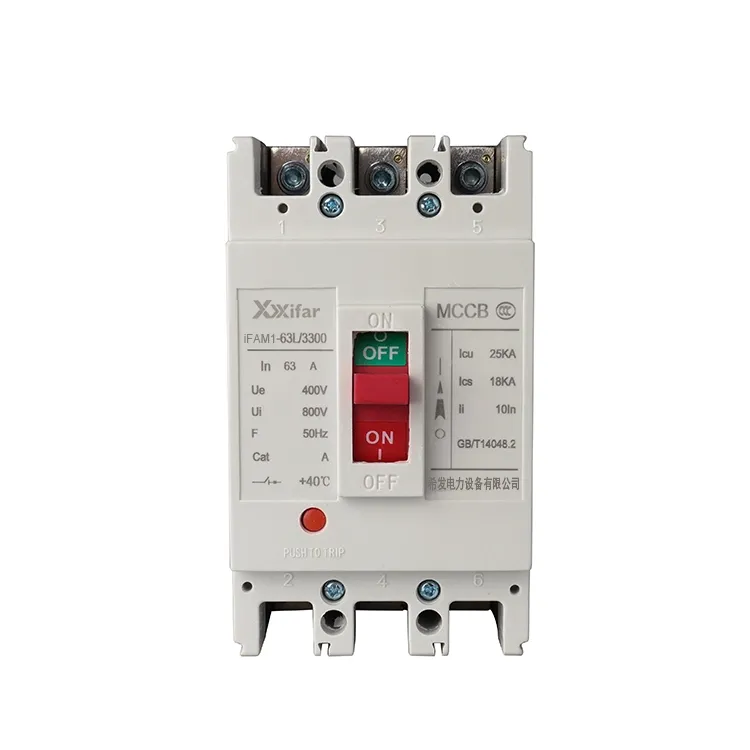

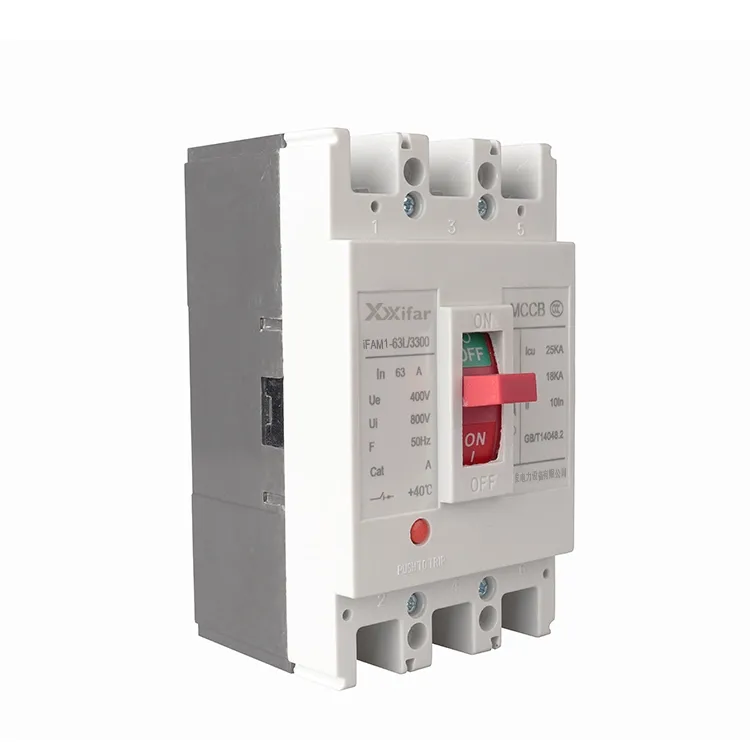

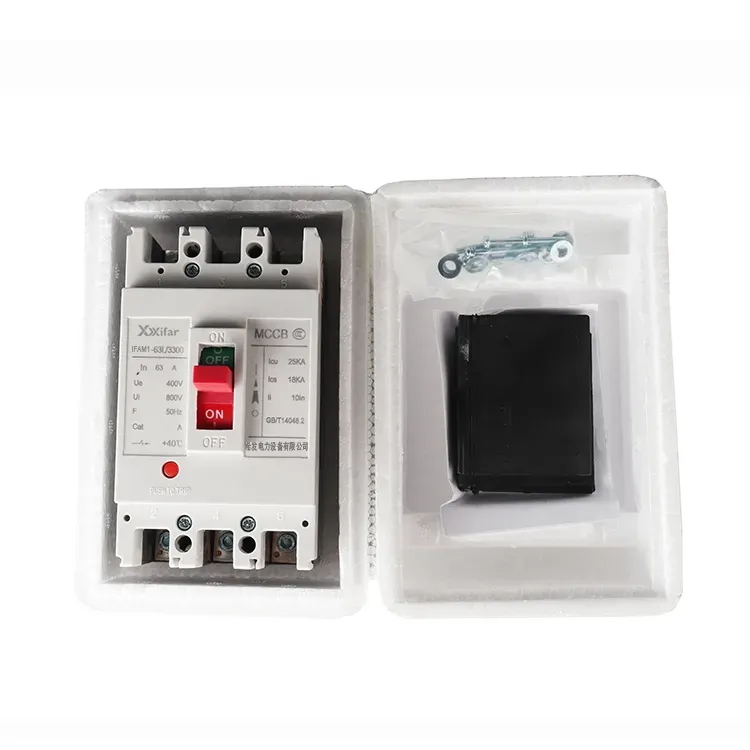

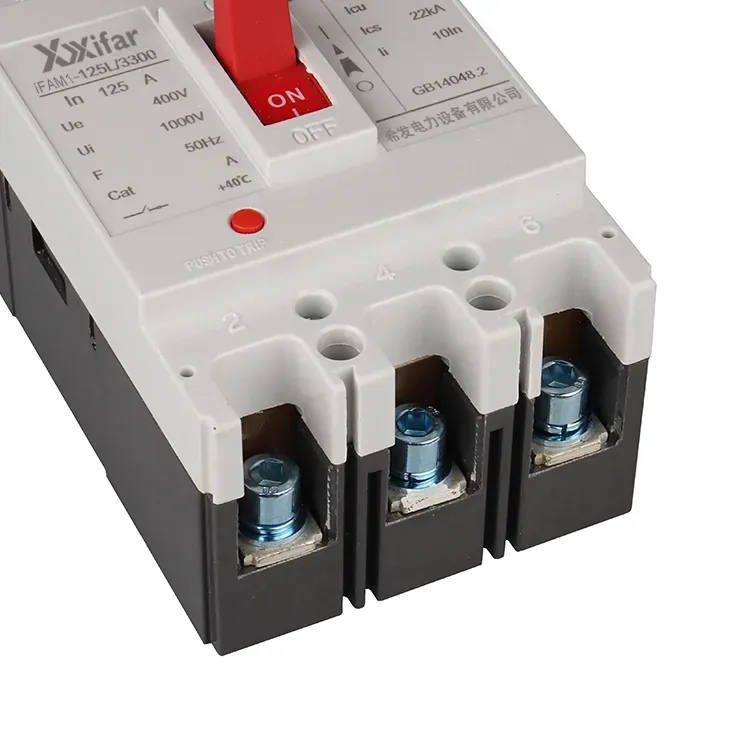

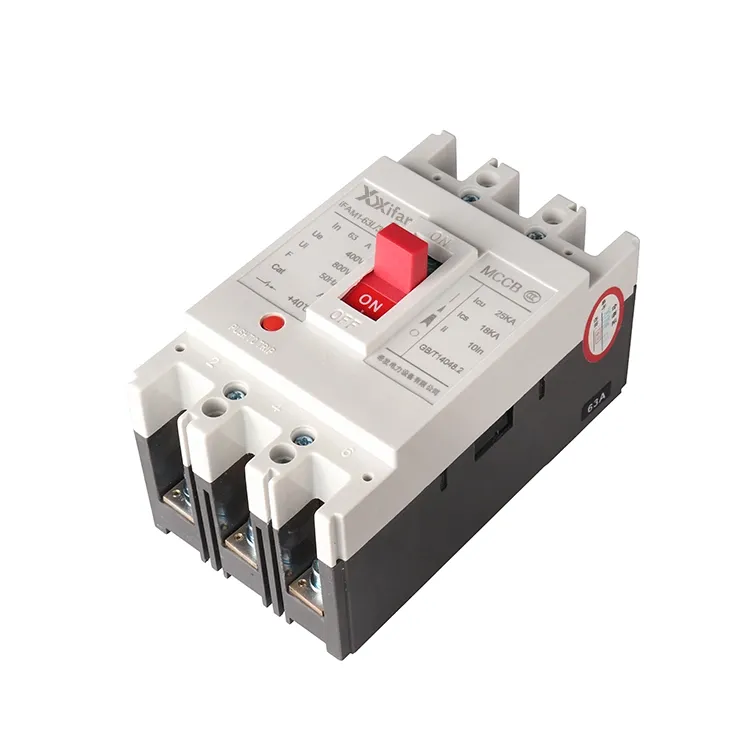

63a 3p stroomonderbreker met gegoten behuizing

Werkingsprincipes van 63a 3p stroomonderbrekers met gegoten behuizing

(1) Stroomdetectie en onderbreking

In de 63a 3p-stroomonderbreker met gegoten behuizing bewaakt een sensorelement de stroom die door het circuit vloeit. Wanneer de stroom boven een vooraf ingesteld niveau stijgt, genereert deze een magnetische kracht die het uitschakelmechanisme in werking stelt. Het zorgt ervoor dat de contacten snel openen en het circuit onderbreken, gebaseerd op het principe van elektromagnetische actie.

(2) Thermische beveiliging

Bij overbelasting wordt het thermische element van een 63a 3p stroomonderbreker met gegoten behuizing warm. Een bimetaalstrip buigt naarmate de temperatuur stijgt, waardoor het uitschakelmechanisme wordt vrijgegeven en het hoofdcircuit wordt uitgeschakeld. Dit voorkomt oververhitting en vermindert het risico op brand veroorzaakt door langdurige overstroom.

(3) Onderspanning en shunt-uitschakeling

Wanneer de voedingsspanning onder een bepaald niveau daalt, valt het anker in de onderspanningsafschakelspoel uit, waardoor het uitschakelmechanisme wordt geactiveerd en het circuit wordt geopend. Wanneer het shunt-uitschakelapparaat wordt bekrachtigd, trekt het anker bovendien in en activeert ook hetzelfde uitschakelmechanisme, waardoor het hoofdcircuit wordt losgekoppeld.

Belangrijkste functies van 63a 3p-stroomonderbrekers met gegoten behuizing

(1) Kortsluitbeveiliging

Bij kortsluiting loopt de stroom sterk op tot een zeer hoge waarde. De 63a 3p-stroomonderbreker met gegoten behuizing reageert vrijwel onmiddellijk, waardoor het circuit wordt geopend om apparatuur te beschermen tegen ernstige elektrische spanning.

(2) Beveiliging tegen overbelasting

Als de belastingsstroom gedurende een bepaalde periode de nominale waarde overschrijdt, wordt de 63a 3p gegoten stroomonderbreker automatisch geactiveerd. Het helpt oververhitting en schade aan bedrading en aangesloten apparatuur te voorkomen.

(3) Automatische ontkoppeling

Wanneer er zich een fout voordoet, kan de 63a 3p-stroomonderbreker de stroomtoevoer afsluiten zonder handmatige tussenkomst. Bovendien speelt de functie een belangrijke rol bij het beveiligen van zowel apparatuur als personeel binnen het elektrische systeem.

63a 3p gegoten stroomonderbreker Parameter:

Het verschil tussen een 63a 3p gegoten stroomonderbreker en miniatuurstroomonderbrekers

1. Kortsluitvermogen:

Er is een duidelijk verschil in de mogelijkheid tot storingsonderbreking. 63a 3p stroomonderbrekers met gegoten behuizing bieden doorgaans een ultiem uitschakelvermogen van ongeveer 36 kA tot 120 kA bij 400 V, terwijl 63a 3p miniatuurstroomonderbrekers gewoonlijk een vermogen hebben van 6 kA tot 10 kA.

2. Aanpasbaarheid van beveiligingskenmerken:

Met een 63a 3p MCCB kan de overbelastings- en kortsluitbeveiliging onafhankelijk worden ingesteld en kunnen de uitschakelwaarden handmatig worden aangepast. Elektronische uitschakeleenheden kunnen zelfs meertrapsbeveiliging bieden. Een 63a 3p MCB heeft daarentegen vaste beveiligingskenmerken, die gebruik maken van een gecombineerd thermisch magnetisch mechanisme met standaard B-, C- of D-curven die niet kunnen worden aangepast.

3. Installatie en mechanische sterkte:

63a 3p-stroomonderbrekers met gegoten behuizing worden doorgaans gemonteerd met bouten om een ​​veiligere verbinding te garanderen. Het maakt ze geschikt voor toepassingen met hogere stroomsterktes en omgevingen met trillingen. 63a 3p MCB's zijn daarentegen ontworpen voor snelle installatie op standaard 35 mm DIN-rails, wat handig is maar minder mechanische robuustheid biedt.

4. Typische toepassingen:

63a 3p MCCB's worden veel gebruikt in industriële stroomdistributiesystemen, motorbeveiliging en voedingscircuits op secundair of tertiair niveau. 63A 3P MCB's zijn echter voornamelijk bedoeld voor eindverdeelcircuits, zoals verlichting en stopcontacten in residentiële of commerciële installaties.
