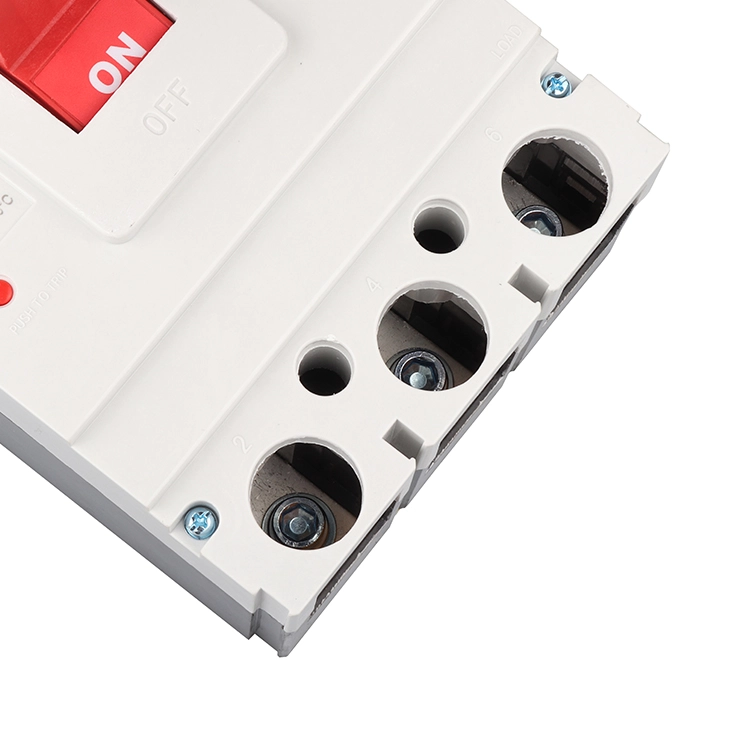

DC 250a 4p stroomonderbreker met gegoten behuizing Mccb in elektrisch

Dc 250a 4p gegoten stroomonderbreker mccb in elektrische structurele componenten:

1. Contactsysteem:

Het contact van een DC 250a 4p gegoten stroomonderbreker mccb-constructie bestaat uit bewegende en vaste contacten gemaakt van legeringen op koperbasis. Het zorgt voor een evenwicht tussen elektrische geleidbaarheid en mechanische duurzaamheid. De contacten van een dc 250a 4p gegoten stroomonderbreker mccb-oppervlakken zijn meestal verzilverd om betere prestaties op het gebied van breekvermogen te bereiken. Onder nominale omstandigheden kan het systeem een ​​mechanische levensduur bereiken van meer dan 20.000 schakelingen.

2. Boogbluskamer:

De boogkamer van een dc 250a 4p gegoten stroomonderbreker mccb is uitgerust met een stapel metalen boogsplitterplaten die de boog in meerdere kleinere bogen verdelen om de boogspanning te verhogen en het uitsterven te versnellen. In modellen met hogere prestaties wordt magnetische uitblaastechnologie toegepast op een DC 250a 4p gegoten stroomonderbreker mccb. De elektromagnetische kracht drijft de boog in de booggoot, waardoor de boog binnen ongeveer 10 ms kan worden uitgedoofd.

3. Bedieningsmechanisme:

een dc 250a 4p gegoten stroomonderbreker mccb is optioneel uitgerust met een handmatige bedieningshendel en een gemotoriseerde driver voor afstandsbediening. Het mechanisme is ontworpen in overeenstemming met IEC 60947-2 om stabiele prestaties te garanderen binnen een omgevingstemperatuurbereik van -20°C tot +40°C.

4. Uitschakelmechanisme:

Het uitschakelsysteem combineert doorgaans thermische en magnetische beveiliging. De thermische uitschakeleenheid maakt gebruik van een bimetaalstrip om overbelastingsbeveiliging te bieden, die een omgekeerde tijdstroomkarakteristiek volgt. De magnetische uitschakeleenheid maakt gebruik van een elektromagnetisch mechanisme met snelle respons. Wanneer de kortsluitstroom de vooraf ingestelde drempel bereikt, kan er binnen ongeveer 5 ms een uitschakeling plaatsvinden.

5. Gegoten isolatiebehuizing

De behuizing van een DC 250a 4p gegoten stroomonderbreker mccb is gemaakt van glasvezelversterkt thermohardend plastic, dat voldoet aan de UL94 V-0 vlamvertragende vereisten. Het ontwerp van een DC 250a 4p-stroomonderbreker met gegoten behuizing mccb voldoet doorgaans aan de IP40-bescherming, die het binnendringen van vaste voorwerpen groter dan 1 mm voorkomt.

dc 250a 4p gegoten stroomonderbreker mccb in elektrische parameter:

Belangrijkste technische parameters van een dc 250a 4p gegoten stroomonderbreker mccb in elektrisch:

1. Nominaal ultiem kortsluitdoorbreekvermogen (Icu):

Icu vertegenwoordigt de maximale kortsluitstroom die de DC 250a 4p-stroomonderbreker onder extreme omstandigheden kan onderbreken. Gangbare waarden van Wenzhou XieFa Electic Power Equipment Co., Ltd zijn onder meer 25 kA, 35 kA en 50 kA, getest onder een lage arbeidsfactor, die doorgaans 0,2 is.

2. Nominaal kortsluitvermogen (Ics)

Ics geeft aan dat de DC 250a 4p stroomonderbreker met gegoten behuizing herhaaldelijk foutstromen kan onderbreken. MCCB's met gegoten behuizing in Wenzhou XiFA Electic Power Equipment Co., Ltd bereiken doorgaans een Ics van ten minste 75% van Icu. Het testen omvat meerdere onderbrekingssequenties op gespecificeerde stroomniveaus.

3. Stroombeperkende prestaties

Door een geoptimaliseerd contactontwerp en boogcontrole kan de 250a 4p gegoten stroomonderbreker van Wenzhou XiFa Electic Power Equipment Co., Ltd de piekkortsluitstroom met ongeveer 50% tot 70% beperken. Dit vermindert de mechanische en thermische belasting van het stroomdistributiesysteem aanzienlijk.

Uitschakelkarakteristieken Classificatie van een 250a 4p stroomonderbreker met gegoten behuizing:

Type A: 2 tot 3 × In: geschikt voor halfgeleiderbeveiliging

Type B: 3 tot 5 × In: algemeen gebruik, inclusief personeelsbescherming

Type C: 5 tot 10 × In: standaard distributiecircuits

Type D: 10 tot 20 × In: inductieve belastingen zoals transformatoren

Type K: 8 tot 14 × In: speciale motorbeveiliging
