Hoe verbetert een Zero Sequence CT-stroomtransformator Donut-type de aardfoutbeveiliging

Artikelsamenvatting: A Zero Sequence CT-stroomtransformator Donut-typeis een belangrijk detectiecomponent voor het detecteren van aardfouten, lekstromen en isolatieafwijkingen in elektrische systemen. Met een torusvormige kern die de geleiders omringt, kan het de reststroom detecteren die wordt geproduceerd wanneer de vectorsom van fasestromen niet langer nul is. Dit artikel legt het werkingsprincipe, de constructie, de technische kenmerken, toepassingen, selectieoverwegingen uit en waarom betrouwbare productiekwaliteit belangrijk is voor moderne stroombeveiligingssystemen.

Inhoudsopgave

1. Wat is een Zero Sequence CT-stroomtransformator-donuttype?
2. Hoe werkt een donuttype Zero Sequence CT?
3. Wat zijn de belangrijkste constructiekenmerken?
4. Met welke technische specificaties moeten kopers rekening houden?
5. Waar wordt een Zero Sequence CT vaak gebruikt?
6. Hoe moet u de juiste nulsequentie-CT selecteren?
7. Wat zijn de belangrijkste voordelen?
8. Veelgestelde vragen over het type Zero Sequence CT-stroomtransformator Donut
9. Conclusie

Wat is een Zero Sequence CT-stroomtransformator-donuttype?

Voor elektrotechnici en professionals op het gebied van energiedistributie is nauwkeurige lekstroomdetectie essentieel voor het identificeren van fouten voordat deze zich ontwikkelen tot schade aan apparatuur, brandgevaar of onverwachte stroomonderbrekingen. AZero Sequence CT-stroomtransformator Donut-typeis speciaal voor dit doel ontworpen.

In tegenstelling tot een conventionele stroomtransformator die voornamelijk de stroom meet die door een individuele geleider vloeit, bewaakt een CT met nulsequentie het gecombineerde magnetische effect van meerdere geleiders die door de ringkern gaan. Onder normale driefasige omstandigheden is de vectorsom van de fasestromen ongeveer nul. Wanneer lekkage of een aardfout optreedt, ontstaat er een onbalans, waardoor een meetbare nulsequentiestroom ontstaat.

Volgens de productinformatie verstrekt doorXiFaDe nulsequentie-CT maakt gebruik van een toroïdale kern en secundaire wikkeling en is ontworpen voor toepassingen zoals aardfoutbeveiliging, lekstroomdetectie, isolatiebewaking en relaisbeveiliging. Het product is geschikt voor 50 Hz-voedingssystemen en verschillende neutrale puntconfiguraties.

Voor kopers die op zoek zijn naar een Zero Sequence CT-stroomtransformator-donuttype, is het belangrijk om zowel het elektrische principe als de fysieke constructie te begrijpen voordat ze een model selecteren.

Hoe werkt een donuttype Zero Sequence CT?

Het werkingsprincipe is gebaseerd op de magnetische balans van de geleiders die door de CT-opening gaan. In een gezond driefasig circuit zijn de stromen normaal gesproken met elkaar in evenwicht, zodat de resulterende magnetische flux in de ringkern erg klein blijft.

Wanneer er een isolatiefout of aardlek optreedt, gaat een deel van de stroom onbedoeld naar aarde. Het huidige evenwicht is dus verstoord. De resulterende resterende magnetische flux induceert een secundair signaal dat kan worden verzonden naar een beveiligingsrelais, bewakingsinstrument of andere regelapparatuur.

Het vereenvoudigde detectieproces kan als volgt worden begrepen:

1. Fasegeleiders passeren de toroïdale CT-kern.
2. De CT detecteert continu het gecombineerde magnetische veld.
3. Een huidige onbalans produceert nulsequentiestroom.
4. De secundaire wikkeling genereert een overeenkomstig elektrisch signaal.
5. Het beveiligingssysteem evalueert het signaal.
6. Als de vooraf ingestelde beveiligingsdrempel wordt overschreden, kan het relais een alarm of circuitonderbreking veroorzaken.

Deze opstelling biedt een praktische methode voor het detecteren van relatief kleine reststromen zonder dat een conventionele CT op elke individuele geleider nodig is.

Wat zijn de belangrijkste constructiekenmerken?

De prestaties van een nulsequentie-CT van het donuttype zijn sterk afhankelijk van de magnetische kern, de wikkeling, het isolatiesysteem, de behuizing en de productienauwkeurigheid. XiFa stelt dat haar product gebruiktzuurstofvrij geëmailleerd koperdraadvoor het wikkelen en hoogdoorlatende siliciumstaalplaten voor de magnetische kern. Deze materiaalkeuzes zijn bedoeld om de elektrische geleidbaarheid, mechanische sterkte en gevoeligheid voor kleine nulsequentiestromen te ondersteunen.

Ringkern magnetische kern

De ronde kern creëert een gesloten magnetisch pad rond de geleiders. Dankzij de hoge magnetische permeabiliteit kan de CT effectief reageren op relatief kleine reststromen.

Secundaire wikkeling

De secundaire wikkeling zet de gedetecteerde magnetische flux om in een bruikbaar elektrisch signaal voor beveiligings- en bewakingsapparatuur. De kwaliteit van de wikkelingen heeft een directe invloed op de signaalconsistentie en de betrouwbaarheid op de lange termijn.

Isolatie en inkapseling

De productstructuur kan een behuizing van epoxyhars of siliconenrubber bevatten. Een dergelijke bescherming helpt de weerstand tegen vocht en omgevingsverontreiniging te verbeteren, wat vooral belangrijk is in omgevingen met elektrische distributie.

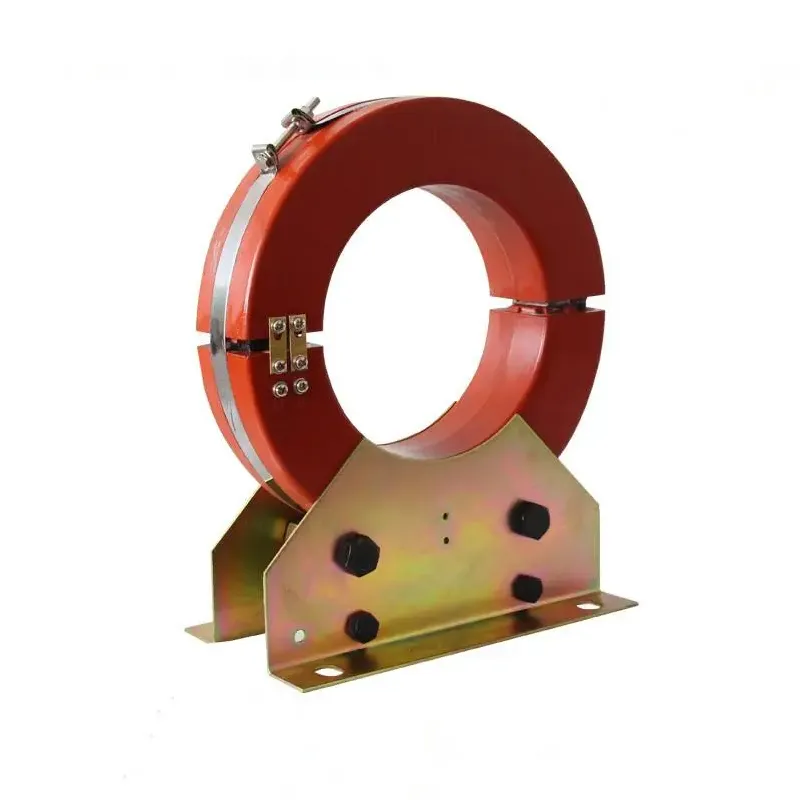

Solid-Core en Split-Core-opties

Installatievereisten kunnen variëren. Ontwerpen met vaste kern vereisen doorgaans dat kabels door de CT worden geleid voordat ze worden aangesloten, terwijl configuraties met gesplitste kern nuttig kunnen zijn voor retrofitprojecten waarbij het loskoppelen van bestaande geleiders ongewenst is.

Met welke technische specificaties moeten kopers rekening houden?

Het kiezen van een CT mag nooit alleen afhankelijk zijn van de fysieke diameter. Elektrische compatibiliteit, relaisvereisten, opstelling van de geleiders en installatieomstandigheden moeten allemaal samen worden geëvalueerd.

De door de fabrikant gepubliceerde specificaties vermelden verschillende LXK-modellen, waaronder Φ80, Φ100, Φ120, Φ150, Φ180, Φ220 en Φ240-versies, met verschillende combinaties van relais, aansluitingen, schaalwaarde en primaire stroom. Kopers moeten de exacte configuratie bij de fabrikant bevestigen voordat ze een bestelling plaatsen.

Waar wordt een Zero Sequence CT vaak gebruikt?

Het vermogen om reststroom te detecteren maakt dit type CT bruikbaar voor een breed scala aan elektrische beveiligingstoepassingen. Het kan worden geïntegreerd in beveiligingssystemen waarbij vroege detectie van lekkage of aardfouten belangrijk is.

• Aardfoutbeveiliging:Detecteert reststroom geassocieerd met aardfouten.
• Lekstroombewaking:Helpt bij het identificeren van abnormale stroompaden.
• Isolatiebewaking:Ondersteunt de identificatie van verslechterende isolatieomstandigheden.
• Stroomdistributiesystemen:Biedt reststroominformatie voor beveiligingsrelais.
• Slimme netwerken:Kan worden geïntegreerd in intelligente bewakings- en beveiligingssystemen.
• Industriële uitrusting:Helpt bij het bewaken van elektrische apparatuur waarbij continue foutdetectie vereist is.
• Elektrische netwerken aanleggen:Ondersteunt elektrische veiligheid en distributiebescherming.
• Spoorvervoersystemen:Kan worden opgenomen in gespecialiseerde elektrische bewakingssystemen.

XiFa identificeert specifiek slimme netwerken, spoorwegvervoer, elektrische systemen voor gebouwen en monitoring van industriële apparatuur als toepassingsgebieden voor zijn zero sequence CT-producten.

Hoe moet u de juiste nulsequentie-CT selecteren?

Voor inkoopteams houdt het selecteren van het juiste model meer in dan alleen het kiezen van de grootste beschikbare kern. Een systematische evaluatie kan compatibiliteitsproblemen verminderen en de installatie-efficiëntie verbeteren.

1. Controleer de kabelopstelling.Bevestig het aantal en de opstelling van de geleiders die door de CT-opening gaan.
2. Meet de benodigde opening.Zorg ervoor dat de binnendiameter voldoende ruimte biedt voor de bestaande kabels.
3. Bevestig het beveiligingsrelais.De CT-uitgang en relaiskarakteristieken moeten compatibel zijn.
4. Controleer het elektrische systeem.Controleer de frequentie, neutrale configuratie, aardingsmethode en andere systeemvereisten.
5. Evalueer de installatieomgeving.Vocht, vervuiling, temperatuur en beschikbare installatieruimte kunnen de juiste constructie beïnvloeden.
6. Houd rekening met de vereisten voor renovatie.Ontwerpen met een gesplitste kern kunnen meer gemak bieden wanneer bestaande kabels niet gemakkelijk kunnen worden losgekoppeld.
7. Beoordeel de kwaliteit van de fabrikant.Kernmateriaal, wikkelmaterialen, isolatie, testprocedures en productieconsistentie moeten in overweging worden genomen vóór bulkinkoop.

Voor internationale kopers die bij een Chinese fabrikant of leverancier inkopen, moeten vóór de aankoop technische documentatie en modelbevestiging worden verkregen. Dit is vooral belangrijk wanneer de CT wordt geïntegreerd in een groter beveiligingssysteem.

Wat zijn de belangrijkste voordelen?

Een goed geselecteerde CT met nulsequentie van het donuttype kan verschillende praktische voordelen bieden voor elektrische beveiligingssystemen:

• Hoge gevoeligheid:Een geschikte magnetische kern kan kleine reststromen helpen detecteren.
• Compacte structuur:De toroïdale configuratie past efficiënt rond bestaande geleiders.
• Niet-intrusieve detectie:Stroomdetectie wordt bereikt zonder de primaire wikkeling in serie met het circuit te plaatsen.
• Beveiligingsintegratie:Secundaire signalen kunnen worden aangesloten op beveiligingsrelais en bewakingsapparatuur.
• Flexibele installatie:De beschikbare constructieopties zijn geschikt voor verschillende installatiescenario's.
• Breed toepassingsbereik:Geschikt voor industriële, commerciële, infrastructuur- en stroomdistributieomgevingen.

Het productontwerp van XiFa combineert een toroïdale kern met een secundaire wikkeling en beschermende behuizing, terwijl de vermelde materiaalkeuze de nadruk legt op geleidbaarheid, mechanische sterkte en magnetische gevoeligheid.

Veelgestelde vragen over het type Zero Sequence CT-stroomtransformator Donut

Waarvoor wordt een Zero Sequence CT-stroomtransformator-donuttype gebruikt?

Het wordt voornamelijk gebruikt om nulsequentie- of reststroom te detecteren die wordt veroorzaakt door aardfouten, lekstromen en isolatieproblemen. Het resulterende signaal kan worden geleverd aan beveiligingsrelais of bewakingsapparatuur.

Hoe detecteert een CT van het donuttype een aardlek?

De geleiders lopen door de ringkern. Onder evenwichtige omstandigheden vallen hun magnetische effecten grotendeels weg. Een aardlek veroorzaakt een onbalans, waardoor een resterende magnetische flux ontstaat die de CT omzet in een secundair elektrisch signaal.

Welke kernmaten zijn beschikbaar?

De XiFa-productinformatie waarnaar wordt verwezen, vermeldt LXK-modellen met Φ80, Φ100, Φ120, Φ150, Φ180, Φ220 en Φ240 configuraties. De exacte specificaties moeten worden geverifieerd op basis van het geselecteerde model en de beschermingstoepassing.

Kan een nulsequentie-CT worden gebruikt voor retrofitprojecten?

Ja. Solid-core en split-core structuren voldoen aan verschillende installatievereisten. Een split-core ontwerp kan voordelig zijn wanneer bestaande kabels tijdens de installatie niet kunnen worden losgekoppeld.

Wat moet ik vermelden bij het aanvragen van een offerte?

Inkoopteams moeten idealiter zorgen voor de vereiste kernopening, systeemfrequentie, geleideropstelling, relaismodel, verbindingsmethode, primaire stroomvereisten, installatieomgeving en hoeveelheid. Door deze gegevens te verstrekken, kan een Chinese fabrikant of leverancier een compatibele configuratie efficiënter aanbevelen.

Conclusie

A Zero Sequence CT-stroomtransformator Donut-typebiedt een gerichte en praktische benadering van lekstroomdetectie, waardoor het waardevol is voor aardfoutbeveiliging, lekkagebewaking, isolatietoezicht en intelligente elektrische bescherming. De ringkern, de secundaire wikkeling, de isolatiestructuur en de installatieconfiguratie hebben allemaal invloed op de systeemprestaties. XiFa's gepubliceerde productinformatie benadrukt siliciumstaal met hoge permeabiliteit, zuurstofvrije geëmailleerde koperdraad, meerdere LXK-kerngroottes en compatibiliteit met 50 Hz-voedingssystemen.

Als u een betrouwbare aanschaftZero Sequence CT-stroomtransformator Donut-typevoor een nieuw stroomdistributieproject, beveiligingssysteem of retrofittoepassing,neem contact met ons opbij XiFa om uw technische vereisten, modelselectie en offerte te bespreken. Door vooraf uw systeemparameters op te geven, kunt u de productmatching en inkoop versnellen.
