A Vacuümstroomonderbreker (VCB)is een van de meest betrouwbare en meest gebruikte schakelapparaten in middenspanningssystemen. Door gebruik te maken van vacuüm als boogdovend medium bieden VCB’s superieure isolatieprestaties, een lange levensduur, minimaal onderhoud, en uitstekende milieucompatibiliteit.
In deze uitgebreide gids leggen we het uitwat een vacuümstroomonderbreker is, hoe het werkt, zijnbelangrijkste componenten, voordelen ten opzichte van andere stroomonderbrekers, Entypische toepassingen. Dit artikel is bedoeld om ingenieurs te helpen, EPC-aannemers en besluitvormers op het gebied van energiesystemen begrijpen duidelijk waarom VCB's de voorkeurskeuze zijn geworden in moderne elektrische netwerken.

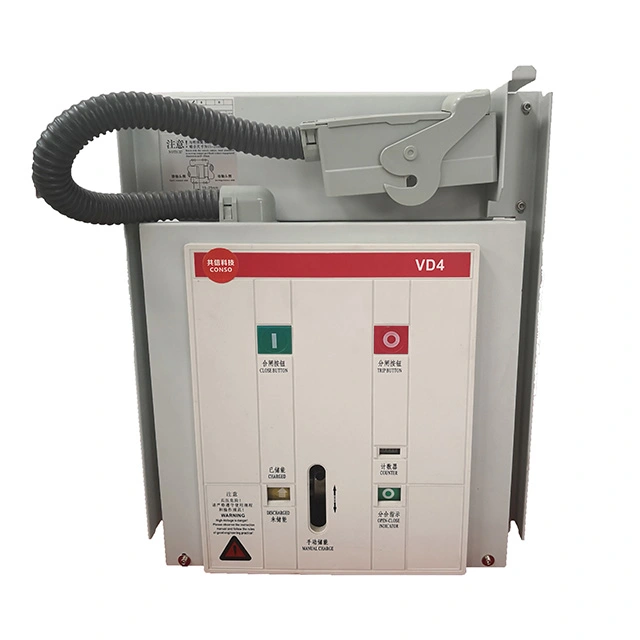

A Vacuümstroomonderbreker (VCB)is een type elektrisch schakelapparaat dat is ontworpen om elektrische circuits te beschermen door te onderbreken stroom vloeit onder normale en foutomstandigheden. In tegenstelling tot olie- of gasstroomonderbrekers gebruikt een VCB eenhoogvacuümomgevingals het boogdovende medium.
Wanneer de contacten in de onderbreker loskomen, wordt de gegenereerde elektrische boog snel gedoofd in vacuüm vanwege de afwezigheid van ioniseerbare deeltjes. Dit maakt vacuümstroomonderbrekers uiterst efficiënt en veilig voor middenspanningsbereiken, doorgaans van3,3 kV tot 36 kV.
Het werkingsprincipe van een vacuümstroomonderbreker is gebaseerd op desnel herstel van de diëlektrische sterkte in vacuüm. Wanneer er een fout optreedt, scheidt het onderbrekermechanisme de contacten in een afgedichte vacuümonderbreker.
Deze efficiënte boogdoving is de reden waarom vacuümstroomonderbrekers bekend staanhoog breekvermogenEnlange elektrische uithoudingsvermogen.
| Onderdeel | Functie |
|---|---|
| Vacuümonderbreker | Dooft de boog en onderbreekt de stroomstroom |
| Vaste en bewegende contacten | Elektrische stroom geleiden en onderbreken |
| Bedieningsmechanisme | Levert mechanische energie om contacten te openen en te sluiten |
| Isolerende behuizing | Zorgt voor elektrische isolatie en veiligheid |
| Controlecircuit | Beheert uitschakel-, sluitings- en beveiligingslogica |
Vergeleken met traditionele technologieën bieden vacuümstroomonderbrekers een uitgebalanceerde oplossing voor prestaties, duurzaamheid en levenscycluskosten.
| Functie | VCB | SF₆ CB | Olie CB |
|---|---|---|---|
| Boog Middel | Vacuüm | SF₆-gas | Olie |
| Onderhoud | Zeer laag | Medium | Hoog |
| Milieu-impact | Milieuvriendelijk | Hoog (broeikasgas) | Verontreinigingsrisico |
| Typische spanning | Tot 36 kV | Tot 800 kV | Tot 33 kV |
Vacuümstroomonderbrekers worden veel gebruikt in:
Fabrikanten houden vanXiFabieden oplossingen voor vacuümstroomonderbrekers die zijn ontworpen om te voldoen internationale normen en uiteenlopende toepassingsvereisten.
Houd bij het selecteren van een VCB rekening met de volgende factoren:
Een van de grootste voordelen van vacuümstroomonderbrekers is hunlage onderhoudsvraag. Omdat er geen olie of gas hoeft te worden vervangen, concentreren routine-inspecties zich vooral op mechanische onderdelen en regelcircuits.
Onder normale bedrijfsomstandigheden kan een VCB een levensduur bereiken van20–30 jaar.
Vacuüm biedt uitstekende diëlektrische sterkte en snelle boogdoving, waardoor een veilige en betrouwbare onderbreking wordt gegarandeerd.
Ja. VCB's gebruiken geen olie of SF₆-gas, waardoor ze een van de meest milieuvriendelijke stroomonderbrekertechnologieën zijn.
Vacuümstroomonderbrekers worden voornamelijk gebruikt in middenspanningssystemen tot 36 kV.
Doorgaans vereisen VCB's minimaal onderhoud, met periodieke inspecties om de paar jaar.
Als u op zoek bent naar betrouwbare, efficiënte en milieuvriendelijke oplossingen voor vacuümstroomonderbrekers,XiFabiedt een breed scala aan producten die zijn afgestemd op moderne energiesystemen. Voel je vrij omneem contact met ons opvoor deskundige ondersteuning, technische begeleiding en oplossingen op maat voor uw project.
