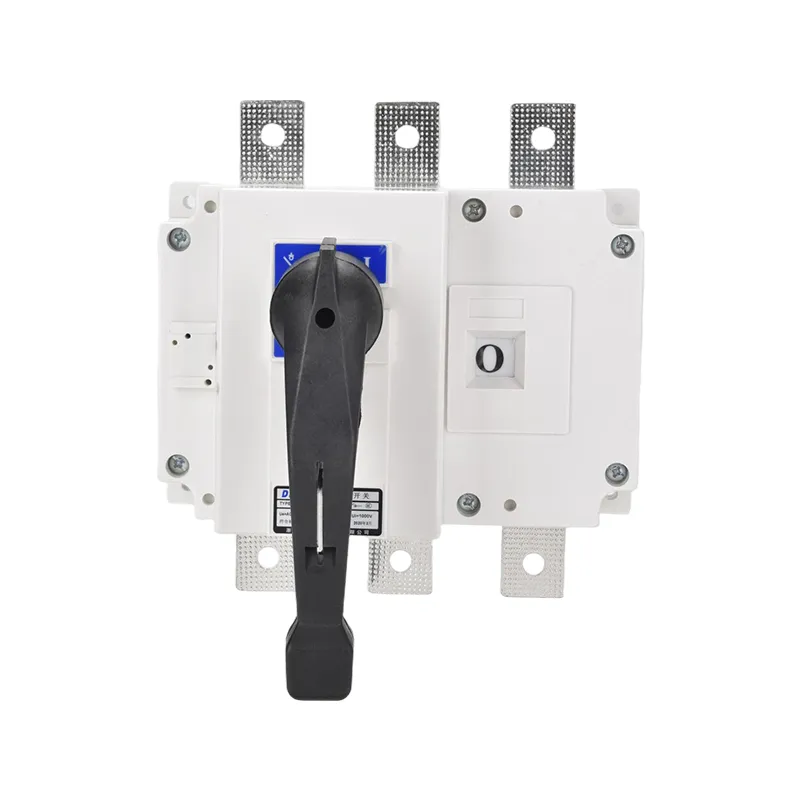

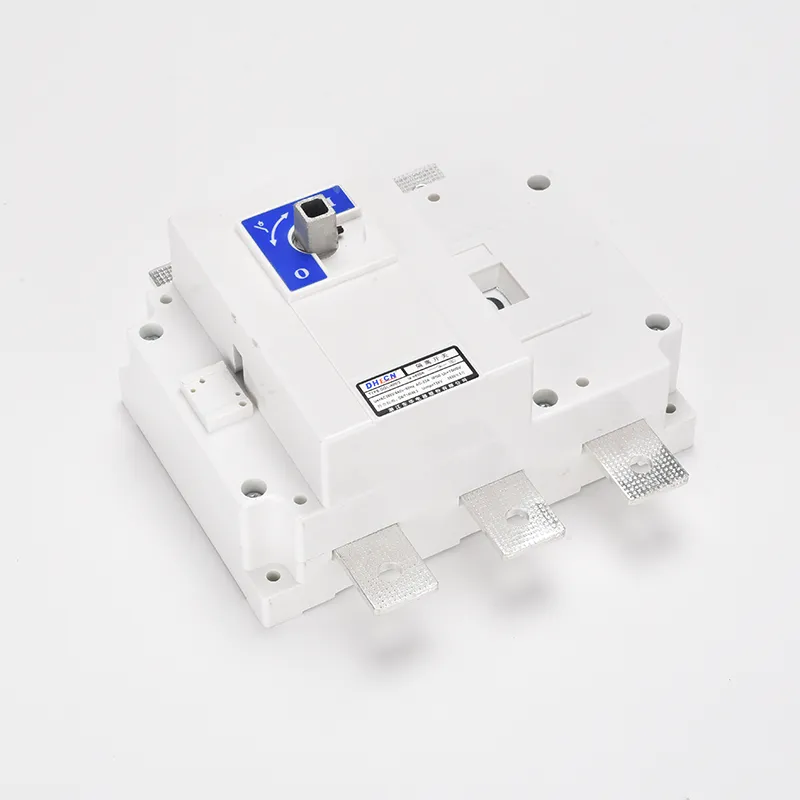

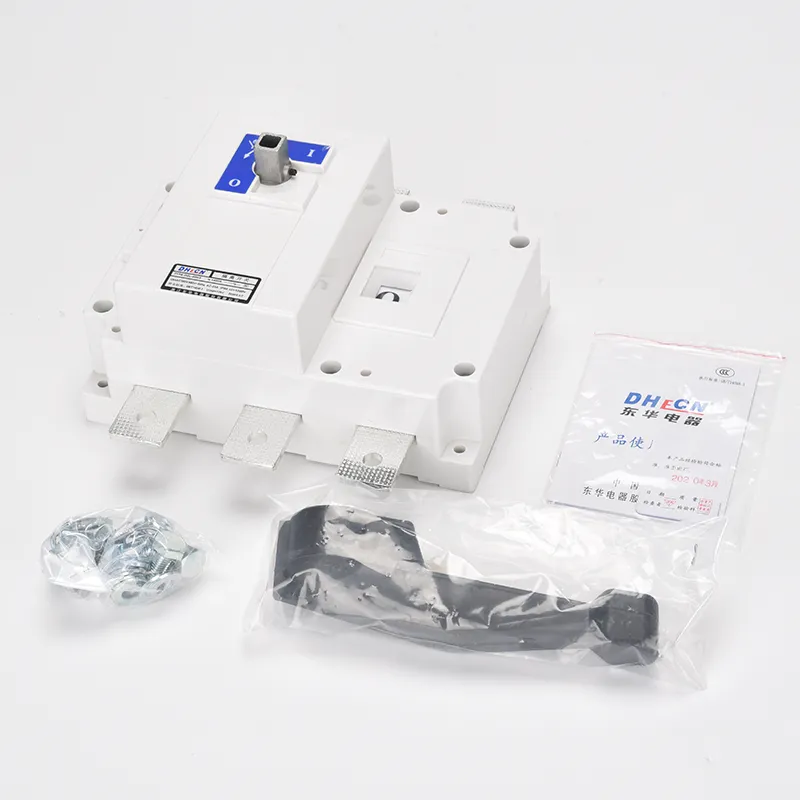

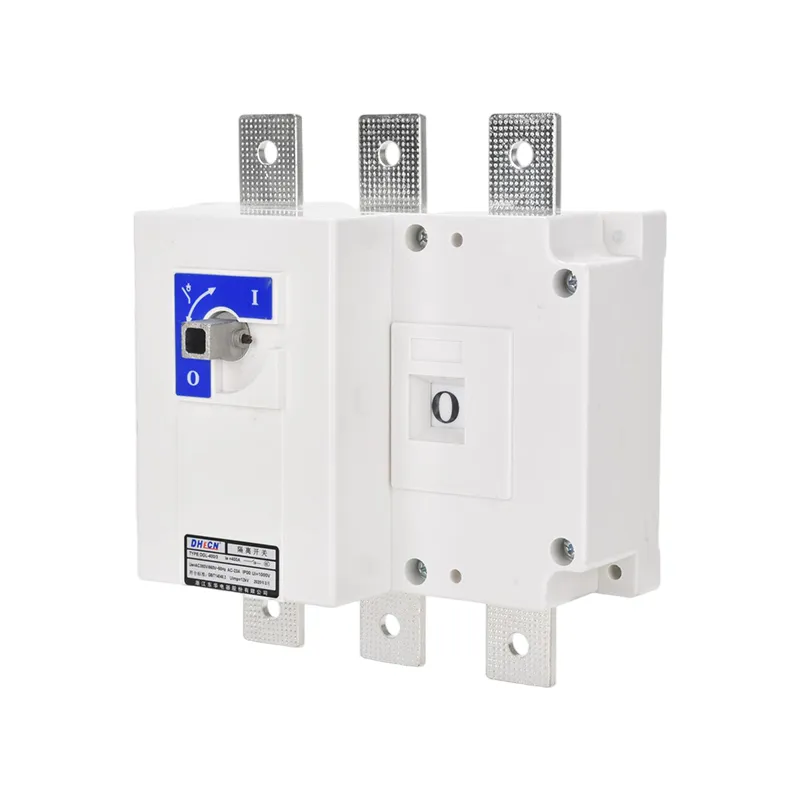

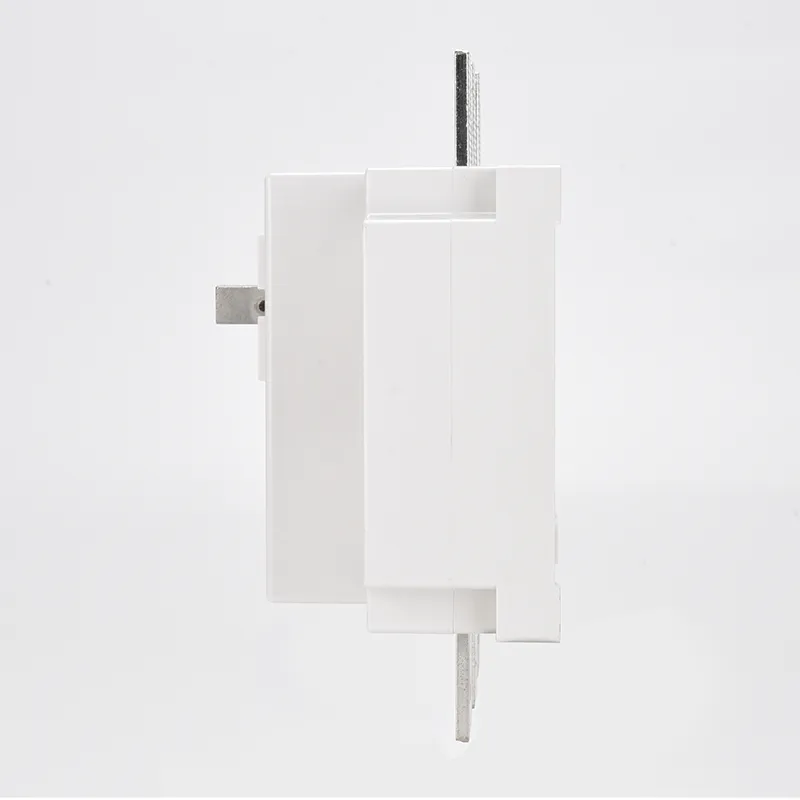

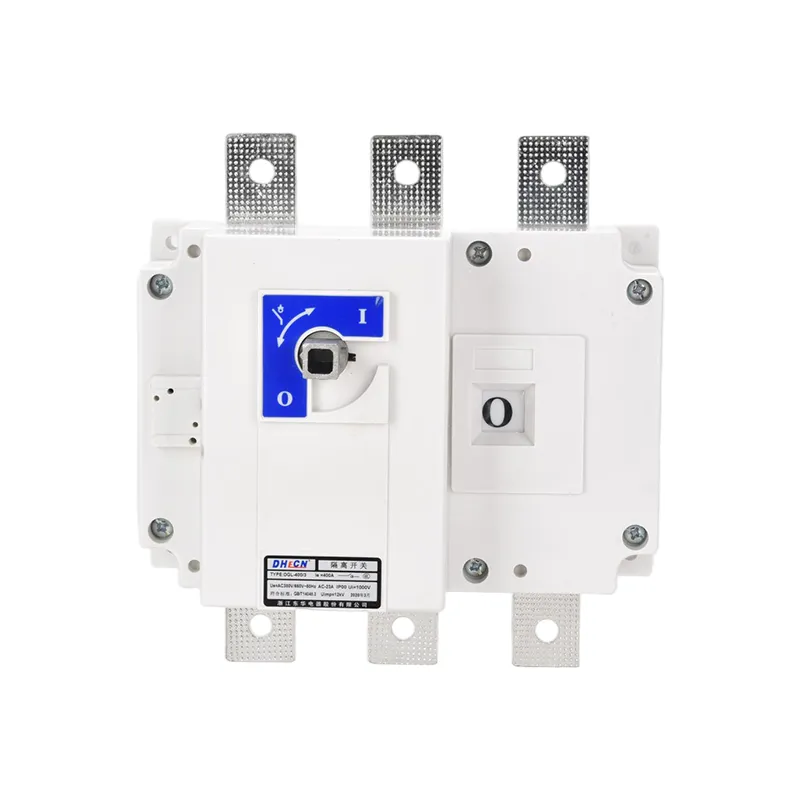

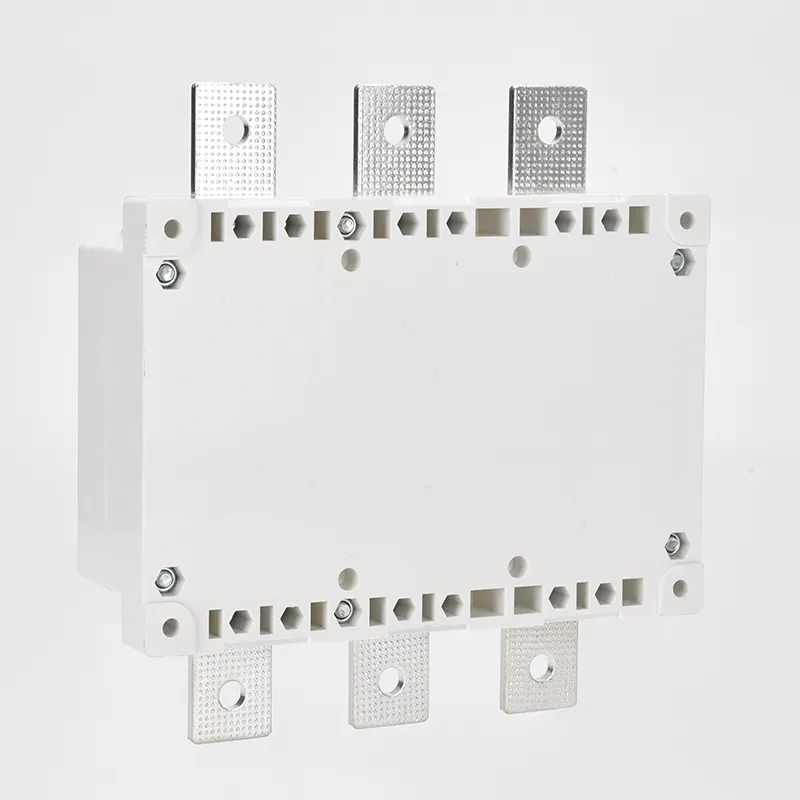

100 Amp 3-fase scheidingsschakelaar 100a

Een driefasige scheidingsschakelaar 100a van 100 ampère is een schakelapparaat ontworpen voor driefasige wisselstroomsystemen. Het wordt voornamelijk gebruikt voor circuitisolatie en voor het maken of verbreken van circuits onder nullastomstandigheden.

Kernfuncties

1.Circuitisolatie: Verbindt of ontkoppelt circuits veilig onder nullastomstandigheden, om veilig onderhoud te garanderen.

2. Operationele aanpassing: werkt in coördinatie met stroomonderbrekers om de bedrijfsstatus van apparatuur te wijzigen.

3. Geen belastingsoperaties: Maakt het in- en uitschakelen van onbelaste lijnen of onbelaste transformatoren mogelijk.

4. Zichtbaar breekpunt: Biedt een duidelijk ontkoppelingspunt, om inspectie en onderhoud eenvoudig te maken.

Technische kenmerken

1. Geoptimaliseerde structuur: 100 ampère 3-fase-isolatorschakelaar 100a gebruikt een enkel bedieningsmechanisme. De gebogen bewegende contacten en de vaste contacten werken samen, om een ​​gelijktijdige schakeling van alle drie de fasen te garanderen. Dit vermindert de contactreisafwijking en verbetert de betrouwbaarheid.

2. Installatie- en onderhoudsgemak: het compacte ontwerp van de 100 ampère driefasige scheidingsschakelaar 100a maakt een gemakkelijke installatie mogelijk en houdt de onderhoudskosten laag.

Productparameter:

lde (A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
Ui(V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Diëlektrische sterkte (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
Werkstroom le(A)
400V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750 V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220V gelijkstroom21	125	160	200	250	315	400	500	630
220V gelijkstroom22	125	160	200	250	315	400	400	500
220V gelijkstroom23	125	125	160	200
440V gelijkstroom21	100	125	160	200	315	400	400	500
440V gelijkstroom22	100	125	160	200	315	400	400	500
440V gelijkstroom23	100	125	160	200
Motorvermogen (KW)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
LCW (KA Rms,0,1S/1,0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Maken en breken van capaciteit
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm (KA-piekwaarde)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Mechanische levensduur (tijden)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Elektrische levensduur (tijden)
Ue=660V Nominale stroom le
COS∮=0,95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮=0,65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮=0,35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Gewicht (kg)
3 palen	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 palen	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Bedrijfskoppel (Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

Type	Framegrootte en installatiegrootte
GL-125~630A	A	B	C	D	D1	E	φL	J	J1	K	N	P	R	S	T	U	φX	Y	F	H
125A-160A/3	140	135	125	27	92	73	6	120	120	65	85	36	20	25	4	115	9	25	59	10
125A-160A/4	170	135	125	27	92	73	6	150	150	65	85	36	20	25	4	115	9	25	59	10
200A-250A/3	180	170	138	35	98	86	6	160	160	90	115	50	25	30	4	140	11	25	76	15
200A-250A/4	230	170	138	35	98	86	6	210	210	90	115	50	25	30	4	140	11	25	76	15
315A-400A/3	230	240	165	50	135	110	7	210	210	140	145	65	32	40	5	206	11	37	94	20
315A-400A/4	290	240	165	50	135	110	7	275	275	140	145	65	32	40	5	206	11	37	94	20
500A-630A/3	230	260	165	50	135	110	7	210	210	140	145	65	40	50	6	220	13	37	94	20
500A-630A/4	290	260	165	50	135	110	7	275	275	140	145	65	40	50	6	220	13	37	94	20

Type	Maat
GL-125~630A	I	M	Z	W	Q
125A	55	5.5	85	190	218
160A	55	5.5	85	190	218
200A	55	5.5	85	190	218
250A	55	5.5	85	190	218
315A	60	6.5	130	240	270
400A	60	6.5	130	240	270
500A	60	6.5	130	240	270
630A	60	6.5	130	240	270

Type	Framegrootte en installatiegrootte
GL-1000~4000A	A	B	J	J1	N	R	S	T	Y
1000-1250A/3	378	312	355	355	186	60	56	8	48
1000-1250A/4	492	312	470	470	248	60	56	8	48
1600A/3	378	338	355	355	186	80	69	8	49
1600A/4	492	338	470	470	248	80	69	10	49
2000-2500A/3	378	455	355	355	186	80	127	10	78.5
2000-2500A/4	492	455	470	470	248	80	127	10	78.5
3150-4000A/3	378	514	355	355	186	120	157	12	78.5
3150-4000A/4	492	514	470	470	248	120	157	12	78.5

Veelgestelde vragen over producten:

Vraag: Kan de 100 ampère driefasige scheidingsschakelaar 100a onder belasting worden gebruikt?
A: Nee. De driefasige scheidingsschakelaar 100a van 100 ampère is bedoeld voor gebruik onder nullastomstandigheden. Het mag niet worden gebruikt voor het maken of verbreken van circuits die normale bedrijfsstroom voeren. Voor het schakelen van lasten moet een stroomonderbreker of lastscheidingsschakelaar worden gebruikt.
Vraag: Welke materialen worden gewoonlijk gebruikt in een driefasige scheidingsschakelaar 100a van 100 ampère?
A: Hoge kwaliteit 100 ampère 3-fase scheidingsschakelaars zijn over het algemeen voorzien van vlamvertragende of versterkte thermoplastische/metalen behuizingen, koperen of verzilverde koperen contacten voor lage weerstand en duurzaamheid, en robuuste bedieningsmechanismen van staal of aluminium. Deze zorgen voor een lange levensduur en een betrouwbare werking.
Vraag: Waarin verschilt een driefasige scheidingsschakelaar van 100 ampère 100a van een driefasige stroomonderbreker van 100 ampère?
A: Een driefasige stroomonderbreker van 100 ampère kan belastings- en foutstromen onderbreken, terwijl een driefasige scheidingsschakelaar van 100 ampère alleen ontkoppeling mogelijk maakt als er geen belasting is. De rol van een 100 ampère 3-fase is het garanderen van een zichtbare, betrouwbare scheiding voor de veiligheid, terwijl de beveiligingsfuncties behouden blijven met zekeringen of onderbrekers.
