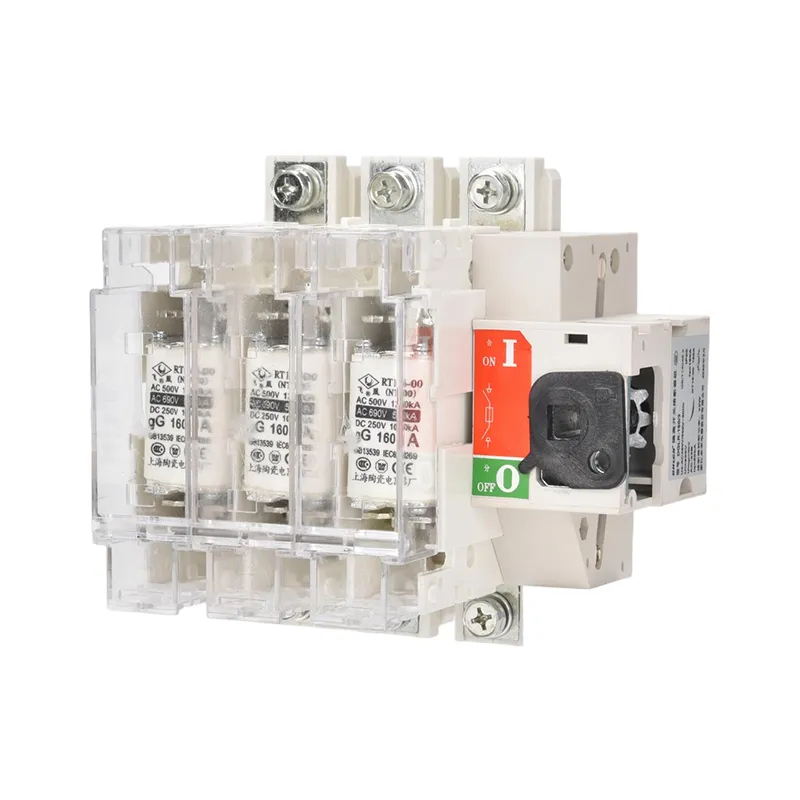

100a driepolige 3-fase gezekerde scheidingsschakelaar

Om een soepele gebruikerservaring te bieden, gebruikt Wenzhou XiFa Electric Power Equipment Co., Ltd niet alleen hoogwaardige grondstoffen op elke 100a driepolige 3-fase gezekerde isolatorschakelaar, zoals het gebruik van vlamvertragende technische kunststoffen op de slangen om betere prestaties te leveren op het gebied van mechanische sterkte en isolatiebescherming, maar ondergaan ze ook de nodige fabriekstests voor elke 100a driepolige 3-fase gezekerde isolatorschakelaar, zoals het meten van de isolatieweerstand om de diëlektrische prestaties en werkingsconsistentie te bevestigen en een interlocktest om veilige en betrouwbare mechanismeprestaties.

Stuur onderzoek

Productomschrijving

Functies van een 100a driepolige 3-fase gezekerde scheidingsschakelaar

1. Stroomisolatie: wanneer elektrische bedrading inspectie of onderhoud vereist, ontkoppelt de 100a driepolige 3-fase gezekerde scheidingsschakelaar de stroomtoevoer om de veiligheid van de werknemer te garanderen.

2. Vermogensregeling: Hiermee kunt u het circuit in- of uitschakelen, waardoor de normale en betrouwbare werking van het systeem behouden blijft.

3. Foutonderbreking: In geval van kortsluiting of overbelasting smelt het zekeringselement, waardoor de stroom wordt onderbroken en motoren en andere aangesloten apparatuur worden beschermd tegen elektrische schade.

4. Beveiliging van circuits en apparatuur: door bescherming tegen abnormale omstandigheden helpt de schakelaar de circuitstabiliteit te behouden en verlengt hij de levensduur van kabels en apparatuur.

Kenmerken van een 100a driepolige 3-fase gezekerde scheidingsschakelaar

1. Geïntegreerd ontwerp: combineert de functies van een zekering en een isolator in één apparaat, wat een hoge betrouwbaarheid oplevert.

2. Compacte constructie: klein van formaat, eenvoudig te installeren en ruimtebesparend.

3. Eenvoudige vervanging van de zekering: de schakelaar en de zekering zijn afzonderlijke componenten, waardoor het vervangen van de zekering snel en gemakkelijk is.

4. Brede toepasbaarheid: geschikt voor gebruik in verschillende laagspanningscircuits.

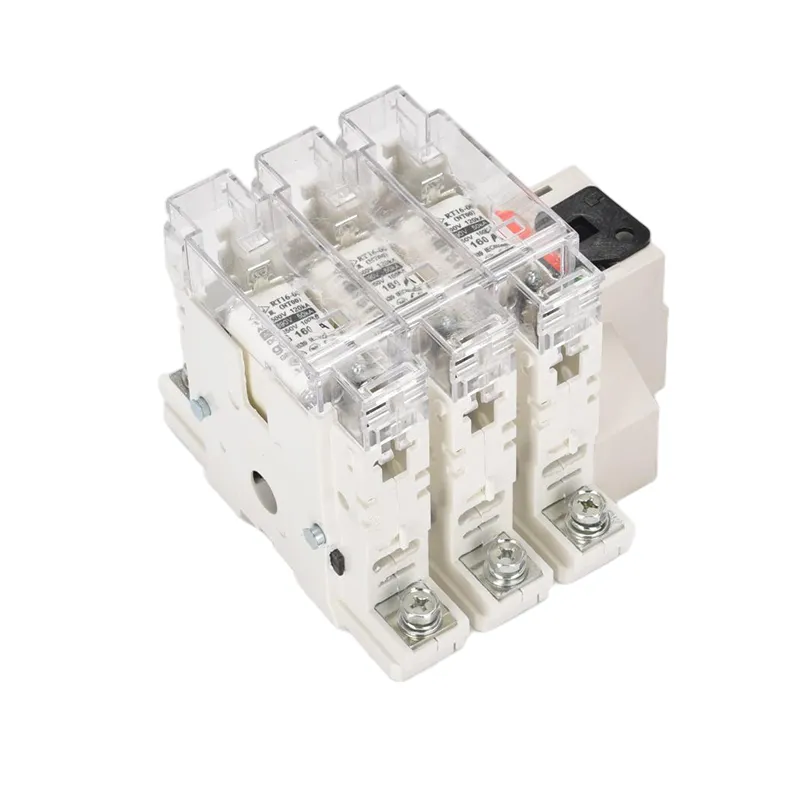

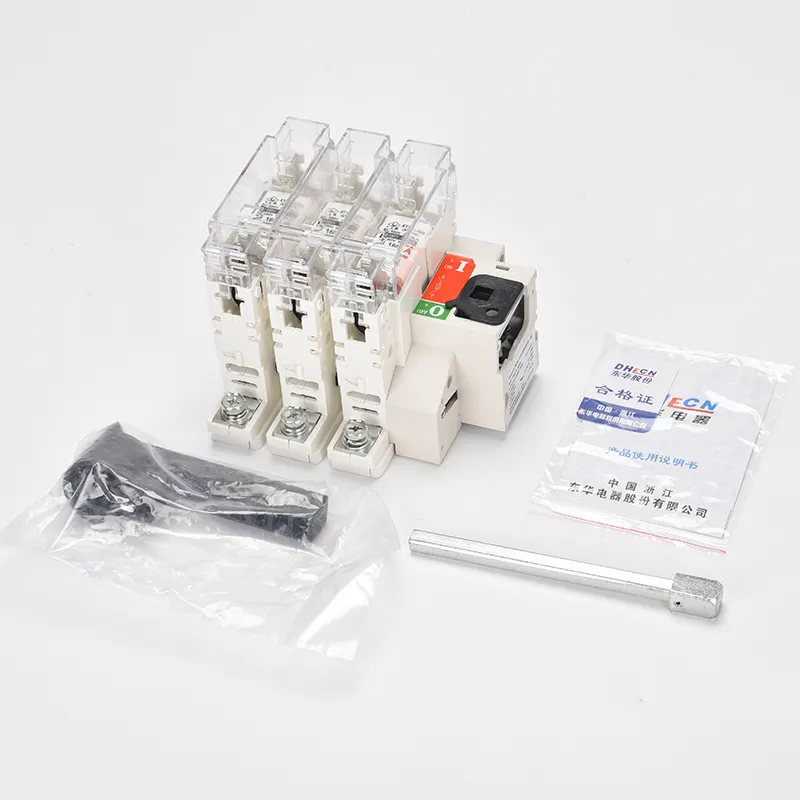

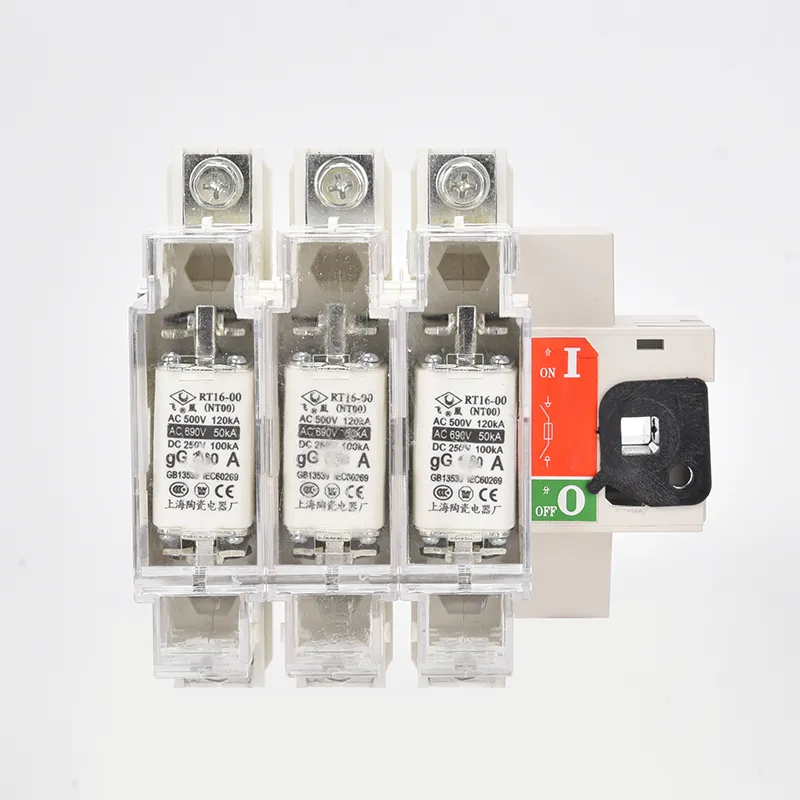

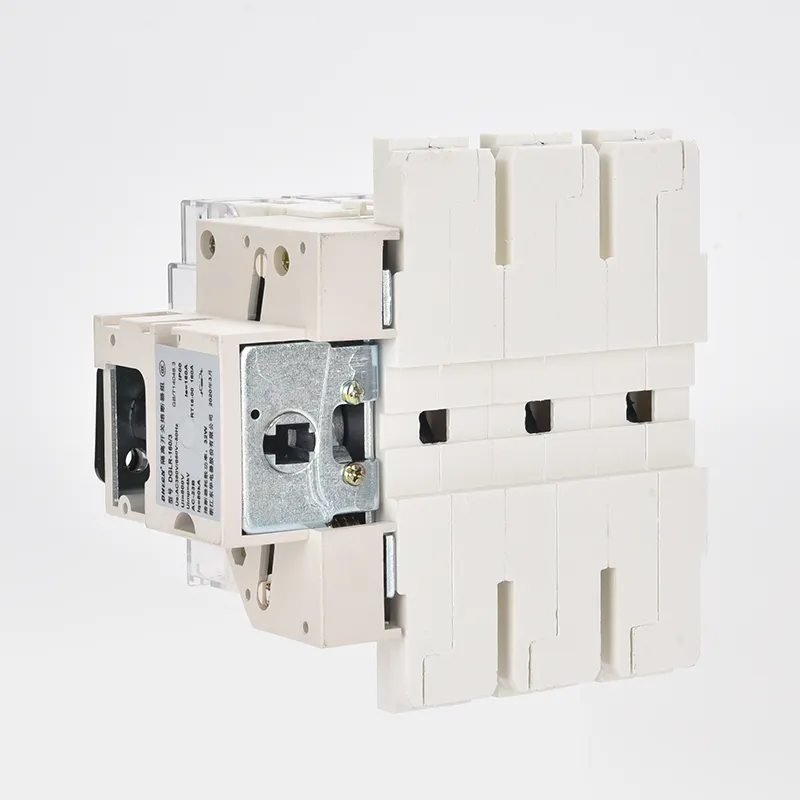

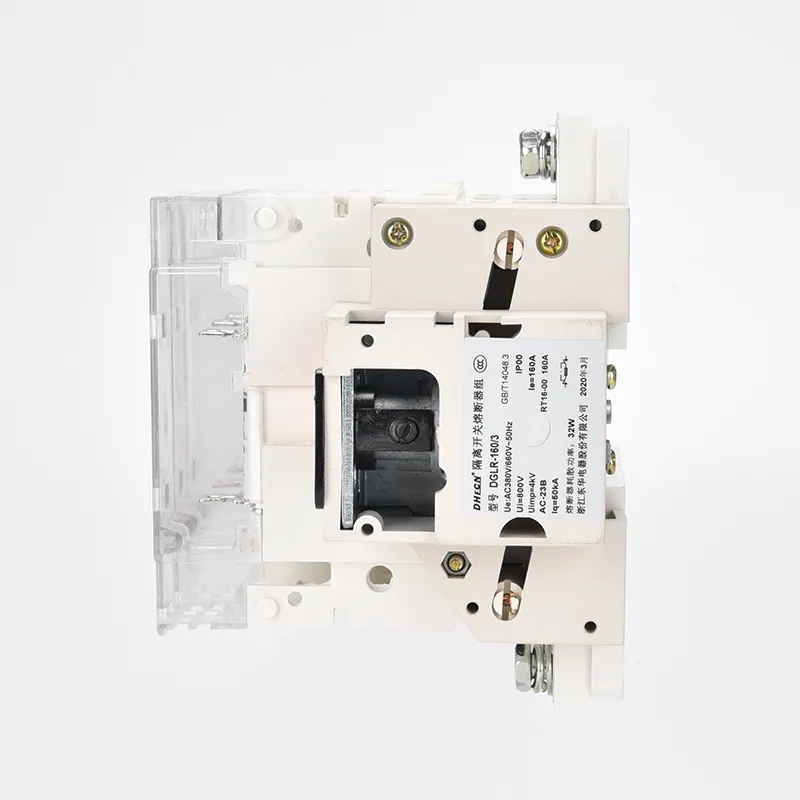

100a Triple Pole 3 Phase Fused Isolator Switch

Productparameter:

Framestroom A	Nominale stroom van zekering (A)	Wijze van zekering
63	10,20,30,40,50,63	00C
160	63,80,100,125,160	0
250	160	0
250	200、250	1
400	300,315,400	2
630	400,500,630	3

het voortype

Type	Grootte van de zekering	Framegrootte en installatiegrootte
GLR-63~400A		A	B	D	E	F	H	H1	I	J	K	L	M	P	R	T	φX	Y
63A/3	0~00C	152	118	20~30	117				159	145	106	5.4	62.5	32
63A/4	0~00C	184	118	20~30	117				159	145	106	5.4	62.5	32
160A/3	0~00	164	162	28~30	126	44	108	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
160A/4	0~00	200	162	28~30	126	44	144	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
250/3	1	236	195	28~30	146	65	180	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
250/4	1	296	195	28~30	146	65	240	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
400/3	2	278	205	28~30	149	65	192	75	200	260	172	6.4	121	66	50	3	11	20
400/4	2	344	205	28~30	149	65	258	75	200	260	172	6.4	121	66	50	3	11	20

Type	Grootte van de zekering	Framegrootte en installatiegrootte
GLR-400~630A		A	A1	B	B1	C	E	H	H1	H2	J	J2	J1	K	M	N	P	R	S	S1	T	V	U	W	φL	Y
400A/3	2	414	285	238	115	307	221	190	71	79	210	70	65	180	32.5	162	65	32	35	43	5	40.5	208	39.5	7	69
400A/4	2	474	345	238	115	307	221	255	71	79	210	70	65	180	32.5	162	65	32	35	43	5	24.5	208	39.5	7	69
630A/3	3	470	345	300	150	348	268	235	85	85	250	100	76	250	38.5	162	80	50	50	50	7	45.5	260	44.5	9	72
630A/4	3	550	425	300	150	348	268	315	85	85	250	100	76	250	38.5	162	80	50	50	50	7	34.5	260	445	9	72

het terzijdetype

Type	Grootte van de zekering	Framegrootte en installatiegrootte
GLR-63~400A		A	B	C	E	F	H	H1	I	J	K	L	M	P	R	T	φX	Y
63A/3	0~00C	133	118	134	126.5		116.5		159	145	106	5.4	36	32
63A/4	0~00C	164	118	117	126.5		116.5		159	145	106	5.4	36	32
160A/3	0~00	150	162	173	126.5	44	108	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
160A/4	0~00	186	162	173	126.5	44	144	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
250/3	1	253	195	173	146	65	180	75	185	251	162	6.4	81	60	32	2.5	11	19.5
250/4	1	313	195	173	146	65	240	75	185	251	162	6.4	81	60	32	2.5	11	19.5
400/3	2	271	205	173	149	65	192	75	200	260	172	6.4	86	66	50	3	11	20
400/4	2	337	205	173	149	65	250	75	200	260	172	6.4	86	66	50	3	11	20

Type	Grootte van de zekering	Framegrootte en installatiegrootte
GLR-400~630A		A	A1	B	B1	E	H	H1	H2	J	J2	J1	K	M	N	P	R	S	S1	T	V	U	W	φL	Y
400A/3	2	500	285	238	115	221	190	70	79	210	70	65	180	32.5	119	65	32	30	43	5	40.5	208	39.5	7	69
400A/4	2	560	345	238	115	221	255	70	79	210	70	65	180	32.5	119	65	32	30	43	5	24.5	208	39.5	7	69
630A/3	3	550	345	300	150	268	235	100	85	250	100	76	250	38.5	119	80	50	50	50	7	45.5	260	44.5	9	72
630A/4	3	630	425	300	150	268	315	100	85	250	100	76	250	38.5	119	80	50	50	50	7	34.5	260	445	9	72

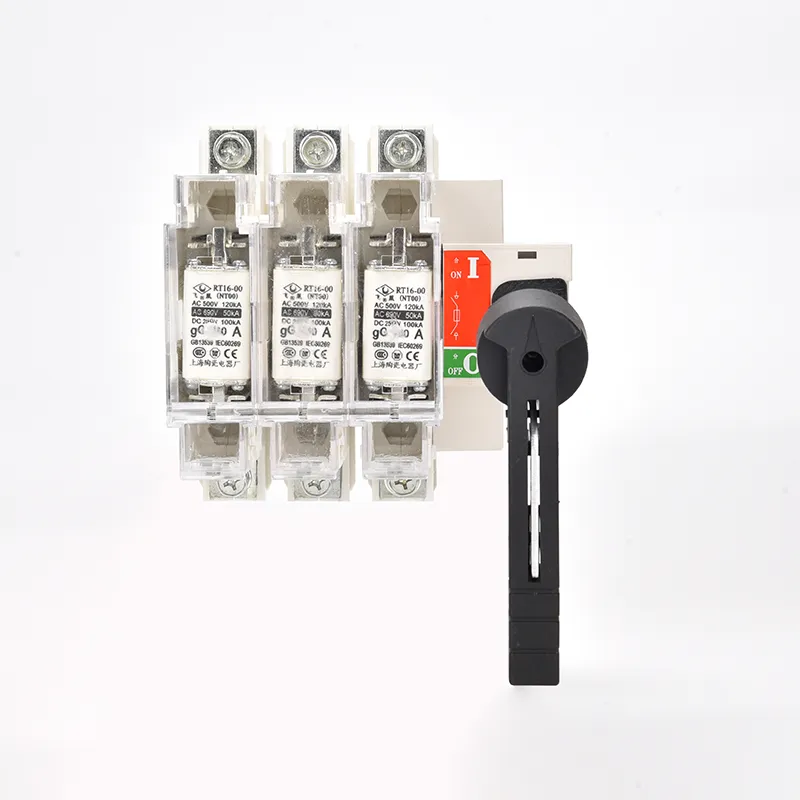

100a Triple Pole 3 Phase Fused Isolator Switch

Veelgestelde vragen over producten:

Vraag: Welk type zekeringen wordt gebruikt in de 100a driepolige 3-fase gezekerde scheidingsschakelaar?

A: Er worden zekeringen met een hoog uitschakelvermogen (HBC) gebruikt, doorgaans geschikt voor laagspanningstoepassingen. Deze zekeringen zijn ontworpen om foutstromen snel en betrouwbaar te onderbreken, waardoor de bescherming van stroomafwaartse apparatuur wordt gegarandeerd.

Vraag: Wat zijn de belangrijkste materialen die worden gebruikt bij de constructie van een 100a driepolige 3-fase gezekerde scheidingsschakelaar?

A: De behuizing is meestal gemaakt van vlamvertragend thermoplastisch plastic of plaatstaal, de contacten zijn van koper of verzilverd koper voor een betere geleiding, en de zekeringlichamen zijn gemaakt van keramische of versterkte composietisolatie. De bedieningshendel is vaak van metaal met een beschermende plastic hoes.

Vraag: Is de 100a driepolige 3-fase gezekerde scheidingsschakelaar geschikt voor installatie buitenshuis?

A: Ja, maar het moet worden geïnstalleerd in een behuizing met de juiste IP-classificatie (zoals IP65 of hoger) om bestand te zijn tegen stof, vocht en omstandigheden buitenshuis.
