100 Kva-distributie 13,8 Kv-pooltransformatoren

Wenzhou Xifa Electric Power Equipment Co., Ltd., opgericht in 2006, is met 20 jaar technische accumulatie uitgegroeid tot een toonaangevende productiebasis voor transformatoren. We implementeren het concept van lean production in elk productieproces om ervoor te zorgen dat de producten aan de behoeften van elke koper kunnen voldoen. Het jaarlijkse productievolume van onze fabriek bedraagt maar liefst 5.000 eenheden. We hebben de mogelijkheid om grondstoffen te verwerken en de kosten van 100 kva-distributie en 13,8 kv-pooltransformatoren kunnen worden geoptimaliseerd. Daarom hebben we meer voordelen op het gebied van prijs.

Stuur onderzoek

Productomschrijving

Deze 13,8 kv pooltransformator met 100 kva distributie heeft een nominaal vermogen van 100 kVA. De spanning aan de primaire zijde is 13800 V (in delta-aansluiting) en de spanning aan de secundaire zijde kan 120/240 V, 240/480 V of een andere aangepaste spanning zijn. Deze transformator kan worden aangesloten op een driefasig elektriciteitsnet om laagspanningsstroom aan het distributiesysteem te leveren.

Met behulp van hoogspanningsporseleinen bussen heeft de primaire zijde van de 100 kva-distributie 13,8 kv-pooltransformator dubbele bussen en de secundaire zijde heeft drie bussen. De bovengrondse distributietransformator maakt gebruik van koperen wikkelingen en georiënteerde siliciumstalen kernen, bestaande uit één spoel en twee ijzeren kernringen. De vertinde aansluitklemmen aan de primaire zijde en secundaire zijde kunnen worden aangesloten op koperen of aluminium geleiders.

Als professionele distributietransformator gebruikt 100 Kva Distribution 13,8 Kv Pole Transformers een energiebesparend spoelkernontwerp, dat niet alleen de stabiliteit van de werking garandeert, maar ook het energieverbruik effectief vermindert. Deze poolvormige distributietransformator, vervaardigd met geavanceerde technologie, garandeert betrouwbaarheid op lange termijn en een lange levensduur.

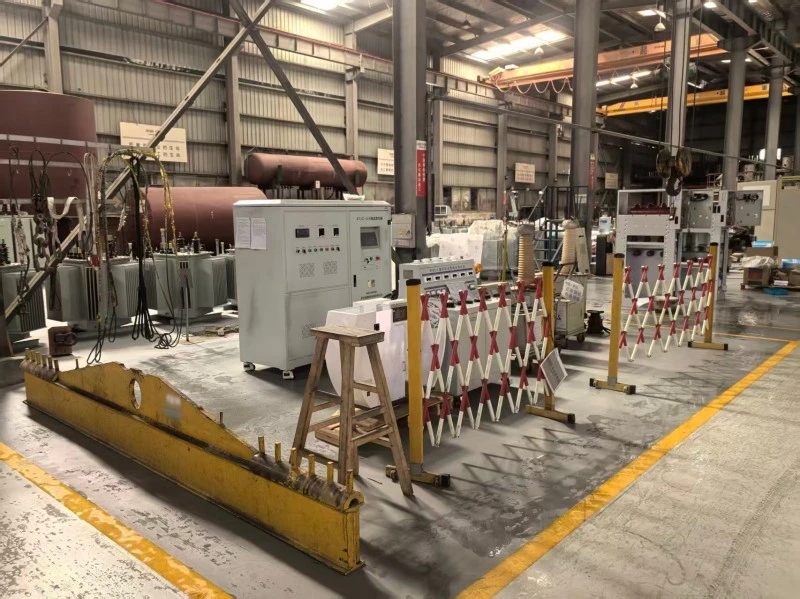

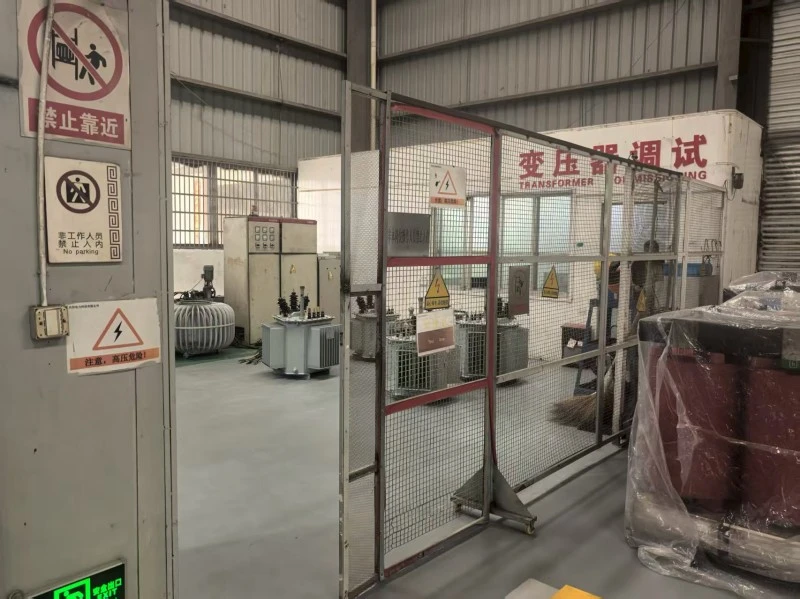

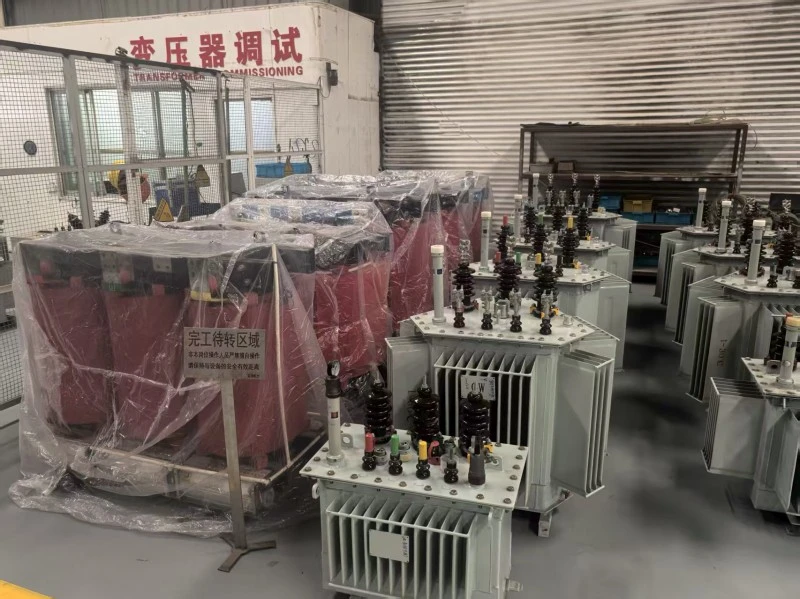

Elk apparaat heeft strenge uitgebreide acceptatietests ondergaan en we hebben al meer dan 10 jaar een record van nul fouten. Ondertussen voldoet de 13,8 kv-pooltransformator met 100 kva-distributie aan IEC, ANSI en andere belangrijke internationale normen, waardoor compatibiliteit met wereldwijde elektriciteitsnetsystemen wordt gegarandeerd.

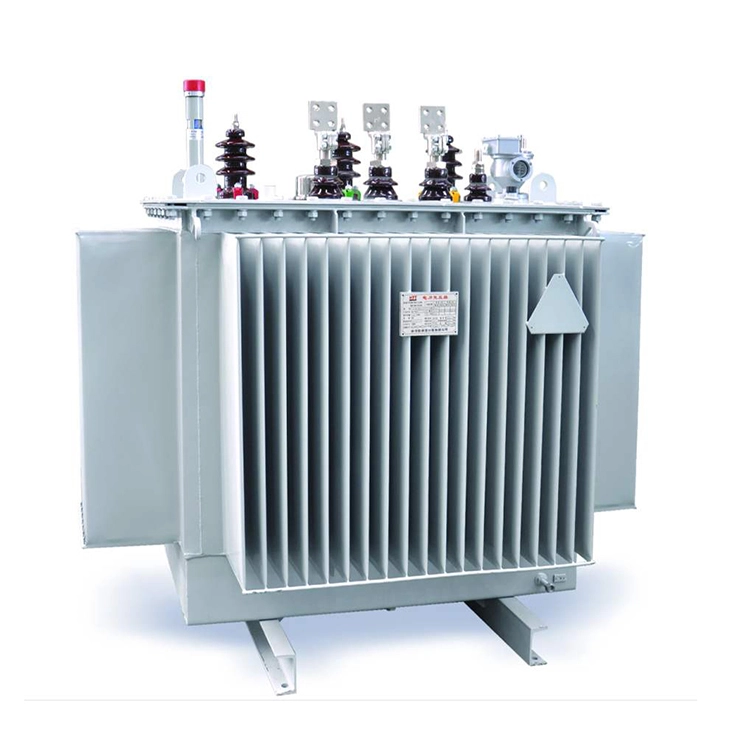

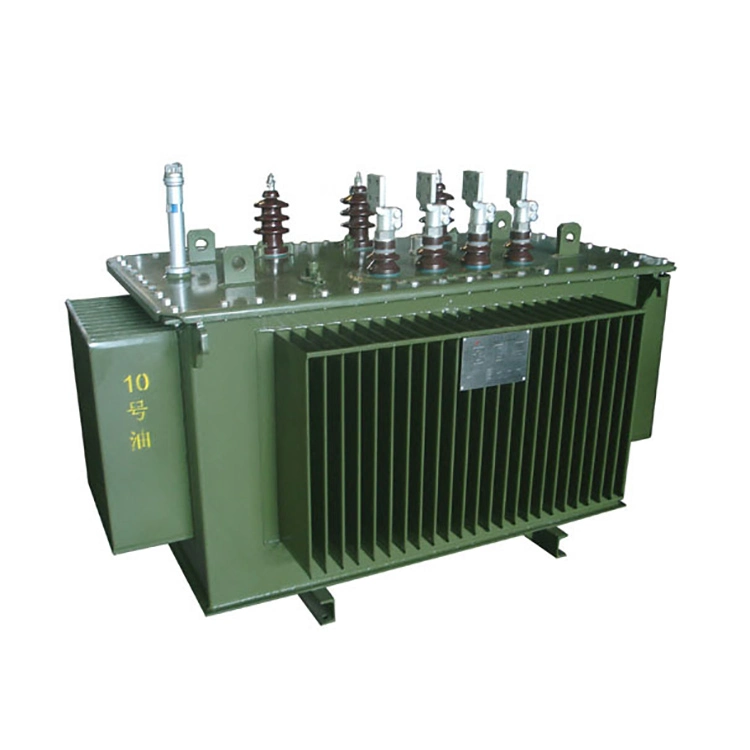

100 Kva Distribution 13 8 Kv Pole Transformers

Technische parameter:

Productnaam:	100 kva distributie 13,8 kv pooltransformator
Frequentie:	50/60 Hz
Primaire spanning aan de zijkant:	13,8 kV
Secundaire spanning aan de zijkant:	120/240 V, 240/480 V, 380 V/400 V
Kernverlies:	≈210 W tot 290 W
Kronkelverlies:	≈850 W tot 980 W
Geen laadstroom:	1,6% tot 1,8%
Kortsluitimpedantie:	2% - 4%
Materiaal wikkeling:	Koper of aluminium

Vraag: Hoe moeten voor een 13,8 kv-polige transformator met 100 kva-distributie, bij het selecteren van het model en het uitvoeren van de installatie, de specifieke configuraties van zekeringen, bliksemafleiders en aardingsbeveiliging worden bepaald om te voldoen aan de betrouwbaarheidseisen van elektriciteitsnetten op het platteland of in afgelegen gebieden?

1. De zekering wordt geselecteerd op basis van 2 tot 2,5 keer de nominale stroom van de hoogspanningszijde van de 100 kva distributie 13,8 kv pooltransformator (ongeveer 7,25 A). Het wordt aanbevolen om een uitvalzekering van 15 tot 20 A te gebruiken om op betrouwbare wijze de bekrachtigingsstootstroom tijdens het sluiten te vermijden (meestal 8 tot 12 keer de nominale stroom, die binnen 0,1 seconde duurt), terwijl ervoor wordt gezorgd dat de transformator snel kan smelten en isoleren in geval van kortsluiting of overbelasting in de transformator.

2. De bliksemafleider is geselecteerd als een gapless zinkoxide (MOV) type met een nominale spanning van 15 kV of 18 kV, geïnstalleerd aan de hoogspanningszijde tussen de zekering en de 100 kva distributie 13,8 kv pooltransformatorbus.

3.De aardingsterminal is rechtstreeks verbonden met de aardingsterminal van de behuizing van de transformator om blikseminslagen of operationele overspanningen te absorberen en de restspanning te beperken. De aardingsbeveiliging vereist dat het neutrale punt van de 13,8 kv-polige transformator met 100 kva-verdeling direct geaard is (afhankelijk van het aardingstype van het systeem, zoals TN C of TN S), en dat de aardingsklemmen van de behuizing en de bliksemafleider een enkele aardelektrode delen. De aardingsweerstand van de stroomfrequentie mag niet hoger zijn dan 10Ω in elektriciteitsnetten op het platteland of 4Ω in stedelijke en zeer betrouwbare gebieden, waardoor een veilige ontlading van foutstroom en bescherming van personeel en apparatuur wordt bereikt.

De gecoördineerde configuratie van deze drie elementen kan voldoen aan de vereisten voor bescherming tegen overstroom, overspanning en aardfout van de op een paal gemonteerde transformator.
