Paalgemonteerde distributietransformator 200kva

De op een paal gemonteerde distributietransformator 200kva is een zeer efficiënte oplossing ontwikkeld door Wenzhou Xifa Electric Power Equipment Co., Ltd. Met een sterke capaciteit, aanpassingsvermogen en stabiele prestaties. Hun toepassingsbereik is vrij uitgebreid en geschikt voor middelgrote stroombehoeften in industrieën, bedrijven en woonwijken. Het volledig afgedichte ontwerp van de transformator kan energie besparen, de vervuiling verminderen en een geluidsarme werking garanderen. Het ontwerp isoleert de op een paal gemonteerde distributietransformator van 200 kva van de lucht, waardoor de aantasting van olie en isolatiematerialen wordt voorkomen, de betrouwbaarheid wordt vergroot en de onderhoudsvereisten worden verminderd.

Stuur onderzoek

Productomschrijving

Deze op een paal gemonteerde distributietransformator 200kva heeft voornamelijk een driefasig ontwerp. De conventionele nominale spanningscombinaties omvatten 10/0,4 kV, 11/0,4 kV, 11/0,433 kV, 22/0,433 kV, 33/0,4 kV, enz., en omvatten verschillende opties die geschikt zijn voor verschillende regionale elektriciteitsnetten. De apparatuur is standaard uitgerust met geen geëxciteerde spanningsregeling, met een spanningsregelbereik van ±5% of ±2×2,5%. De verbindingsgroep kan worden geselecteerd als Dyn11 of Yyn0.

Onder 50 Hz-omstandigheden is de nominale stroom aan de 10 kV-hoogspanningszijde ongeveer 11,55 A, aan de 11 kV-hoogspanningszijde ongeveer 10,50 A en de nominale stroom aan de 0,4 kV-laagspanningszijde ongeveer 288,68 A. De conventionele kortsluitimpedantie is 4%. Tegelijkertijd kan het worden aangepast aan de gebruikersvereisten op het gebied van spanning, verbindingsgroep, enz. De energie-efficiëntie kan worden geselecteerd uit producten uit de serie gewone verliezen, lage verliezen en amorfe legering.

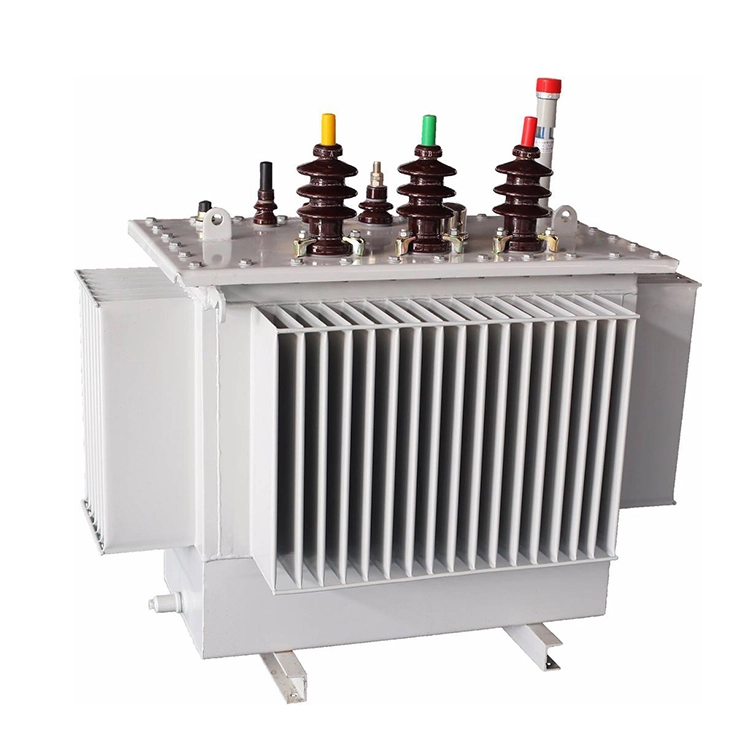

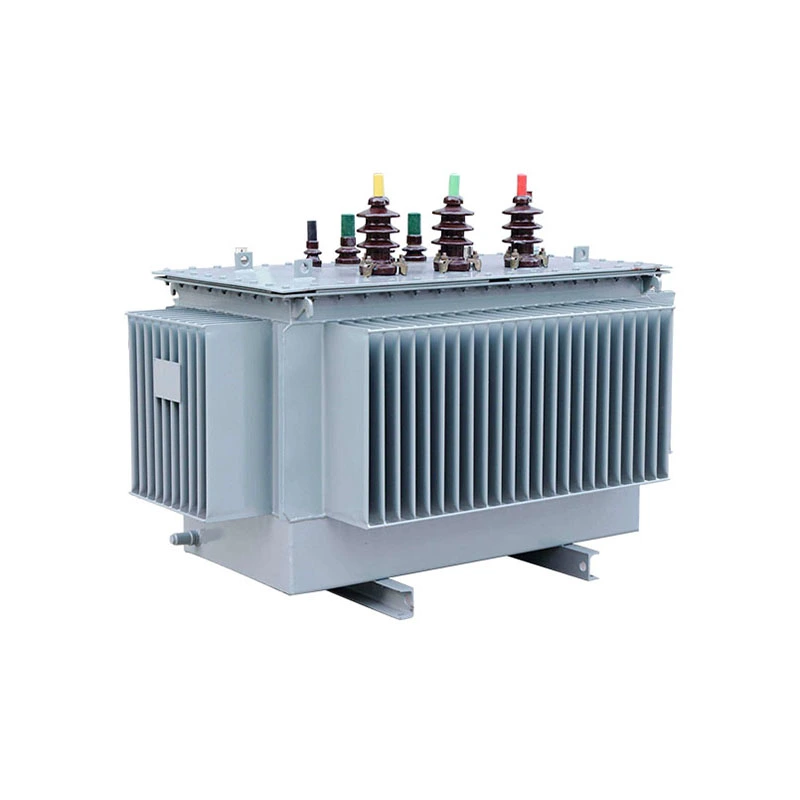

Pole Mounted Distribution Transformer 200kva

Technische parameter:

Productnaam:	paalgemonteerde distributietransformator 200kva
Nominale capaciteit :	200 kva
Invoer:	10 / 11 /22 /33kv
Uitgang:	0,4 kv
Vectorgroep:	Dyn11 of Yyn0
Tikken bereik:	±5% of ±2×2,5%
Verliezen in open circuit:	≤500 W
Belastingverliezen:	≤2700W
Koelmethode:	ONAN

Voordelen:

Zijn er verschillen tussen de op een paal gemonteerde distributietransformator 200kva en het op een pad gemonteerde type?

1. De op een paal gemonteerde distributietransformator 200kva wordt op de elektriciteitspaal bevestigd, op een bepaalde hoogte boven de grond. Het neemt geen waardevolle landbronnen in beslag en heeft weinig invloed op de grondruimte. De op een pad gemonteerde transformator wordt op een betonnen basis geplaatst, wat een bepaalde oppervlakte in beslag neemt.

2. Omdat het in de lucht hangt, komen mensen en dieren er minder snel mee in contact, waardoor het relatief veiliger is. Toch hoeft u niet al te nerveus te zijn als u langskomt. Het aanhouden van een normale afstand is voldoende. De op een pad gemonteerde transformator wordt relatief verborgen geïnstalleerd.

3. Elke afzonderlijke transformator heeft een beperkt voedingsbereik, doorgaans variërend van 5 kVA tot 167 kVA. Het wordt voornamelijk gebruikt om stroom te leveren aan een klein aantal gebruikers op één lijn. De pad-mounted transformator heeft echter een relatief groter vermogen, variërend van 75 kVA tot 3000 kVA.

4.Vergeleken met de ondergronds begraven apparatuur, heeft deze bovengrondse installatiemethode lagere materiaalkosten en constructieproblemen. Het is een zeer economische en praktische stroomvoorzieningsoplossing.

5. De op een paal gemonteerde distributietransformator 200kva is meestal een cilindrische olietank, gevuld met koelolie voor isolatie en warmteafvoer. De bovenkant is de hoogspanningsaansluitterminal en de onderkant is de laagspanningsaansluitterminal. Het ontwerp is zeer compact. Om de veiligheid te garanderen, zijn er vaak bliksemafleiders en zekeringen geïntegreerd om blikseminslag en kortsluiting te voorkomen.
