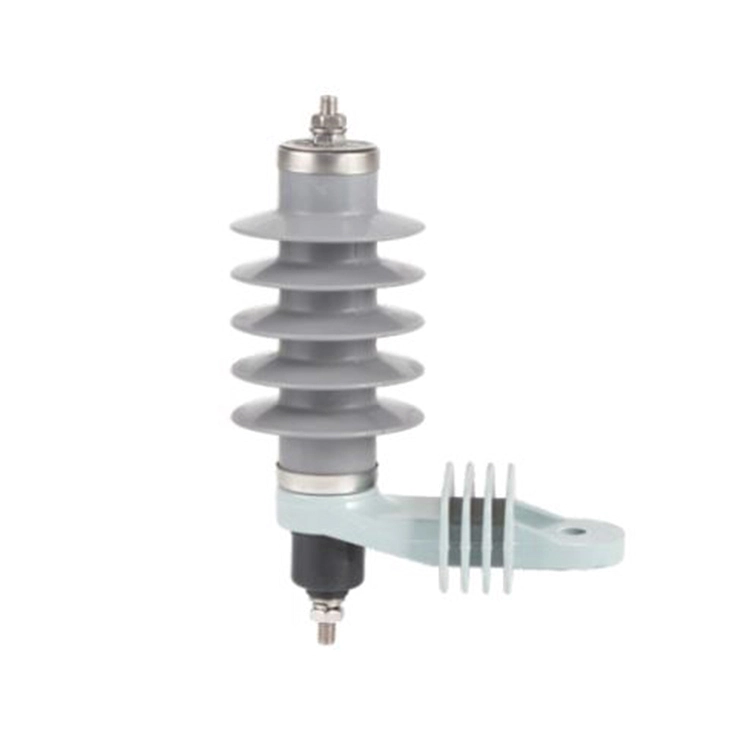

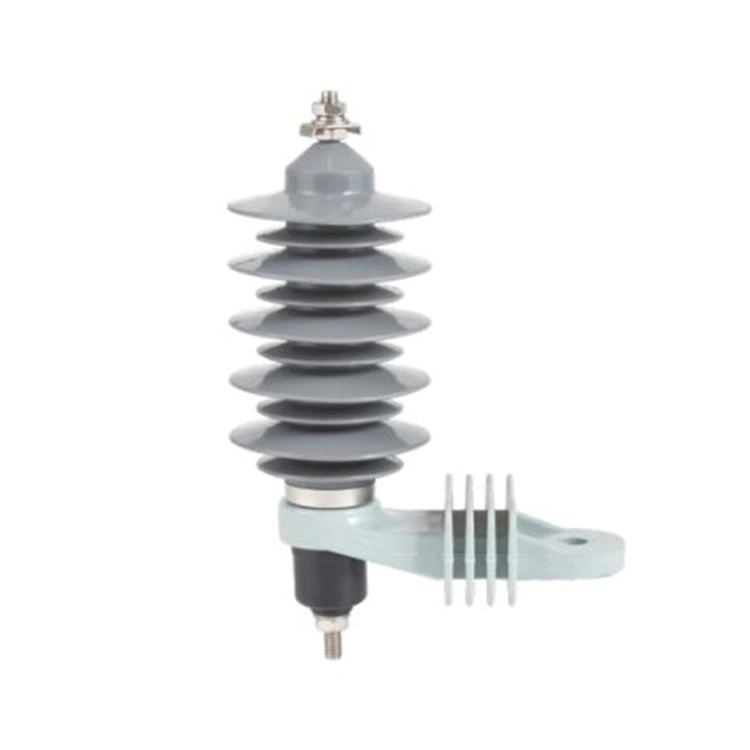

De 11kV-zinkoxide-verlichtingsafleider is een kritisch beveiligingsapparaat dat wordt gebruikt in onderstations en elektriciteitsdistributienetwerken. Het is ontworpen om distributietransformatoren, elektrische panelen en kabels te beschermen tegen bliksem en overspanningen.
Door gebruik te maken van geavanceerde ZnO-varistortechnologie beschikt de 11kV-zinkoxide-verlichtingsafleider in het onderstation over uitstekende niet-lineaire kenmerken, een snelle respons en een lage restspanning. Het zorgt voor een betrouwbare overspanningsbeveiliging zonder dat er stroomfrequentievolgstroom wordt gegenereerd.
Verkrijgbaar met porseleinen of siliconenrubberen behuizing, de11kV zinkoxide-verlichtingsafleiderin onderstation biedt superieure hydrofobiciteit, weerstand tegen vervuiling en een lange levensduur. Het is geschikt voor installatie binnen en buiten in onderstations, industriële installaties en systemen voor hernieuwbare energie.
3 tot 10 kV overspanningsafleider:
|
Modus |
Ons |
Ur |
Uc |
U1mA |
versus |
VL |
Vsw |
LD (2ms) |
H.C (4/10 μs) |
|
|
kV(r.m.s) |
≮kV |
≯kV |
A |
kA |
||||
|
YH5WS-5/15 |
3 |
5 |
4.0 |
7.5 |
15.5 |
13.5 |
12.8 |
150 |
65 |
|
YH5WS-10/30 |
6 |
10 |
8.0 |
14.4 |
31.0 |
30 |
27 |
150 |
65 |
|
YH5WS-17/50 |
10 |
17 |
13.6 |
24 |
51.5 |
50 |
45 |
150 |
65 |
| Ons | Systeem nominale spanning |
| Ur | Nominale spanning van de afleider |
| Uc | Continue bedrijfsspanning |
| U1mA | DC-referentiespanning bij 1 mA |
| versus | Steile stroom Impuls Restspanning; |
| VL | Blikseminslag Restspanning |
| Vsw | Schakelimpuls restspanning |
| LD | Bestand tegen langdurige stroomimpulsen |
| H.C | Bestand tegen hoge stroomimpulsen |
Vraag: Waarom is een 11kV-zinkoxide-lichtafleider nodig in een onderstation?
A: Onderstations zijn kritieke punten in het elektriciteitsdistributienetwerk, en apparatuur zoals distributietransformatoren, midden- en laagspanningsstroomonderbrekers en stroomrails zijn gevoelig voor schade door voorbijgaande overspanningen. Een 11kV-zinkoxide-verlichtingsafleider leidt deze spanningspieken veilig naar de grond en voorkomt zo schade aan de isolatie, uitval van apparatuur en mogelijke brandgevaren naar 11kv-substations.
Vraag: Hoe werkt een 11kV-zinkoxide-verlichtingsafleider in een onderstation?
A: Wanneer er een overspanning optreedt, neemt de weerstand van de zinkoxidevaristor af, waardoor de 11kV zinkoxide-lichtafleider de stootstroom naar de aarde kan geleiden. Zodra de piek verdwijnt en de spanning terugkeert naar een normaal niveau, neemt de weerstand van de 11kV-zinkoxide-lichtafleider toe, waardoor verdere stroom effectief wordt geblokkeerd en de aangesloten apparatuur wordt beschermd.
Vraag: Hoe moet een bliksemafleider van 11 kV zinkoxide in een onderstation worden geïnstalleerd?
A: Installatie van een set zinkoxide-verlichtingsafleiders van 11 kV in een onderstation moet de richtlijnen van de fabrikant en de industrienormen volgen. De belangrijkste overwegingen zijn onder meer:
Goede aarding: Zorg voor een pad met lage weerstand naar aarde om een effectieve stroomstootdissipatie te vergemakkelijken.
Juiste oriëntatie: Installeer de 11kV zinkoxide-lichtafleider in de juiste polariteit om een goede werking te garanderen.
Opruiming: Zorg voor voldoende afstand om vlamoverslag te voorkomen en de veiligheid te garanderen.
Toegankelijkheid: Positie voor eenvoudige inspectie en onderhoud.
