A Huidigente Transformator (CT)is een cruciaal onderdeel in moderne elektrische en energiesystemen, waardoor nauwkeurige stroommeting, systeembescherming en energiemonitoring mogelijk zijn zonder direct elektrisch contact. Het kiezen van de juiste CT is essentieel voor het garanderen van de veiligheid, nauwkeurigheid en langdurige systeembetrouwbaarheid.
In deze diepgaande gids onderzoeken we hoe stroomtransformatoren werken, de verschillende CT-typen, de belangrijkste selectiecriteria, nauwkeurigheidsklassen, best practices voor installatie en toepassingen in de echte wereld. Of u nu een industrieel energiesysteem ontwerpt, energiemonitoring upgradet of CT's selecteert voor beveiligingsrelais, dit artikel helpt u een weloverwogen beslissing te nemen.
A Stroomtransformator (CT)is een instrumenttransformator die is ontworpen om hoge wisselstroomwaarden (AC) terug te brengen naar een lager, gestandaardiseerd niveau dat veilig kan worden gemeten of bewaakt door meters, beveiligingsrelais of besturingsapparatuur.
CT's worden veel gebruikt bij:
Door gebruik te maken van elektromagnetische inductie zorgt een CT voor elektrische isolatie tussen hoogspanningscircuits en laagspanningsmeetapparatuur, waardoor de systeemveiligheid aanzienlijk wordt verbeterd.
Het werkingsprincipe van een stroomtransformator is gebaseerd opDe wet van Faraday van elektromagnetische inductie. Wanneer stroom door de primaire geleider vloeit, genereert deze een magnetisch veld rond de kern. Deze magnetische flux induceert een proportionele stroom in de secundaire wikkeling.
Een CT-waarde van bijvoorbeeld1000A:5Aconverteert 1000 ampère primaire stroom naar een beheersbare 5 ampère voor meetinstrumenten.
Window CT's hebben een cirkelvormige opening waardoor de primaire geleider passeert. Ze zijn compact, betrouwbaar en worden vaak gebruikt in schakelapparatuur en distributiepanelen.
Split-core CT's kunnen worden geïnstalleerd zonder de primaire geleider los te koppelen, waardoor ze ideaal zijn voor het achteraf aanpassen van bestaande systemen en energie-audits.
CT's van het staaftype gebruiken een ingebouwde primaire geleider en zijn ontworpen voor toepassingen met hoge stroomsterkte en uitstekende mechanische sterkte.

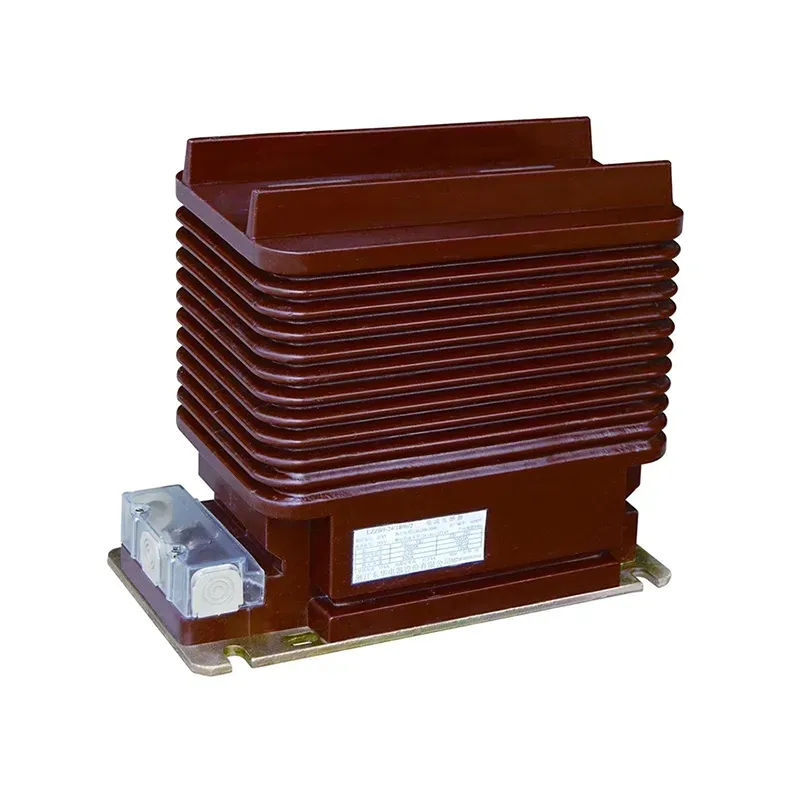

Deze CT's omvatten meerdere windingen op de primaire wikkeling en worden gebruikt voor meettoepassingen met lage stroomsterkte en hoge nauwkeurigheid.
Het selecteren van de juiste CT vereist een evenwicht tussen prestaties, veiligheid en kosten. Hieronder staan de belangrijkste criteria waarmee u rekening moet houden:
Kies een CT met een primaire stroomsterkte die overeenkomt met of iets hoger is dan de maximale bedrijfsstroom van uw systeem.
De nauwkeurigheidsklasse bepaalt hoe nauwkeurig de CT de primaire stroom reproduceert. Dit is vooral van cruciaal belang voor facturerings- en beveiligingssystemen.
Last verwijst naar de totale belasting (in VA) aangesloten op de secundaire CT. Het overschrijden van de nominale belasting vermindert de nauwkeurigheid en kan oververhitting veroorzaken.
Fabrikanten houden vanXiFaop maat gemaakte CT-oplossingen leveren die voldoen aan specifieke systeemvereisten, waardoor optimale prestaties en betrouwbaarheid op lange termijn worden gegarandeerd.
Nauwkeurigheidsklassen definiëren de toelaatbare fout van een CT onder gespecificeerde omstandigheden.
Door de juiste nauwkeurigheidsklasse te kiezen, wordt voldaan aan normen zoals IEC en IEEE, terwijl de systeemefficiëntie behouden blijft.
In moderne energie-infrastructuren spelen CT's een cruciale rol bij het mogelijk maken van intelligente monitoring en voorspellende onderhoudsstrategieën.
Een juiste installatie is essentieel om een veilige en nauwkeurige werking van de CT te garanderen.
Een onjuiste installatie kan leiden tot gevaarlijke overspanningen en onnauwkeurige metingen.
| CT-type | Belangrijkste voordeel | Typische toepassing |
|---|---|---|
| Venster CT | Compact en zuinig | Schakelpanelen |
| Gesplitste kern CT | Eenvoudige installatie | Energie retrofit |
| Stangtype CT | Hoge stroomcapaciteit | Onderstations |
| Wond-CT | Hoge nauwkeurigheid | Meting bij lage stroomsterkte |
Een secundaire CT met open circuit kan gevaarlijk hoge spanningen genereren, wat een ernstig veiligheidsrisico met zich meebrengt en mogelijk apparatuur beschadigt.
Traditionele CT's zijn alleen ontworpen voor wisselstroom. Voor DC-metingen zijn Hall-effectsensoren vereist.
Met de juiste installatie- en bedrijfsomstandigheden kan een hoogwaardige CT 20 tot 30 jaar of langer meegaan.
Niet noodzakelijkerwijs. Een hogere nauwkeurigheid verhoogt de kosten. De nauwkeurigheidsklasse moet overeenkomen met de werkelijke vereisten van de toepassing.
Het goede kiezenStroomtransformator (CT)is een cruciale stap in het ontwerpen van veilige, efficiënte en betrouwbare elektrische systemen. Door CT-typen, nauwkeurigheidsklassen en toepassingsvereisten te begrijpen, kunnen ingenieurs en systeemontwerpers de prestaties aanzienlijk verbeteren en operationele risico's verminderen.
Als u op zoek bent naar betrouwbare en op maat gemaakte stroomtransformatoroplossingen,XiFabiedt een breed scala aan CT-producten die zijn ontworpen voor nauwkeurigheid, duurzaamheid en naleving van internationale normen.
Wilt u meer weten over het selecteren van de ideale stroomtransformator voor uw project of wilt u technische ondersteuning aanvragen?neem contact met ons opvandaag nog en laat onze experts u met vertrouwen helpen uw systeem van stroom te voorzien.
