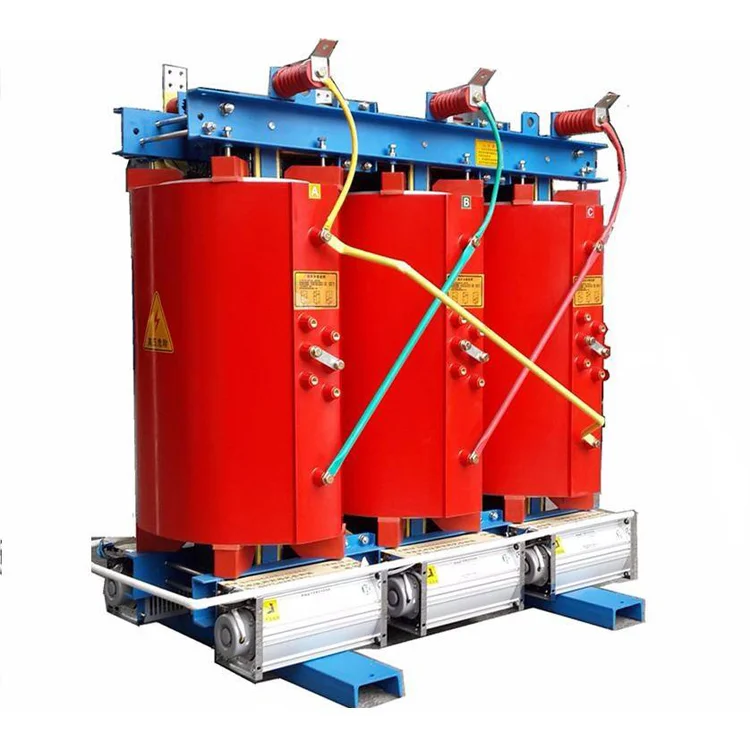

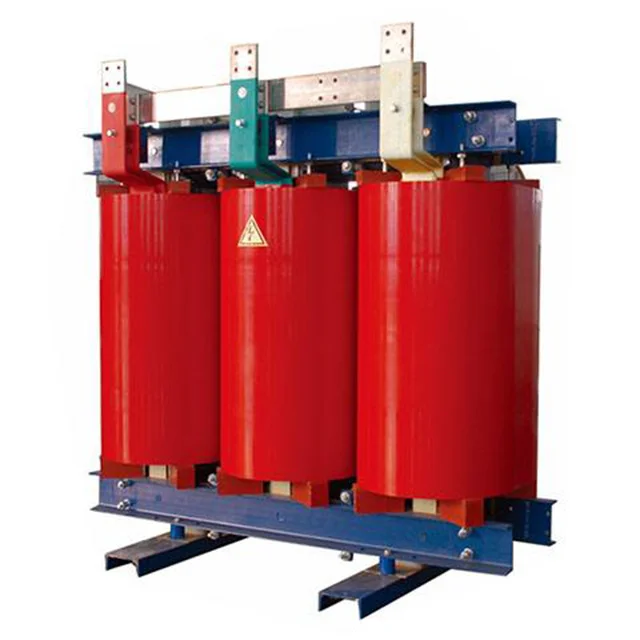

200kva 13,8kv droge type transformator epoxyhars

Wenzhou Xifa Electrical Equipment Co., Ltd. is gevestigd in Yueqing, Wenzhou, de bekende geboorteplaats van elektrische apparatuur in China. Met meer dan 20 jaar rijke productie-ervaring op het gebied van transformatoren en schakelapparatuur heeft ons bedrijf zowel nationaal als internationaal een sterke reputatie opgebouwd. De 200 kva 13,8 kv droge type transformator-epoxyhars die we produceren is bijzonder populair en wordt op grote schaal verkocht op markten over de hele wereld.
Voordat het de fabriek verlaat, moet elke 200 kva 13,8 kv epoxyhars van het droge type transformator strenge inspecties ondergaan, inclusief geïnduceerde overspanningstests en metingen van gedeeltelijke ontlading, vereist om minder dan 10 pC te zijn, om ervoor te zorgen dat het product voldoet aan normen zoals GB T 10228 of IEC 60076.

Stuur onderzoek

Productomschrijving

De hoogspannings- en laagspanningswikkelingen van de 200 kva 13,8 kv droge type transformator-epoxyhars zijn van gegoten spoelconstructie en bieden voordelen zoals een sterke kortsluitvastheid, lage onderhoudsvereisten, hoge operationele efficiëntie, compact formaat en weinig ruis. 200 kva 13,8 kv droge type transformator epoxyhars wordt vaak gebruikt op locaties met hoge eisen voor brand- en explosiebeveiliging.

Het spoelgietproces maakt gebruik van statisch mengen, vacuümgieten en positieve druktechnologie, wat resulteert in prestaties die superieur zijn aan die van vacuümgieten zonder positieve druk.

Simulatieanalyse wordt uitgevoerd op het kernmodel om resonantie van de kernholte te voorkomen en ruis effectief te verminderen. De simulatieanalyse van blikseminslag wordt uitgevoerd op het hoogspanningsspoelmodel om de bliksembestendigheid van het product te verbeteren. De veldsterkte tussen de lagen wordt verminderd om een lage gedeeltelijke ontlading te bereiken.

De harsstructuur van de gegoten hoogspannings- en laagspanningsspoelen is dun, barstbestendig en biedt goede warmteafvoerprestaties bij een lage temperatuurstijging.

De gegoten hoogspannings- en laagspanningsspoelen maken gebruik van klasse H-isolatiematerialen, wat een sterke overbelastingscapaciteit biedt. Onder natuurlijke koeling kan de epoxyhars van het droge type transformator van 200 kva 13,8 kv continu werken bij een belasting van 110%; onder geforceerde luchtkoeling kan het continu werken op 150% belasting.

Er kan een uitgebreid temperatuurdetectie- en beveiligingssysteem worden uitgerust. Het intelligente signaaltemperatuurregelsysteem detecteert en geeft automatisch de bedrijfstemperatuur van elk van de driefasige wikkelingen weer, start en stopt automatisch de koelventilatoren en biedt alarm- en uitschakelfuncties.

200 kva 13,8 kv droge type transformator epoxyhars heeft een aantrekkelijk uiterlijk, compact formaat, kleine voetafdruk en lage installatiekosten.

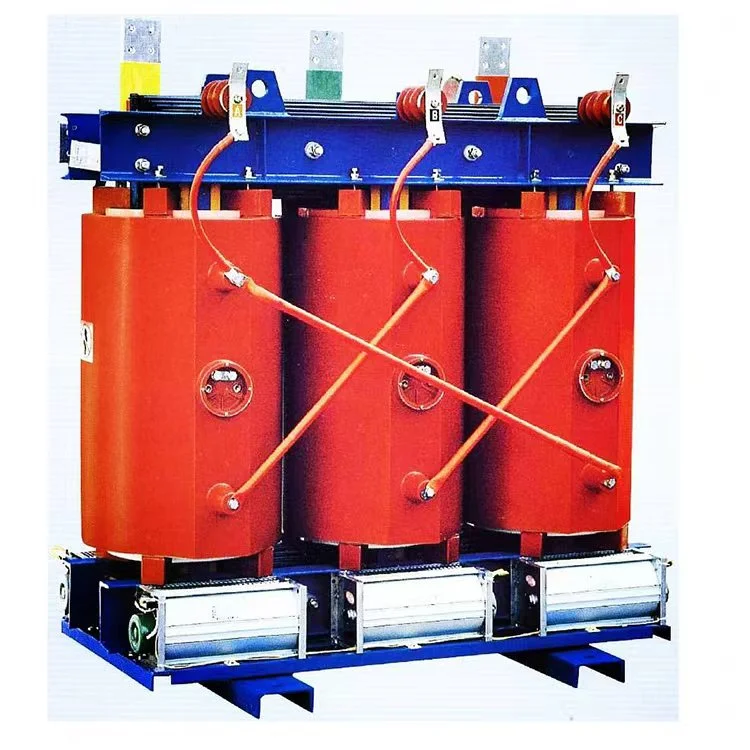

200kva 13 8kv Dry Type Transformer Epoxy Resin

Productparameters:

Naam	200 kva 13,8 kv droge type transformator epoxyhars
Nominaal vermogen	200kva
Primaire spanning	13,8KV
Secundaire spanning	0,4/0,415 kV
Isolatie materiaal	Giethars
Vectorgroep	Dyn11 Yyn0
Nullastverlies (P0)	Gebaseerd op de eis van de klant
Belastingsverlies (Pk) @ 120°C	Gebaseerd op de eis van de klant
Impedantiespanning (VK)	6%
Isolatieklasse	KLASSE F of H
Koelmethode	ONAF ONAF
Gedeeltelijke ontlading	Minder dan 10st

Offerteaanvraag

Kan een epoxyhars van het droge type transformator van 200 kva 13,8 kv buitenshuis worden geïnstalleerd? Ja, maar ze vereisen beschermende behuizingen, IP54 of hoger, om te beschermen tegen vocht, stof en extreme weersomstandigheden.

Wat is het geluidsniveau van een epoxyhars van het droge type transformator van 200 kva 13,8 kv? Het geluidsniveau ligt doorgaans tussen 50 en 70 dB, afhankelijk van het ontwerp en de belasting. Er zijn stillere modellen verkrijgbaar met ruisonderdrukkingsfuncties.

Kan de transformator worden aangepast voor specifieke toepassingen? Ja, fabrikanten bieden aanpassingsmogelijkheden zoals:

Speciale spanningswaarden (bijv. 20 kV tot 6,6 kV)

Verbeterde bescherming (bijv. overspanningsafleiders, temperatuursensoren)

Behuizingsmaterialen (roestvrij staal, corrosiebestendige coatings)
