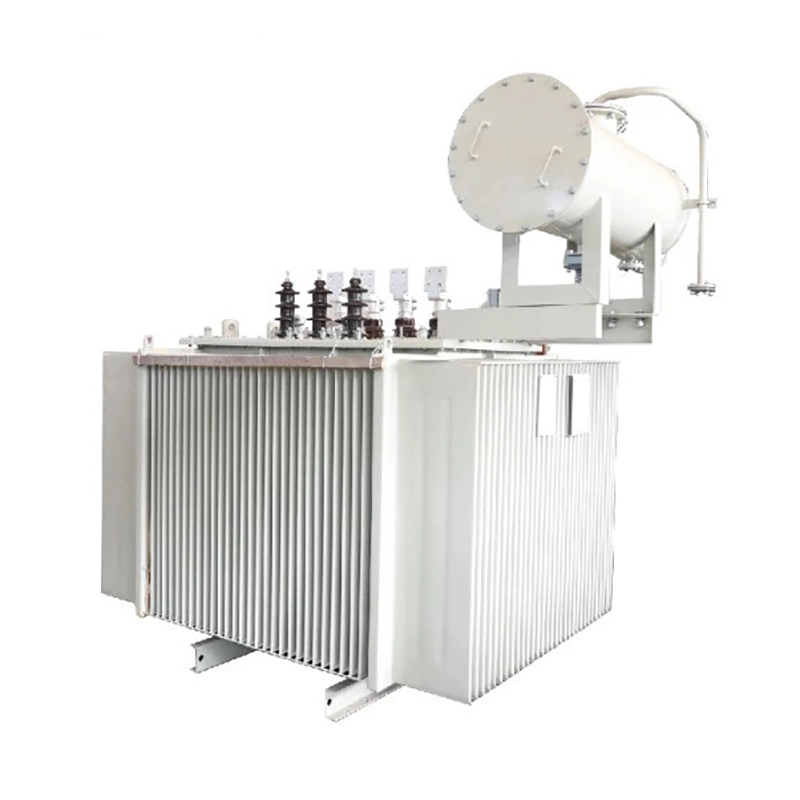

2500 Kva 20kv 3-fase olie-ondergedompelde transformator

Om een hoogwaardige 2500 kva 20kv 3-fase olie-ondergedompelde transformator te produceren, gebruikt Wenzhou XiFa Electrical Power Equipment Co., Ltd. een beproefd ontwerpconcept dat zich richt op het verbeteren van de efficiëntie van de ONAN-transformator, met behulp van een geoptimaliseerd magnetisch circuitontwerp op de transformatorkern en hoog geleidend koper op de wikkelstructuur. Hoewel de hogere efficiëntie hogere budgetkosten met zich meebrengt, kan het lagere volledige verlies jaarlijks 15% tot 35% elektriciteitskosten besparen op een 2500 kva 20kv driefasige olie-ondergedompelde transformator. Ondertussen zou Wenzhou XiFa Electrical Power Equipment Co., Ltd. foliewikkeltechnologie toepassen om de mechanische sterkte van de wikkeling te verbeteren.

Stuur onderzoek

Productomschrijving

De 2500 kva 20kv 3-fase olie-ondergedompelde transformator is ontworpen in Wenzhou XiFa Electrical Power Equipment Co., Ltd voor betrouwbare werking in 50 Hz of 60 Hz stroomdistributiesystemen, zoals industriële installaties, onderstations van nutsvoorzieningen, commerciële faciliteiten en infrastructuurprojecten. 2500 kva 20kv 3-fase olie-ondergedompelde transformator zorgt voor een stabiele spanningstransformatie en betrouwbare stroomverdeling onder verschillende belastingsomstandigheden. Met een compacte structuur en efficiënte koelprestaties is de transformator geschikt voor continu gebruik in veeleisende omgevingen.

Elke 2500 kva 20kv driefasige olie-ondergedompelde transformator wordt vervaardigd in overeenstemming met de IEC 60076-normen en ondergaat routinematige fabriekstests vóór levering. Het ontwerp maakt gebruik van hoogwaardige siliciumstalen kernen en geoptimaliseerde wikkelingen om nullast- en belastingsverliezen tijdens bedrijf te verminderen. De versterkte wikkelstructuur verbetert ook de weerstand tegen kortsluiting, waardoor stabiele prestaties en operationele veiligheid gedurende een lange levensduur behouden blijven.

Om aan de projectschema's en installatievereisten te voldoen, worden tijdens het hele productieproces gestandaardiseerde engineering en efficiënt productiebeheer toegepast. Het zorgt voor een stabiele productkwaliteit en tijdige levering voor EPC-aannemers en nutsbedrijven. Bovendien is de 2500 kva 20kv driefasige olie-ondergedompelde transformator ontworpen voor eenvoudig onderhoud en betrouwbare werking op lange termijn, wat een economische en praktische oplossing biedt voor moderne middenspanningssystemen.

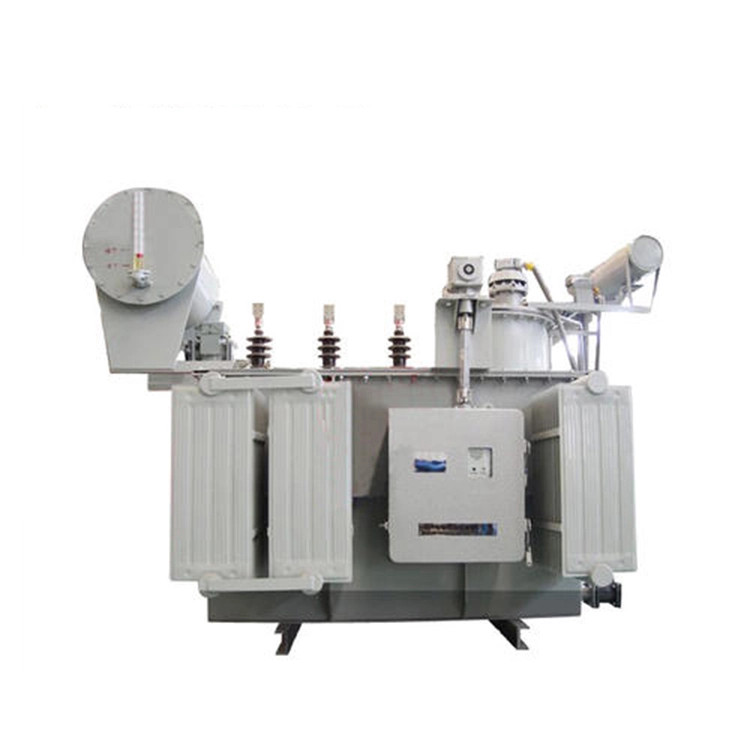

2500 Kva 20kv 3 Phase Oil Immersed Transformer

Technische specificatie:

Productnaam		2500 kva 20kv 3-fase olie-ondergedompelde transformator
Nominale spanning		20/0,4 kV
Vectorgroep		Dyn11
Tik op Wisselaar	Type	OCTC of OLTC
	Bereik	Typisch 5 posities, elk 2,5%
Efficiëntie		≥99%
Impedantie		6,0% ± 10%
Geen laadstroom		≤0,8%
Isolatieniveau		LI 120 kV/AC 50 kV
Temperatuurstijging		Olie: ≤55 K; Opwinding: ≤65 K
Wikkelmateriaal		100% koper of 100% aluminium

Voordelen van 2500 kva 20kv 3-fase olie-ondergedompelde transformatoren

1. 2500 kva 20kv 3-fase olie-ondergedompelde transformatoren bieden een hoge bedrijfsefficiëntie. De isolerende olie zorgt voor een effectieve koeling van de interne wikkelingen, waardoor tijdens bedrijf de juiste bedrijfstemperatuur behouden blijft. Door de warmte efficiënter te regelen en energieverliezen te verminderen, kunnen 2500 kva 20kv driefasige olie-ondergedompelde transformatoren stabiele prestaties en een verbeterd energieverbruik bereiken.

2. De isolatieolie dient ook als een effectief isolatiemedium in de 2500 kva 20kv driefasige olie-ondergedompelde transformator. Het helpt de wikkelingen te isoleren en vermindert het risico op elektrische fouten zoals vonkontlading of ontlading. Bovendien helpt de olie bij de temperatuurstabilisatie en helpt het oververhitting te voorkomen, wat bijdraagt aan een langere levensduur van de apparatuur. 2500 kva 20kv driefasige olie-ondergedompelde transformatoren werken over het algemeen met lagere geluids- en trillingsniveaus, waardoor mechanische spanning wordt verminderd en de operationele betrouwbaarheid wordt verbeterd.

3. Als hoogwaardig isolatiemedium biedt transformatorolie sterke diëlektrische eigenschappen die een veilige en stabiele werking ondersteunen. De onderhoudsvereisten zijn relatief eenvoudig vergeleken met sommige andere typen transformatoren, waarbij routinematig onderhoud voornamelijk olie-inspectie, olievervanging indien nodig en reinigingsprocedures omvat.

4. Vergeleken met bepaalde alternatieve transformatorontwerpen zijn 2500 kva 20kv 3-fase olie-ondergedompelde transformatoren vaak kosteneffectiever te vervaardigen, wat ze tot een praktische en economische oplossing maakt voor grootschalige stroomdistributiesystemen en industriële toepassingen.

5. 2500 kva 20kv driefasige olie-ondergedompelde transformatoren zijn geschikt voor een breed scala aan omgevingsomstandigheden en belastingskarakteristieken. In olie ondergedompelde transformatoren kunnen binnen een breed temperatuurbereik werken en zijn bestand tegen tijdelijke overbelasting, waardoor stabiele prestaties mogelijk zijn, zelfs in veeleisende energiesysteemomgevingen.
