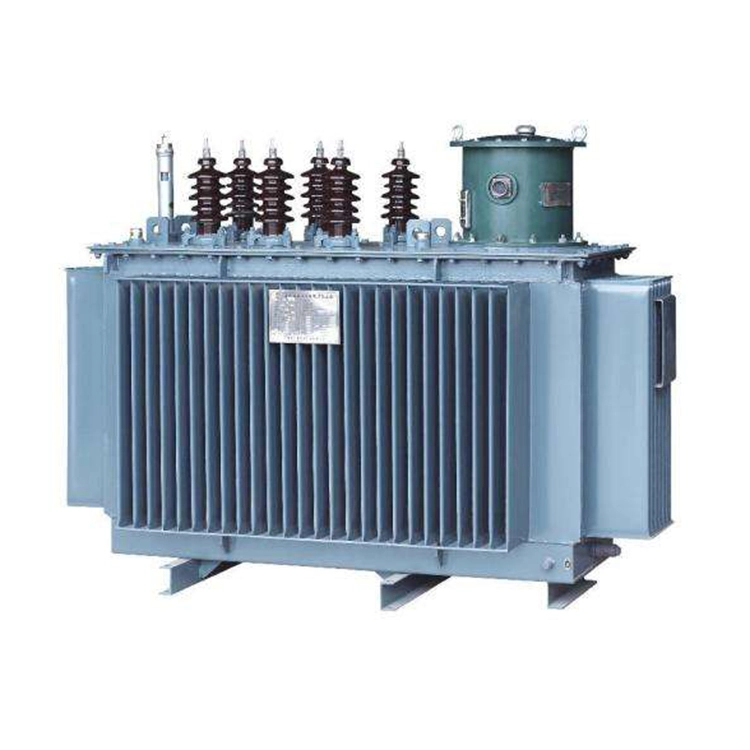

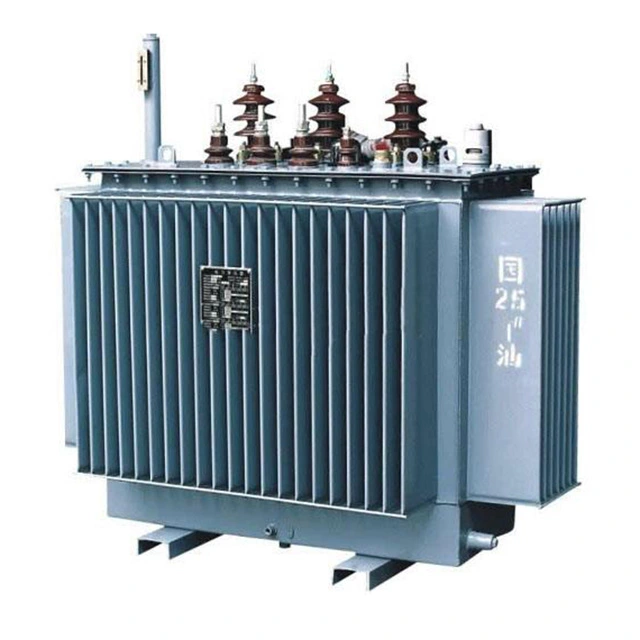

10kv 500kva Step-down olie-ondergedompelde transformator

WenZhou XiFa Electrical Power Equipment Co., Ltd is een professionele fabriek voor de productie van 10kv 500kva step-down olie-ondergedompelde transformator met service op maat die past bij de werkomgeving voor buitenlandse klanten. Wenzhou XiFa Electrical Power Equipment Co., Ltd zou bijvoorbeeld de eis van temperatuurstijging verhogen van 65 K naar 45 K gemiddeld voor klanten in het Midden-Oosten en Centraal-Azië. En elke 10kv 500kva step-down olie-ondergedompelde transformator zou hoogwaardige isolatieolie gebruiken in het productieproces om standaardwerking te hebben onder -50 ° C tot 60 ° C.

Stuur onderzoek

Productomschrijving

Installatievereisten van in olie ondergedompelde transformatoren:

1. 10kv 500kva olie-ondergedompelde transformatoren moeten op de juiste manier worden vastgezet en ondersteund om trillingen of bewegingen te voorkomen die kunnen optreden tijdens transport en installatie.

2. De 10kv 500kva olie-ondergedompelde transformator wordt verticaal op een stevige ondergrond geïnstalleerd en zorgvuldig waterpas gesteld om een stabiele werking te garanderen.

3. De ondersteunende structuren van 10 kv 500 kva olie-ondergedompelde transformatoren moeten verticaal en horizontaal worden geïnstalleerd en op passende wijze van de grond worden geïsoleerd. De installatiehoogte mag horizontaal niet meer dan 2,5 m en verticaal 4 m bedragen. Alle componenten en aansluitingen van 10kv 500kva olie-ondergedompelde transformatoren moeten stevig en betrouwbaar worden bevestigd.

4. Bussen en kabels van 10 kv 500 kva olie-ondergedompelde transformatoren moeten zo dicht mogelijk bij elkaar worden geplaatst. Waar de omstandigheden het toelaten, kunnen kabels worden aangesloten op het 10 kv 500 kva getrapte, in olie ondergedompelde transformatorlichaam via isolatiehulzen of speciale loden gaten.

5. Alle ondersteunende frames van een 10kv 500kva olie-ondergedompelde transformator moeten sterk en betrouwbaar zijn. Alle verbindingsonderdelen en bevestigingsmiddelen moeten belastingstests onder nominale bedrijfsomstandigheden kunnen doorstaan.

6. Het koelsysteem en alle accessoires van de 10kv 500kva step-down olie-ondergedompelde transformator moeten compleet, intact en correct zijn geïnstalleerd.

7. De installatielocatie van de 10kv 500kva step-down olie-ondergedompelde transformator moet schoon en droog zijn, vrij van ontvlambare, explosieve of corrosieve stoffen. Roken en open vuur zijn ten strengste verboden in de omgeving.

8. Na de installatie moeten de juiste afdichtingsmaatregelen worden genomen om het binnendringen van olielekkage, lucht of vocht in de tank te voorkomen, wat anders tot bedrijfsstoringen of ongelukken zou kunnen leiden.

10kv 500kva Step Down Oil Immersed Transformer

Technische specificatie:

Productnaam		10kv 500kva step-down olie-ondergedompelde transformator
Spanningsverhouding		10/0,4 kV
Vectorgroep		Dyn11 of Yyn0
Koelsysteem		ONAN
Tik op Wisselaar	Type	Stroomloze tapwisselaar of on-load tapwisselaar
	Bereik	2,5% per niveau, vijf stappen voor totaal
Impedantie		4,5% ± 10%
Temperatuurstijging		Olietop: ≤55 K; Kronkelgemiddelde: ≤65 K
Omgevingstemperatuur		-25°C tot +40°C
Hoogte		≤ 1000 m (derating vereist voor gebruik op grote hoogte)
Relatieve vochtigheid		≤ 95%

Veiligheidsmaatregelen van in olie ondergedompelde transformator

Omdat 10kv 500kva olie-ondergedompelde transformatoren olie als isolatiemedium gebruiken, moeten tijdens alle elektrische handelingen strikt de juiste veiligheidsmaatregelen in acht worden genomen. Om het risico op isolatiefouten te verminderen en een veilige werking te garanderen, moeten de volgende maatregelen worden geïmplementeerd:

1. Regelmatige inspectie van de 500kva ONAN-transformator zal worden versterkt. Eventuele potentiële veiligheidsrisico's moeten tijdig worden geïdentificeerd en geëlimineerd.

2. Kortsluitfouten tijdens bedrijf moeten strikt worden voorkomen, aangezien de resulterende kortsluitstroom ernstige interne druk kan veroorzaken, wat kan leiden tot tankbreuk of brandgevaar.

3. Om het risico op explosie veroorzaakt door interne fouten te verminderen, moet de tank van 10 kv 500 kva in olie ondergedompelde transformatoren worden uitgerust met geschikte drukontlastingsapparaten om indien nodig overmatige interne druk af te laten.

4. Elke 10kv 500kva olie-ondergedompelde transformator van Wenzhou XiFa Electrical kan binnen 2 uur op 120% worden geladen. Overbelasting op lange termijn van de 10kv 500kva step-down olie-ondergedompelde transformator moet echter worden vermeden, omdat dit kan resulteren in overmatige temperatuurstijging, versnelde veroudering van de isolatie en een kortere levensduur.
