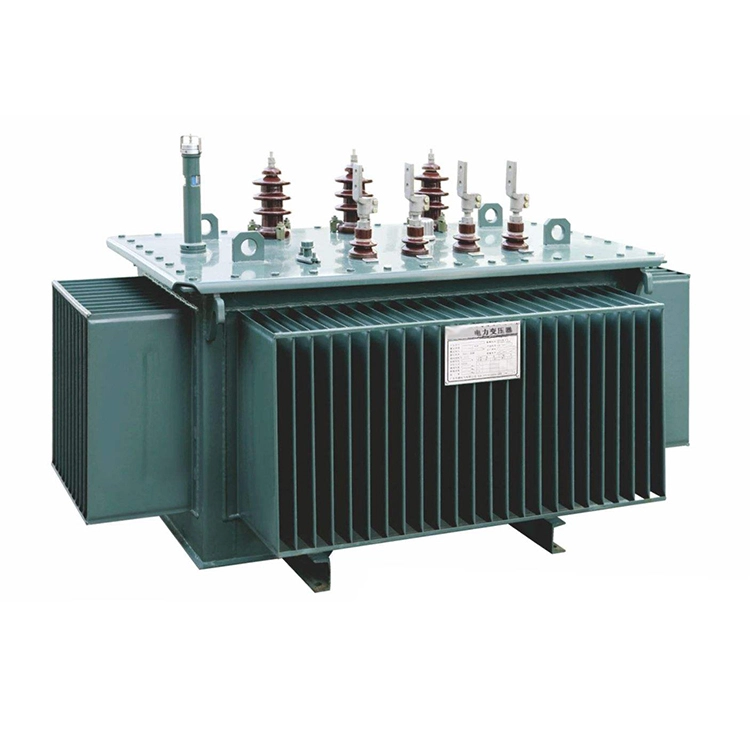

400v tot 11kv Step-up-pooltransformator 500kva

Wenzhou Xifa Electric Power Equipment Co., Ltd. richt zich altijd op transformatoren en heeft zich nu ontwikkeld tot een moderne productieonderneming die R&D, productie, verkoop en service integreert. Vertrouwend op voortdurende technologische innovatie en rigoureuze productieprocessen, hebben we lange tijd stabiele en betrouwbare producten geleverd aan biedingsprojecten voor ondernemingen en nationale netwerken. De fabriek implementeert strikt het kwaliteitsnormensysteem en produceert de 400v tot 11kv opvoerpooltransformator 500kva. Door nauwkeurige controle te garanderen over elke stap, van de opslag van grondstoffen tot de productie van eindproducten, streven we ernaar om transformatoren met uitstekende prestaties te leveren aan klanten in binnen- en buitenland.

Stuur onderzoek

Productomschrijving

De behuizing van de 400V naar 11kV opvoerpooltransformator 500kva is gemaakt van hoogwaardig koudgewalst staal of roestvrij staal. De belangrijkste onderdelen worden automatisch gelast door geavanceerde apparatuur en vervolgens geïnspecteerd door lasertechnologie om een strakke las te garanderen en het risico op olielekkage te elimineren. Na een strikte thermisch verzinkte behandeling te hebben ondergaan, heeft de coating een sterke corrosieweerstand en kan deze effectief beschermen tegen erosie door wind en regen, zoute mist en industriële vervuiling. Het volledig afgedichte ontwerp isoleert de transformatorkern van 500 kva 400 V tot 11 kV volledig van de buitenlucht. Dit maakt niet alleen een onderhoudsvrije werking mogelijk, maar vertraagt ook aanzienlijk de veroudering van de isolatiematerialen.

Door koperfolie te gebruiken om de laagspanningswikkelingen te wikkelen en een zeer nauwkeurige gelamineerde ijzeren kernstructuur, zijn de spoelen van de 500 kva 400 v tot 11 kv opvoerpooltransformator ontworpen om extreem stevig te zijn, in staat om effectief weerstand te bieden aan de enorme radiale en axiale elektrodynamische krachten die worden gegenereerd tijdens kortsluitingen, waardoor ervoor wordt gezorgd dat de spoelen niet vervormen of beschadigd raken. Deze 500 kva 400 V naar 11 kv step-up-pooltransformator ondergaat strenge kortsluittests in overeenstemming met internationale normen zoals IEEE. Wij kunnen overeenkomstige testrapporten verstrekken om de operationele capaciteiten van ons product onder extreme omstandigheden aan te tonen.

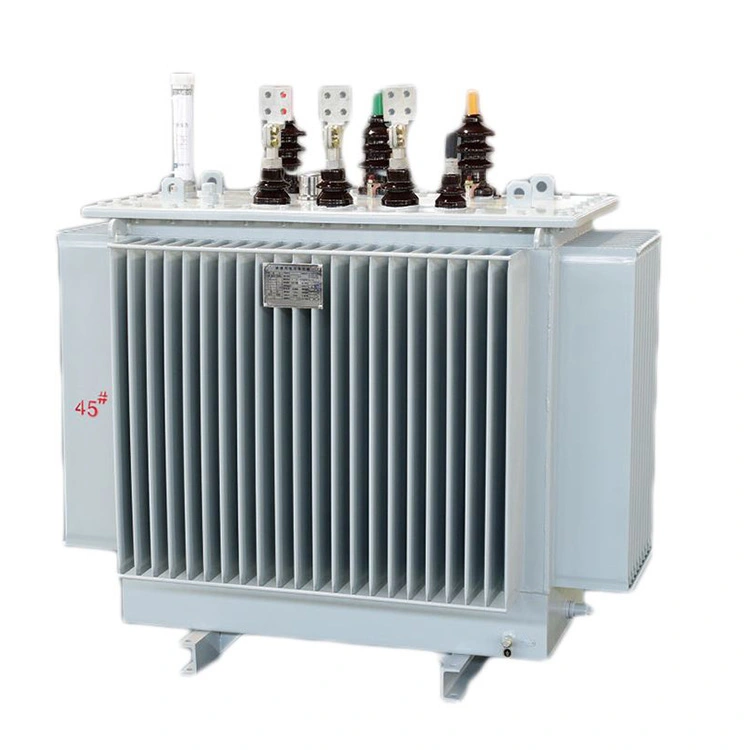

400v To 11kv Step Up Pole Transformer 500kva

Technische parameter:

Artikelnaam	400v naar 11kv opvoerpooltransformator 500kva
Nominaal vermogen	500 kVA
Nominale frequentie	50 Hz / 60 Hz
Fase	Drie fasen
Primaire spanning (LV-zijde)	400V
Secundaire spanning (HV-zijde)	11 kV
Vectorverbinding	Dyn11
Koelmethode	ONAN (Olie Natuurlijke Lucht Natuurlijk)
Impedantie	4% - 5%
Tik op Wisselaar	Uit circuit (NLTC)
Standaardnaleving	IEC 60076, GB/T 6451, CE-gecertificeerd

Vraag: Bij het opvoeren van de laagspanningsvoeding van 400 V naar 11 kV voor aansluiting op het elektriciteitsnet of transmissie over lange afstanden, wordt een 400 V naar 11 kV opvoerpooltransformator 500 kva geselecteerd. Met welke technische factoren moet rekening worden gehouden, zoals het spanningsregelbereik, de verbindingsgroep, de impedantiespanning en het isolatieniveau?

A: Voor de 400 V naar 11 kV step-up-pooltransformator 500 kva zijn de belangrijkste technische factoren als volgt: Het aanbevolen bereik voor spanningsregeling is een nullastspanningsaanpassing van ± 2 x 2,5% aan de hoogspanningszijde om spanningsschommelingen aan de laagspanningszijde te compenseren. De verbindingsgroep moet worden geselecteerd als Dyn11, waarbij de deltawikkeling wordt gebruikt om harmonischen te onderdrukken en de sterwikkeling om neutrale puntaarding te bieden. De impedantiespanningsnorm is 4%, waardoor spanningsval en foutstroom in evenwicht kunnen worden gebracht. Wat het isolatieniveau betreft, moet de hoogspanningszijde voldoen aan 35 kV voor normale frequentie en 75 kV voor bliksemimpulsen. De kruipafstand buiten mag niet minder zijn dan 275 mm om een veilige werking in vervuilde omgevingen en blikseminslag te garanderen.
