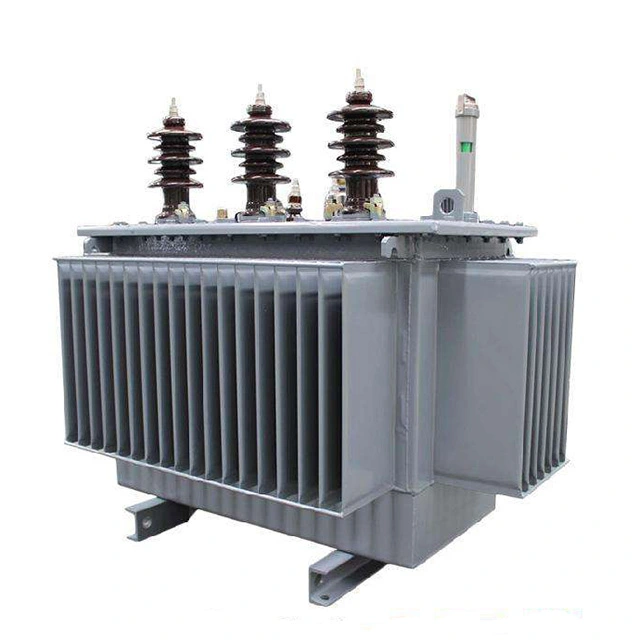

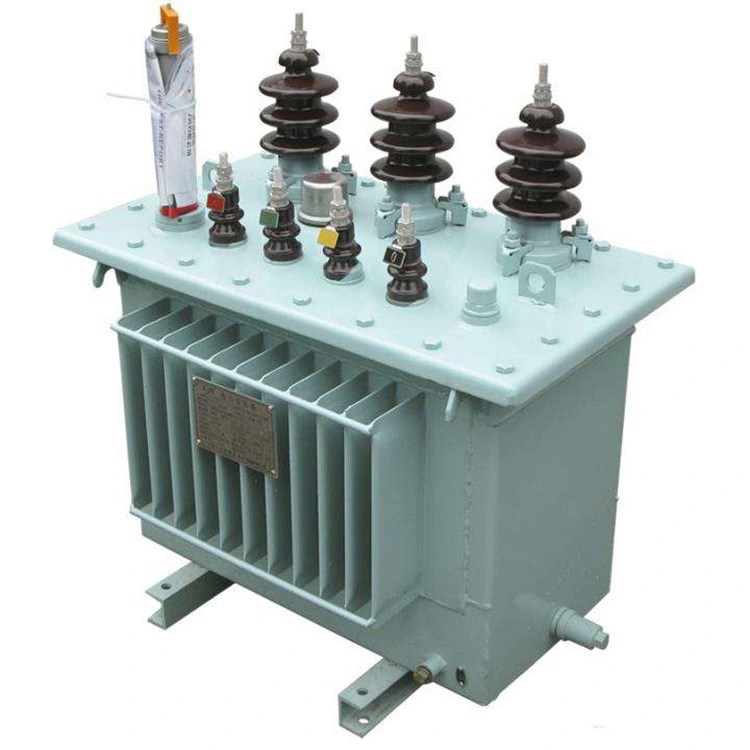

50 Kva elektrische transformator voor paalmontage

De 50 kva paalgemonteerde elektrische transformator is een onmisbaar apparaat in laagspanningsstroomdistributiesystemen. De belangrijkste functies zijn onder meer spanningsomzetting, elektrische isolatie en systeembescherming. Het wordt veel gebruikt in industriële faciliteiten, commerciële gebouwen, residentiële projecten en infrastructuurconstructies.

De 50 kva paalgemonteerde elektrische transformator is vervaardigd met hoogwaardige siliciumstalen kernen en hooggeleidende koperen of aluminium wikkelingen. Het heeft een compacte structuur, weinig verlies, weinig geluid en een stabiele werking, en is ontworpen om betrouwbaar te werken onder verschillende bedrijfsomstandigheden.

Alle wikkelingen van de 50 kva paalgemonteerde elektrische transformator zijn vervaardigd uit hoogwaardige materialen om uitstekende isolatieprestaties en structurele stabiliteit te garanderen. De laagspanningswikkelingen zijn bedekt met kabelpapier rond de geleiders, terwijl de hoogspanningswikkelingen gebruik maken van met polyurethaan geëmailleerde ronde koperdraden. De tussenlaagse lijmverbinding met papier verbindt de spoelen stevig tot één geheel, wat uitstekende isolatieprestaties oplevert. Deze professionele wikkelstructuur voorkomt effectief dat de spoelen vervormen of beschadigd raken tijdens langdurig gebruik en transport over lange afstanden, waardoor de stabiliteit en betrouwbaarheid van de algehele structuur van de 50 kva paalgemonteerde elektrische transformator wordt gegarandeerd.

Technische parameter:

Vraag: Welke specifieke voordelen heeft de Dyn11-verbindingsgroep in een 10 kV/0,4 kV 50 kva paalgemonteerde elektrische transformator, vergeleken met de Yyn0-verbindingsgroep, in termen van het eenfasige kortsluitfoutstroomniveau aan de secundaire zijde en het onderdrukkingsvermogen van ferromagnetische resonantie?

A: De nulsequentie-impedantie van de Dyn11-verbinding is veel lager dan die van Yyn0, waardoor de enkelfasige aardfoutstroom aanzienlijk toeneemt, waardoor de snelle en betrouwbare detectie en verwijdering van fouten door het beveiligingsapparaat wordt vergemakkelijkt en de risico's op elektrische schokken en schade aan apparatuur worden verminderd.

Tegelijkertijd biedt de deltawikkeling aan de primaire zijde van de 50 kva paalgemonteerde elektrische transformator een gesloten pad voor de nulsequentiestroom, waardoor de neutrale puntafwijking effectief wordt beperkt en ernstige driefasige spanningsasymmetrie wordt voorkomen. Wanneer het systeem ferromagnetische resonantie ervaart, kan dit pad dempingseffecten veroorzaken, waardoor de amplitude en duur van de resonantie over spanning aanzienlijk worden verminderd. Bovendien kan Dyn11 ook de injectie van 3e harmonische stroom in het stroomopwaartse elektriciteitsnet blokkeren, waardoor harmonische versterking en overbelasting van de condensatorbank wordt vermeden, en de extra temperatuurstijging van de 10 kV/0,4 kV 50 kva paalgemonteerde elektrische transformator en de verouderingssnelheid van de isolatie worden verminderd.

Daarom heeft Dyn11 voor scenario's waarin elektrische transformatoren voor paalmontage van 50 kva gebieden bedienen met een groot aantal eenfasige belastingen, niet-lineaire belastingen of lange elektriciteitsleidingen op het platteland die gevoelig zijn voor resonantie, aanzienlijke voordelen op het gebied van veiligheid, stroomkwaliteit en levensduur van de apparatuur.

Belangrijkste onderdelen van op palen gemonteerde transformatoren

Voorzijde Montagetype LV DB

Pole Line-hardware

Op een paal gemonteerde transformator

Zijmontagetype LV DB

Apparatuur produceren

Foliewikkelmachine

Olievuleenheid

Transformatoroven en gieteenheid

Transformatoroven

Testcentrum

Transformatoren in verwerking

Transformator in drogen

Transformator in wikkeling 2

Transformator in wikkeling

Transfromer is in elkaar gezet
