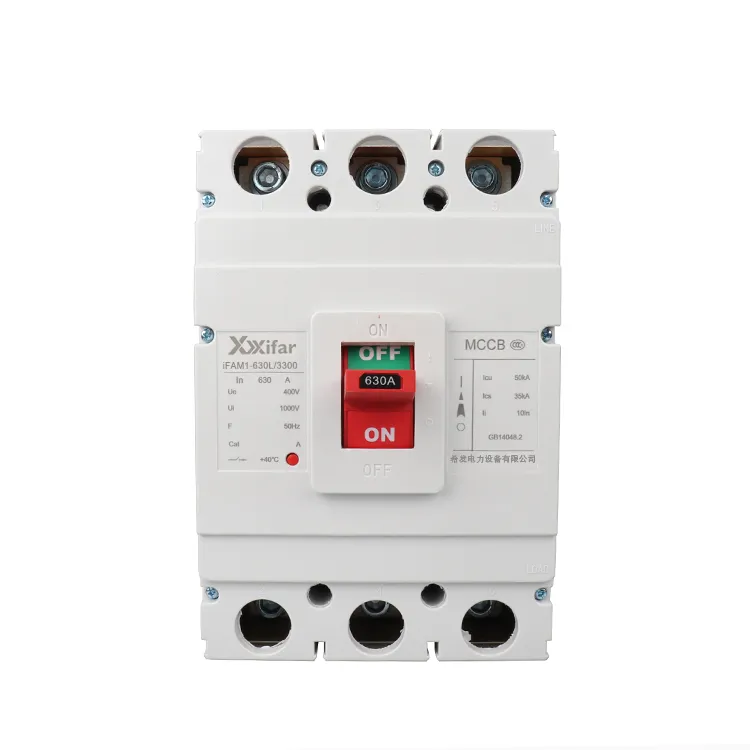

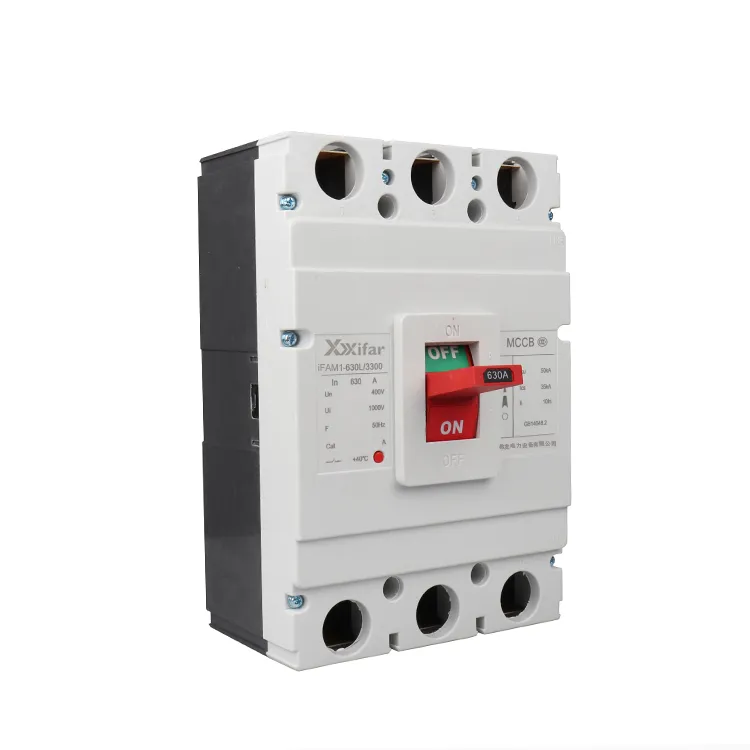

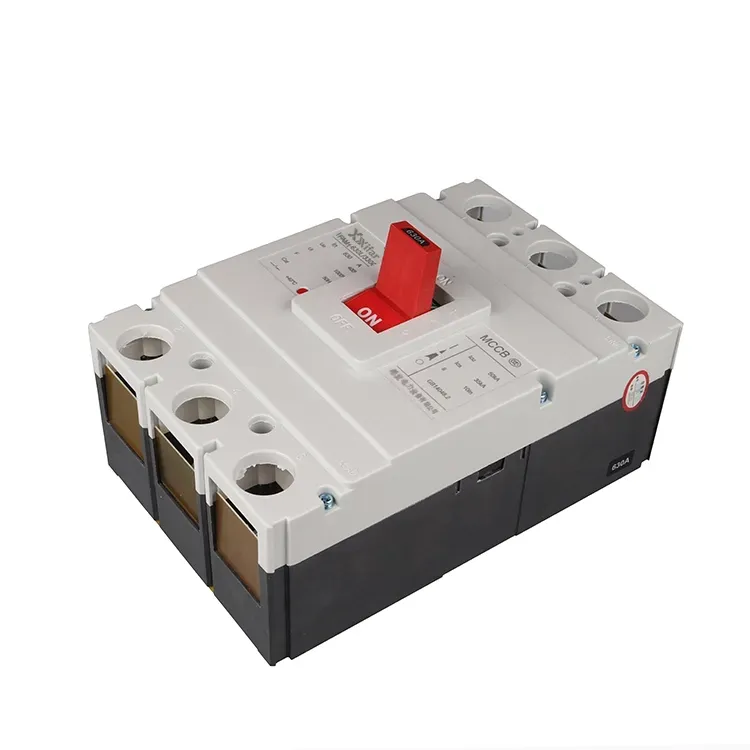

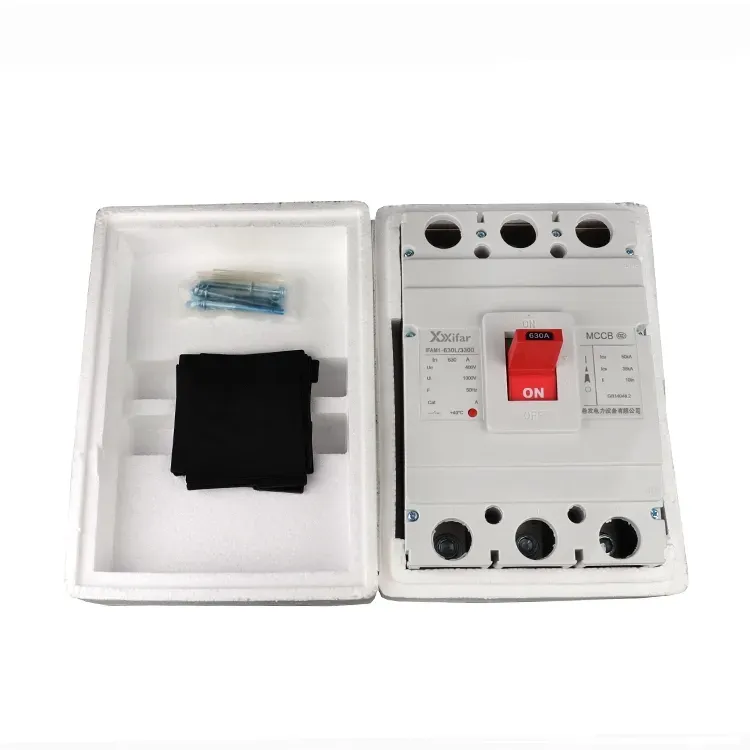

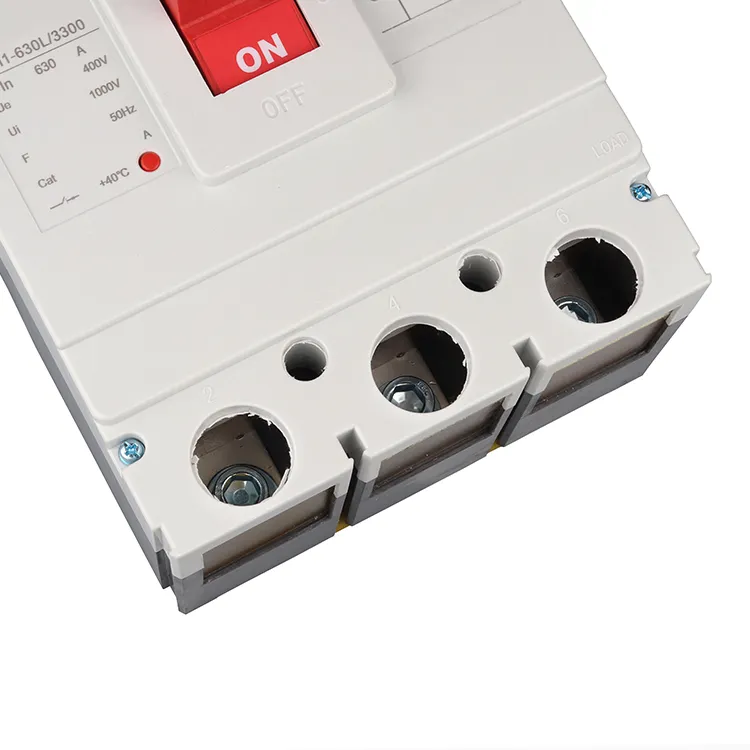

630a 3p thermische magnetische stroomonderbreker met gegoten behuizing

Een 630a 3p thermische magnetische stroomonderbreker met gegoten behuizing is een essentieel en belangrijk beveiligingsapparaat dat wordt gebruikt in laagspanningsstroomdistributiesystemen. Het maakt gebruik van een volledig gesloten isolerende behuizing, waarvan de MCCB essentiële componenten, waaronder het contactsysteem, de boogdovende eenheid en het uitschakelmechanisme, integreert in een compacte structuur.

Omdat de 630a 3p thermische magnetische stroomonderbreker met gegoten behuizing is ontworpen als een afgedichte eenheid, is deze over het algemeen niet bedoeld voor demontage of reparatie. Het wordt op grote schaal toegepast in industriële en commerciële installaties om bescherming te bieden in circuits met gemiddelde en kleine capaciteit, die doorgaans dienen als aftak- of eindelijnbeveiligingsapparaten.

Binnen de categorie stroomonderbrekers worden stroomonderbrekers met gegoten behuizing gepositioneerd tussen luchtstroomonderbrekers, die doorgaans worden gebruikt als hoofdinkomsten in distributiesystemen, en miniatuurstroomonderbrekers, die vaak worden gebruikt in residentiële en lichte toepassingen.

Typische toepassingsgevallen van een 630a 3p thermische magnetische stroomonderbreker met gegoten behuizing omvatten motorbeveiligingscircuits, verdeelborden en voedingslijnen voor middelgrote apparatuur.

630a 3p thermische magnetische gegoten stroomonderbrekerparameter:

630a 3p thermische magnetische stroomonderbreker met gegoten behuizing Functionele kenmerken

1. Bescherming tegen overbelasting:

In een 630a 3p thermische magnetische stroomonderbreker met gegoten behuizing wordt de overbelastingsbeveiliging ook wel langdurige bescherming genoemd. De overbelastingsbeveiliging is gebaseerd op de thermische vervorming van een bimetaalstrip. De uitschakeltijd volgt een omgekeerde tijdskarakteristiek: een hogere stroom resulteert in een snellere uitschakeling. Dit beschermt geleiders en apparatuur tegen oververhitting bij aanhoudende overbelasting.

2. Kortsluitbeveiliging

Normaal gesproken wordt kortsluitbeveiliging geïmplementeerd met behulp van onmiddellijke bescherming in een 630a 3p thermische magnetische stroomonderbreker met gegoten behuizing. De magnetische uitschakeleenheid biedt onmiddellijke bescherming. Wanneer de stroom ongeveer 8 tot 12 keer de nominale waarde bereikt, wordt de thermische magnetische stroomonderbreker met gegoten behuizing geactiveerd binnen een halve voedingsfrequentiecyclus, die ongeveer 10 ms bedraagt. Dit zorgt ervoor dat er een onderbreking optreedt voordat de kortsluitstroom zijn piek bereikt.

3. Bescherming tegen onderspanning

Als er een onderspanningsafschakelspoel is geïnstalleerd, vindt uitschakeling plaats als de spanning langer dan 1 seconde onder de 70% van de nominale waarde daalt. Er vindt onmiddellijke uitschakeling plaats als de spanning onder 35% van de nominale waarde daalt. Deze functie helpt schade aan motoren te voorkomen die wordt veroorzaakt door werking op lage spanning.

4. Aardlekbeveiliging

630a 3p thermische magnetische stroomonderbrekers met geïntegreerde elektronische beveiligingsmodules kunnen reststroom detecteren via een nulsequentie-stroomtransformator.  Uitschakeling vindt plaats als de lekmodule meer dan 30 mA detecteert voor persoonlijke bescherming en 300 mA voor brandbeveiliging. De uitschakeltijd bedraagt ​​doorgaans minder dan 0,1 seconde.
