Koperen 160 KVA 6,6 kV 440 V droge transformator

Voor industriële en commerciële toepassingen die een betrouwbare spanningstransformatie vereisen, biedt de koperen 160 kVA 6,6 kV 440V droge step-down transformator, vervaardigd door Wenzhou Xifa Electrical Equipment Co., Ltd., uitzonderlijke efficiëntie, veiligheid en prestaties op lange termijn. Deze transformator verlaagt de middenspanning van 6,6 kV naar een laagspanning van 440 V, waardoor hij ideaal is voor het voeden van zware machines, motorcontrolecentra en distributiepanelen in fabrieken, mijnen en overzeese projecten.
In tegenstelling tot met olie gevulde eenheden elimineert het koperen 160 kVA 6,6 kV 440V droge type step-down transformatorontwerp brandrisico's en insluitingsvereisten, terwijl koperen wikkelingen superieure geleidbaarheid en thermische prestaties bieden.

Stuur onderzoek

Productomschrijving

De bedradingsmethode van koperen 160 kVA 6,6 kV 440V droge transformator

Sluit de ingangs- en uitgangsklemmen van de transformator kort en gebruik vervolgens een megohmmeter om de isolatieweerstand tussen de kortgesloten aansluitingen en de aardedraad te testen. Bij gebruik van een megohmmeter van 1000 V moet de weerstandswaarde groter zijn dan 2 MΩ.

De doorsnede van de ingangs- en uitgangsstroomkabels moet voldoen aan de huidige classificatie-eisen. Het wordt aanbevolen om de stroomdichtheid te configureren op 2–2,5 A per mm².

Sluit de driefasige ingangs- en uitgangsstroomdraden aan volgens de kleuren van de rail op het aansluitblok van de transformator: geel op fase A, groen op fase B en rood op fase C. De neutrale draad moet worden aangesloten op de koperen 160 kVA 6,6 kV 440V droge transformatorneutrale aansluiting. De aardedraad moet worden aangesloten op de transformatorbehuizing. Controleer de ingangs- en uitgangsbedrading om er zeker van te zijn dat deze correct is.

Bekrachtig eerst de koperen 160 kVA 6,6 kV 440V droge transformator onder onbelaste omstandigheden, observeer en meet of de ingangs- en uitgangsspanningen aan de vereisten voldoen. Controleer tegelijkertijd of er sprake is van abnormale omstandigheden in het apparaat, zoals ongebruikelijke geluiden, vonken, vreemde geuren, enz. Als er iets abnormaals wordt geconstateerd, koppel dan onmiddellijk de ingangsvoeding los.

Nadat de nullasttest is voltooid en alles normaal is, kan de belasting worden aangesloten.

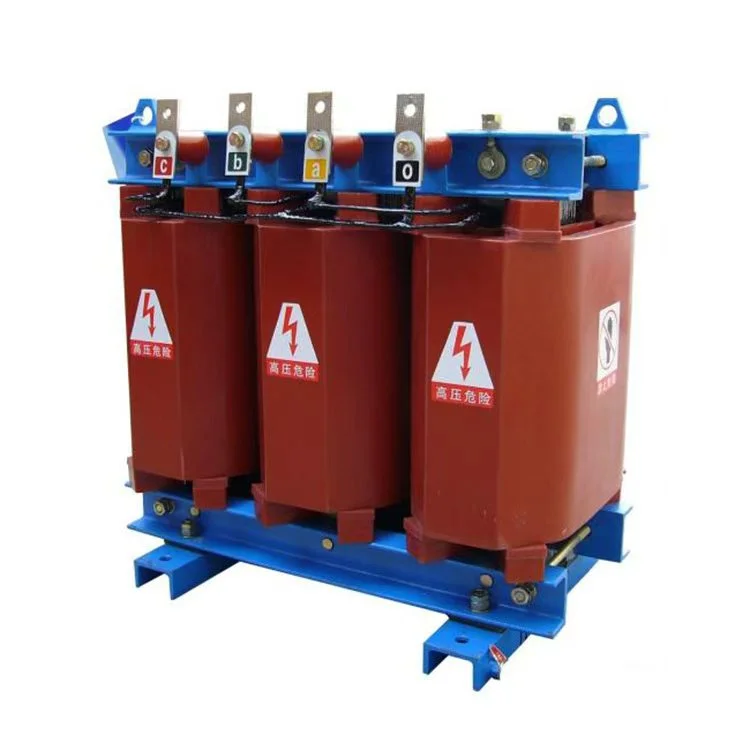

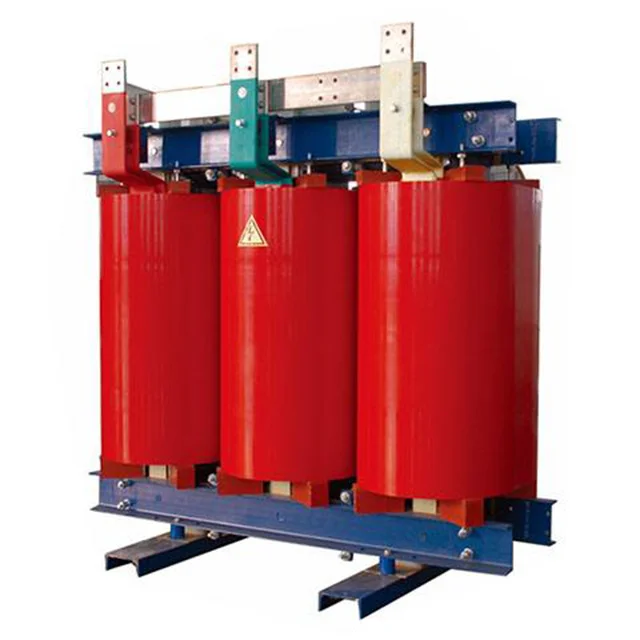

Copper 160 Kva 6 6kv 440v Dry Type Step Down Transformer

Productparameters:

Naam	koperen 160 kVA 6,6 kV 440 V droge transformator
Nominaal vermogen	160kva
Primaire spanning	6,6KV
Secundaire spanning	0,4/0,415 kV
Isolatie materiaal	Giethars
Vectorgroep	Dyn11 Yyn0
Nullastverlies (P0)	Gebaseerd op de eis van de klant
Belastingsverlies (Pk) @ 120°C	Gebaseerd op de eis van de klant
Impedantiespanning (VK)	6%
Isolatieklasse	KLASSE F of H
Koelmethode	ONAF ONAF
Gedeeltelijke ontlading	Minder dan 10st

Veelgestelde vragen over koperen 160 kVA 6,6 kV 440 V droge transformator

Vraag: Kan deze transformator een werking van 60 Hz aan?

EEN: Ja. Het kan worden ontworpen voor dubbele frequentie van 50/60 Hz. Informeer ons a.u.b. bij bestelling.

Vraag: Is koper- of aluminiumwikkeling beter voor 160 kVA?

A: Koper biedt lagere verliezen en kleinere afmetingen, maar hogere kosten. Aluminium is zuinig. Wij raden koper aan voor continu hoge belastingscycli.

Vraag: Wat is de maximale hoogte voor standaardontwerp?

A: 1.000 meter boven zeeniveau. Voor grotere hoogten (bijvoorbeeld 2.000 m) is reductie van toepassing. Neem contact op met onze ingenieurs.

Vraag: Hoe lang is de doorlooptijd?

A: Standaard niet-aangepaste eenheid: 15-20 werkdagen. Met op maat gemaakte kranen/behuizing: 25–30 dagen.
