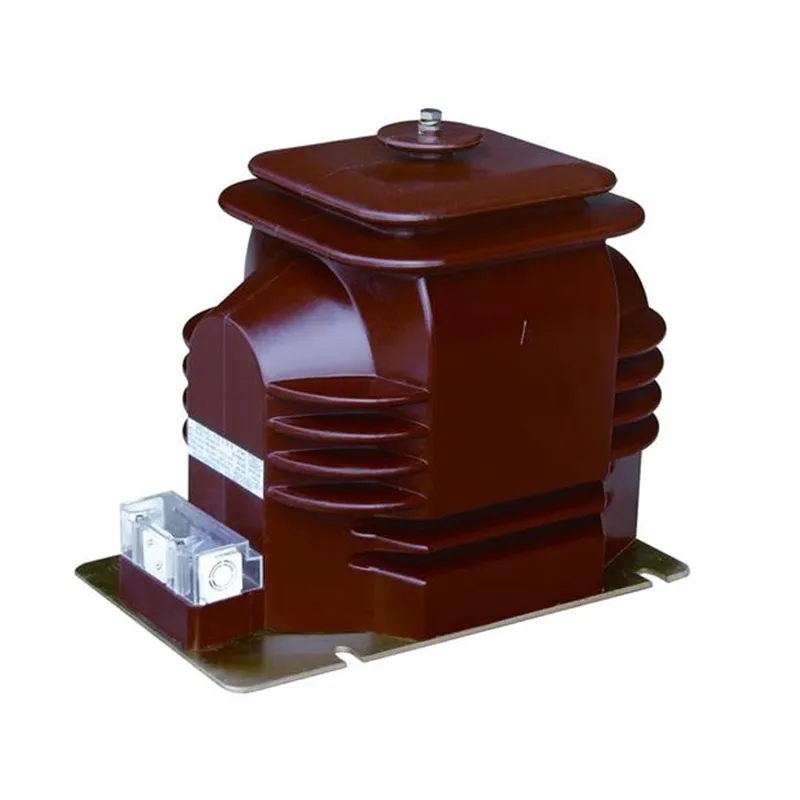

Een 13,8 Kv enkelfasige potentiaaltransformator in een onderstation is ontworpen om de primaire spanning van 13,8 kv te verlagen naar een standaard secundaire spanning, zoals 100 of 110 volt. De gereduceerde spanning wordt vervolgens aan de parallelle wikkelingen toegevoerd om instrumenten en beveiligingsrelais te meten, waardoor primaire spanningsmetingen indirect kunnen worden uitgevoerd met laagspanningsinstrumenten. Een dergelijke aanpak vereenvoudigt het instrumentontwerp, bespaart kosten en waarborgt de veiligheid van zowel de apparatuur als het bedienend personeel.
Het werkingsprincipe van een 13,8 kv enkelfasige potentiaaltransformator is hetzelfde als een stroomverdelingstransformator, waarvan de transformatieverhouding wordt bepaald door het aantal windingen in de primaire en secundaire spoelen. Door het aantal secundaire beurten te vergroten, wordt de verhouding kleiner, terwijl het vergroten van het aantal primaire beurten deze verhoogt. Het is belangrijk op te merken dat het secundaire circuit van een 13,8 kV enkelfasige potentiaaltransformator onder geen enkele omstandigheid mag worden kortgesloten tijdens bedrijf.

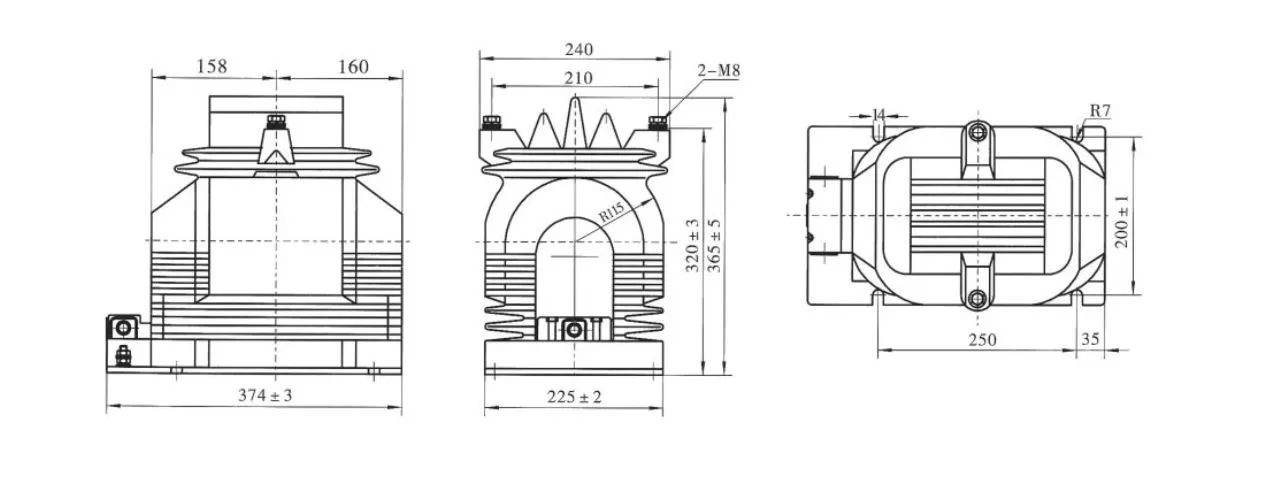

| Type | Nominale spanningsverhouding (kV) | Nauwkeurigheidsklasse | Nauwkeurigheidsklasse en nominaal vermogen cosΦ=0,8 | De Max. Vermogen (VA) | |||
| 0.2 | 0.5 | 1 | 6(P) | ||||
| JDZ11-15 | (15/√3)/(0,1/√3)/(0,1/3) | 0,2/6P 0,5/6P 1/6P | 30 | 80 | 150 | 100 | 400 |
| JDZ11-20 | (20/√3)/(0,1/√3)/(0,1/3) | ||||||
| JDZ11-15 | (15/√3)/(0,1/√3)/(0,1/√3)/(0,1/3) | 0,2/0,2/6P 0,2/0,5/6P | 15 | 20 | N.v.t | 100 | 2*200 |
| JDZX11-20 | (20/√3)/(0,1/√3)/(0,1/√3)/(0,1/3) | ||||||
Vraag: Waarin verschilt een 13,8 kv enkelfasige potentiaaltransformator van een 13,8 kv vermogenstransformator?
A: Hoewel beide apparaten spanningsomzetters zijn, is een eenfasige potentiaaltransformator van 13,8 kV ontworpen voor meting en bescherming in plaats van voor stroomoverdracht. De nominale belasting is relatief klein, meestal uitgedrukt in VA, terwijl vermogenstransformatoren belastingen aankunnen met een grotere waarde, die telt in kVA of MVA.
Vraag: Welke isolatiemethoden worden gebruikt bij een eenfasige potentiaaltransformator van 13,8 kV?
EEN: De meestepotentiële transformatorengebruik bij dit spanningsniveau gegoten epoxyharsisolatie voor gebruik binnenshuis of porseleinen/siliconenbehuizingen voor installaties buitenshuis. Sommige ontwerpen maken gebruik van olie-ondergedompelde isolatie om een langere levensduur en een hogere thermische capaciteit te bereiken.
Vraag: Hoe moet een 13,8 kV enkelfasige potentiaaltransformator in een onderstation worden aangesloten?
A: Voor fase-aardemeting is de primaire PT aangesloten tussen één fase en aarde. In een driefasensysteem kan een set enkelfasige PT's of een driefasige PT-eenheid worden gebruikt om lijn-tot-lijn- en lijn-aarde-spanningen te meten.
Vraag: Welke problemen kunnen zich voordoen bij 13,8 kV enkelfasige potentiaaltransformatoren in onderstations?
A: Veelvoorkomende problemen zijn onder meer verslechtering van de isolatie, ferroresonantie onder bepaalde schakelomstandigheden, oververhitting als gevolg van overbelasting en open omstandigheden in het secundaire circuit die gevaarlijk hoge spanningen kunnen veroorzaken.
