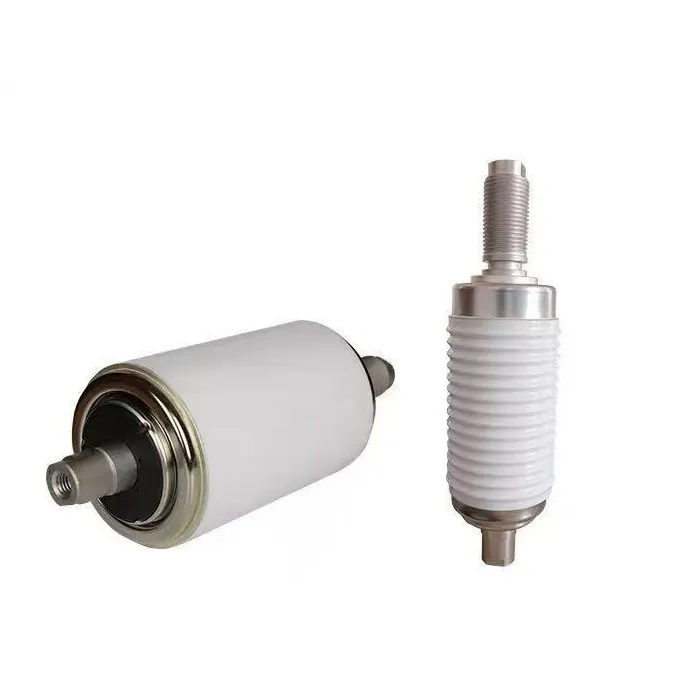

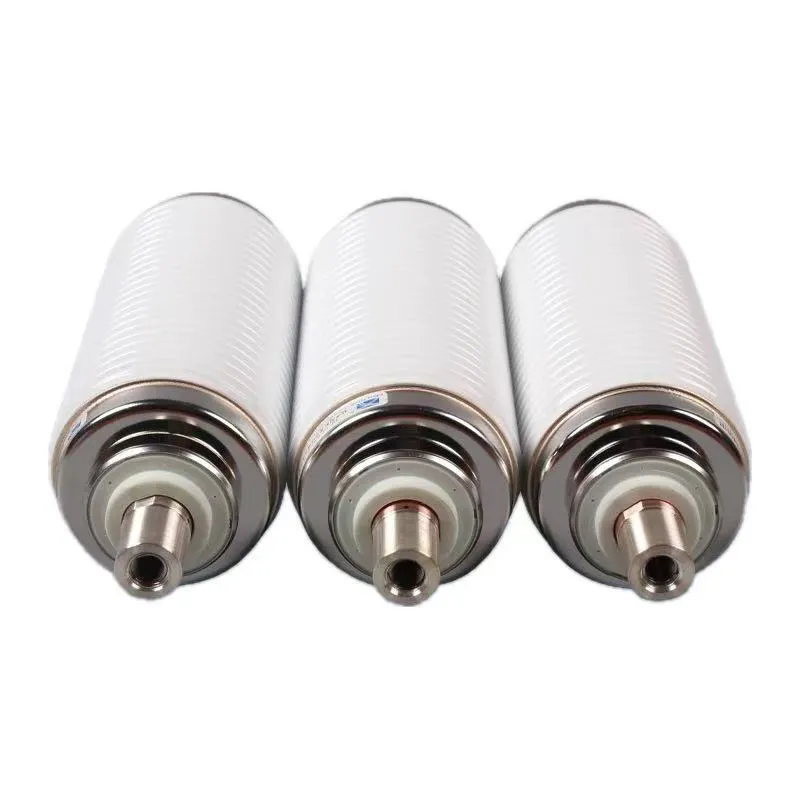

11kv 25ka Vcb vacuümflesonderbreker

De 11kv 25ka vcb vacuümflessenonderbreker is het belangrijkste boogdovende onderdeel van middenspanningsvacuümstroomonderbrekers, die veel worden gebruikt in 11kV-stroomdistributiesystemen. Het heeft een volledig afgedichte keramische schaal, met contacten van CuCr50-legering en een hoogvacuüm (≤5×10⁻⁴ Pa) boogdovend medium, met een compacte structuur, een laag gewicht en uitstekende isolatieprestaties. De nominale kortsluitstroom bedraagt ​​25 kA, de nominale stroom varieert van 630 A tot 2000 A, en de mechanische levensduur bedraagt ​​meer dan 10.000 schakelingen, en voldoet aan de IEC 62271-100-normen, geschikt voor schakelapparatuur binnenshuis in industriële en stroomdistributiescenario's.

Het werkingsprincipe van de 11kv 25ka vcb vacuümflesonderbreker is gebaseerd op vacuümboogdoving: bij het sluiten wordt het bewegende contact aangedreven door het bedieningsmechanisme om contact te maken met het statische contact, waardoor een stroompad wordt gevormd. Bij het openen scheiden de contacten zich om een ​​boog te genereren, die snel wordt afgekoeld en gedoofd vanwege de lage deeltjesdichtheid in vacuüm, met onmiddellijk herstel van de diëlektrische sterkte. Tijdens bedrijf absorbeert het afschermingssysteem boogenergie om afzetting van metaaldamp te voorkomen, terwijl de roestvrijstalen balg luchtdichtheid garandeert tijdens contactbewegingen, waardoor een stabiele en betrouwbare werking van het voedingssysteem wordt gegarandeerd.

Voordelen:

Sterk breekvermogen: Onderbreekt op betrouwbare wijze een kortsluitstroom van 25 kA en voldoet aan de IEC 62271-100-normen.

Snel en stabiel: boog gedoofd in milliseconden; geen herontsteking; diëlektrische herstelsnelheid is ongeëvenaard.

Lange levensduur en weinig onderhoud: CuCr-contacten hebben weinig slijtage; mechanische levensduur ≥10.000 schakelingen; vrijwel onderhoudsvrij.

Veilig en milieuvriendelijk: geen olie/gas; geen explosie-/brandgevaar; boog niet zichtbaar; laag geluidsniveau en geen vervuiling.

Compact en betrouwbaar: klein formaat, licht van gewicht, hoog aanpassingsvermogen aan schakelapparatuur binnenshuis; stabiele prestaties onder zware omstandigheden.

Veelgestelde vragen

Vraag: Hoe installeer en onderhoud ik een 11kv 25ka vcb vacuümflessenonderbreker?

A: Ten eerste, installeer verticaal in VCB en zorg voor concentriciteit met het bedieningsmechanisme.

Ten tweede: vermijd mechanische schokken en houd het tijdens de installatie schoon/droog.

Ten slotte is er geen intern onderhoud vereist; vervang wanneer de contactslijtage de limiet overschrijdt (≤3 mm).

Controleer regelmatig de isolatie en dichtheid; volg de testcycli van de fabrikant.

Vraag: Is het compatibel met 12 kV-voedingssystemen?

A: Ja, het is volledig compatibel. De nominale spanning is 11 kV, die is ontworpen om te passen bij het 12 kV-stroomdistributiesysteem en voldoet aan de daadwerkelijke toepassingsbehoeften van de meeste middenspanningsscenario's.

Vraag: Welk contactmateriaal wordt gebruikt en wat zijn de voordelen ervan?

A: Het maakt gebruik van CuCr50-legeringscontacten, die de voordelen hebben van lage slijtage, sterke boogweerstand en een lange levensduur, waardoor stabiele breukprestaties worden gegarandeerd, zelfs onder een kortsluitstroom van 25 kA

Producten verpakken en verzenden:
