In een druk datacenter vol duizenden servers moet elke verbruikte watt nauwkeurig worden gecontroleerd. De faciliteitsmanager vertrouwt op een netwerk van meters om het energieverbruik bij te houden, inefficiënties te identificeren en de kosten toe te wijzen. In het hart van elk van deze meters ligt eenStroomtransformator CT—een bescheiden sensor die in stilte een van de meest kritische taken op het gebied van elektrische metingen uitvoert. Zonder dit onderdeel zou nauwkeurige vermogensmonitoring vrijwel onmogelijk zijn. Stroomtransformatoren vormen de essentiële brug tussen de hoogspannings- en stroomwereld van de stroomdistributie en de gevoelige, laagvermogenelektronica van moderne meetsystemen.
Dus wat maakt een stroomtransformator CT tot de belangrijkste sensor voor elektrische meetsystemen? Het antwoord ligt in drie fundamentele mogelijkheden: nauwkeurige stroommeting over een breed dynamisch bereik, volledige galvanische isolatie tussen het primaire circuit en de meetapparatuur, en de mogelijkheid om een gestandaardiseerde uitvoer met lage stroomsterkte te leveren die gemakkelijk kan worden verwerkt door meters en beveiligingsrelais. In dit artikel worden de ontwerpprincipes, prestatiekenmerken en toepassingsoverwegingen onderzocht die stroomtransformatoren onmisbaar maken bij elektrische meting. Van de fysica van magnetische inductie tot de praktische uitdagingen van nauwkeurigheid en verzadiging, we zullen de techniek ontleden die deze apparaten in staat stelt betrouwbare metingen te leveren in alles, van residentiële submeters tot hoogspanningsstations.

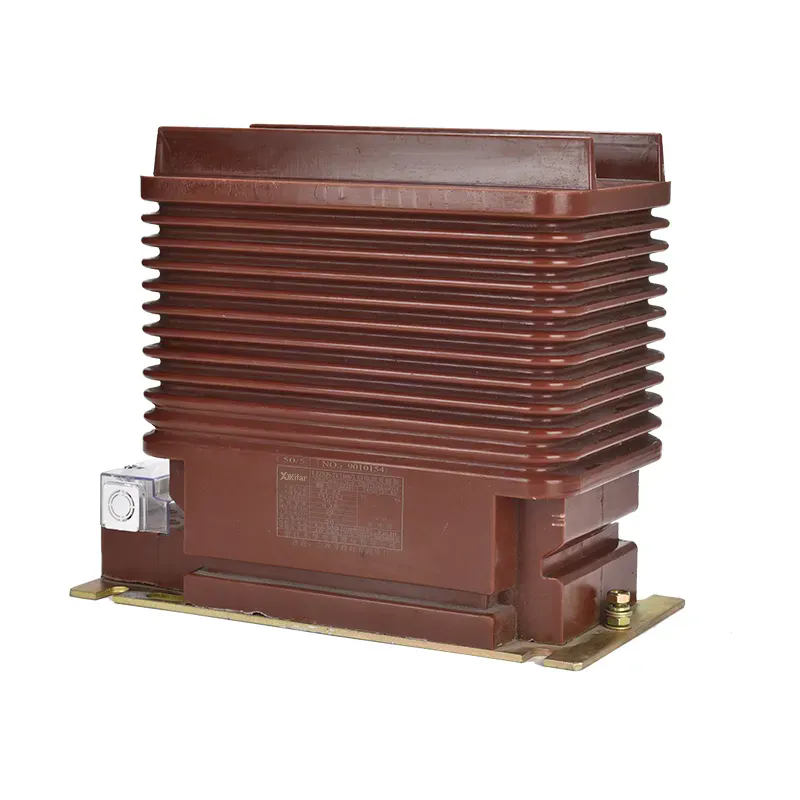

Een stroomtransformator CT is een type instrumenttransformator die is ontworpen om een gereduceerde, nauwkeurig geschaalde stroom te produceren die evenredig is aan de stroom die in een primaire geleider vloeit. Het is een passief apparaat dat werkt volgens het principe van elektromagnetische inductie. De primaire geleider (de draad die de te meten stroom voert) loopt door de kern van de CT, die doorgaans een ring is van magnetisch materiaal met hoge permeabiliteit, zoals siliciumstaal of een nanokristallijne legering. Deze primaire geleider fungeert als een primaire wikkeling met één winding. De secundaire wikkeling, bestaande uit vele windingen geïsoleerd koperdraad die om de kern zijn gewikkeld, zorgt voor de uitgangsstroom. Wanneer wisselstroom door de primaire geleider vloeit, ontstaat er een variërende magnetische flux in de kern. Deze flux induceert een stroom in de secundaire wikkeling die evenredig is met de primaire stroom, geschaald door de windingsverhouding.
Stel je een stroomtransformator voor als een precisieweegschaal die het gewicht van een olifant meet door een klein, representatief monster te wegen. De primaire stroming is de olifant: groot en log. De secundaire stroom is een klein monster: eenvoudig te meten en veilig te hanteren. De draaiverhouding van de CT bepaalt de schaalfactor. Een 1000:5 CT betekent bijvoorbeeld dat wanneer 1000 ampère door het primaire circuit stroomt, er 5 ampère door het secundaire circuit stroomt. Dankzij deze gestandaardiseerde secundaire uitgang van 5 A (of 1 A) kunnen meters, relais en andere bewakingsapparatuur worden vervaardigd als gestandaardiseerde, uitwisselbare apparaten, zonder dat ze hoeven te worden ontworpen voor de hoge stromen en spanningen van het primaire circuit. Dit is de fundamentele reden waarom de stroomtransformator CT de ruggengraat is van moderne elektrische meting.
Het kernmateriaal is een kritische factor in de prestaties van de CT. De kern moet een hoge permeabiliteit hebben om de magnetische flux efficiënt te concentreren, en moet een lage hysteresis hebben om verliezen te minimaliseren. De kern moet ook een lineaire magnetisatiecurve hebben om ervoor te zorgen dat de verhouding tussen primaire en secundaire stromen over het gehele stroombereik constant blijft. BijWenzhou Xifa elektrische apparatuur Co., Ltd.,wij vervaardigen Current Transformer CT-kernen met behulp van hoogwaardig korrelgeoriënteerd siliciumstaal, geselecteerd vanwege zijn uitstekende magnetische eigenschappen en lage coërciviteit. De ervaring van onze fabriek op het gebied van kernontwerp en wikkeltechnologie zorgt ervoor dat onze stroomtransformatoren betrouwbare, nauwkeurige prestaties leveren voor een breed scala aan toepassingen.
Veiligheid is de belangrijkste reden waarom stroomtransformatoren worden gebruikt in meettoepassingen. Het rechtstreeks aansluiten van een meter op een hogestroom- en hoogspanningscircuit zou buitengewoon gevaarlijk zijn. De meter moet geschikt zijn voor de volledige primaire spanning (die honderden kilovolts kan bedragen) en stroom (die duizenden ampères kan zijn). Dit zou fysiek groot, onbetaalbaar en inherent gevaarlijk zijn. De Current Transformer CT lost dit probleem op elegante wijze op door galvanische isolatie te bieden. Er is geen directe elektrische verbinding tussen het primaire circuit en het secundaire circuit. De primaire is gescheiden van de secundaire door de isolatie van de kern en de fysieke afstand tussen de wikkelingen. Deze isolatie zorgt ervoor dat de meter en de operator niet worden blootgesteld aan de gevaarlijke spanningen en stromen van het primaire systeem.
Het secundaire circuit van een stroomtransformator CT is ontworpen om veilig mee te werken. De typische secundaire uitgang is 5 A of 1 A, wat gemakkelijk kan worden afgehandeld door standaardmeters en beveiligingsrelais. De spanning over de secundaire klemmen wordt ook laag gehouden. Dit veiligheidsaspect is niet alleen een gemak; het is een fundamentele veiligheidsvereiste. Het secundaire circuit van een CT mag nooit worden geopend terwijl het primaire circuit bekrachtigd is. Als het secundaire circuit open is, zal de hoge impedantie van de secundaire aansluitingen ervoor zorgen dat de kernflux naar gevaarlijke niveaus stijgt, waardoor een hoge spanning ontstaat die dodelijk kan zijn voor personeel en destructief voor apparatuur.
Bij meettoepassingen is deze veiligheid van het grootste belang. Met een stroomtransformator CT kan een meter veilig worden geïnstalleerd op een locatie die handig is voor aflezing en onderhoud. De meter kan in een paneel worden geplaatst, aan een muur worden gemonteerd of zelfs op afstand van het primaire circuit worden geplaatst. Dit is vooral belangrijk in moderne datacenters, industriële faciliteiten en commerciële gebouwen waar gecentraliseerde energiebeheersystemen nauwkeurige metingen op meerdere punten vereisen. Onze fabriek in Xifa ontwerpt zijn stroomtransformator CT met het oog op veiligheid, waarbij gebruik wordt gemaakt van hoogwaardige isolatiematerialen en een robuuste constructie om betrouwbare isolatie gedurende de levensduur van het product te garanderen.
Voor elke meettoepassing is nauwkeurigheid de meest kritische prestatieparameter. De nauwkeurigheid van een stroomtransformator CT wordt uitgedrukt in termen van zijn nauwkeurigheidsklasse, die de toelaatbare fout definieert in de verhouding tussen de primaire en secundaire stromen en de toegestane faseverschuiving. De nauwkeurigheidsklasse wordt aangegeven door een combinatie van een letter en een cijfer. Voor meettoepassingen zijn de meest voorkomende nauwkeurigheidsklassen 0,1, 0,2, 0,5, 1 en 3. Het getal geeft de maximale procentuele fout aan bij nominale stroom. Een CT van klasse 0,5 heeft bijvoorbeeld een maximale verhoudingsfout van 0,5% bij de nominale stroom.
De faseverschuiving is ook van cruciaal belang voor een nauwkeurige vermogensmeting. In een driefasig systeem kunnen fasefouten in de CT's aanzienlijke fouten veroorzaken bij het meten van actief en reactief vermogen. De nauwkeurigheidsklasse definieert ook de maximale faseverschuiving. Een CT van klasse 0,5 heeft bijvoorbeeld een maximale faseverschuiving van 20 minuten (0,33 graden). De nauwkeurigheidsklasse wordt gemeten bij een specifieke belasting (belasting) en bij een specifiek percentage van de nominale stroom (doorgaans 100%). De nauwkeurigheid van een CT is niet constant over het gehele bereik; het is doorgaans het meest nauwkeurig bij de nominale stroom en verslechtert bij zeer lage stromen en bij stromen boven de nominale waarde.
De volgende tabel vat de nauwkeurigheidsklassen en hun typische meettoepassingen samen.
| Nauwkeurigheidsklasse | Max. verhoudingsfout | Maximale faseverplaatsing | Typische toepassing |
| 0.1 | 0,1% | 5 minuten | Precisiemeting, kalibratie, standaarden |
| 0.2 | 0,2% | 10 minuten | Zeer nauwkeurige omzetmeting |
| 0.5 | 0,5% | 20 minuten | Commerciële en industriële metingen |
| 1.0 | 1,0% | 60 minuten | Meting voor algemene doeleinden |
| 3.0 | 3,0% | Niet gespecificeerd | Alleen indicatie |
Het kiezen van de juiste nauwkeurigheidsklasse is een cruciale beslissing. Voor toepassingen voor omzetmeting, waarbij de metingen worden gebruikt voor facturering, is een hogere nauwkeurigheid (0,1 of 0,2) essentieel. Voor submeting en algemene monitoring is een CT van klasse 0,5 of 1,0 doorgaans voldoende. De vereiste nauwkeurigheidsklasse is ook afhankelijk van de belasting van de meter. De meter moet een voldoende lage belasting hebben om ervoor te zorgen dat de CT binnen de gespecificeerde nauwkeurigheidslimieten werkt. Bij Wenzhou Xifa Electrical Equipment Co., Ltd. bieden we een volledig assortiment Current Transformer CT-nauwkeurigheidsklassen om aan de behoeften van onze klanten te voldoen, van uiterst nauwkeurige omzetmeting tot algemene monitoringtoepassingen.
Een van de belangrijkste voordelen van een stroomtransformator CT is de mogelijkheid om stromen nauwkeurig te meten over een breed bereik, van kleine fractionele stromen tot grote overbelastingsstromen. Dit dynamische bereik is essentieel voor moderne elektrische meetsystemen, die het energieverbruik nauwkeurig moeten meten tijdens perioden van zowel lichte als zware belasting. Het dynamisch bereik van een CT wordt voornamelijk bepaald door het kernmateriaal en het wikkelontwerp. De kern moet lineair kunnen werken over een breed bereik aan fluxdichtheden. De wikkeling moet zo zijn ontworpen dat de lekinductie tot een minimum wordt beperkt en een stabiele windingsverhouding wordt verkregen.
Het kernmateriaal is de meest kritische factor bij het bereiken van een breed dynamisch bereik. De kern moet een lineaire magnetisatiecurve hebben, wat betekent dat de fluxdichtheid evenredig is met de magnetiserende kracht, tot aan het verzadigingspunt. Een kern met hoge permeabiliteit, zoals korrelgeoriënteerd siliciumstaal, heeft een relatief lineair gebied over een breed bereik aan stromen. De kern moet ook een lage coërciviteit hebben om de hysteresis te minimaliseren en ervoor te zorgen dat de CT zijn nauwkeurigheid in de loop van de tijd behoudt. Het kernmateriaal wordt ook zo gekozen dat het een hoge verzadigingsfluxdichtheid heeft om te voorkomen dat de kern verzadigt onder foutomstandigheden. De kerngeometrie is ook belangrijk; een kern met een groot dwarsdoorsnedeoppervlak kan een grotere flux aan zonder te verzadigen.
Het kronkelende ontwerp heeft ook invloed op het dynamisch bereik. De secundaire wikkeling wordt doorgaans met een groot aantal windingen gewikkeld om een hoge uitgangsspanning per ampère primaire stroom te produceren. Door deze hoge gevoeligheid kan de CT kleine stromen nauwkeurig meten. De wikkeling is ontworpen om de lekinductie te minimaliseren, wat fouten kan veroorzaken bij hoge frequenties en tijdens transiënte omstandigheden. De isolatie tussen de windingen moet robuust zijn om kortsluiting te voorkomen. De wikkeling moet ook zo zijn ontworpen dat deze de nominale stroom kan verwerken zonder oververhitting. Onze fabriek in Wenzhou Xifa Electrical Equipment Co., Ltd. maakt gebruik van geavanceerde wikkeltechnieken en hoogwaardige materialen om ervoor te zorgen dat onze huidige transformator CT een breed dynamisch bereik en consistente prestaties biedt over het gehele werkingsbereik.
Het ontwerp van de kern en de wikkeling moet ook rekening houden met het effect van belasting. De last is de impedantie van het secundaire circuit, inclusief de meter, de kabels en de aansluitklemmen. Een hoge belasting kan het effectieve dynamische bereik van de CT verminderen en kan bij relatief lage stromen verzadiging veroorzaken. Het is belangrijk om een CT te selecteren met een beoordeling die geschikt is voor de verwachte belasting. Een CT met een hoge belastingswaarde heeft een grotere kern en meer windingen, wat resulteert in een groter dynamisch bereik. Ons technisch team kan u helpen bij het berekenen van de juiste belasting voor uw toepassing.
Twee kritische factoren die de nauwkeurigheid en prestaties van een stroomtransformator CT beïnvloeden, zijn belasting en verzadiging. De belasting is de totale impedantie van het secundaire circuit, inclusief de meter, de aansluitkabels en de aansluitpunten. Als de belasting te hoog is, zal de uitgangsspanning van de CT gedwongen worden te stijgen, waardoor de kernflux toeneemt, wat tot verzadiging kan leiden. Verzadiging treedt op wanneer de kernfluxdichtheid de maximale fluxdichtheid van het materiaal bereikt, waarna een toename van de primaire stroom niet resulteert in een proportionele toename van de secundaire stroom. Hierdoor produceert de CT een vervormd uitgangssignaal, wat leidt tot onnauwkeurige metingen.
De relatie tussen belasting en verzadiging is een kritische ontwerpoverweging. Een CT wordt beoordeeld voor een specifieke belasting, doorgaans uitgedrukt in VA (volt-ampère). Een CT met een vermogen van 5 VA kan bijvoorbeeld een secundair circuit aansturen met een totale impedantie van maximaal 0,2 ohm bij 5 A (aangezien P = I²R). Als de belasting deze classificatie overschrijdt, kan de CT verzadigen bij een lagere primaire stroom, waardoor het dynamische bereik wordt beperkt en meetfouten worden veroorzaakt. Het is essentieel om een CT te selecteren met een belasting die hoger is dan de werkelijke belasting van de meter en de aansluitsnoeren.
Om een nauwkeurige meting te garanderen, moet de CT ruim onder het verzadigingspunt worden gebruikt. De marge tussen de operationele flux en de verzadigingsflux wordt de "verzadigingsmarge" genoemd. Een CT met een hoge verzadigingsmarge zal beter bestand zijn tegen verzadiging en zal zijn nauwkeurigheid behouden over een groter stroombereik. De verzadigingsmarge wordt bepaald door het kernmateriaal, de kerngeometrie en het aantal windingen. CT's die zijn ontworpen voor meettoepassingen hebben doorgaans een hoge verzadigingsmarge om ervoor te zorgen dat ze overbelasting aankunnen zonder verlies van nauwkeurigheid. De volgende tabel illustreert het effect van belasting op de meetnauwkeurigheid van een typische stroomtransformator-CT.
| Last (% van nominaal) | Meetfout (%) | Effect |
| 25% | 0,1% | Binnen specificatie, nauwkeurige meting |
| 50% | 0,15% | Binnen specificatie, nauwkeurige meting |
| 100% | 0,3% | Bij nominale last: lichte toename van de fout |
| 150% | 1,5% | Overmatige belasting, aanzienlijke fout |
| 200% | 5,0% | Ernstige verzadiging, onbetrouwbare meting |
Tijdens de ontwerpfase van een meetsysteem moet de last altijd zorgvuldig worden berekend en geverifieerd. Een CT met een hogere VA-waarde kan een hogere belasting aan, maar is ook groter en duurder. Een CT met een lagere VA-waarde is kleiner en goedkoper, maar is gevoeliger voor belasting en kan verzadigen onder zware belasting. Bij Xifa bieden we een reeks stroomtransformator CT's met verschillende belastingswaarden om te voldoen aan de specifieke vereisten van verschillende meettoepassingen. Ons technisch team kan u helpen bij het selecteren van de juiste CT voor uw toepassing.
Het selecteren van de juiste stroomtransformator CT voor een meettoepassing omvat een systematische evaluatie van de stroom-, spannings- en nauwkeurigheidsvereisten van het systeem. Het volgende selectiekader biedt een stapsgewijze aanpak om ervoor te zorgen dat de CT correct wordt gespecificeerd. De eerste stap is het bepalen van het primaire stroombereik. De CT moet de maximale bedrijfsstroom nauwkeurig kunnen meten en moet ook zonder schade de maximale foutstroom kunnen weerstaan. De nominale stroom van de CT moet zo worden gekozen dat deze ongeveer 60-80% van de maximaal verwachte belastingsstroom bedraagt, waardoor er enige marge ontstaat voor toekomstige belastingsgroei. Er moet ook rekening worden gehouden met het dynamische bereik van de CT, zodat deze de minimale en maximale stroom nauwkeurig kan meten.
De tweede stap is het bepalen van de vereiste nauwkeurigheidsklasse. Voor opbrengstmeting is een hoge nauwkeurigheidsklasse (0,1 of 0,2) vereist. Voor submeting en algemene monitoring kan een lagere nauwkeurigheidsklasse (0,5 of 1,0) voldoende zijn. Ook moet de nauwkeurigheidsklasse afgestemd zijn op de belasting van de meter. De derde stap is het bepalen van de last. De belasting moet worden berekend op basis van de ingangsimpedantie van de meter, de lengte van de aansluitkabels en de impedantie van eventuele tussenapparaten. De CT moet een lastbeoordeling hebben die groter is dan de berekende last.
De volgende tabel vat de belangrijkste selectiecriteria samen en biedt typische waarden voor een stroomtransformator CT.
| Selectiecriterium | Overwegingen | Typische waarden |
| Primaire stroom (A) | Maximale continue belastingsstroom | 50, 100, 200, 400, 800, 1000, 2000 |
| Secundaire stroom (A) | Standaarduitgang voor meters | 5 A of 1 A |
| Nauwkeurigheidsklasse | Vereiste meetnauwkeurigheid | 0,1, 0,2, 0,5, 1,0 |
| Last (VA) | Totale impedantie van secundair circuit | 2,5, 5, 10, 15, 30 |
| Isolatieniveau | Nominale spanning van primair circuit | 0,6 kV, 12 kV, 24 kV, 36 kV |
| Frequentie (Hz) | Netfrequentie | 50 Hz of 60 Hz |
Bijkomende factoren waarmee u rekening moet houden, zijn onder meer het isolatieniveau, de frequentie en de omgevingstemperatuur. De CT moet zijn ontworpen voor het spanningsniveau van het primaire circuit. Voor hoogspanningstoepassingen moet de CT over voldoende isolatie- en kruipafstanden beschikken. De CT moet ontworpen zijn voor de netfrequentie (50 Hz of 60 Hz). De omgevingstemperatuur beïnvloedt de prestaties van de CT en het vermogen om warmte af te voeren. Bij Xifa produceren we stroomtransformator CT voor een breed scala aan toepassingen, van laagspanningsdistributie tot het meten van hoogspanningsstations. Onze producten zijn ontworpen om te voldoen aan de relevante internationale normen en worden uitvoerig getest om betrouwbare prestaties te garanderen.
Vraag 1: Wat is het verschil tussen een stroomtransformator en een spanningstransformator?
Antwoord: Een stroomtransformator (CT) wordt gebruikt om de stroom te meten en is in serie geschakeld met het circuit. Voor het meten van de spanning wordt een spanningstransformator (VT) gebruikt, die parallel is aangesloten. De CT produceert een secundaire stroom die evenredig is met de primaire stroom, terwijl de VT een secundaire spanning produceert die evenredig is met de primaire spanning. Het zijn beide instrumenttransformatoren die worden gebruikt voor meting en bescherming. De Current Transformer CT is de belangrijkste sensor voor het meten van stroom in energiesystemen.
Vraag 2: Kan ik een stroomtransformator CT in elke richting installeren?
Antwoord: Hoewel een stroomtransformator CT in de meeste richtingen kan worden geïnstalleerd, wordt over het algemeen aanbevolen de richtlijnen van de fabrikant te volgen. De oriëntatie heeft geen significante invloed op de nauwkeurigheid bij normale bedrijfsstromen. Voor toepassingen met hoge nauwkeurigheid is het echter raadzaam ervoor te zorgen dat de kern niet wordt blootgesteld aan overmatige trillingen of magnetische velden. Bij CT's met gesplitste kern moet erop worden gelet dat de kern goed is gesloten en vastgezet om de nauwkeurigheid te behouden.
Vraag 3: Hoe kies ik tussen een 5 A en een 1 A secundaire CT?
Antwoord: De keuze tussen een 5 A en een 1 A secundaire Stroomtransformator CT is afhankelijk van de meetapparatuur en de afstand tussen de CT en de meter. Een uitgang van 5 A komt vaker voor en levert een hoger signaalniveau, wat voordelig kan zijn in rumoerige omgevingen. Een uitgang van 1 A wordt vaak gebruikt voor transmissie over lange afstanden, omdat de lagere stroom de spanningsval in de kabels vermindert. De meeste moderne meters ondersteunen zowel 5 A- als 1 A-ingangen. Onze fabriek kan u begeleiden bij de optimale keuze voor uw specifieke toepassing.
Vraag 4: Wat zorgt ervoor dat een stroomtransformator CT verzadigt?
Antwoord: Een stroomtransformator CT raakt verzadigd wanneer de magnetische flux in de kern zijn maximale limiet bereikt. Dit gebeurt doorgaans wanneer de primaire stroom de nominale capaciteit van de CT ruimschoots overschrijdt, of wanneer de secundaire belasting te hoog is. Verzadiging kan ook worden veroorzaakt door een hoge DC-component in de primaire stroom of door een te hoge systeemfrequentie. Wanneer een CT verzadigd raakt, wordt de uitgangsstroom vervormd en niet in verhouding tot de primaire stroom, wat leidt tot onnauwkeurige metingen en mogelijke slechte werking van de beveiliging. Onze fabriek test elke CT op verzadigingskarakteristieken om betrouwbare prestaties onder foutomstandigheden te garanderen.
Vraag 5: Wat zijn de voordelen van het gebruik van een split-core CT voor meting?
Antwoord: Een split-core stroomtransformator CT biedt verschillende voordelen, vooral voor retrofit-installaties. De kern kan worden geopend en rond de primaire geleider worden geklemd zonder de geleider los te koppelen. Dit maakt de installatie veel eenvoudiger en sneller, vooral in bestaande systemen waar ontkoppeling moeilijk of kostbaar is. Split-core CT's zijn ook nuttig voor tijdelijke monitoringtoepassingen. CT's met split-core hebben echter doorgaans een lagere nauwkeurigheid dan CT's met vaste kern van dezelfde klasse. Voor toepassingen met hoge nauwkeurigheid heeft een CT met vaste kern de voorkeur. Onze split-core Current Transformer CT-producten zijn ontworpen om een goede nauwkeurigheid te bieden en tegelijkertijd het gemak van eenvoudige installatie te bieden.
Stroomtransformatoren zijn de onbezongen helden van elektrische meetsystemen. Ze bieden de cruciale functie van het nauwkeurig meten van hoge stromen en garanderen tegelijkertijd de veiligheid van personeel en apparatuur. Hun vermogen om galvanische isolatie te bieden, een gestandaardiseerde uitvoer met lage stroomsterkte te produceren en betrouwbaar te werken over een breed dynamisch bereik, maakt ze onmisbaar voor moderne energiemonitoring-, facturerings- en beveiligingstoepassingen. Van de fysica van magnetische inductie tot de praktische overwegingen van belasting en verzadiging: de Current Transformer CT is een bewijs van de kracht van eenvoudige, robuuste techniek.
Het selecteren van de juiste stroomtransformator CT voor uw toepassing vereist een zorgvuldige afweging van nauwkeurigheid, belasting en systeemvereisten. Door deze factoren te begrijpen, kunt u ervoor zorgen dat uw meetsysteem de betrouwbare, nauwkeurige gegevens levert die nodig zijn voor effectief energiebeheer. BijWenzhou Xifa elektrische apparatuur Co., Ltd., wij streven ernaar om stroomtransformator CT van hoge kwaliteit te leveren die voldoet aan de meest veeleisende meetvereisten. Onze producten zijn ontworpen en vervaardigd volgens de hoogste normen, waardoor betrouwbare prestaties gedurende de levensduur van de installatie worden gegarandeerd.
