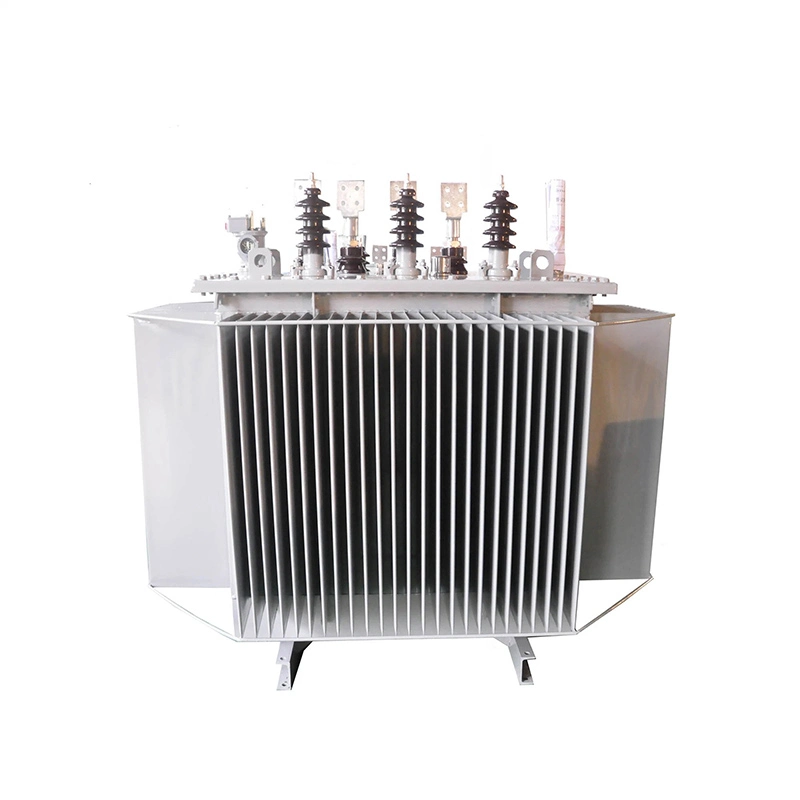

22kv stroomtransformator 1000kva ondergedompeld in olie

De kern van de 22kV-voedingstransformator, 1000 kva, ondergedompeld in olie, is gemaakt van een graangeoriënteerde koudgewalste ferrietmagneetkern met een hoge magnetische absorptie. De kern heeft een volledig hellende verbindingsstructuur van gelamineerde kernen. De kernkolom heeft een getrapte cirkelvormige dwarsdoorsnede op meerdere niveaus, en het juk en de kern hebben hetzelfde dwarsdoorsnedeoppervlak.

22kv transformator 1000kva olie-ondergedompeld heeft een olie-ondergedompelde olietank bestaande uit golvende wanden. Het interieur is voorzien van stofdichte verf en de verflaag is sterk. Het golvende koellichaam heeft een koelend effect en de taaiheid ervan kan de gewichtsveranderingen van de transformatorolie compenseren die worden veroorzaakt door regulering van de omgevingstemperatuur.

Daarom heeft de afgedichte transformator geen oliereservoir, waardoor de totale relatieve hoogte van de transformator wordt verminderd. Wanneer de 22kV-vermogenstransformator 1000kva ondergedompeld in olie wordt verpakt, wordt de vacuümolievulverwerkingstechnologie toegepast, waarbij het vocht in de transformator volledig wordt verwijderd en de transformatorolie niet in contact komt met de lucht.

Dit voorkomt effectief dat water en zuurstof de transformator binnendringen en ervoor zorgen dat de isolatie van de transformator voortdurend verslechtert. De transformatorolie zal waarschijnlijk verouderen, dus het is niet nodig om regelmatig oliemonstertests uit te voeren.

22kv machtstransformator 1000kva olie ondergedompelde technische parameter:

Waarom is de ijzeren kern van een 22kV-stroomtransformator 1000kva ondergedompeld in olie geaard?

Wanneer een stroomtransformator normaal werkt, moet de ijzeren kern een betrouwbaar aardpunt hebben. Zonder aarding zou de zwevende spanning tussen de ijzeren kern en de aarde een intermitterende doorslagontlading tussen de ijzeren kern en de aarde veroorzaken. Zodra de ijzeren kern op slechts één punt is geaard, wordt de mogelijkheid van het vormen van een zwevend potentiaal op de ijzeren kern geëlimineerd. Wanneer de ijzeren kern echter meer dan één aardingspunt heeft, zal het ongelijke potentiaal tussen de ijzeren kernen een circulatiestroom tussen de aardingspunten vormen, waardoor oververhitting op meerdere aardingspunten van de ijzeren kern ontstaat. Dit kan leiden tot een meerpuntsaardfout waarbij de ijzeren kern kortsluiting maakt, wat resulteert in een groter ijzerverlies, wat de prestaties en de normale werking van de transformator ernstig beïnvloedt, en zelfs een uitschakeling kan veroorzaken als gevolg van zware gasinwerking.

De verbrande en gesmolten lokale ijzeren kern kan een kortsluiting tussen de ijzeren chips veroorzaken, waardoor het ijzerverlies toeneemt en de prestaties en de normale werking van de transformator ernstig worden aangetast, waardoor vervanging van de siliciumstaalplaten van de ijzeren kern nodig is voor reparatie. Daarom mag een 22kV-stroomtransformator met 1000 kva, ondergedompeld in olie, niet meerdere aardingspunten hebben; het kan slechts één aardingspunt hebben en dat ook.
