Hars gegoten elektrische CT-stroomtransformator

Wenzhou XiFa Electric Power Equipment Co., Ltd is een professionele fabrikant die harsgegoten elektrische ct-stroomtransformatoren produceert, die worden gebruikt in de elektrische schakelapparatuur van 10 kv tot 35 kv. In Wenzhou XiFa giet het productieteam epoxyhars in een vacuümomgeving om bellen in de zijkant van de stroomtransformator te verwijderen en gedeeltelijke ontlading op het oppervlak te voorkomen. Ondertussen is de uit hars gegoten elektrische ct-stroomtransformator ontworpen als de meerlaagse isolatiestructuur om betere prestaties op het gebied van spanningsweerstand en stabiliteit op lange termijn te bereiken.

Stuur onderzoek

Productomschrijving

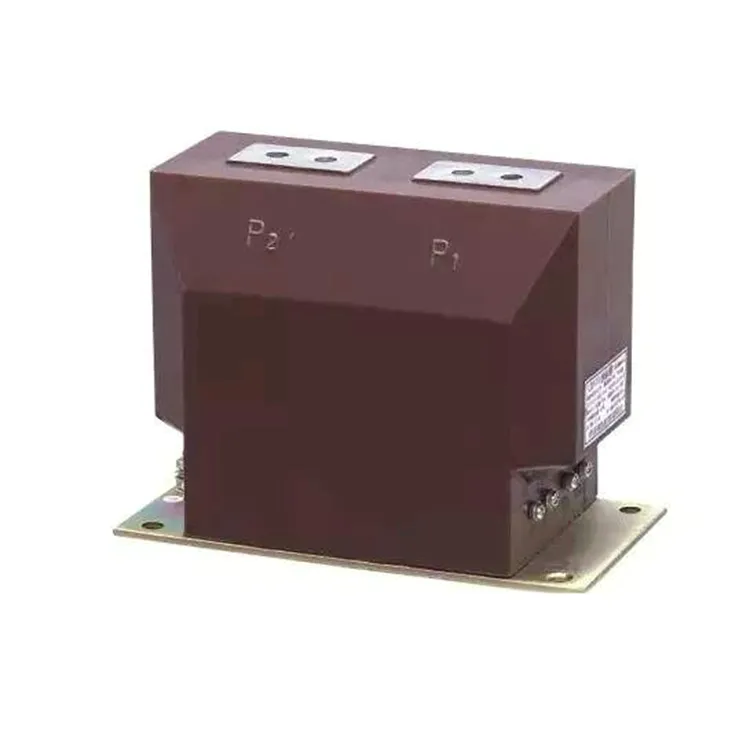

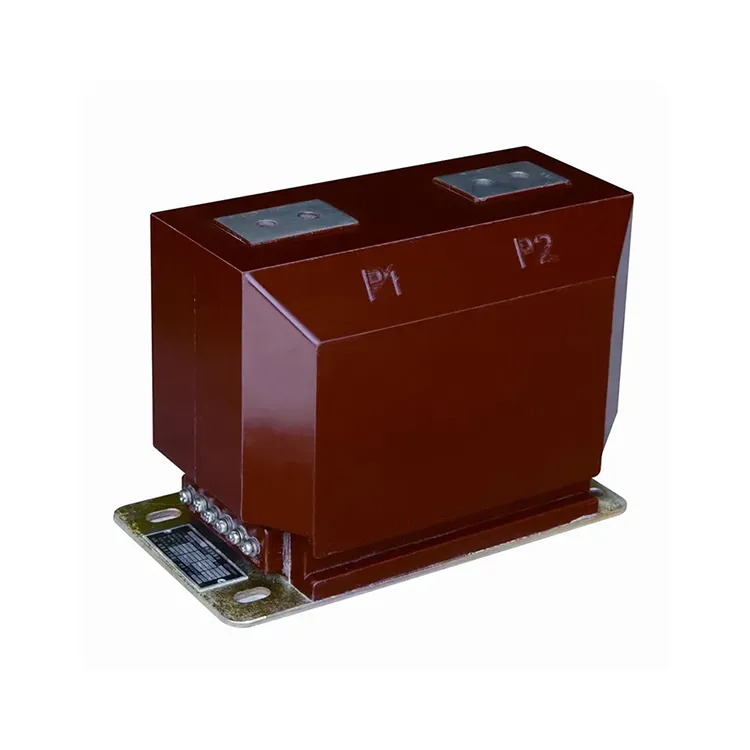

De harsgegoten elektrische ct-stroomtransformator is een epoxyhars, vacuümgegoten posttype-eenheid voor binnenshuis, ontworpen voor voedingssystemen op spanningsniveau van 10 kV met een nominale frequentie van 50 Hz. Het wordt voornamelijk gebruikt voor stroommeting, energiemeting en beschermende relais.

De uit hars gegoten elektrische ct-stroomtransformator maakt gebruik van een volledig gesloten gietproces van epoxyhars, waarbij de kern is gemaakt van hoogwaardig magnetisch materiaal en zowel de primaire als de secundaire spoelen samen met de kern zijn ingebed in hars. Deze constructie biedt uitstekende prestaties op het gebied van isolatie, vochtbestendigheid en weerstand tegen vervuiling. Het oppervlak van een uit hars gegoten elektrische stroomtransformator vereist geen extra coating en de stroomtransformator kan in meerdere posities worden geïnstalleerd.

Het assortiment omvat zowel meetklassen, zoals 0,2S en 0,5S, als beschermingsklassen, zoals 10P10 en 10P20. Er is een multi-ratio-ontwerp beschikbaar op een uit hars gegoten elektrische CT-stroomtransformator, waardoor deze zeer geschikt is voor gebruik in met metaal beklede elektrische panelen.

Resin Cast Electrical Ct Current Transformer

Technische specificatie:

Type	Primaire nominale stroom (A)	Nauwkeurigheidsklasse	Nauwkeurigheidsklasse en nominaal vermogen cosΦ=0,8					Korte thermische stroom (kA/S)	Geschatte dynamische stroom (kA)
			0,2 (s)	0,5 (s)	10P10	10P15	10P20
LZZBJ9-10	5-150	0,2s/0,5 0,2s/10P 0,2/10P 0,5s/10P 0,5/10P	10	10	15	15	10	100I1n	250I1n
	200-300							31.5	80
	400-500							45	112
	600-1000							63	130
	1200-1500							80	160
	2000-2500							100	180

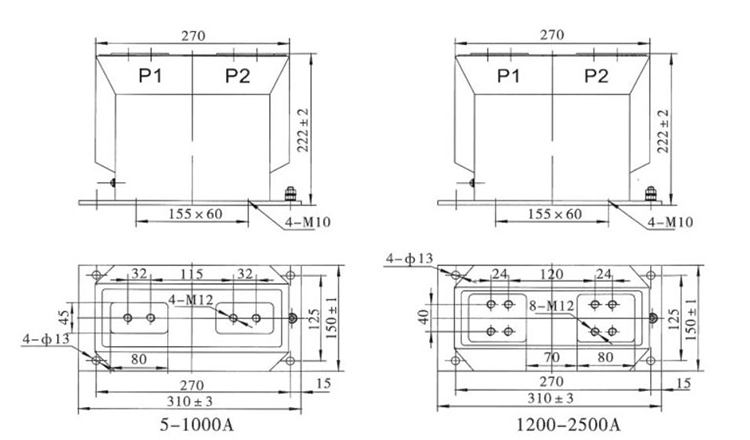

Resin Cast Electrical Ct Current Transformer

Veelgestelde vragen over producten:

Vraag: Welke technische parameters moet men controleren bij het selecteren van een uit hars gegoten elektrische CT-stroomtransformator?

A: de volgende sleutelparameters moeten worden gecontroleerd bij het selecteren:

1. Nauwkeurigheidsklasse: voor meten/meten (bijv. 0,2s of 0,5) en beveiligingsdoeleinden (bijv. 10P10, 5P10, enz.).

2. Nominale primaire stroom en secundaire stroom (de transformatieverhouding).

3. Korte tijd thermische stroom (Ith) en korte tijd stroomsterkte (voor foutcondities).

4. Isolatieniveaus (spanningsbestendigheid, impulsspanning, enz.).

5. Milieutoleranties: temperatuurbereik, hoogte, vochtigheid, vervuilingsniveau.

6.Burden: de VA-belasting die de secundaire moet aandrijven zonder dat dit ten koste gaat van de nauwkeurigheid.

Vraag: In welke omgevingen of toepassingen zijn harsgegoten elektrische CT-stroomtransformatoren bijzonder geschikt?

A: de volgende omgeving of toepassing is geschikt voor een uit hars gegoten elektrische ct-stroomtransformator:

1. Schakelapparatuur voor binnen, waar de ruimte beperkt is en isolatie cruciaal is.

2. In ruwe of vervuilde omgevingen (stof, vocht, chemicaliën) waar open delen of olie kunnen worden aangetast.

3.In meet- en beveiligingscircuits die stabiele, nauwkeurige metingen gedurende lange perioden vereisen.

4.Toepassingen waarbij weinig onderhoud en hoge betrouwbaarheid belangrijk zijn.
