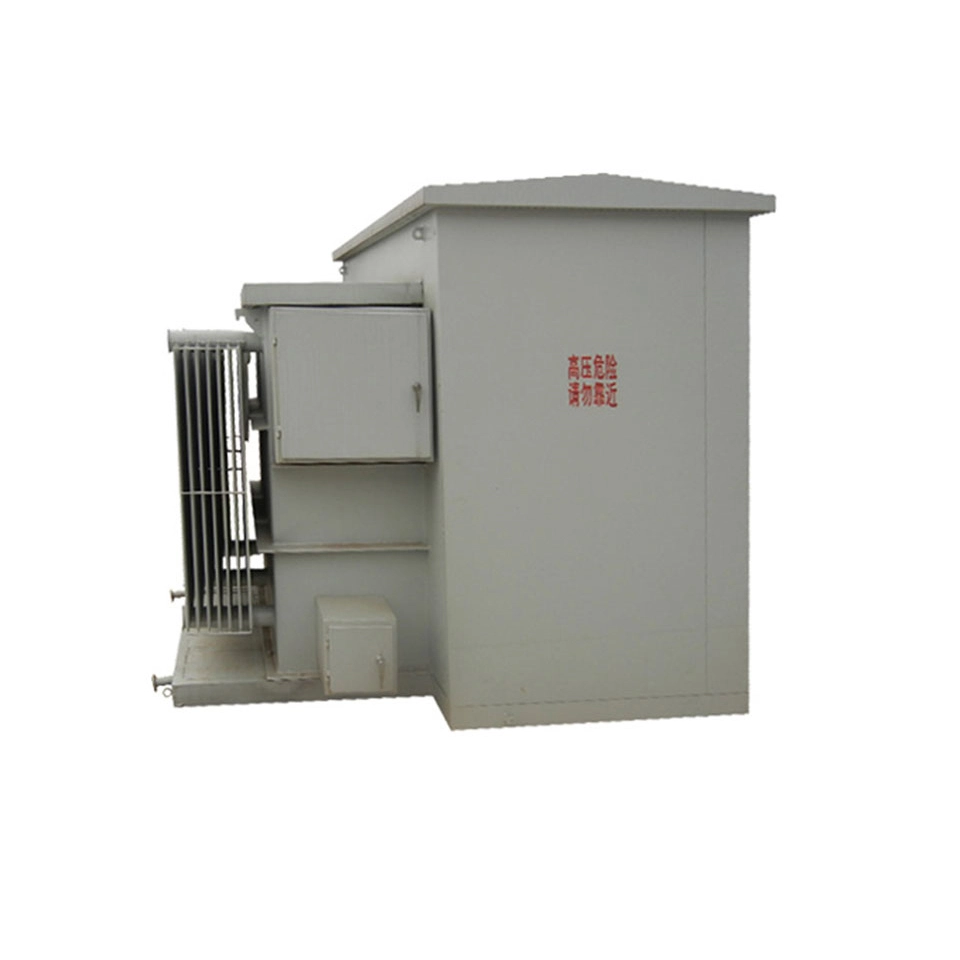

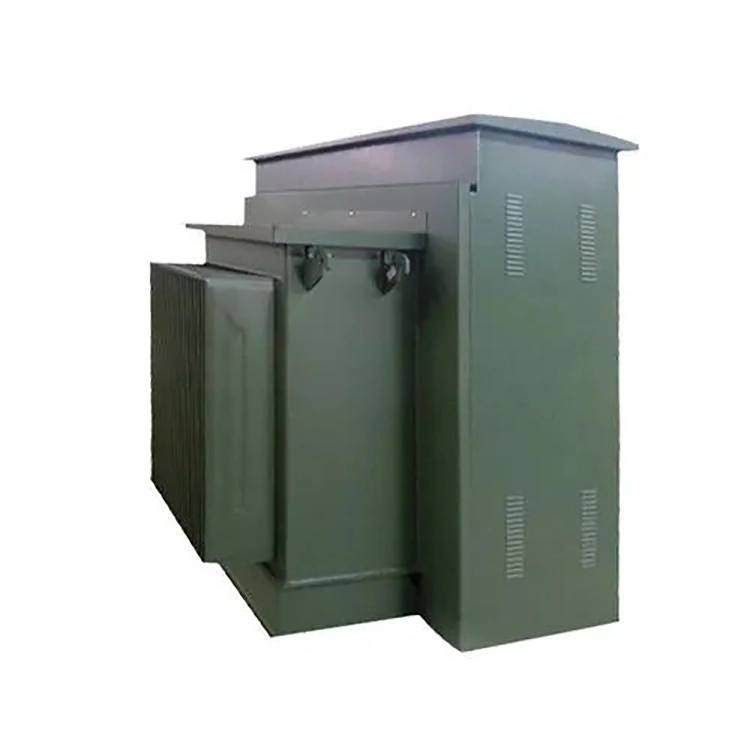

100 Kva 3-fase transformator met padmontage

De 100 kva driefasige op een pad gemonteerde transformator is een geïntegreerde complete uitrusting voor stroomdistributie voor buiten. Het interieur van de kast is verdeeld in drie onafhankelijke kamers: hoogspanningskamer, transformatorkamer en laagspanningskamer.

Het integreert hoogspanningsschakelaars, zekeringen, bliksemafleiders, hoofdtransformatorbehuizing, laagspanningsdistributieschakelaars, meters en verschillende beveiligingsapparaten. De algehele indeling is netjes en compact en er hoeft geen aparte stroomverdeelruimte te worden gebouwd.

De standaardspanningsspecificatie van de transformator. Het maakt gebruik van de Dyn11-verbindingsgroep en werkt op een industriële frequentie van 50 hertz. De nominale stromen van hoge en lage spanning zijn op elkaar afgestemd om aan de vereisten te voldoen. De transmissieprestaties van de transformator zijn stabiel en betrouwbaar. De 100 kva driefasige op een pad gemonteerde transformator heeft uitstekende warmteafvoermogelijkheden. Het heeft twee koelvormen: olie-ondergedompelde zelfkoeling en droge luchtkoeling. Het heeft ook beschermende eigenschappen tegen stof en regen.

Het bedrijfsverlies is laag, het loopgeluid is klein en het is uitgerust met meerdere veiligheidsbeschermingsmechanismen tegen overbelasting, kortsluiting en blikseminslag. Het heeft een sterk anti-interferentievermogen, kan zich lange tijd aanpassen aan complexe buitenactiviteiten, heeft een uitstekende stabiliteit van de stroomvoorziening en het latere onderhoud en de reparatie zijn relatief eenvoudig.

Technische specificatie:

Vraag: Waarom zijn er voor een 100 kva driefasige padgemonteerde transformator, wanneer deze buiten wordt geïnstalleerd, twee configuraties te onderscheiden, namelijk het "ringnetwerkfeedertype" en het "radiale feedertype"?

A: Bij de stralingstoevoerconfiguratie is de primaire zijde van de transformator slechts op één enkele kabel aangesloten en bevindt zich geen belastingsschakelaar binnenin, wat resulteert in een eenvoudige structuur en lagere kosten. Het fatale nadeel van deze methode is echter dat wanneer de 100 kva driefasige op een pad gemonteerde transformator onderhoud nodig heeft of dit gedeelte van de kabel defect raakt, de volledige voeding van de feeder moet worden afgesloten, waardoor alle downstreamgebruikers op dezelfde lijn volledig worden uitgeschakeld. De betrouwbaarheid van de stroomvoorziening is volledig afhankelijk van de continuïteit van een enkel kanaal.

Bij de ringnetwerkfeederconfiguratie is de primaire zijde van de 100 kva driefasige padgemonteerde transformator gereserveerd met twee inkomende interfacepoorten en een ingebouwde belastingsschakelaar, die in serie kan worden aangesloten op het ringnetwerkcircuit. Wanneer de transformator zelf buiten bedrijf moet worden gesteld of een kabel aan één kant uitvalt, kan de lastschakelaar worden bediend om de 100 kva driefasige transformator met padmontage te isoleren van het ringnetwerk, terwijl de continuïteit van de hoofdlijn van het ringnetwerk behouden blijft, waardoor andere gebruikers nog steeds van stroom kunnen worden voorzien via de andere kant van de kabel, waardoor het doel van gepland onderhoud wordt bereikt zonder de hoofdlijn en kabelfouten te onderbreken, waarbij alleen het defecte gedeelte wordt geïsoleerd zonder het stroomuitvalgebied uit te breiden. Hoewel deze configuratie één primaire zijschakelaarapparatuur en een tweede inkomende doorvoer toevoegt, stijgen de kosten met ongeveer 15% tot 20%, maar worden de indicatoren voor de beschikbaarheid van stroom van het distributiesysteem aanzienlijk verbeterd.

Apparatuur

Productdetails

Ringtype

Terminaltype

Transformator lichaam

Product in verwerking

Testcentrum

Wikkelworkshop
