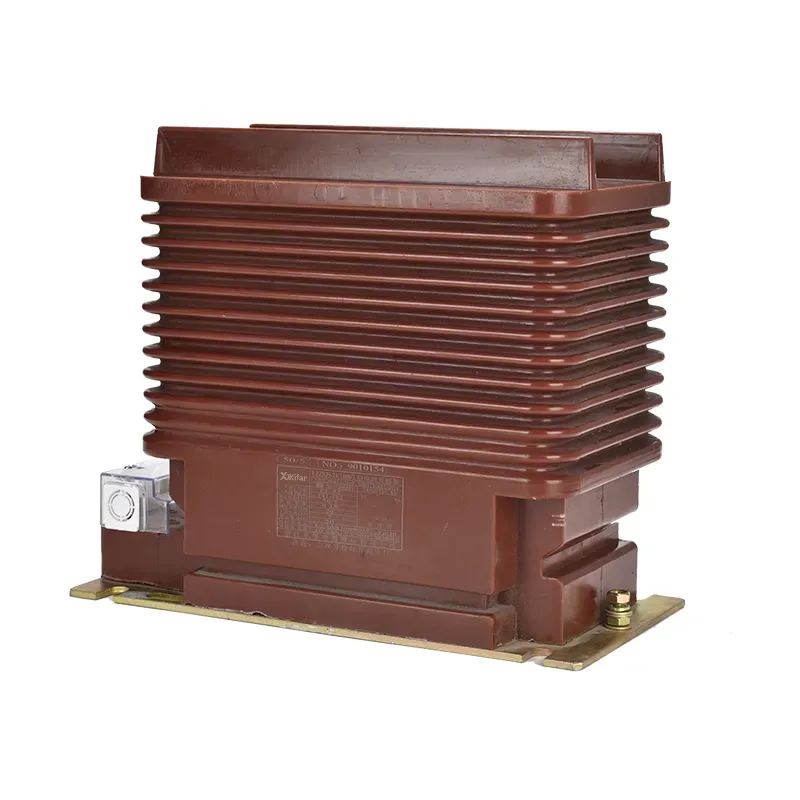

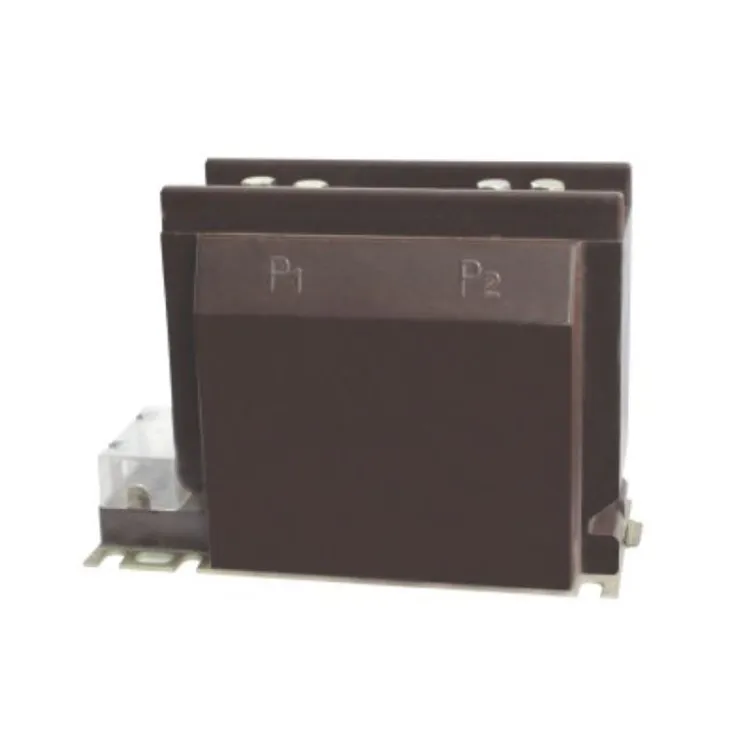

Stroomtransformator Ct 200 300 500 800 5a

Wenzhou XiFa Electric Power Equipment Co., Ltd is een betrouwbare fabriek voor de productie van 10kv tot 35kv stroomtransformatoren en potentiële transformatoren, zoals een stroomtransformator ct 200 300 500 800 5a. de huidige verhouding van 200/5, 300/5. 500/5 en 800/5 zijn het reguliere type in het bedrijf. Om een tijdige levering te garanderen, heeft Wenzhou XiFa een bepaalde hoeveelheid reguliere stroomtransformatoren en potentiële transformatoren in opslag. Voordat een stroomtransformator ct 200 300 500 800 5a wordt geleverd, moet de fabriekstest worden uitgevoerd, zoals een weerstandsspanningstest, gedeeltelijke ontladingstest, foutkalibratie en temperatuurstijgingstest.

Stuur onderzoek

Productomschrijving

De stroomtransformator ct met primaire vermogens van 200 A, 300 A, 500 A en 800 A en een standaard secundaire uitgang van 5 A is ontworpen voor betrouwbare stroommeting en beveiligingstoepassingen in voedingssystemen met een spanningsniveau van 10 tot 35 kV.

Elke stroomtransformator ct 200 300 500 800 5a maakt gebruik van een nauwkeurig gewikkelde koperen geleider en een magnetische kern van solide kwaliteit om uitstekende prestaties en een nauwkeurige verhouding over het gehele werkingsbereik te behouden. De stroomtransformator ct 200 300 500 800 5a is gebouwd om een stabiele secundaire output te leveren onder variërende belastingsomstandigheden, waardoor hij geschikt is voor zowel meet- als beveiligingscircuits.

De behuizing is vervaardigd uit duurzaam, vlamvertragend isolatiemateriaal dat uitstekend bestand is tegen vocht en omgevingsinvloeden. Het compacte ontwerp maakt een eenvoudige installatie in schakelpanelen, schakelkasten en stroomverdeelborden mogelijk.

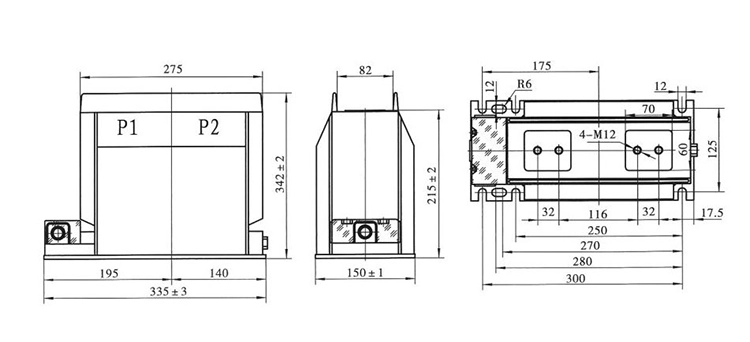

Current Transformer Ct 200 300 500 800 5a

Technische specificatie:

Type	Primaire nominale stroom (A)	Nauwkeurigheidsklasse	Nauwkeurigheidsklasse en nominaal vermogen cosΦ=0,8				Korte thermische stroom (kA/S)	Geschatte dynamische stroom (kA)
Type	Primaire nominale stroom (A)	Nauwkeurigheidsklasse	0,2 (s)	0,5 (s)	10P10	10P15	Korte thermische stroom (kA/S)	Geschatte dynamische stroom (kA)
LZZBJ9-12	20	0,2s/0,5 0,2s/10P 0,2/10P 0,5s/10P 0,5/10P	10	10	15	15	2	5
	30 (40)						3	7.5
	50 (60)						5	12.5
	75						7.5	18.5
	100						10	25
	150						15	37.5
	200						25	62.5
	300						31.5	80
	400 tot 600						45	112.5
	750 tot 1250						80	160

Current Transformer Ct 200 300 500 800 5a

Veelgestelde vragen over producten:

Vraag: Wat betekent een CT-verhouding van 200/5A in een stroomtransformator ct 200 300 500 800 5a?

A: in een stroomtransformator ct 200 300 500 800 5a betekent een CT-verhouding van 200/5A dat wanneer er 200 ampère door de primaire geleider stroomt, de secundaire wikkeling 5 ampère levert. Hetzelfde principe geldt voor andere verhoudingen: 300/5A, 500/5A, 800/5A, etc. De verhouding zorgt ervoor dat grote primaire stromen kunnen worden teruggebracht tot een gestandaardiseerde secundaire waarde voor veilige meting en bescherming.

Vraag: Hoe kies ik de juiste CT-ratio?

A: De CT-ratio moet worden geselecteerd op basis van de maximale belastingsstroom van het systeem. Als uw feeder bijvoorbeeld normaal gesproken 180 A voert met incidentele pieken tot 220 A, zou een 200/5A CT geschikt zijn. Als de stroom naar verwachting 450 tot 500 A zal bereiken, zou een 500/5A CT geschikter zijn. Het doel is om zowel overdimensionering, wat de nauwkeurigheid bij lage belasting vermindert, als onderdimensionering, wat verzadiging met zich meebrengt, te vermijden.

Vraag: Welke nauwkeurigheidsklassen zijn beschikbaar voor stroomtransformator ct 200 300 500 800 5a?

A: Voor meetdoeleinden zijn de gebruikelijke klassen 0,2, 0,2S, 0,5 en 0,5S. Voor bescherming zijn typische klassen 5P10, 10P10 of 10P20. De vereiste klasse hangt af van het feit of de CT zal worden gebruikt voor inkomstenmeting, algemene bewaking of beveiligingsrelais.
