SCB10 3500 kVA 11 kV 415 V droge transformator

De SCB10 3500kVA 11kV 415V droge transformator is een hoogwaardige gietharstransformator, ontworpen voor betrouwbare stroomverdeling in veeleisende omgevingen. Met een nominaal vermogen van 3500 kVA, primaire spanning van 11 kV en secundaire spanning van 415 V biedt deze transformator uitstekende elektrische veiligheid, weinig onderhoud en superieure thermische prestaties.

Stuur onderzoek

Productomschrijving

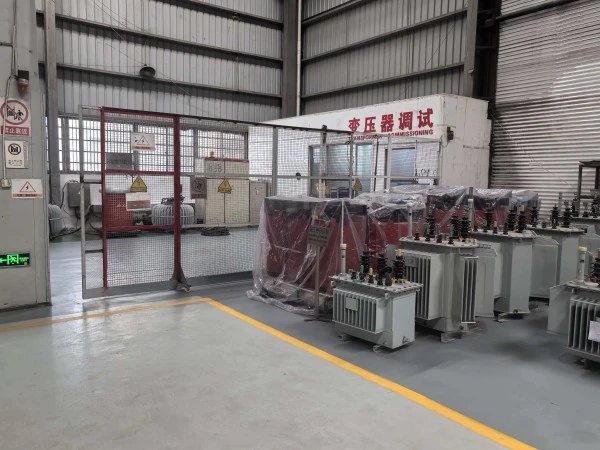

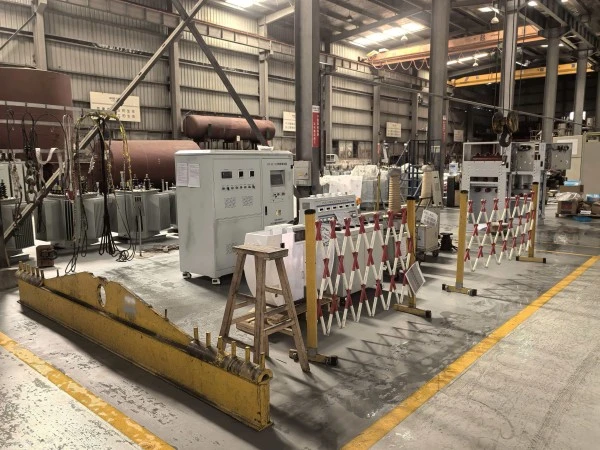

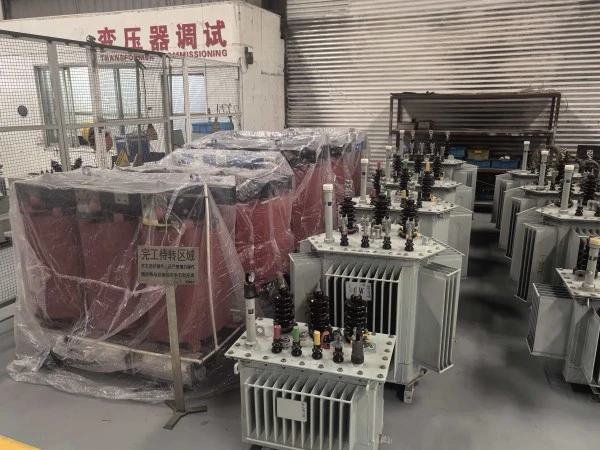

Wenzhou Xifa Electrical Equipment Co., Ltd. heeft als professionele fabrikant van in olie ondergedompelde en droge transformatoren een rigoureus productieproces opgezet dat de aanschaf, productie en inspectie van het eindproduct omvat. In onze fabriek is de fabrieksacceptatietest geen bemonsteringsprocedure, maar een verplichte 100% volledige inspectie voor elke afzonderlijke transformator. De tests worden uitgevoerd in overeenstemming met de nieuwste nationale en internationale normen, met behulp van gekalibreerde, uiterst nauwkeurige testapparatuur. De belangrijkste elektrische parameters van de transformator, zoals spanningsverhouding, impedantie, verliezen en isolatiesterkte, worden stuk voor stuk geverifieerd. Alleen producten die zonder uitzondering aan alle testonderdelen voldoen, krijgen een vergunning. Dit rigoureuze testsysteem is onze technische garantie voor de belofte dat "elke transformator die we leveren betrouwbaar is.

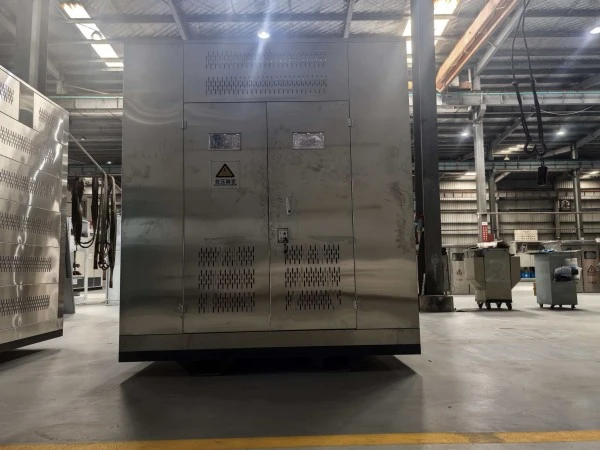

Productieproces van SCB10 3500kVA 11kV 415V droge transformator

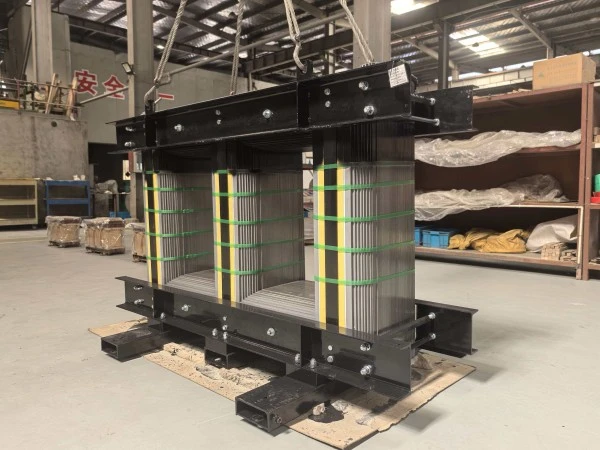

I. Kernproductie

De kern is het centrale pad voor elektromagnetische inductie en de productieprecisie ervan heeft rechtstreeks invloed op de prestaties van de transformator.

1. Snijden en blinderen: hoogwaardige siliciumstaalstrip wordt in de lengte- en dwarsrichting gesneden in platen met de vereiste breedte en lengte. De snijranden moeten minimale bramen en een hoge maatnauwkeurigheid hebben om een goede magnetische permeabiliteit te behouden.

2. Ponsen en stapelen: De gesneden siliciumstaalplaten worden geponst (bijvoorbeeld voor gaten) en vervolgens laag voor laag gestapeld volgens de tekening om een complete, uit meerdere stappen bestaande kernpoot te vormen.

3. Isolatieafdichting: Na het stapelen wordt epoxyhars op het uiteinde en oppervlak van de kern geborsteld of afgedicht voor isolatie en bescherming tegen roest.

II. Productie van spoel

Dit is het meest complexe en kritische onderdeel van de SCB10 3500kVA 11kV 415V droge transformator

productie. Het doel is om wikkelingen te creëren die spanning en stroom geleiden en deze met epoxyhars af te dichten tot een solide, geïsoleerde structuur.

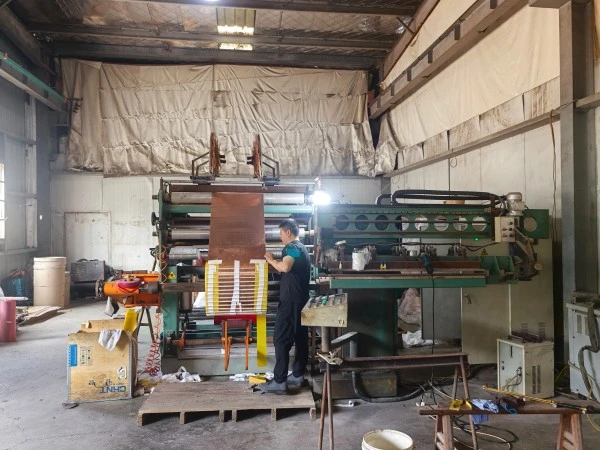

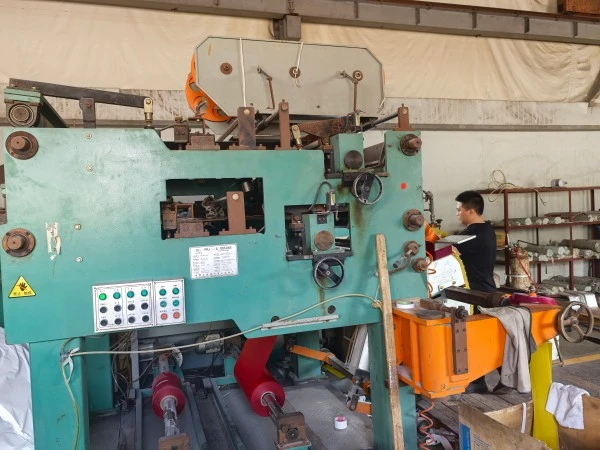

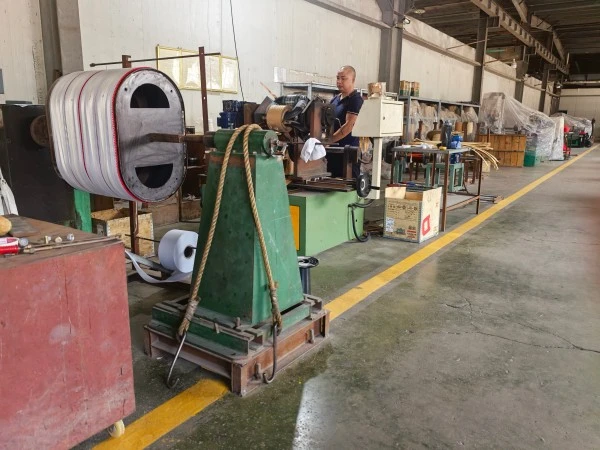

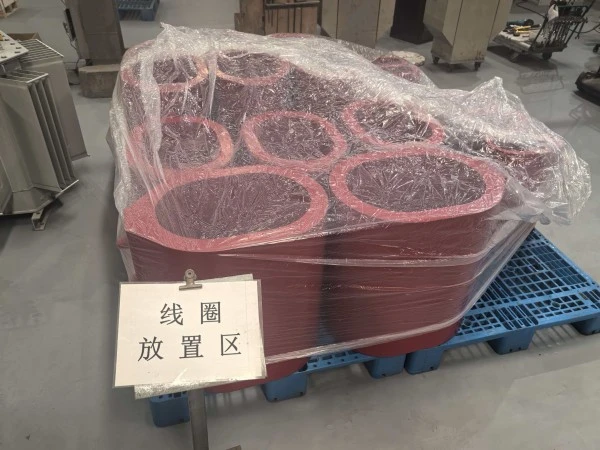

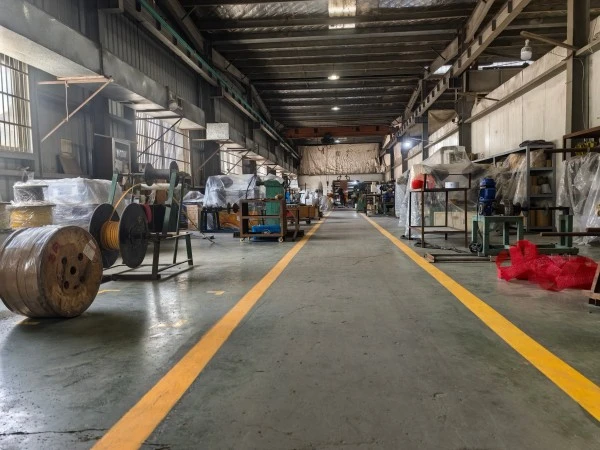

1. Spoelwikkeling: Op een speciale wikkelmachine wordt koperfolie of koperdraad op een doorn gewikkeld om de hoogspannings- (HV) en laagspanningswikkelingen (LV) te vormen. During winding, interlayer insulation, end insulation, and leads are precisely placed.

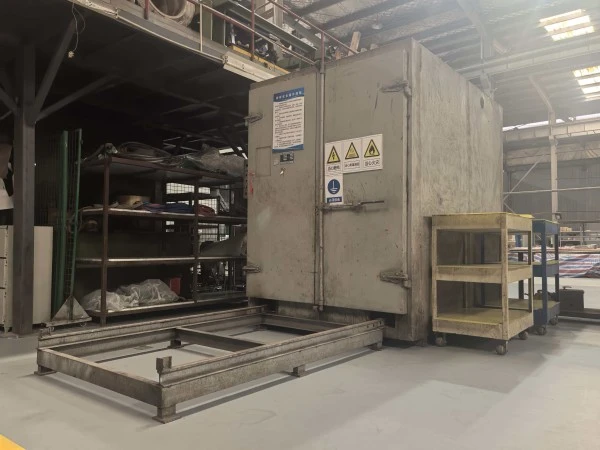

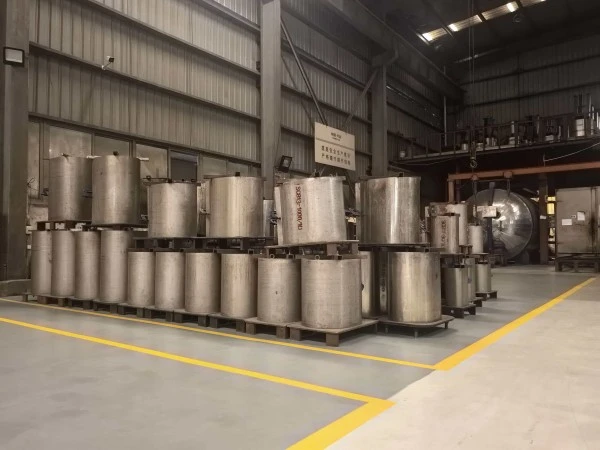

2. Voordrogen en vormen: de wondspiraal wordt gereinigd en in een gietvorm geplaatst. Het geheel wordt vervolgens naar een oven gestuurd om voor te drogen. Deze stap is cruciaal; vocht moet volledig uit de spoel worden verwijderd, omdat restvocht na het gieten luchtzakken zou veroorzaken, waardoor de isolatieprestaties ernstig in gevaar zouden komen.

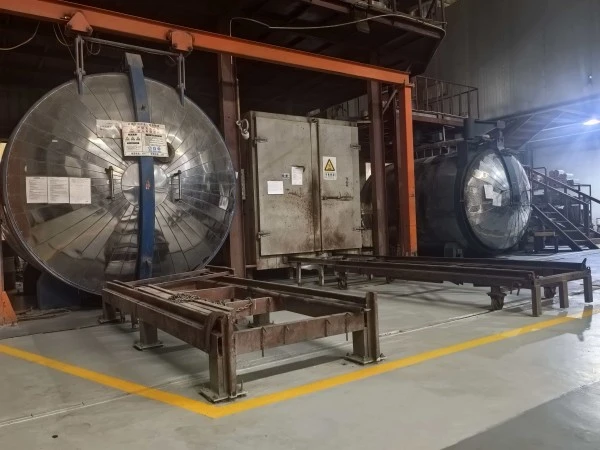

3. Vacuümgieten: dit is het kernproces dat de levensduur van het product bepaalt. De gedroogde spiraal in de mal wordt in een vacuümgiettank geplaatst, waar een hoog vacuüm wordt getrokken, de druk kan onder de 100 Pa dalen. Simultaneously, a precise mixture of epoxy resin, hardener, and filler (e.g., silica powder) is blended and degassed. Onder vacuüm wordt het mengsel in de mal gegoten, zodat het door alle gaten in de spiraal dringt en het eindproduct vrij is van luchtbellen.

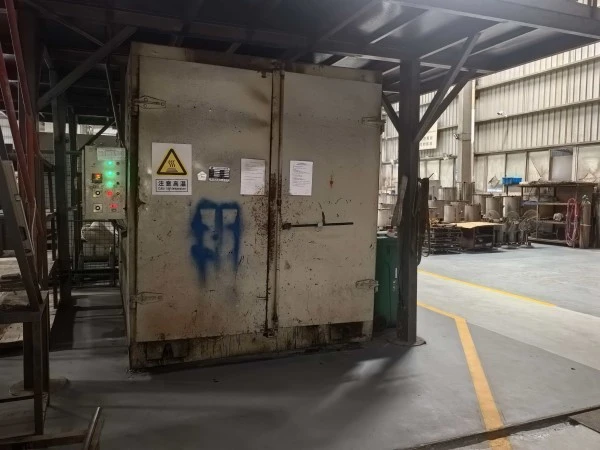

4. Uitharding op hoge temperatuur: Na het gieten wordt de mal in een uithardingsoven geplaatst voor uitharding op hoge temperatuur. Meestal wordt gebruik gemaakt van een meertraps temperatuurstijging (bijvoorbeeld van 75°C naar 135°C in stappen). Hierdoor kan de epoxyhars volledig chemisch reageren en een harde, hittebestendige, vaste massa vormen met uitstekende isolerende eigenschappen.

5. Ontvormen en afwerken: Na het uitharden wordt de mal verwijderd. Het oppervlak van de spoel is geslepen, bijgesneden en afgeschuind om een gladde afwerking en nauwkeurige afmetingen te verkrijgen, klaar voor de volgende fase.

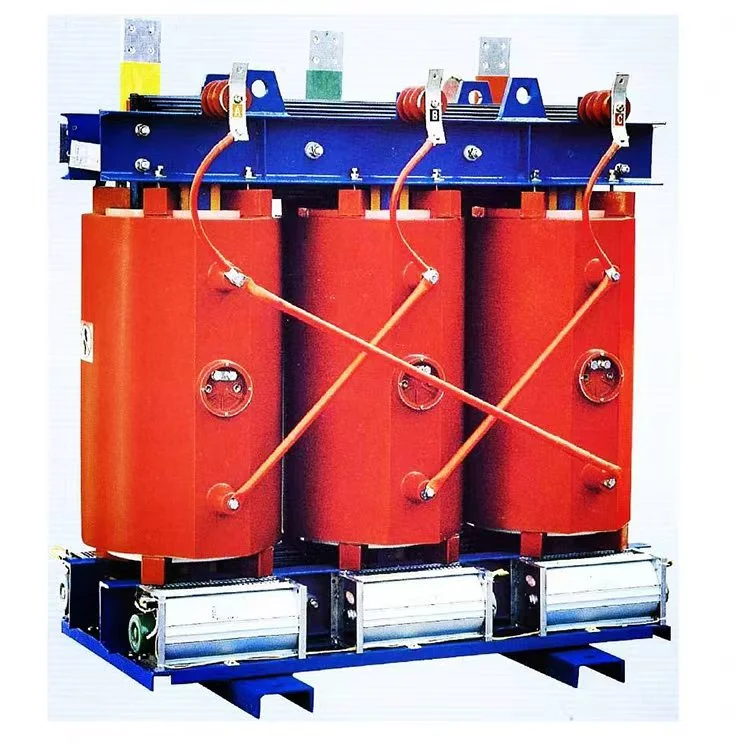

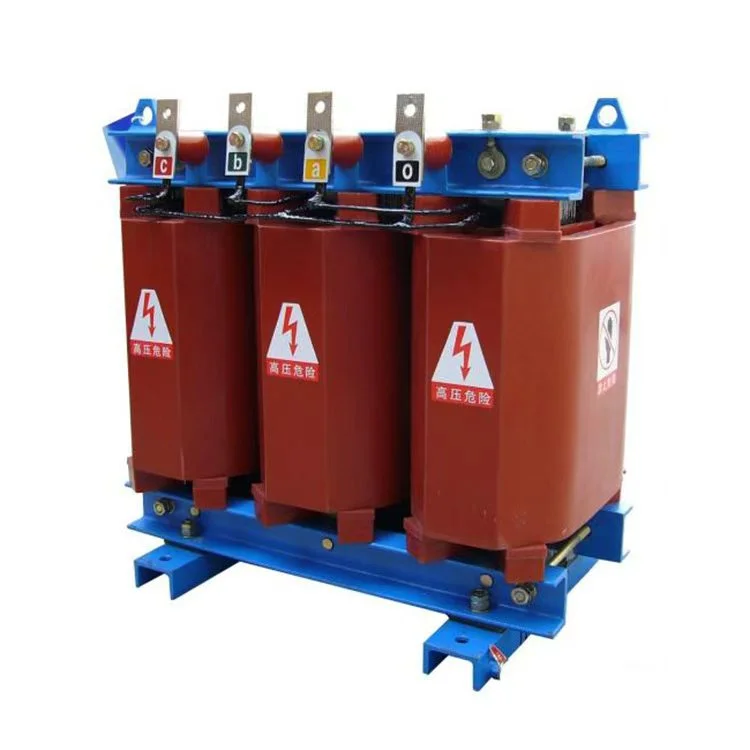

Scb10 3500kva 11kv 415v Dry Type Transformer

Productparameters:

Naam	SCB10 3500kVA 11kV 415V droge transformator
Nominaal vermogen	3500kva
Primaire spanning	11KV
Secundaire spanning	415V
Isolatie materiaal	Giethars
Vectorgroep	Dyn11 Yyn0
Geen belastingsverlies (P0)	Gebaseerd op de eis van de klant
Belastingsverlies (Pk) @ 120°C	Gebaseerd op de eis van de klant
Impedantiespanning (VK)	8%
Isolatieklasse	KLASSE F of H
Koelmethode	ONAF ONAF
Gedeeltelijke ontlading	Minder dan 10st
