Samenvatting van het artikel
Het selecteren van eenLuchtstroomonderbreker ACBgaat niet alleen over het matchen van de huidige beoordelingen. Voor ingenieurs, paneelbouwers, fabriekseigenaren, projectaannemers en inkoopteams is de echte uitdaging het kiezen van een breker die apparatuur kan beschermen, uitvaltijd kan verminderen, past bij het ontwerp van de schakelapparatuur, toekomstige belastingsuitbreiding kan ondersteunen en na jarenlang gebruik betrouwbaar kan blijven. In dit artikel wordt uitgelegd hoe een ACB-stroomonderbreker werkt, waar deze vaak wordt gebruikt, welke specificaties het belangrijkst zijn en hoe kopers kostbare fouten bij de selectie kunnen voorkomen. Het introduceert ook praktische aankoopoverwegingen voor het werken metWenzhou Xifa elektrische apparatuur Co., Ltd.bij de inkoop van ACB-oplossingen voor industriële en commerciële energiesystemen.
Inhoudsopgave
In een laagspanningsstroomdistributiesysteem wordt de hoofdonderbreker vaak behandeld als één item op een aanbestedingslijst. Dat is een riskante manier om ernaar te kijken. Een ACB-luchtstroomonderbreker wordt meestal geïnstalleerd op een kritiek punt van het systeem, zoals het binnenkomende paneel, de hoofdverdeelkast, het uitgangspaneel van de generator, de secundaire zijde van de transformator of een groot voedingscircuit. Als het apparaat niet goed uitschakelt, is het resultaat mogelijk geen klein elektrisch defect. Het kan gaan om productiestilstand, schade aan apparatuur, brandgevaar of duur noodonderhoud.
Veel kopers zoeken alleen naar een ACB op basis van de huidige classificatie, zoals 630A, 1000A, 1600A, 2000A of 3200A. De huidige beoordeling is uiteraard van belang, maar het is niet het volledige verhaal. De onderbreker moet ook overeenkomen met het kortsluitniveau van de installatielocatie, de beschermingseisen van de belasting, de structuur van de schakelapparatuur, de bedrijfsomgeving en het onderhoudsplan van de faciliteit.
Een goede ACB-luchtstroomonderbreker geeft het elektrische systeem een gecontroleerde manier om abnormale stroom los te koppelen. Het beschermt kabels, rails, transformatoren, generatoren, motoren en stroomafwaartse apparatuur. Belangrijker nog: het geeft onderhoudsteams vertrouwen. Wanneer een systeem is opgebouwd rond een onderbreker met stabiele mechanische werking, nauwkeurige uitschakeling en duidelijke beveiligingsinstellingen, wordt de hele distributieruimte eenvoudiger te beheren.
De echte aankoopvraag is niet simpelweg: “Hoeveel kost de breker?” Een betere vraag is: "Zal deze onderbreker mijn systeem nog steeds correct beschermen als er op het slechtst mogelijke moment een fout optreedt?"

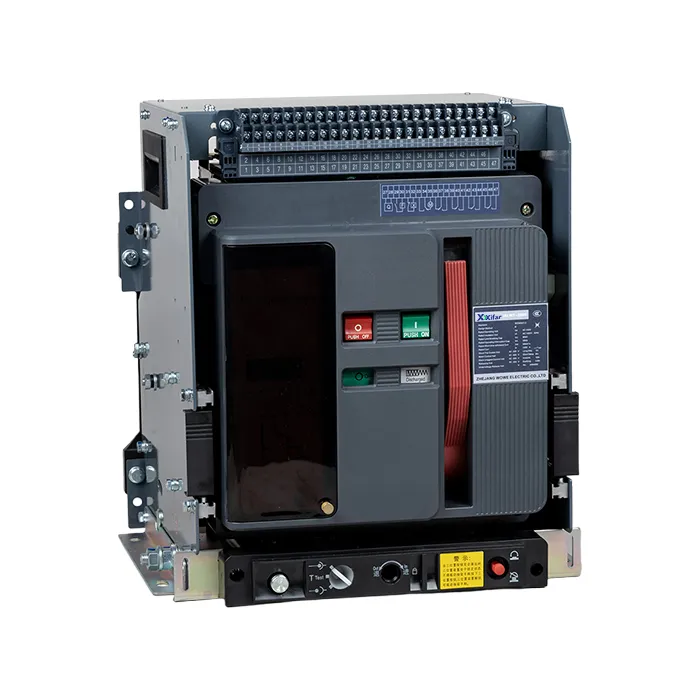

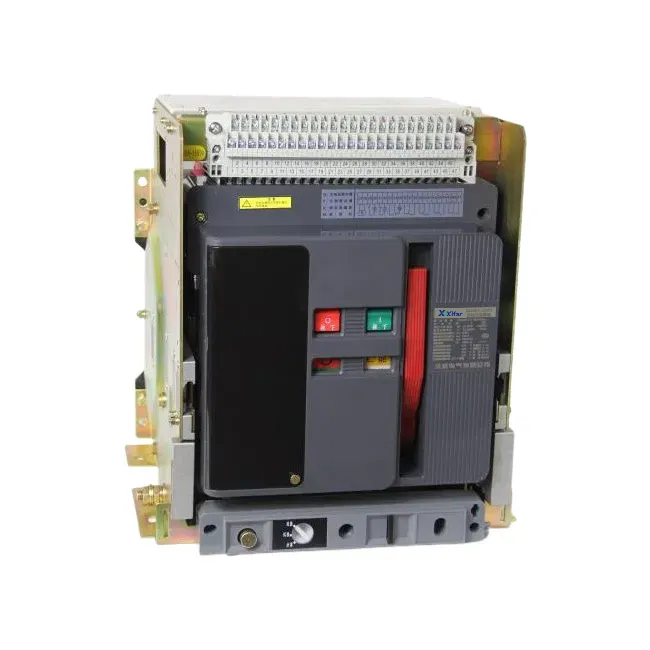

Een luchtstroomonderbreker ACB is een laagspanningsschakel- en beveiligingsapparaat dat lucht als boogblusmedium gebruikt. Wanneer de contacten tijdens een foutonderbreking scheiden, ontstaat er een elektrische boog. De breker geleidt en koelt de boog door booggoten totdat de stroom veilig wordt onderbroken. Dit ontwerp maakt ACB's geschikt voor toepassingen met hoge stroomsterkte en lage spanning waarbij betrouwbaarheid, onderhoudbaarheid en instelbare bescherming belangrijk zijn.
In de praktijk kan een ACB-luchtstroomonderbreker verschillende belangrijke functies vervullen. Het kan het circuit handmatig of elektrisch in- en uitschakelen. Afhankelijk van de configuratie van de uitschakeleenheid kan deze automatisch uitschakelen bij overbelasting, kortsluiting, onderspanning of aardfout. In veel moderne elektrische systemen ondersteunen intelligente trip-units ook metingen, communicatie, foutregistraties en instelbare beveiligingscurves.
Vergeleken met kleinere stroomonderbrekers wordt vaak gekozen voor een ACB voor het hoofdstroomdistributieniveau, omdat deze hogere framestromen en strengere vereisten voor foutonderbrekingen aankan. Het is ook gemakkelijker te inspecteren en te onderhouden in grote elektrische kasten, vooral bij gebruik van een uitrijdbaar ontwerp. Voor faciliteiten die zich geen lange stilstand kunnen veroorloven, is deze onderhoudbaarheid geen klein voordeel.
Kopers hebben zelden moeite omdat ze geen ACB-luchtstroomonderbreker kunnen vinden. Ze worstelen omdat te veel modellen op papier op elkaar lijken. Een lage prijs kan op het eerste gezicht aantrekkelijk lijken, maar een verkeerde keuze kan leiden tot mismatch, installatievertraging, oververhitting, hinderlijk struikelen, slechte selectiviteit of moeilijke after-salesondersteuning.
Voor paneelbouwers is maatcompatibiliteit vaak een groot probleem. Een onderbreker die niet bij het kastontwerp past, kan van invloed zijn op de railindeling, de deuropening, de positie van de bedieningshendel en de onderhoudsruimte. Voor fabrieksgebruikers is de grootste zorg meestal een stabiele werking. Ze hebben een onderbreker nodig die uitschakelt wanneer dat nodig is, gesloten blijft als het systeem in orde is en onderhoud kan plegen zonder onnodige stilstand.
Ook voor opdrachtnemers zijn leveringssnelheid en documentatie belangrijk. Voor een project zijn mogelijk productfoto's, tekeningen, bedradingsschema's, testrapporten, certificaten, naamplaatjegegevens en verpakkingsinformatie vereist vóór verzending. Als de leverancier niet duidelijk kan reageren, kan de projectplanning hieronder lijden.
| Koperszorg | Waarom het ertoe doet | Wat u moet bevestigen voordat u bestelt |
|---|---|---|
| Huidige beoordeling komt niet overeen | Een te kleine onderbreker kan oververhit raken of te vaak struikelen, terwijl een te grote onderbreker de nauwkeurigheid van de bescherming kan verminderen. | Nominale stroom, framegrootte, belastingstype, toekomstige uitzettingstoeslag. |
| Onvoldoende breekvermogen | Het is mogelijk dat de onderbreker de hoge foutstroom op het installatiepunt niet veilig onderbreekt. | Icu, Ics, kortsluitberekening locatie, transformatorcapaciteit. |
| Verkeerde installatiestructuur | De onderbreker past mogelijk niet op de schakelapparatuur of kan lastig te onderhouden zijn. | Vast type of uitrijdbaar, afmetingen, paneeluitsparing, railaansluiting. |
| Onnauwkeurige beveiligingsinstelling | Slechte coördinatie kan onnodige afsluitingen of het niet isoleren van de juiste foutzone veroorzaken. | Type uitschakeleenheid, instellingen voor lange tijd, korte vertraging, ogenblikkelijk en aardfout. |
| Zwakke technische ondersteuning | Kopers kunnen te maken krijgen met vertragingen tijdens de installatie, het testen of de inbedrijfstelling. | Reactiesnelheid van leveranciers, tekeningen, handleidingen, bedradingsondersteuning, after-sales service. |
Een professionele ACB-stroomonderbrekerselectie begint met het elektrische systeem, niet met de cataloguspagina. Voordat kopers het model bevestigen, moeten ze basisprojectinformatie verzamelen, waaronder nominale spanning, nominale stroom, frequentie, aantal polen, kortsluitingsniveau, kasttype, bedieningsmethode, beschermingseisen en communicatiebehoeften.
Nominale stroom is meestal de eerste parameter die kopers noemen. Het nominale kortsluitvermogen is echter net zo belangrijk. Een breker met een hoge uiteindelijke breekcapaciteit maar een lagere breekcapaciteit is mogelijk niet de beste keuze voor veeleisende industriële systemen. Voor kritische belastingen moeten kopers letten op zowel de Icu- als de Ics-waarden.
Bijzondere aandacht verdient de trip-unit. Een basisbeveiligingseenheid kan voldoende zijn voor een eenvoudig distributiepaneel, terwijl een moderne fabriek, datacenter, commercieel gebouw of project voor duurzame energie mogelijk meer geavanceerde beveiligings- en monitoringfuncties nodig heeft. Aanpasbare instellingen kunnen de selectiviteit tussen upstream- en downstream-apparaten helpen verbeteren.
Een praktische tip voor inkoopteams: stuur bij offerteaanvraag de leverancier de paneeltekening, systeemspanning, nominale stroom, poolnummer, benodigd uitschakelvermogen, installatietype en accessoirelijst samen. Dit vermindert de heen-en-weer-communicatie en voorkomt modelfouten.
Kopers vergelijken ACB's vaak met MCCB's en VCB's. Het verschil gaat niet over welke universeel beter is. Het hangt af van het spanningsniveau, het stroombereik, de installatiepositie, de beveiligingsvraag, de onderhoudsverwachting en het budget.

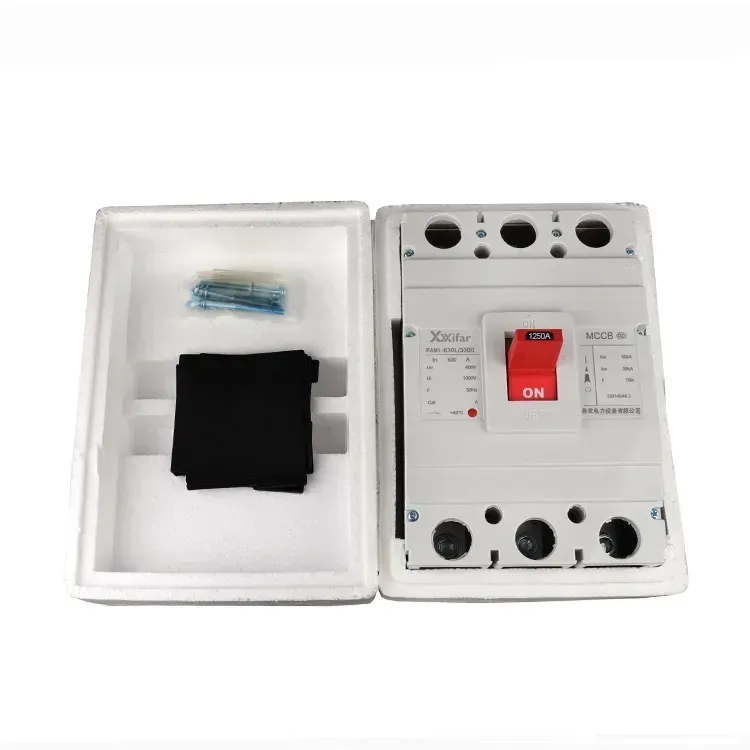

Een stroomonderbreker met gegoten behuizing wordt veel gebruikt voor voedingscircuits met lagere stroomsterkte, machinepanelen en compacte distributietoepassingen. Het is economisch, compact en eenvoudig te installeren. Wanneer de systeemstroom echter hoger wordt en de beschermingseisen geavanceerder worden, wordt een luchtstroomonderbreker ACB geschikter.
Een vacuümstroomonderbreker wordt meestal gebruikt in middenspanningssystemen. Het doven van de boog vindt plaats in een vacuümonderbreker, die verschilt van de luchtbooggootstructuur van een ACB. Simpel gezegd worden ACB's gewoonlijk geselecteerd voor hoofddistributie op laagspanning, terwijl VCB's worden geselecteerd voor distributie op middenspanning.
| Type breker | Gemeenschappelijk spanningsniveau | Typisch gebruik | Belangrijkste voordeel |
|---|---|---|---|
| Luchtstroomonderbreker ACB | Stroomverdeling op laagspanning | Hoofdinkomend paneel, grote feeder, generatoruitgang, secundaire transformatorzijde | Hoge stroomcapaciteit, instelbare bescherming, gemakkelijk onderhoud, intelligente opties |
| Stroomonderbreker met gegoten behuizing MCCB | Laagspanningsverdeling | Vertakkingscircuits, kleinere feeders, machinepanelen | Compact formaat, voordelige kosten, eenvoudige installatie |
| Vacuümstroomonderbreker VCB | Middenspanningsverdeling | Onderstations, middenspanningsschakelaars, industriële energienetwerken | Sterke boogdoving in vacuüm, geschikt voor middenspanningsonderbreking |
Een luchtstroomonderbreker ACB wordt vaak gebruikt overal waar laagspanningsstroomdistributie sterke bescherming en betrouwbaar schakelen nodig heeft. Het komt voor in industriële installaties, commerciële gebouwen, datacentra, stroomverdeelruimtes, ziekenhuizen, luchthavens, spoorwegfaciliteiten, waterzuiveringsinstallaties, mijnbouwprojecten en systemen voor hernieuwbare energie.
In fabrieken kan de ACB de hoofdinkomende lijn van de werkplaats beschermen. In een commercieel gebouw kan het dienen als hoofdonderbreker in het laagspanningsschakelbord. In een datacenter kan het helpen bij het beschermen van kritieke stroompaden waar downtime extreem duur is. In stations voor hernieuwbare energie kunnen ACB's worden gebruikt in laagspanningsverdeelkasten die zijn aangesloten op transformatoren, omvormers of hulpsystemen.
Het gemeenschappelijke punt in al deze toepassingen is eenvoudig: het systeem heeft een betrouwbaar apparaat nodig op een sleutelbeveiligingspositie. Wanneer de elektrische belasting groot is, de foutstroom ernstig is en de werkomgeving herhaalde storingen niet kan tolereren, wordt een goed geselecteerde ACB-luchtstroomonderbreker een noodzakelijke investering in plaats van een optioneel onderdeel.
Een betrouwbare leverancier moet meer doen dan alleen een sloophamer verkopen. De leverancier moet de arbeidsomstandigheden achter de bestelling begrijpen. Voor kopers die geen elektrospecialist zijn, is dit nog belangrijker. Duidelijke technische communicatie kan verkeerde modelselectie voorkomen voordat de productie begint.
Wenzhou Xifa elektrische apparatuur Co., Ltd. levert elektrische producten voor stroomdistributietoepassingen, waaronder Air Circuit Breaker ACB-oplossingen voor laagspanningssystemen. Voor kopers zit de waarde niet alleen in het product zelf, maar ook in modelaanbeveling, productiemogelijkheden, aanpassingsmogelijkheden, fabriekstesten en communicatieondersteuning voor en na levering.
Bij het beoordelen van een leverancier moeten kopers praktische vragen stellen. Kan de leverancier technische tekeningen verstrekken? Kunnen ze op basis van projectinformatie de juiste stroomsterkte en breekcapaciteit aanbevelen? Kunnen ze vaste en uitrijdbare constructies ondersteunen? Kunnen ze accessoires leveren zoals motorbedieningen, shuntlossers, onderspanningslossers, hulpcontacten en intelligente trip-units? Kunnen zij snel reageren als de installateur vragen heeft?
| Evaluatiepunt van leveranciers | Waar een koper op moet letten |
|---|---|
| Assortiment | Meerdere stroomwaarden, poolopties, bedrijfsmodi en accessoireconfiguraties. |
| Technische ondersteuning | Duidelijke communicatie over selectie, tekeningen, bedrading, installatie en inbedrijfstelling. |
| Kwaliteitscontrole | Routinematige fabrieksinspectie, mechanische werkingscontroles, isolatiecontroles en verificatie van de uitschakelprestaties. |
| Aanpassingsvermogen | Ondersteuning voor projectspecifieke vereisten, kastafstemming, accessoires en verpakkingsbehoeften. |
| Coördinatie van de levering | Redelijke doorlooptijd, exportverpakking, verzenddocumenten en responsieve orderupdates. |
Zelfs een ACB-luchtstroomonderbreker van hoge kwaliteit heeft een juiste installatie en periodieke inspectie nodig. Elektrische beveiligingsapparatuur werkt onder mechanische, thermische en elektrische spanning. Stof, vocht, losse verbindingen, ouder wordend vet, contactslijtage en slechte bedrijfsomstandigheden kunnen de betrouwbaarheid op de lange termijn verminderen.
Een onderhoudsplan hoeft niet ingewikkeld te zijn, maar wel consistent. Operators moeten de schakelapparatuur schoon en droog houden, controleren op abnormale verwarming, de dichtheid van verbindingen inspecteren, het bedieningsmechanisme verifiëren en tripgegevens bekijken, indien beschikbaar. Bij ACB's van het uittrekbare type moet het rekmechanisme correct worden bediend om mechanische schade te voorkomen.
In veel gevallen is het falen van de stroomonderbreker niet plotseling. Er zijn waarschuwingssignalen, zoals ongewoon geluid, brandgeur, zichtbare verkleuring, onstabiele sluiting, veelvuldig hinderlijk struikelen of abnormale temperatuurstijging op terminals. Het negeren van deze signalen kan een beheersbaar onderhoudsprobleem in een ernstig elektrisch ongeval veranderen.
Het belangrijkste doel van een ACB-stroomonderbreker is het beschermen van laagspanningsstroomdistributiesystemen tegen overbelasting, kortsluiting, aardlek en andere abnormale elektrische omstandigheden. Het stelt operators ook in staat grote circuits veilig te schakelen tijdens normaal gebruik of onderhoud.
Een luchtstroomonderbreker ACB wordt voornamelijk gebruikt in laagspanningsdistributiesystemen. Voor middenspanningstoepassingen is een vacuümstroomonderbreker VCB meestal een geschiktere keuze. Kopers moeten de systeemspanning bevestigen voordat ze het type onderbreker selecteren.
ACB's van het vaste type zijn vaak compacter en zuiniger. ACB's van het uitrijdbare type zijn gemakkelijker te inspecteren, vervangen en onderhouden zonder grote demontage van de kast. Voor belangrijke energiesystemen waarbij de onderhoudssnelheid van belang is, wordt vaak de voorkeur gegeven aan het uitrijdbare type.
Als het systeem instelbare beveiliging, stroomweergave, foutregistratie, communicatie of betere coördinatie met andere beveiligingsapparaten vereist, is een intelligente trip-unit een praktische keuze. Voor eenvoudigere systemen kan een basistrip-unit voldoende zijn.
De nominale stroom moet worden geselecteerd op basis van de werkelijke belastingsstroom, transformatorcapaciteit, kabelgrootte, temperatuuromstandigheden en toekomstig uitbreidingsplan. Het mag niet alleen worden gekozen door een oud modelnummer te raden of te kopiëren.
Het uitschakelvermogen geeft aan of de onderbreker een hoge kortsluitstroom veilig kan onderbreken. Als de geselecteerde onderbreker onvoldoende uitschakelcapaciteit heeft, kan deze tijdens een ernstige fout uitvallen. Dit is een van de belangrijkste veiligheidsparameters bij de ACB-selectie.
Ja. Afhankelijk van de projectbehoeften kunnen kopers verschillende stroomwaarden, poolnummers, bedieningsmodi, installatiestructuren, uitschakeleenheden, accessoires en verpakkingsvereisten aanvragen. Het is het beste om projectdetails te verstrekken vóór de offerte.
U dient de nominale spanning, de nominale stroom, het poolnummer, het uitschakelvermogen, het installatietype, de bedrijfsmodus, de vereisten voor de uitschakeleenheid, de lijst met accessoires, het aantal, de projectbestemming en eventuele kasttekeningen, indien beschikbaar, op te geven. Dit helpt de leverancier de juiste ACB-luchtstroomonderbreker nauwkeuriger aan te bevelen.
Het kiezen van een ACB-luchtstroomonderbreker is een beslissing die van invloed is op de systeemveiligheid, de onderhoudsefficiëntie en de bedrijfskosten op de lange termijn. Een goed op elkaar afgestemde onderbreker helpt waardevolle apparatuur te beschermen, ongeplande stilstand te verminderen en uw elektrische team meer vertrouwen te geven bij het beheren van kritieke distributiesystemen.
Als u een laagspanningsdistributieproject plant, schakelapparatuur upgradet, ACB's aanschaft voor paneelassemblage of modellen vergelijkt voor een industriële faciliteit, kan Wenzhou Xifa Electrical Equipment Co., Ltd. u helpen de belangrijkste selectiepunten te beoordelen en geschikte productopties te bieden op basis van uw toepassing.
Voor modelselectie, technische details, offerteondersteuning of aangepaste Air Circuit Breaker ACB-vereisten, alstublieftneem contact met ons opvandaag nog en deel uw projectspecificaties. Ons team helpt u bij het vinden van een praktische, veilige en kosteneffectieve oplossing voor uw stroomdistributiesysteem.
