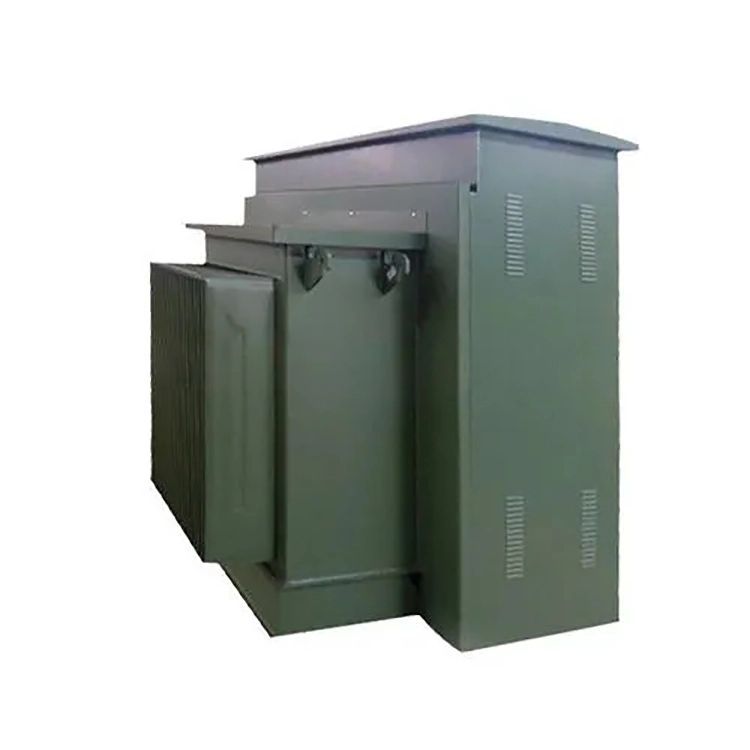

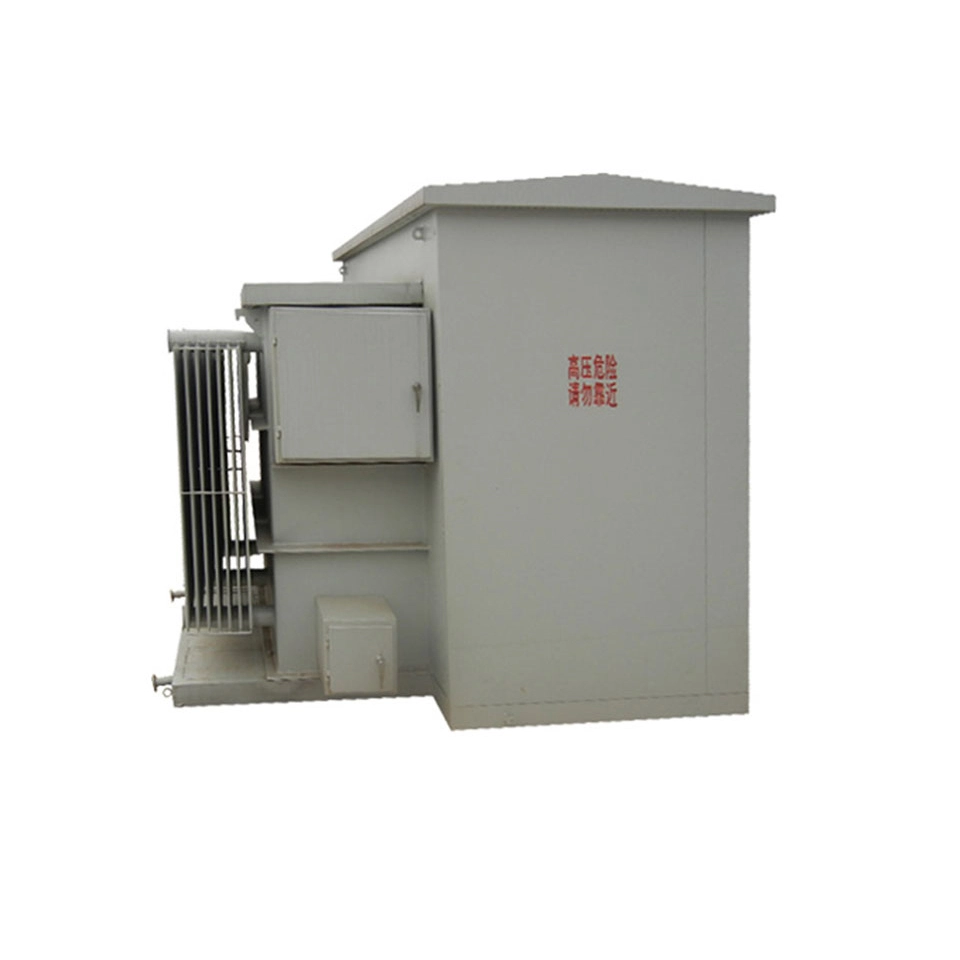

2,5 mva op een pad gemonteerde stroomtransformator op minerale olie

Minerale olie dient als isolatie- en koelmedium en is de meest traditionele en volwassen keuze voor isolatievloeistoffen in de energietransformatorindustrie. Dus de op een pad gemonteerde voedingstransformator van 2,5 mva op minerale olie beschikt over uitstekende elektrische isolatieprestaties, goede thermische geleidbaarheid en kosteneffectiviteitsvoordelen. Vergeleken met alternatieve isolatievloeistoffen zoals natuurlijke esters heeft minerale olie, hoewel deze een lager ontstekingspunt heeft, een betere vloeibaarheid bij lage temperaturen en een hogere betrouwbaarheid in koude gebieden tijdens bedrijf.

De plug-in transformator ondersteunt twee soorten inkomende lijnen: De eerste is het ringnetwerkfeedertype, dat is uitgerust met twee sets primaire bussen (in totaal 6, voor zowel inkomende als uitgaande lijnen) en een interne belastingschakelaar met vier standen. Het kan de transformator in serie aansluiten op het ringnetwerkcircuit, waardoor foutisolatie en non-stop onderhoud mogelijk zijn. Voor deze configuratie wordt meestal de 2,5 mva op een pad gemonteerde voedingstransformator met minerale olie aanbevolen. Het type radiale feeder is slechts uitgerust met één primaire bus en biedt een voeding met één lijn, met lagere kosten maar dienovereenkomstig verminderde betrouwbaarheid.

De kortsluitimpedantie is een belangrijke parameter van een transformator, die rechtstreeks van invloed is op het niveau van de systeemkortsluitstroom en de spanningsregelsnelheid. De typische impedantiewaarde van een op een pad gemonteerde voedingstransformator is 5,0% tot 7,5%, en de ontwerpdoelwaarde wordt doorgaans ingesteld op 5,75%. Een impedantie van 5,75% betekent dat wanneer er een driefasige kortsluiting optreedt aan de secundaire zijde, de kortsluitstroom ongeveer 1/0,0575 van de nominale stroom bedraagt, wat ongeveer 17,4 maal de nominale stroom is. Als we de laagspanningszijde van 400 V als voorbeeld nemen, is de nominale stroom ongeveer 3608 A en de kortsluitstroom ongeveer 62,8 kA, wat binnen het bereik ligt waar middenspanningsschakelaars bestand tegen zijn.

Tijdens volledige belasting bedraagt ​​de spanningsval ongeveer 5,75%, wat acceptabel is voor algemene industriële belastingen. Volgens de IEC 60076-norm heeft een op een pad gemonteerde transformator van 2,5 mva op minerale olie het kortsluitvermogen om thermische effecten en dynamische stabiliteitseffecten te weerstaan.

Technische parameter:

Vraag: Waarom is het voor een op een pad gemonteerde voedingstransformator van 2,5 mVA nog steeds nodig om aandacht te besteden aan het nullastverlies wanneer deze lange tijd onder lichte belasting of zonder belasting werkt?

A: Omdat het nullastverlies hoofdzakelijk uit twee delen bestaat: ten eerste hysteresisverlies: het energieverlies dat ontstaat wanneer de ijzeren kern herhaaldelijk wordt gemagnetiseerd in een wisselend magnetisch veld. Ten tweede, wervelstroomverlies: het warmteverlies dat wordt veroorzaakt door de circulatiestroom die in de ijzeren kern wordt geïnduceerd door het wisselende magnetische veld.

Zelfs als de secundaire zijde van de vermogenstransformator een volledig open circuit heeft of zich in een onbelaste toestand bevindt, verbruikt de primaire zijde nog steeds een constante hoeveelheid nullastverlies. En het nullastverlies leidt tot kwantificeerbare en voortdurend oplopende elektriciteitsrekeningen. Voor scenario's met een looptijd van meer dan 3000 uur moet bij de keuze van het model voorrang worden gegeven aan scenario's met lagere nullastverliezen (zoals het gebruik van siliciumstaalplaten met hoge magnetische geleidbaarheid of kernen van amorfe legeringen). Zelfs als de initiële aanschafkosten met 15 tot 20% stijgen, kan het verschil binnen twee jaar worden terugverdiend door besparingen op de elektriciteitskosten.

Apparatuur

Productdetails

Ringtype

Terminaltype

Transformator lichaam

Product in verwerking

Testcentrum

Wikkelworkshop
