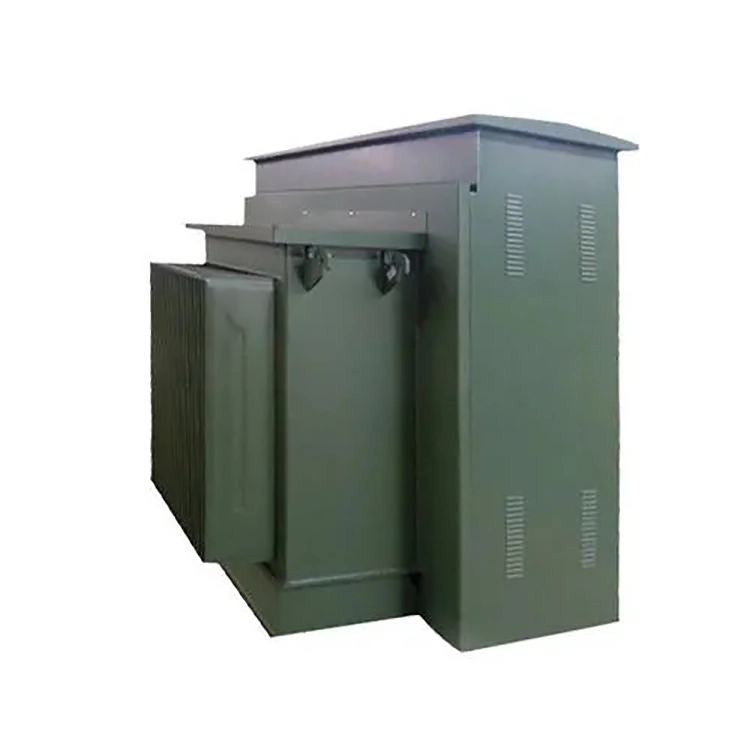

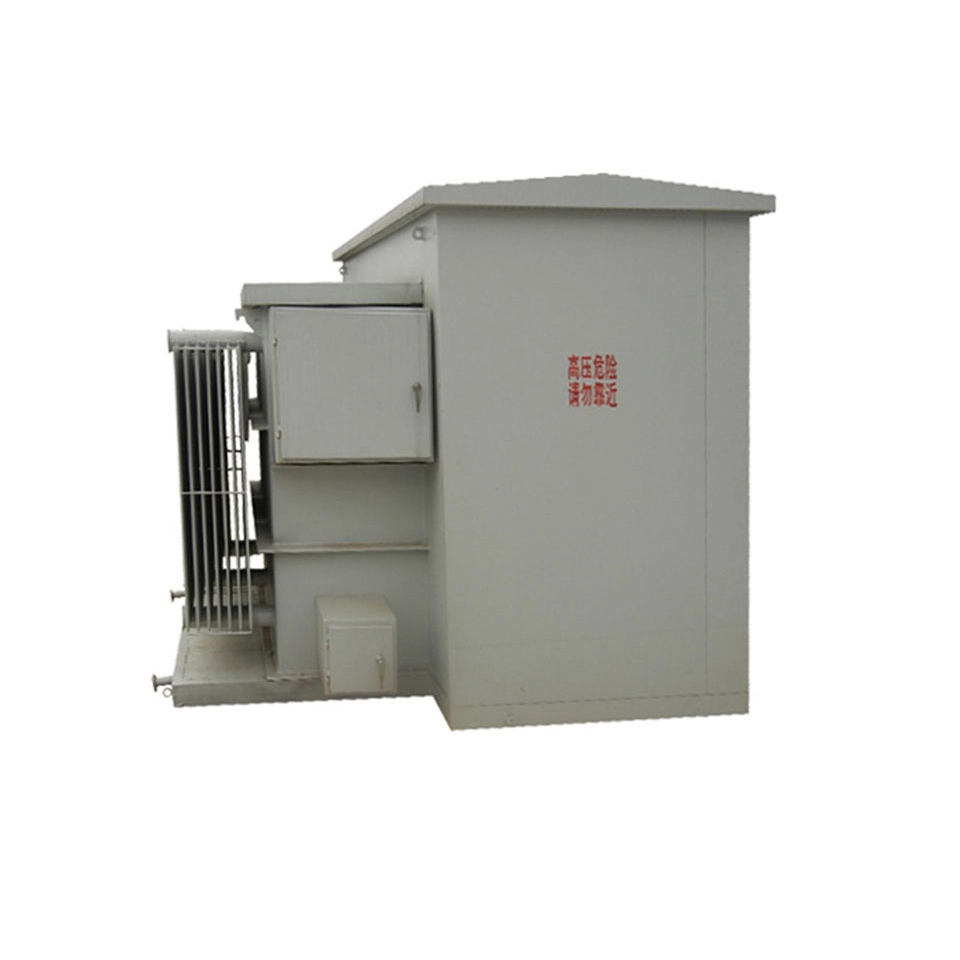

33 0,4 kv 1250 kva eenfasige op een pad gemonteerde transformator

33 0,4 kv 1250 kva eenfasige padgemonteerde transformator is een hoogwaardige oplossing die speciaal is ontworpen voor grote ondergrondse energiesystemen. Het beschikt over een veilige en weerbestendige behuizing en is uitgerust met geavanceerde configuraties zonder elektrisch contact of onder spanning staand contact, die de veiligheid van het personeel maximaliseren en manipulatie op openbare plaatsen voorkomen. Deze 33 0,4 kv 1250 kva eenfasige padgemonteerde transformator voldoet aan de ANSI-, IEEE-normen en energie-efficiëntie-eisen, en kan maximaal 33 kV primaire spanning omzetten in flexibele secundaire spanningen, wat uitstekende kortsluitbeveiligingsmogelijkheden en een stille werking biedt voor grote residentiële en commerciële toepassingen.

Technische parameter:

Waarom wordt in deze 33 0,4 kv 1250 kva enkelfasige padgemonteerde transformatortoepassing doorgaans 0,4 kV gebruikt aan de laagspanningszijde in plaats van andere spanningsniveaus?

400 V (driefasig) / 230 V (eenfasig) zijn gebruikelijke spanningsniveaus in IEC-standaard laagspanningsstroomdistributiesystemen en worden veel gebruikt in residentiële, commerciële en licht-industriële toepassingen. Voor apparatuur zoals laagspanningsschakelkasten, stroomonderbrekers en kabels zijn ze volwassen en hebben ze een hoge kosten-prestatieverhouding op het 400V-niveau. Eenfase 230V kan rechtstreeks stroom leveren aan gewone verlichting, stopcontacten en huishoudelijke apparaten, zonder dat er extra spanningsreductie nodig is.

0,4 kV kan doorgaans worden verzonden over een afstand van 200 tot 500 meter binnen een woon- of commercieel gebied (waarmee wordt voldaan aan een normale spanningsval van ≤5%). 1250kVA wordt vaak gebruikt op grotere laadpunten zoals winkelcentra, campussen en medische centra, waarbij de transformator zich dicht bij het laadcentrum bevindt. 0,4 kV is voldoende en er is geen hogere spanning vereist.

Wanneer drie van dergelijke 33 0,4 kv 1250 kva enkelfasige op een pad gemonteerde transformatoren worden gebruikt om een ​​driefasige groep te vormen (totale capaciteit 3750 kVA), vergeleken met het gebruik van één driefasige transformator met dezelfde capaciteit. wat zijn de belangrijkste verschillen en voorzorgsmaatregelen op het gebied van belastingverdeling, aarding van neutrale punten en beveiligingsconfiguratie?

Wanneer drie 33 0,4 kv 1250 kva eenfasige op een pad gemonteerde transformatoren worden gebruikt in een driefasige configuratie, is het kernverschil met een eenfasige transformator met dezelfde capaciteit als volgt:

De lastverdeling moet strikt evenwichtig zijn; anders zal overbelasting in een bepaalde fase een ernstige afwijking op het neutrale punt veroorzaken en kan deze niet worden gecompenseerd zoals bij een driefasige transformator door onderlinge magnetische veldinteractie.

Ten eerste moeten voor de aarding van het neutrale punt de neutrale laagspanningspunten van de drie 33 0,4 kv 1250 kva eenfasige op een pad gemonteerde transformatoren extern worden aangesloten en vervolgens op één punt worden geaard. Anders is de kans groot dat er circulatiestromen en aardpotentiaalverschillen optreden. De neutrale punten van de driefasige transformatoren worden daarentegen rechtstreeks intern naar buiten geleid en zijn eenvoudig en betrouwbaar te aarden.

Ten tweede is de hoogspanningszijde van elke 33 0,4 kv 1250 kva eenfasige op een pad gemonteerde transformator in de eenfasige groep onafhankelijk geconfigureerd met zekeringen. Bij een storing in één fase kunnen de andere twee fasen mogelijk nog stroom leveren. Daarom moet er een fase-uitvalalarm worden toegevoegd en moet er speciaal voor de laagspanningszijde een nulsequentiebeveiliging worden ontworpen. Daarentegen hebben de driefasige transformatoren meestal een uniforme trip en is de beveiligingscoördinatie eenvoudiger.

Over het geheel genomen is de groep van 33 0,4 kv 1250 kva eenfasige padgemonteerde transformatoren flexibel in uitbreiding, handig in transport, maar heeft complexe bescherming, hogere vereisten voor belastingsbalans en grotere totale kosten en vloeroppervlak. Het is geschikt voor gefaseerde constructie of scenario's met een enkelfasige belasting als hoofdbelasting.

Apparatuur

Productdetails

Ringtype

Terminaltype

Transformator lichaam

Product in verwerking

Testcentrum

Wikkelworkshop
