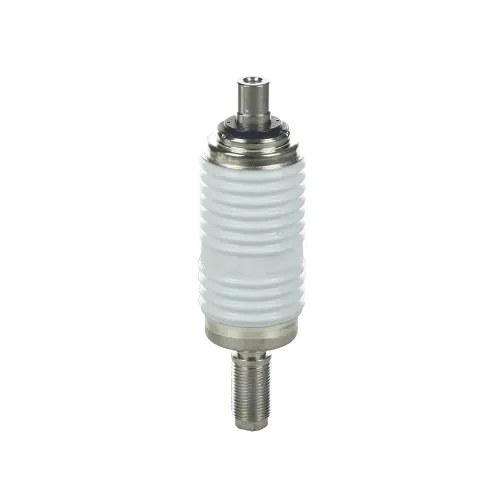

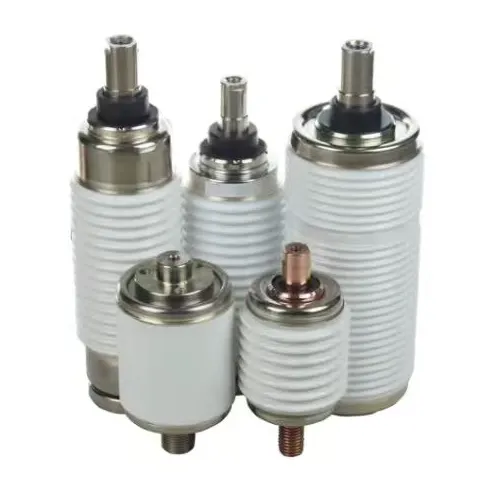

Hoogspanning 11kv gegoten vacuümonderbreker

Wenzhou Xifa Electric Power Equipment Co., Ltd., opgericht in 2006 in China, is al meer dan 10 jaar intensief betrokken op het gebied van hoogspannings-11kv gegoten vacuümonderbrekers en middenspanningsdistributie. Om aan de marktvraag te voldoen, maakt dit product gebruik van epoxyhars als extern isolatiemedium, waarin het lichaam van de vacuümonderbreker integraal is ingekapseld. Het is ontworpen als kerncomponent en is bedoeld voor stroomonderbrekers (bijv. VS1, ZN63, VD4) die worden gebruikt in KYN28- en XGN-schakelapparatuur. De hoogspannings-11kv gegoten vacuümonderbreker profiteert van de uitstekende isolatie- en boogdovende eigenschappen van hoogvacuümmedia ((met een druk lager dan 10⁻² Pa), het stroomonderbreken en sluiten van het circuit onder foutomstandigheden of normale belastingsomstandigheden kan worden gerealiseerd.

Stuur onderzoek

Productomschrijving

De 11kV gegoten vacuümonderbreker is van Wenzhou Xifa Electric Power Equipment Co., Ltd., speciaal ontworpen om zware weersomstandigheden te weerstaan. Het is geschikt voor installatie in extreem uitdagende omgevingen, zoals in kuststations, vochtige bergachtige gebieden op grote hoogte en hulpfaciliteiten op offshore-platforms, enz. Bovendien voldoet het aan de IEC 62271-100-norm. Het heeft de volgende technische hoogtepunten en voordelen.

Uniek “three-proof” vormproces:

1. Anti-condensatie: Het elimineren van de interne luchtspleet door de solide isolatie voorkomt het optreden van oppervlakte-overslag.

2. Anti-vervorming: de gegoten structuur verbetert de mechanische sterkte van de boogdovende kamer.

3. Anti-veroudering: het unieke epoxysysteem heeft een uitstekende weerstand tegen ultraviolette straling en koude/warme temperatuurcycli, waardoor de betrouwbaarheid van het isolatiesysteem op lange termijn wordt gegarandeerd en een levensduur van 20 jaar wordt ondersteund bij installaties in buitenkasten.

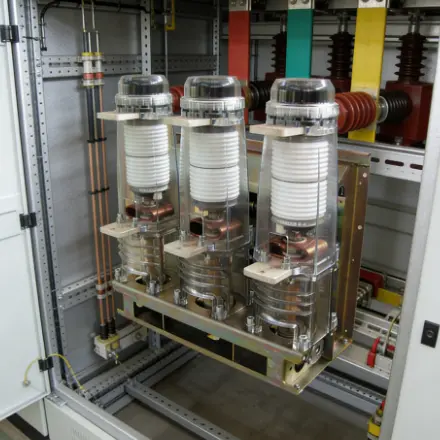

De 11kV gegoten hoogspanningsvacuümonderbreker kan worden gebruikt in middenspanningsschakelkasten binnenshuis, op op palen gemonteerde stroomonderbrekers buiten en in industriële installaties. Het is geschikt voor veelvuldig gebruik, kortsluitingsonderbrekingen en zware omstandigheden, waardoor maximale veiligheid en stabiliteit van de stroomvoorziening wordt gegarandeerd.

High Voltage 11kv Molded Vacuum Interrupter

Waarom voor ons kiezen?

1. We baseren ons ontwerp op de IEC-norm als uitgangspunt en stellen het ontwerpdoel op basis van de eisen van veeleisende omgevingen.

2. Er zijn professionele rapporten als gegevensondersteuning over hoge luchtvochtigheid en zoutsproeibestendigheid.

3. Hoge kwaliteit en redelijke prijs, en bieden 24-uurs after-sales service

Feedback van coöperatieve klanten:

In een thermische elektriciteitscentrale op zee in Indonesië ligt de lokale luchtvochtigheid constant boven de 85% en gaat ook gepaard met zoute mist. De lokale bevolking heeft vaak last van schade door vacuümonderbrekers. Na de aankoop van de 11kV gegoten hoogspanningsvacuümonderbrekers van Wenzhou Xifa Electric Power Equipment Co., Ltd. voor gebruik gedurende 3 jaar, hebben zich geen fouten voorgedaan die veroorzaakt werden door aantasting van de isolatie of corrosie. Bovendien zijn de kosten met 20% verlaagd.

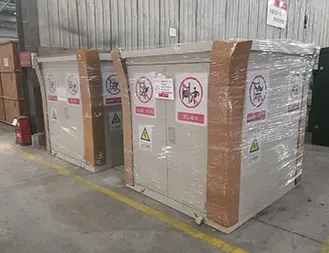

High Voltage 11kv Molded Vacuum Interrupter

Technische parameter

Nominale spanning	12 kv
Nominale frequentie	50/60 H
Nominale stroom	630/1250 A	1250/2000/2500/3150 A
Nominale kortsluitstroom	20/25KA	25/31,5/40KA
Nominale kortsluitstroom	50/63 K.A	63/80/100KA
korte tijd bestand tegen stroom (4s)	20/25KA	25/31,5/40KA
Nominale piekstroom	50/63 K.A	63/80/100KA
Lusweerstand onder nominale contactdruk	≤25 μΩ	≤20 μΩ
Contact-zelfsluitende kracht	80 ± 40 N	250 ± 50 N
Aantal schakelingen bij nominale kortsluitbreekstroom	30 (Klasse E2)	20-30 (Klasse E2)

Veelgestelde vragen over producten:

Vraag 1: Op welk niveau vallen uw isolatieprestaties binnen de IEC-normen? Kunt u de specifieke waarden opgeven voor de netfrequentie en de bliksemimpulsbestendige spanningen?

A1: 11kV gegoten hoogspanningsvacuümonderbrekers voldoen aan het "algemene isolatieniveau" voor 12kV-apparatuur zoals bepaald in IEC 62271-1. De typische parameters zijn:

Stroomfrequentie houdspanning (1 minuut): 42 kV (naar aarde / tussen fasen) / 48 kV (bij de onderbreker)

Slagvastheidsspanning (piek): 75 kV (naar aarde / tussen fasen) / 85 kV (bij de onderbreker)

We hebben een ontwerpmarge van 10%-15% ontworpen voor onze exportproducten om een veilige werking te garanderen, zelfs in netschommelingen of onder zware omstandigheden.

Vraag 2: Welke tests voert u uit voordat de producten de fabriek verlaten? Hoe kunt u ervoor zorgen dat elk van de producten die u aan mij levert, van goede kwaliteit is?

A2: We implementeren een 100% inspectiesysteem. Voordat elke boogdovende kamer wordt verzonden, moet deze de volgende tests doorstaan:

Stroomfrequentie bestand tegen spanningstest: Inspecteer de interne isolatie en de vacuümgraad.

Lusweerstandstest: Zorg voor goed contact.

Vacuümmetertest met magnetische controle: het werkelijk gemeten interne vacuümniveau (beter dan 1,33×10⁻³ Pa).

Uiterlijk en maatinspectie.

Alle testgegevens worden geregistreerd en gearchiveerd, waardoor individuele traceerbaarheid mogelijk is.
