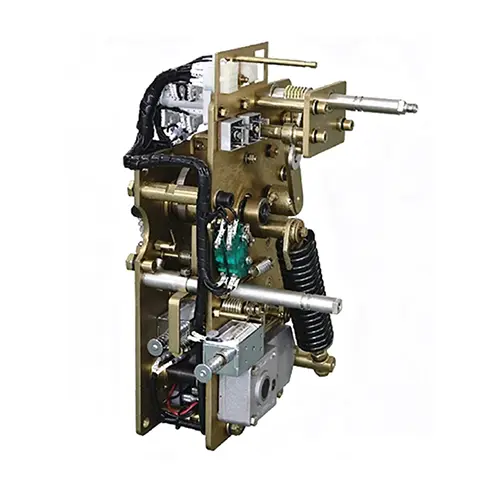

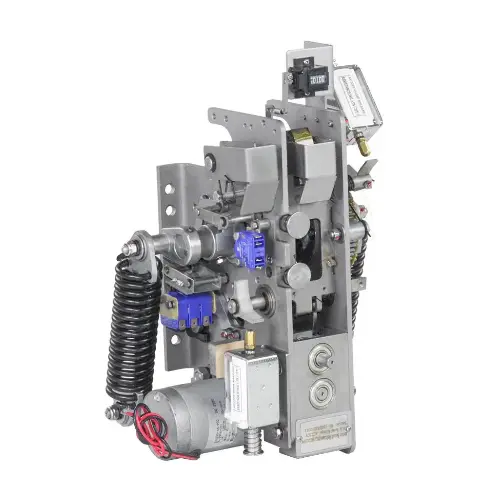

Vacuümstroomonderbreker Veerlading Bedieningsmechanisme

Als een hightech onderneming gespecialiseerd in het onderzoek, de productie, de verkoop en de technische diensten van vacuümstroomonderbrekers in China, voldoet Wenzhou Xifa Electric Power Equipment Co., Ltd. het veerbedieningsmechanisme van de vacuümstroomonderbreker strikt aan de binnenlandse en internationale normen, waardoor stabiele prestaties en betrouwbare kwaliteit van het product worden gegarandeerd en een gezaghebbende certificering is verkregen. Om de tijdigheid en veiligheid van het openen en sluiten van het circuit te garanderen, is het veerbedieningsmechanisme van de vacuümstroomonderbreker uitgerust. De energieopslagtijd is ≤ 15 seconden en de mechanische levensduur kan meer dan 10.000 keer bedragen.

Stuur onderzoek

Productomschrijving

Werkingsprincipe

Het kernprincipe van het veerbelastingbedieningsmechanisme van de vacuümstroomonderbreker ligt in de opslag, retentie en vrijgave van veerenergie om snel en betrouwbaar schakelen mogelijk te maken.

Energieopslag: de motor comprimeert/rekt de sluitveer via tandwielen en nokken, waardoor elektriciteit wordt omgezet in elastisch potentieel; eindschakelaars stoppen de motor zodra deze volledig is opgeladen.

Energiebehoud: Pallen/ratels vergrendelen de veer in stand-by, klaar voor activering.

Energievrijgave: op commando wordt het slot vrijgegeven en worden de contacten door veerenergie gesloten (circuit aansluiten) of geopend (boog doven en stroom uitschakelen).

Parameters	Eenheden	Technische parameters
Afsluitende uitgangsenergie	J	85-120
Mechanisme voor het sluiten en openen van de uitvoerhoek	o	42-46
Hulpschakelaarcontact logaritme	一	6K6B
Logaritme van rijschakelaarcontact	一	2K2B
Oplaadtijd motor	S	<10
Behandeld geladen moment	N·m	<20
Motorvermogen	W	40(AC/DC 220V/110V)
Sluiten van elektrische magneetweerstand (DC)	Ω	130(220V)/33(110V)
Sluiten van elektrische magneetweerstand (AC)	Ω	56(220V)/10,3(110V)
Elektrische magneetweerstand openen (DC)	Ω	105(220V)/33(110V)
Opening elektrische magneetweerstand (AC)	Ω	39(220V)/10,3(110V)
Mechanisme uithoudingsvermogen	Ts	10000

Voordeel:

1. Snel en betrouwbaar: door een motor aangedreven energieopslag is voltooid in <10s, waarbij onmiddellijke energievrijgave zorgt voor nauwkeurig en snel schakelen (openingstijd <30 ms).

2. Dubbele bediening: ondersteunt zowel elektrische als handmatige energieopslag/-bediening, waardoor de werking zelfs bij stroomuitval wordt gegarandeerd.

3. Lange levensduur: robuuste mechanische structuur levert tot wel 10.000+ handelingen, met stabiele prestaties onder kortsluitkrachten.

4. Veilig en stabiel: vergrendelingsmechanismen voorkomen onbedoelde ontgrendeling, terwijl gecoördineerde mechanisch-elektrische controle ervoor zorgt dat er geen verkeerde bediening plaatsvindt.

5. Weinig onderhoud: het modulaire ontwerp vereenvoudigt het vervangen van onderdelen, waardoor de uitvaltijd en operationele kosten worden verminderd.

Installatie

● Controleer vóór installatie het uiterlijk en de onderdelen op beschadigingen en controleer of het model en de parameters consistent zijn.

● Installeer het mechanisme stevig op het lichaam van de sloophamer, volgens de montagetekening, waarbij u zorgt voor concentriciteit en een goede verbinding.

● Stel de drijfstang, slag en eindpositie correct af om een stabiele en flexibele werking te garanderen.

● Sluit het regelcircuit op de juiste manier aan en test de functies voor handmatige energieopslag, elektrische energieopslag, sluiten en openen één voor één.

Routineonderhoud

● Inspecteer de bevestigingen regelmatig om losraken te voorkomen, en houd het mechanisme schoon en droog.

● Smeer roterende en wrijvingsonderdelen met tussenpozen om een soepele werking te garanderen.

● Controleer de staat van veren, spoelen, hulpschakelaars en bedrading op abnormale verhitting of schade.

● Test de actieprestaties periodiek om betrouwbaar openen en sluiten te garanderen.

● Vervang versleten onderdelen op tijd en houd een volledige onderhoudsregistratie bij.

Service na verkoop

● Er wordt gratis online/op locatie training gegeven, waarin aspecten als installatie en inbedrijfstelling, dagelijks onderhoud en foutdiagnose aan bod komen, waardoor het bedienings- en onderhoudsteam van de klant snel operationele vaardigheden kan opdoen.

● Binnen 12 maanden vanaf de datum van acceptatie en kwalificatie van de apparatuur ter plaatse. Tijdens de garantieperiode worden kerncomponenten die niet zijn beschadigd door menselijke factoren (zoals energieopslagmotor, sluit- en openingsspoel, veer, hulpschakelaar, enz.) ter vervanging en reparatie geleverd.
