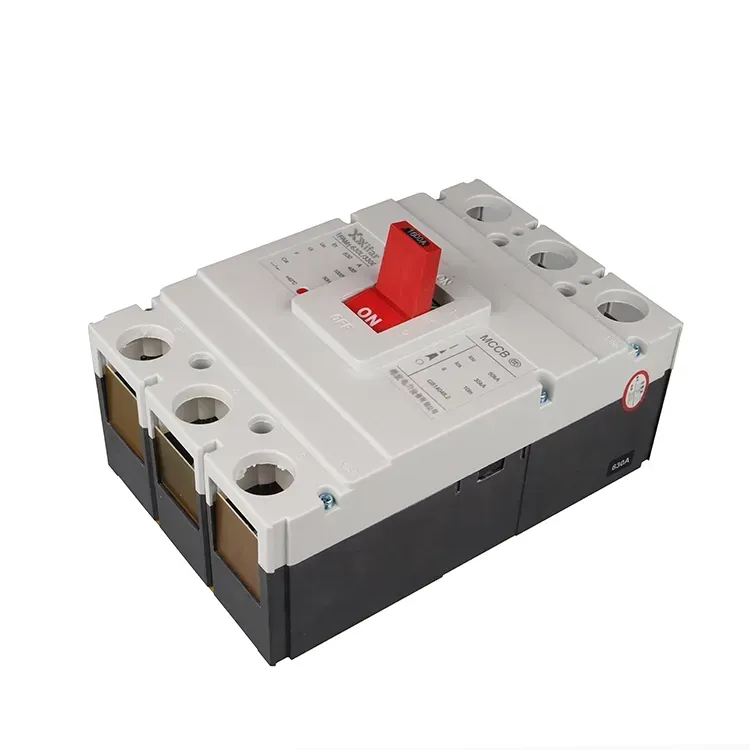

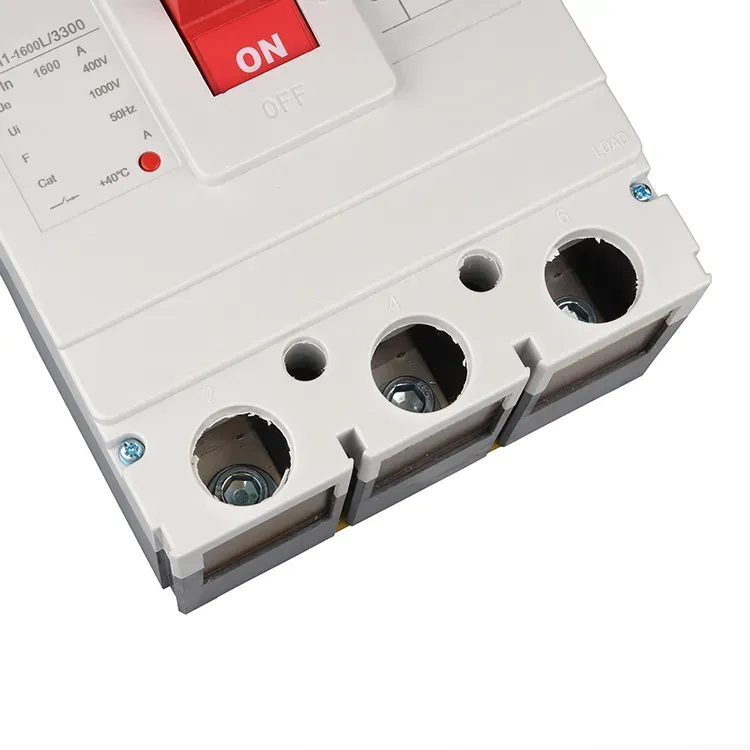

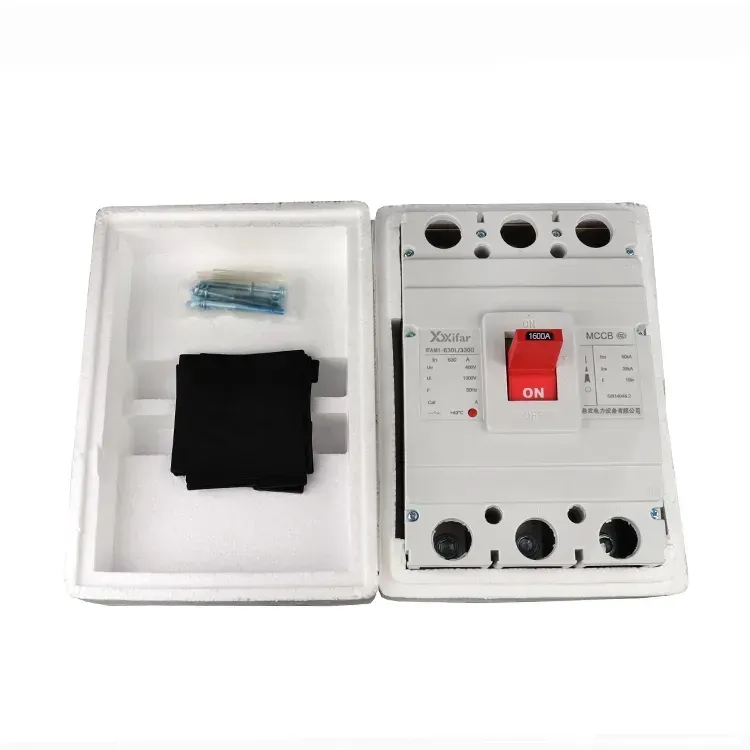

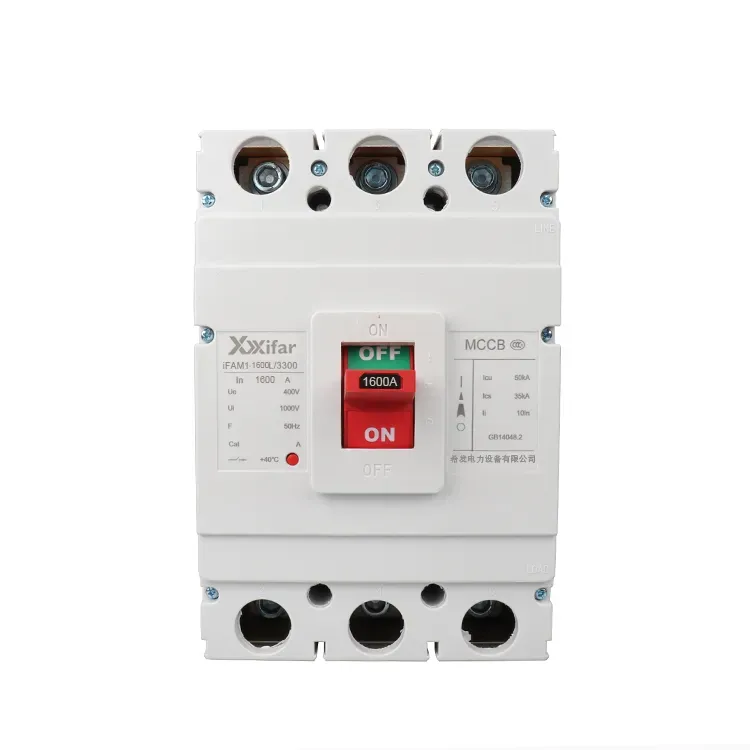

1600 Amp 3-polige Mccb met hulpcontacten

WenZhou XiFa electric Power Equipment Co., Ltd is een ervaren fabriek voor de productie en levering van 1600 ampère 3-polige mccb met hulpcontacten, waarvan de servicekortsluitbreekcapaciteit kan oplopen tot 50 kA, waar nog steeds nauwkeurige bescherming kan worden geboden, zonder acties onder de grote werkstroom verkeerd te beoordelen of af te wijzen. Dankzij de hulpcontacten kan een 3-polige mccb-stroomonderbreker van 1600 ampère de functie hebben van in elkaar grijpende controle om verkeerde bediening te voorkomen, en biedt ondertussen de statusindicator aan verdeelborden.

Stuur onderzoek

Productomschrijving

1600 ampère 3-polige mccb met hulpcontactenparameter:

Nominale framestroom	1600
Aantal Polen	3-polig; 3P; 3 fase
Nominale werkstroom	1000A; 1250A; 1600A
Frequentie	60 Hz of 50 Hz
Ultieme kortsluitvermogen	50 kA /70 kA
Service kortsluitvermogen	35 kA /50 kA
Nominale werkspanning	400 V; 690 V
Nominale isolatiespanning	800 V; 1000 V
Mechanische levensduur	10000 keer
Elektrische levensduur	2000 keer
Boog afstand	≤100 mm

Size

Productmodus	Pool	Dimensie
Productmodus	Pool	L	L1	L2	W	W1	W2	H	H1
M1-63L	2	136	85	117	55	14	25	89	65
	3	136	85	117	78	14	25	89	65
	4	136	86	117	102	14	25	89	65
M1-63M	3	136	85	117	78	14	25	98	74
M1-63M	4	136	86	117	102	14	25	98	74
M1-125L	2	150	88.5	133.5	63	18	30.5	88.5	62
	3	150	88.5	133.5	92	18	30.5	88.5	62
	4	150	88.5	133.5	122	18	30.5	88.5	62
M1-125M	3	150	88.5	133.5	92	17	30.5	105	79
M1-125M	4	150	88.5	133.5	122	17	30.5	105	79
M1-250L	2	165	102	144	74	23	35.5	110	81
	3	165	102	144	107	23	35.5	110	81
	4	165	102	144	142	23	35.5	110	81
M1-250M	3	165	102	144	107	23	35.5	126	99
M1-250M	4	165	102	144	142	23	35.5	126	99
M1-400	3	257	174	225	150	30	48	153	98
M1-400	4	257	174	225	198	30	48	153	98
M1-630	3	270	185	237	180	44	58	160	104
M1-630	4	270	185	237	240	44	58	160	104
M1-800	3	280	205	243	210	46	70.5	155	110
M1-800	4	280	205	243	280	46	70.5	155	110
M1-1250	3	470	265	330	210	46	70	191	137
M1-1250	4	470	265	330	280	46	70	191	137
M1-1600	3	470	265	330	280	46	70	191	137

1600 ampère 3-polige mccb met hulpcontacten introductie:

Een 1600 ampère 3-polige gegoten stroomonderbreker MCCB met hulpcontacten is ontworpen om automatisch de stroom in laagspanningsdistributiesystemen te onderbreken. Wanneer er sprake is van overbelasting of kortsluiting, schakelt deze uit en isoleert de stroomvoorziening.

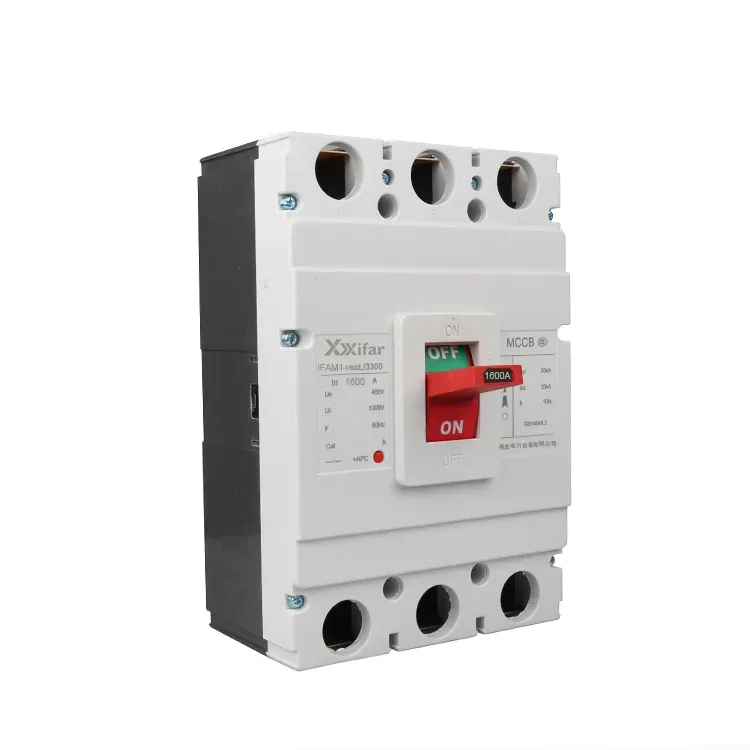

1600 Amp 3 Pole Mccb With Auxiliary Contacts

Een 3-polige mccb van 1600 ampère met hulpcontacten gebruikt een gegoten isolatiebehuizing om stroomvoerende geleiders te scheiden van geaarde metalen onderdelen. Binnenin het apparaat wordt de bescherming voornamelijk bereikt door thermische en magnetische mechanismen. Bij overbelasting wordt een bimetaalelement in de thermische eenheid warm en buigt wanneer de stroom de nominale limiet overschrijdt. Deze beweging activeert het uitschakelmechanisme, waardoor de hendel van een 3-polige mccb van 1600 ampère met hulpcontacten naar de uit-positie schakelt en het circuit wordt afgesloten. Bij kortsluiting genereert een plotselinge stroomstoot een sterk magnetisch veld in de spoel van een 1600 ampère 3-polige mccb met hulpcontacten. Wanneer de elektromagnetische kracht de veerkracht van de kern overwint, wordt de bewegende kern naar binnen getrokken, waardoor de uitschakelstang wordt aangedreven en de stroomonderbreker onmiddellijk wordt geopend, waardoor bescherming tegen kortsluiting wordt geboden.

In bredere zin omvatten luchtgeïsoleerde stroomonderbrekers luchtstroomonderbrekers ACB's, stroomonderbrekers met gegoten behuizing MCCB's en miniatuurstroomonderbrekers MCB's. MCCB's met gegoten behuizing zijn doorgaans uitgerust met drie aansluitingen voor driefasige stroom, waarvan de werkspanning ongeveer 380 V bedraagt, waardoor ze geschikt zijn voor industriële distributiesystemen en motorbeveiliging, waarvan de werkstroom groter is dan de residentiële vraag, zoals een 1600 ampère 3-polige mccb met hulpcontacten. Daarentegen zijn miniatuurstroomonderbrekers over het algemeen ontworpen voor enkelfasige stroom, waarvan de werkspanning ongeveer 220 V bedraagt en de werkstroom relatief lager is dan die van een 3-polige gegoten stroomonderbreker MCCB met hulpcontacten. Miniatuurstroomonderbrekers worden gebruikt in terminaldistributiesystemen. Om deze reden zijn standaard 3-polige MCCB-stroomonderbrekers van 1600 ampère niet bedoeld voor typisch residentieel gebruik.
