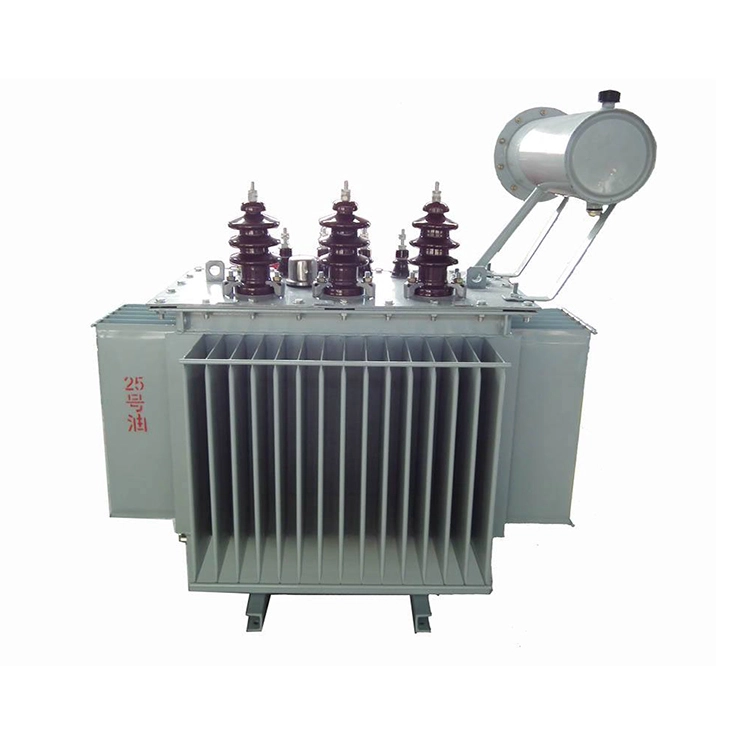

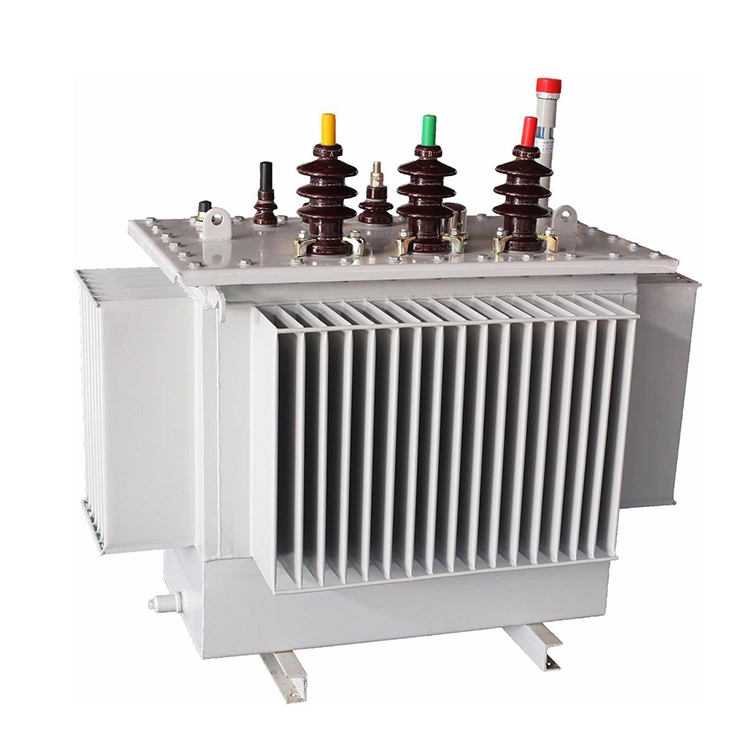

160kva oliegevulde elektrische transformator met laag verlies

Functionele kenmerken van olie-ondergedompelde stroomtransformatoren met laag verlies:

1. Laag geluidsniveau: De 160 kva oliegevulde elektrische transformator met laag verlies heeft een compact ontwerp en maakt gebruik van nieuwe materialen en geavanceerde productieprocessen om het bedrijfsgeluid effectief te verminderen. Het is ontworpen zonder conservator, wat resulteert in een lagere totale hoogte vergeleken met conventionele units van dezelfde klasse.

2. Geavanceerd vacuümvulproces: tijdens het afdichtingsproces wordt een vacuümolievultechniek toegepast om vocht in de transformatortank volledig te elimineren. Eenmaal afgedicht, worden de interne componenten niet blootgesteld aan lucht. Dit voorkomt effectief dat zuurstof en vocht de unit binnendringen, wat anders zou leiden tot verslechtering van de isolatieprestaties, waaronder de veroudering van isolatiematerialen en de diëlektrische olie.

3. Verlengde en betrouwbare levensduur: Het tankdeksel en de tankflens van de volledig afgedichte 160kva oliegevulde elektrische transformatoren met laag verlies zijn verbonden met behulp van bouten of een gelaste structuur. Dit ontwerp isoleert de isolerende olie volledig van contact met de lucht, waardoor wordt voorkomen dat de isolatie vocht absorbeert. Als gevolg hiervan wordt de veroudering van de isolatie aanzienlijk verminderd, waardoor de operationele levensduur van de 160 kva oliegevulde elektrische transformator met laag verlies aanzienlijk wordt verlengd.

4. Compact formaat en esthetisch uiterlijk: De 160 kva oliegevulde elektrische transformatortank met laag verlies maakt gebruik van koelpanelen van het gegolfde vinnentype. Deze panelen passen zich door hun elastische uitzetting en samentrekking aan aan veranderingen in het olievolume veroorzaakt door temperatuurschommelingen. Het gegolfde tankontwerp biedt een visueel aantrekkelijke, compacte vorm en vereist een kleinere installatievoetafdruk.

Technische specificatie:

Kernpunten voor dagelijks onderhoud van in olie ondergedompelde transformatoren

1. Inspectie en onderhoud van het oliepeil

A. Het oliepeil moet tussen een kwart en driekwart van de schaal van de oliepeilmeter worden gehouden. Een te laag oliepeil kan leiden tot onvoldoende isolatie of oververhitting. Een te hoog oliepeil kan een abnormale oliedruk veroorzaken.

B. De inspectiemethode omvat het observeren van het oliepeil via een transparante oliepeilmeter of een magnetische oliepeilmeter. De inspectie van een met olie gevulde elektrische transformator met laag verlies van 160 kva moet worden uitgevoerd met een stroomstoring en een stabiele olietemperatuur. In de winter kan het oliepeil met vijf tot tien procent dalen.

2. Testen en vervangen van de oliekwaliteit

A. Er worden ten minste eenmaal per jaar monsters genomen voor tests. Bij de test wordt de doorslagspanning gemeten die minimaal 35 kilovolt moet zijn, het vochtgehalte dat niet hoger mag zijn dan 20 delen per miljoen, en de zuurwaarde die niet hoger mag zijn dan 0,1 milligram KOH per gram. Als deze waarden de aangegeven grenzen overschrijden, moet de olie worden gefilterd of vervangen.

B. De olievervangingscyclus duurt doorgaans acht tot tien jaar, onder voorbehoud van aanpassingen op basis van de specifieke gebruiksomgeving.

3. Temperatuurbewaking

A. De toptemperatuur van de olie mag niet hoger zijn dan 85 graden Celsius voor natuurlijke koeling of 95 graden Celsius voor geforceerde koeling. De temperatuurstijgingslimiet is 55 Kelvin.

B. Stof en vuil op het oppervlak van de radiator moeten regelmatig worden schoongemaakt om een ​​goede ventilatie te garanderen.
