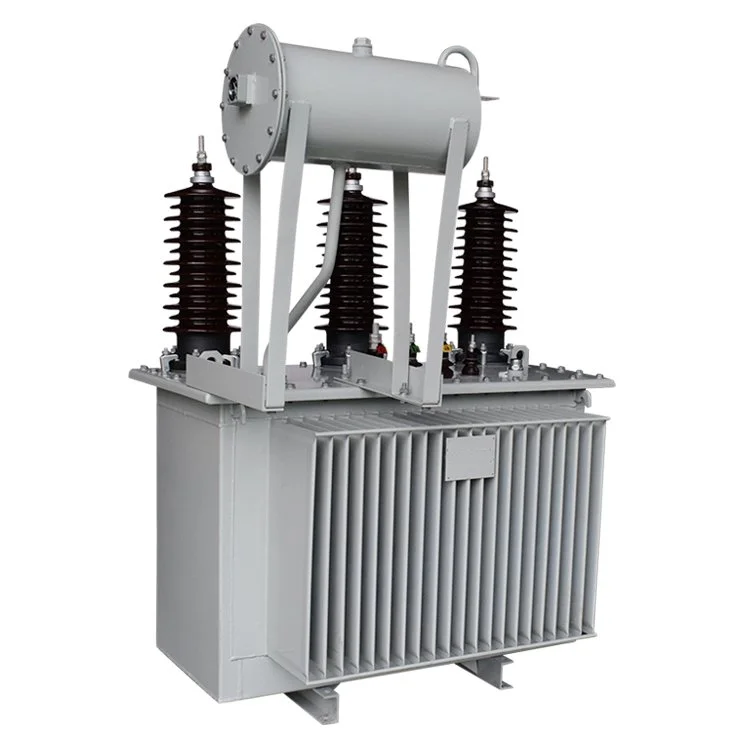

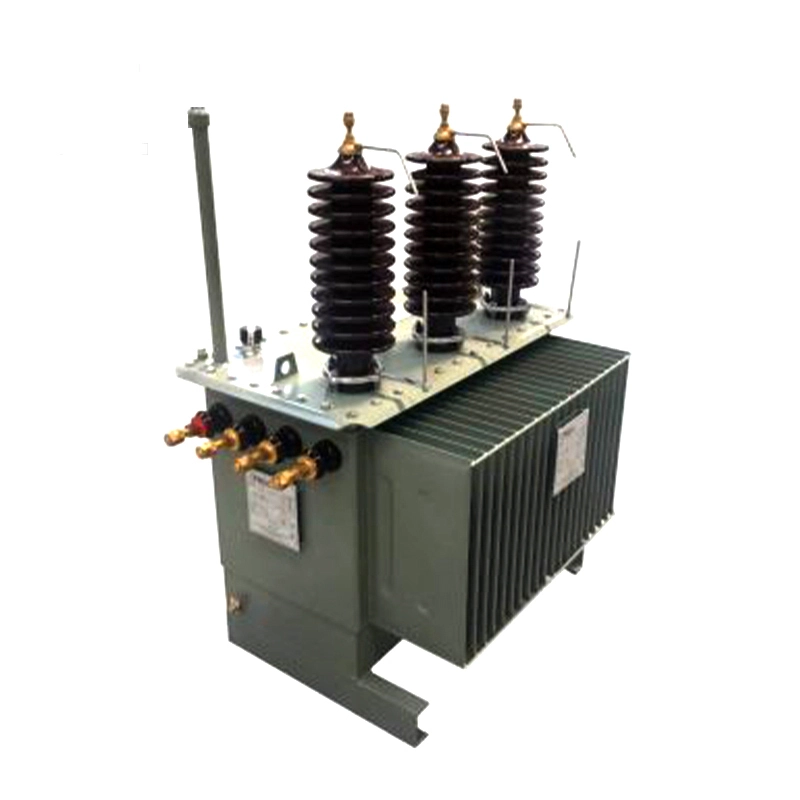

33kv 50kva twee kronkelende olie-ondergedompelde transformator

Inspectie en testen vóór inbedrijfstelling van 33kv 50kva olie-ondergedompelde transformatoren

1. Visuele inspectie van uiterlijk en structuur

Er moet een uitgebreide visuele inspectie worden uitgevoerd om ervoor te zorgen dat de 33kv 50kva olie-ondergedompelde transformator met twee wikkelingen vrij is van zichtbare schade, vervorming of olielekkage. Alle externe componenten, inclusief de tank, radiatoren, bussen en overdrukinrichting, moeten worden gecontroleerd om er zeker van te zijn dat ze in goede staat verkeren en correct zijn geïnstalleerd. Alle mechanische verbindingen moeten op dichtheid worden gecontroleerd. Bovendien moet het aardingssysteem worden geïnspecteerd om er zeker van te zijn dat het correct is geïnstalleerd en een betrouwbare aarding biedt, wat essentieel is voor de operationele veiligheid.

2. Isolatieweerstandstest

De isolatieweerstandstest is een belangrijke methode voor het evalueren van de toestand van het 33kv 50kva twee-wikkelende olie-ondergedompelde transformatorisolatiesysteem. Er moet een megohmmeter worden gebruikt om de isolatieweerstand tussen fase tot fase en ook tussen elke fase naar de aarde te meten. De verkregen waarden moeten worden vergeleken met de door de fabrikant opgegeven referentiegegevens om te bevestigen dat de isolatieprestaties aan de vereiste normen voldoen.

3. Test van de diëlektrische dissipatiefactor

De diëlektrische verliestest, ook wel tan δ-test genoemd, wordt gebruikt om het binnendringen van vocht, veroudering van de isolatie of mogelijke gedeeltelijke ontlading in de 33kv 50kva olie-ondergedompelde transformator met twee wikkelingen te beoordelen. Door de diëlektrische dissipatiefactor te meten, kan de toestand van de isolatiematerialen uitgebreider worden geëvalueerd. Deze test wordt doorgaans samen met de isolatieweerstandstest uitgevoerd om een ​​vollediger beoordeling van de isolatiegezondheid te verkrijgen.

4. Draaiverhouding en vectorgroepverificatie

De verhouding van de transformatoromwentelingen moet worden geverifieerd om ervoor te zorgen dat wordt voldaan aan de ontwerpspecificaties, waaronder het bevestigen van de juiste verhouding tussen de primaire spanning en de secundaire spanningswikkelingen van 33 kv 50 kva twee kronkelende, in olie ondergedompelde transformatoren. Tegelijkertijd moet de vectorgroep worden gecontroleerd om de juiste faseverschuiving en correcte aansluiting van de driefasige wikkelingen te garanderen, in overeenstemming met de vereisten van het voedingssysteem.

5. Test zonder belasting

De nullasttest wordt uitgevoerd met de 33 kv 50 kva tweewikkelige olie-ondergedompelde transformator bekrachtigd aan de primaire zijde, terwijl de secundaire zijde open blijft. Het doel is om nullaststroom en nullastverliezen te meten. Deze test biedt belangrijke informatie over de kwaliteit van de kern, de magnetische fluxverdeling en de wikkelsymmetrie. Het helpt ook bij het identificeren van mogelijke afwijkingen in het magnetische circuit.

6. Kortsluittest

Tijdens de kortsluittest wordt een verlaagde spanning toegepast op de primaire spanningswikkeling, terwijl de secundaire spanningswikkeling wordt kortgesloten, waardoor de kortsluitimpedantie en belastingsverliezen kunnen worden gemeten. De test levert waardevolle gegevens op over de prestaties van een 33kV 50kva twee-wikkelende olie-ondergedompelde transformator onder belastingsomstandigheden, waaronder thermisch gedrag, kortsluitvastheid en mechanische sterkte van de wikkelingen.

7. Analyse van de oliekwaliteit en inspectie van het oliepeil

Voor 33kv 50kva twee kronkelende olie-ondergedompelde transformatoren heeft de toestand van de isolerende olie rechtstreeks invloed op de operationele prestaties en levensduur. Voorafgaand aan de inbedrijfstelling moeten oliemonsters worden genomen voor laboratoriumanalyse om parameters zoals vochtgehalte, zuurgraad en onzuiverheidsniveaus te controleren. Alle resultaten moeten voldoen aan de toepasselijke normen. Bovendien moet het oliepeil in de tank worden gecontroleerd om er zeker van te zijn dat dit binnen het vereiste bereik ligt, waardoor effectieve koeling en isolatie tijdens bedrijf worden gegarandeerd.

Samenvattend moet een reeks strikte inspecties en tests worden voltooid voordat een 33 kv 50 kva tweewikkelige, in olie ondergedompelde transformator in gebruik wordt genomen. Deze procedures zorgen voor stabiele prestaties, operationele veiligheid en betrouwbaarheid op lange termijn. Een goede test vóór inbedrijfstelling vermindert niet alleen het risico op mogelijke storingen, maar biedt ook een solide basis voor een veilige en efficiënte werking op lange termijn van de 33kv 50kva olie-ondergedompelde transformator met twee wikkelingen.
