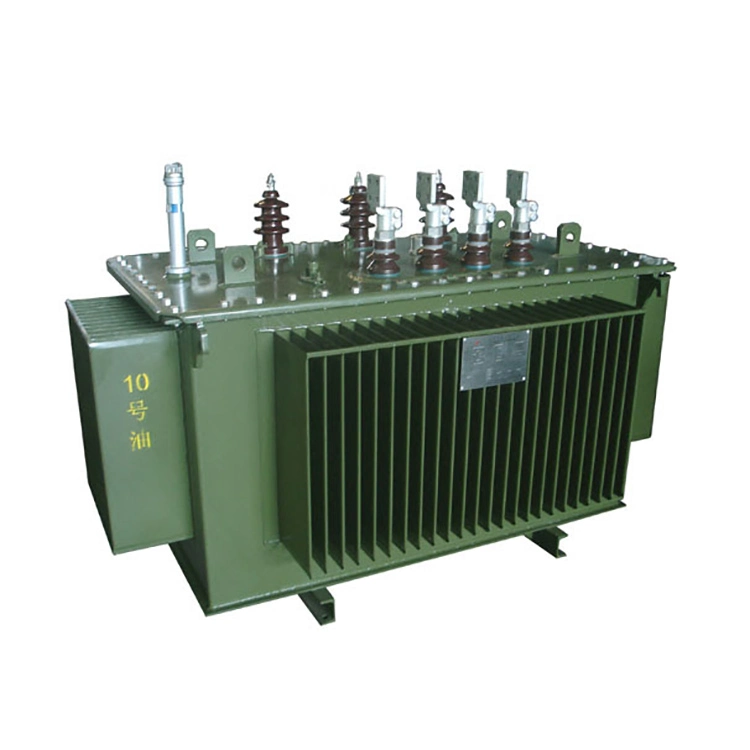

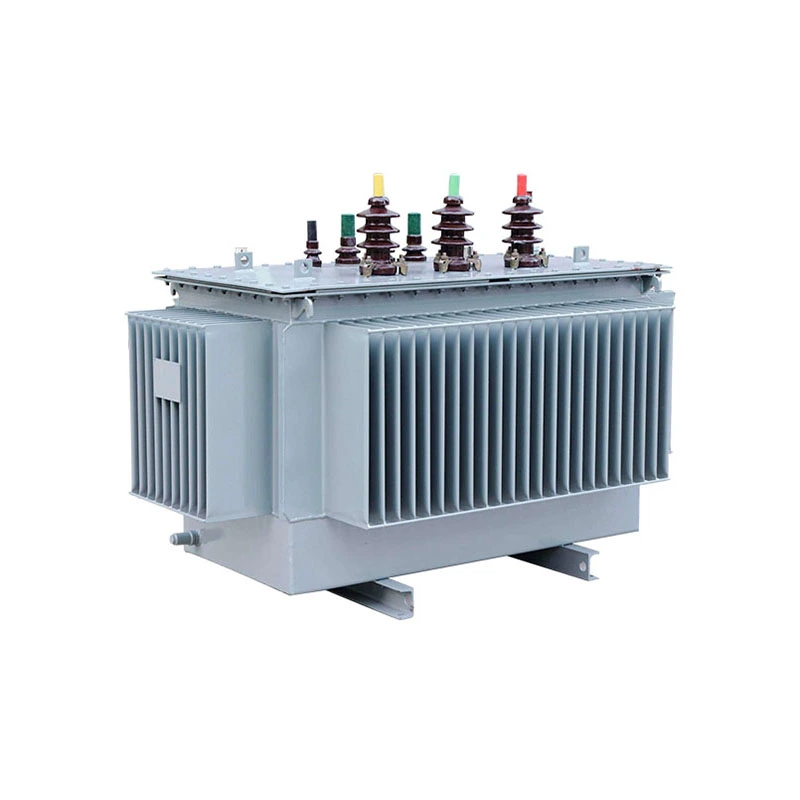

SH15 160 Kva amorfe legeringstransformator

Functies:

1. Amorfe legering is een nieuw type energiebesparend kernmateriaal gemaakt door middel van het snelle afschrikproces. De metaalatomen zijn gerangschikt in een ongeordende amorfe toestand, anders dan de kristallijne structuur van traditioneel siliciumstaal. De magnetisatie- en demagnetisatieprocessen zijn gevoeliger en het magnetische hysteresisverlies wordt aanzienlijk verminderd. De dikte van de kern van deze SH15 160 kva-transformator van amorfe legering bedraagt ​​slechts 0,025 mm, minder dan een tiende van die van gewone siliciumstaalplaten. Ook het magnetische circuitverlies is extreem laag. Op materiaalniveau realiseert deze transformator energiebesparing en verbruiksreductie.

2. De SH15 160 kva amorfe legeringstransformator maakt gebruik van de superieure eigenschappen van amorfe legeringskernen, die beschikken over een hoge verzadigingsmagnetische fluxdichtheid, ultralaag verlies, lage excitatiestroom en uitstekende temperatuurstabiliteit. Vergeleken met traditionele siliciumstaaltransformatoren met dezelfde capaciteit neemt het nullastverlies van de amorfe legeringstransformator met meer dan 70% af en bedraagt ​​de nullaststroom slechts 0,7%. Het kan het ineffectieve energieverbruik effectief verminderen tijdens nullast- en lichtlastwerking van het elektriciteitsnet, en is geschikt voor de lange termijn lichtlastwerkingskarakteristieken van distributietransformatoren. Tegelijkertijd heeft het een sterke weersbestendigheid en presteert het stabiel in het bereik van -30 ℃ tot 40 ℃.

3. De SH15 160 kva amorfe legeringstransformator neemt een volwassen driefasige vijfkoloms geïntegreerde gesloten kernstructuur aan, waarbij het traditionele ontwerp van de splitsingskern wordt weggegooid, waardoor de extra verliezen en bedrijfsgeluiden worden geëlimineerd die worden veroorzaakt door de splitsingsspleten. De kern wordt gefixeerd door een zeer sterk vormframe, met een compacte en stabiele structuur, die effectief het toenemende verlies kan voorkomen dat wordt veroorzaakt door langdurige trillingen en losraken. De hoog- en laagspanningswikkelingen hebben een regelmatige rechthoekige, dichte wikkelingsstructuur, met uniforme kracht en sterke stabiliteit, gecombineerd met een standaard kortsluitimpedantie van 4,0%, met uitstekende kortsluitweerstand en operationele veiligheid en betrouwbaarheid.

4. De transformator van een amorfe legering heeft een volledig afgedichte gegolfde olietankstructuur, zonder dat er een opslagtank nodig is. Door golfplaten te gebruiken om op adaptieve wijze de thermische uitzetting en krimp van isolatieolie te compenseren, kan het lucht en vocht isoleren, de veroudering van de isolatie vertragen, olieverslechtering voorkomen, een onderhoudsvrije werking op lange termijn bereiken en de latere exploitatie- en onderhoudskosten aanzienlijk verlagen.

Technische parameter:

Speciale voorzorgsmaatregelen voor SH15 160 kva transformator van amorfe legering:

1. Wees voorzichtig, vermijd schokken: tijdens onderhoud moet u ten strengste verbieden de amorfe legeringskern met harde voorwerpen te laten botsen of slaan, omdat deze uiterst gevoelig is voor mechanische spanning en kan leiden tot een aanzienlijke toename van de verliezen.

2. Let op veranderingen in het geluid: luister naar de geluiden tijdens het gebruik. Als het geluid plotseling toeneemt of als er abnormale geluiden optreden, stop dan onmiddellijk de SH15 160 kva-transformator van amorfe legering en controleer of de klemkracht van de ijzeren kern is mislukt.

3. Vermijd onnodige demontage: SH15 160 kva-transformatoren van amorfe legeringen mogen geen routinematige demontage-inspecties ondergaan. Als demontage noodzakelijk is, moet dit strikt binnen de blootstellingslimiet van 8 uur (vochtigheid < 65%) of 4 uur (vochtigheid < 75%) voor het transformatorlichaam worden uitgevoerd en moet vooraf contact worden opgenomen met de fabrikant om schade aan de kernstructuur te voorkomen.
