11kv Vcb elektrische vacuümcircuitonderbreker

Om een betrouwbare 11kv vcb elektrische vacuüm-ckt-breker te produceren, levert Wenzhou XiFa Electric Power Equipment Co., Ltd verschillende maatwerkservices aan klanten. Het bedrijf biedt niet alleen OEM-service, zoals het afdrukken van het logo van klanten op de 11kv vcb elektrische vacuüm-ckt-breker en het pakket. Bovendien kunnen de technische specificaties ook worden aangepast, zoals een unbervoltage-relais, een overbelastingsrelais kan worden geïntegreerd in de 11kv vcb elektrische vacuüm-ckt-onderbreker. En de stroom van het overbelastingsrelais heeft opties van 3,5 A of 5 A. Ondertussen kan de 11kV vcb elektrische vacuüm-ckt-onderbreker ook van het stationaire type of het trolleytype zijn om hem geschikt te maken voor integratie in de elektrische panelen.

Stuur onderzoek

Productomschrijving

De 11kV vcb elektrische vacuüm-ckt-onderbreker is ontworpen voor gebruik in 12kV-stroomsystemen als beschermings- en controleapparaat voor elektriciteitsnetapparatuur en industriële en mijnbouwinstallaties. Het kan worden geïnstalleerd in schakelapparatuur zoals het elektrische paneel uit de KYN28-, HXGN- en GG-1A-serie, en is geschikt voor toepassingen die frequente bediening vereisen.

Beschikbare installatietypes van de 11kV vcb elektrische vacuüm-ckt-onderbreker zijn onder meer het trolleytype (handkar), het stationaire type, het aan de zijkant gemonteerde type en het type met permanente magneet. Afhankelijk van de isolatiestructuur wordt het aangeboden in het standaardtype, het geïsoleerde cilindertype en het type gietharspaal. Compatibele hulpeenheden van de elektrische vacuüm-ckt-onderbreker van 11 kv vcb zijn onder meer een isolatiewagen, een zekeringwagen en een spanningstransformatorwagen.

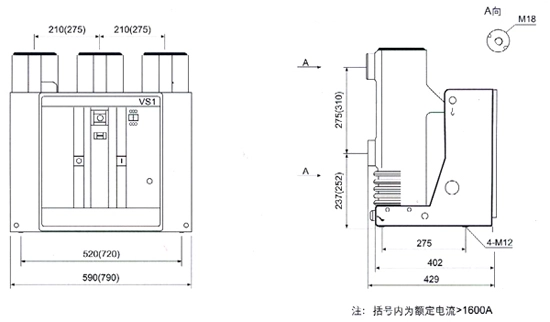

11kv Vcb Electrical Vacuum Ckt Breaker

Het belangrijkste kenmerk kan als volgt worden weergegeven:

Structuur: De vacuümonderbreker en het hoofdgeleidende circuit zijn ingekapseld in epoxyhars en bieden uitstekende weerstand tegen trillingen, stof, vocht en vervuiling. Dit ontwerp verbetert de betrouwbaarheid aanzienlijk en verlengt de levensduur onder zware omstandigheden.

Vacuümonderbreker: Levert sterke boogdovende prestaties en onderbrekingsvermogen, waardoor een hoog kortsluitbreekvermogen (tot 40 kA) en een stabiel elektrisch uithoudingsvermogen wordt gegarandeerd.

Bedieningsmechanisme: Ontworpen als een geïntegreerde eenheid met het lichaam van de stroomonderbreker, kan het flexibel worden geconfigureerd voor vaste, trolley- (handkar) of aan de zijkant gemonteerde installatie, om te voldoen aan de eisen van verschillende schakelsystemen.

Beveiligingsfuncties: Geïntegreerde bescherming tegen overbelasting, kortsluiting en onderspanning, waardoor een veilige en betrouwbare werking van het voedingssysteem wordt gegarandeerd.

Mechanisch uithoudingsvermogen: meer dan 10.000 handelingen.

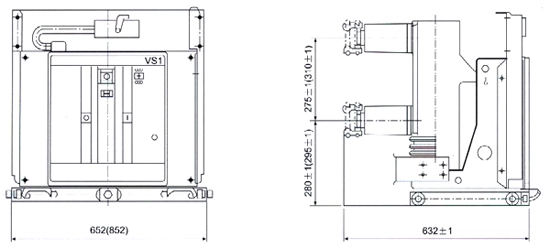

11kv Vcb Electrical Vacuum Ckt Breaker

Technische parameter

Max. Werkspanning (kV)	12
Bedrijfsspanning (V)	Wisselstroom 220/110 Gelijkstroom 220/110
Nominale frequentie (Hz)	50
Nominale verlichtingsimpuls Spanningstolerantie (kV)	75
1 min Vermogensfrequentie Spanning (kV)	42
Nominale kortsluitstroom (kA)	25	31.5	40
Nominale stroom (A)	630	630/1250	1250/1600
	1250	1600/2000	2000/2500
	1600	2500/3150/4000	3150/4000
Mechanische levensduur (tijden)	10000 of 20000
Gemiddelde sluitsnelheid (m/s)	0,5 tot 0,8
Gemiddelde uitschakelsnelheid (m/s)	0,9 tot 1,2
Nominale kortsluitingsbreektijden (tijden)	30
Sluitingstijd (ms)	35 tot 70
Uitschakeltijd (ms)	20 tot 50
