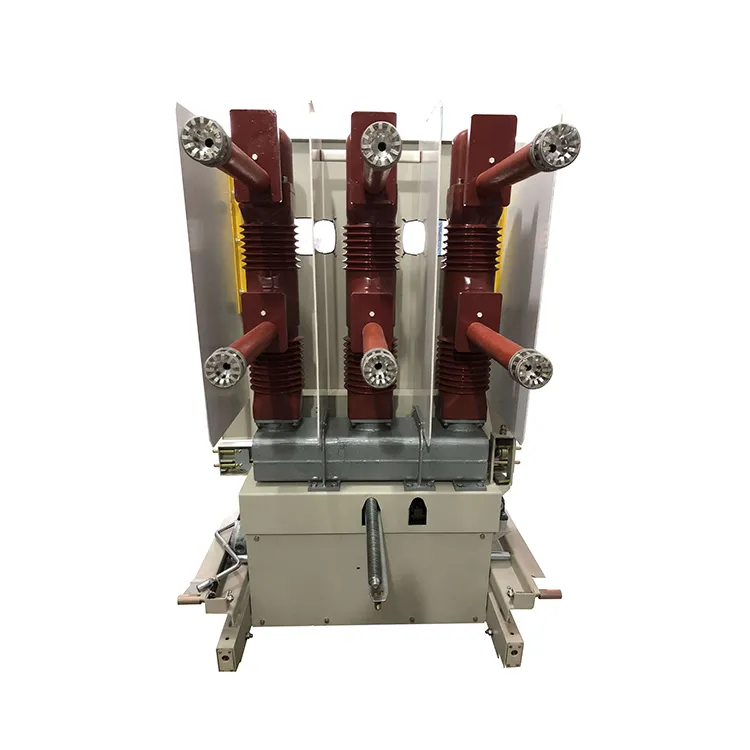

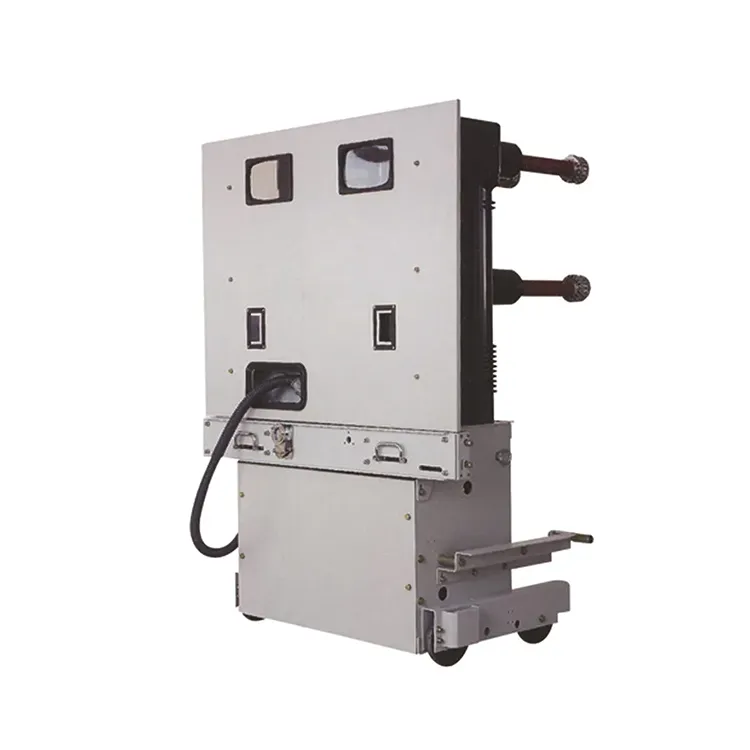

Een 35-36 kv middenspannings-vacuümstroomonderbreker is ontworpen voor betrouwbare controle en bescherming van elektrische apparatuur in stroomdistributienetwerken. Het wordt veel gebruikt in onderstations, industriële faciliteiten en energiecentrales waar stabiele prestaties en een hoog breekvermogen vereist zijn.
De 35-36 kv middenspannings-vacuümstroomonderbreker gebruikt een vacuümonderbreker als boogdovende medium. Wanneer de contacten scheiden, wordt de boog snel gedoofd in een vacuümomgeving, waardoor minimale slijtage van de onderbreker en een lange mechanische levensduur wordt gegarandeerd. Dankzij deze technologie kan de 35-36 kv middenspannings-vacuümstroomonderbreker frequente bedieningen en kortsluitingsonderbrekingen met uitstekende efficiëntie afhandelen.
Het compacte ontwerp integreert doorgaans de onderbreker, het bedieningsmechanisme en de isolatiecomponenten in een afgesloten behuizing, die de interne onderdelen beschermt tegen stof, vocht en vervuiling. Het maakt de 35-36 kv middenspannings-vacuümstroomonderbreker geschikt voor een breed scala aan omgevingsomstandigheden.
|
Max. Werkspanning (kV) |
40.5 |
|||
|
Nominale frequentie (Hz) |
50 |
|||
|
Nominale verlichtingsimpuls Spanningstolerantie (kV) |
185 |
|||
|
1 min Vermogensfrequentie Spanning (kV) |
95 |
|||
|
Nominale kortsluitstroom (kA) |
25 |
31.5 |
||
|
Nominale stroom (A) |
630 |
1250 |
1600 |
|
|
Bedrijfsspanning (V) |
Wisselstroom 220/110 Gelijkstroom 220/110 |
|||
|
Nominaal motorvermogen (W) |
≤230 |
|||
|
Opslagtijd motorenergie |
≤15 |
|||
|
Sluit- en uitschakeltijd van het contact (ms) |
≤3 |
|||
|
Contactafstand (mm) |
7,5±1,5 |
|||
|
Contactafstand (mm) |
20±2 |
|||
|
Mechanische levensduur (tijden) |
10000 |
|||
|
Nominale kortsluitingsbreektijden (tijden) |
20 |
|||
Vraag: Waar dient een vacuümonderbreker voor middenspanning van 35-36 kV voor?
A: Het wordt gebruikt in stroomdistributiesystemen met spanningsniveaus van 35 of 36 kV. Voorbeelden zijn onder meer elektriciteitsstations, industriële installaties en grote commerciële faciliteiten. Het biedt kortsluitbeveiliging voor transformatoren, kabels en andere apparatuur.
Vraag: Hoe werken vacuümonderbrekers voor middenspanning van 35-36 kV?
A: Als er een fout optreedt, wordt destroomonderbrekercontacten in de afgedichte vacuümonderbreker. Omdat de vacuümomgeving geen continue ontlading ondersteunt, wordt de resulterende boog snel gedoofd. Dit zorgt ervoor dat de foutstroom snel wordt afgesneden en contactslijtage wordt geminimaliseerd.
